液晶电视常用机芯检修图解

主页上进入TV→按菜单键→按电视设置→图像设置→对比度→再依次按遥控器的“9、7、3、5”数字键即可进入。
方法二：直接按回看键（工厂菜单中Factory――Factoryhotkey为ON时有效）。
【提示】初次升级后，需要开/关电源一次，确保数据正常。

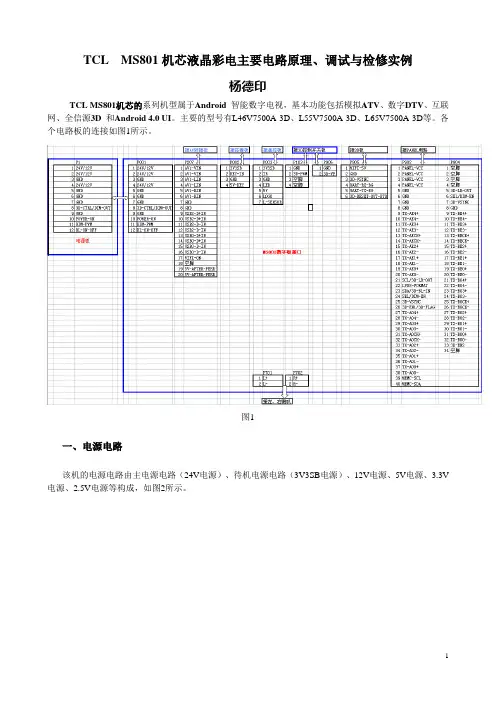

2．工厂调试菜单各项内容说明
图1
一、电源电路
该机的电源电路由主电源电路（24V电源）、待机电源电路（3V3SB电源）、12V电源、5V电源、3.3V电源、2.5V电源等构成，如图2所示。
图2
1
24V、3V3SB电源设置在电源板上，其中3V3SB电源是不受控电源，通电后就会进入工作状态，为微控制系统提供3.3V工作电源。24V电源是受控电源，开机时来自微控制器电路的待机/开机信号POWER_ON为高电平时，24V电源才能工作并输出24V电压；待机时POWER_ON为低电平，24V电源无电压输出。
参见图7b，开机期间，24V电压经R415、R414、R412降压限流后使Q404的b极电位高于3.3V，使Q404截止。关机瞬间，24V电压迅速消失，使Q404因b极电位下降而导通，其c极输出的电压加到MCU的复位端后，就会实现24V关机复位功能。
（2）时钟振荡
时钟振荡电路由MCU内部电路和外接的晶振X24M等构成，如图8所示。
当用户打开3D功能的时候，软件会通过3D_EN端口给液晶屏或倍频板发出一个3D使能信号，命令液晶屏进入3D工作模式。液晶屏工作在3D模式后，返回一个同步信号给主板，同时主板会关闭背光灯，启动3D背光驱动模式。此时，由主板提供3D_DIM信号或液晶屏发出的3D_DIM信号经主板转给背光灯驱动电路，使其频率稳定在120Hz，同时电压及工作电流都会增加，整机功耗要高于2D模式。在DIM及3D_SYNC信号稳定后，再点亮背光灯。背光与3D同步信号的频率是2倍关系，所以在每一次切换左、右眼时，背光灯也会相应的开/关一次，加上高于2D的工作电流，能起到刺激眼球的作用，因为频率较高，人眼不会感到闪烁，提高了3D的收看效果。

长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。

下图为构成示意图及组件信号控制关系。

·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。

·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。

·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。

·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。

整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。

在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。

1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。

·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。

·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。

·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。

·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

20LBATV/8TG3 无伴音 音效处理集成块1144 的供电总线正常，代换1144 后故障排除。该IC 因有音频切换功能，易受外部设备的静电影响，故易损坏。! t8 W1 l7 B% `# }! W
料免费下载|液晶 等离子 维修|平板维修之家|平板培训基地|彩电图纸大全2 j" [, o5 A: h5 P+ X w5 O
电容有点裂横，试代换C28 10J/6KV 后 试机正常。
26L16SW/8TTM 机器开机机内出现呜呜的响声 开壳检查发现响声是由电源板发出，打3 T4 E# P" @5 o/ S7 E" R7 v
开电源板上的散热片，逐一查看响声是家由那个元件响，当碰到Ｃ１时响声小了，更换Ｃ１（２２５Ｋ６３０Ｖ）故障排除．; _( h4 K! n; R
码是通过TVP5147 解码,查各供电,时钟正常,代换解码TVP5147 试机故障排除.
22LEATV/8TT6 黑屏 开盖检查，发现背光灯在开机瞬间亮一-下即熄灭。疑为背光板问题。检查发现C34 虚焊，补焊后故障排除。
22LEATV/8TT6 该机开机黑屏伴音正常，背光b不亮
测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查--资料免费下载|液晶 等离子 维修|平板维修之家|平板培训基地|彩电图纸大全& P$ ^6 |6 m @$ Y
22LEATV/8TT6 自动开关机闪白、绿、红三色家屏家电维修技术联盟6 t+ l2 A2 Y2 t P6 z0 p+ {
开机测U3（I501）5V 输出不稳定，且严重发热，断开U3 测负载无短路现象，/ c$ L0 a. j! l! Y0 r* @/ k( ~
26L16SW/8M01 少台 测高频头VT脚电压只有18V,测自举升压管D68 三脚电都相近,测其阻值不正.更换开机VT 电达到4 f: X! M6 D4 F

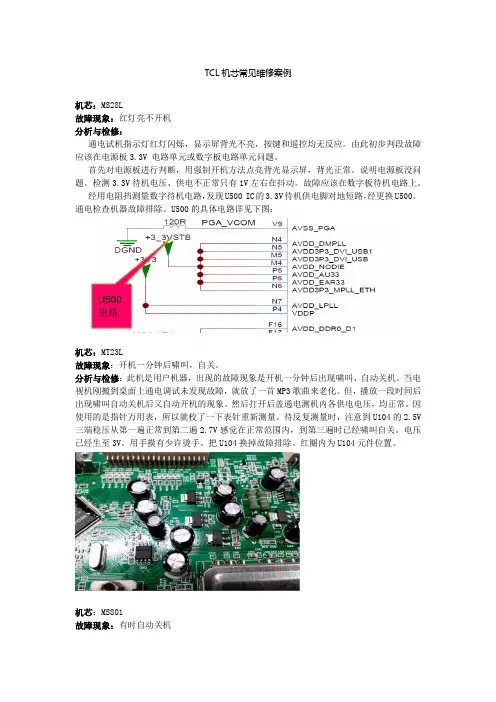

TCL机芯常见维修案例机芯：MS28L故障现象：红灯亮不开机分析与检修：通电试机指示灯红灯闪烁，显示屏背光不亮，按键和遥控均无反应。

由此初步判段故障应该在电源板3.3V 电路单元或数字板电路单元问题。

首先对电源板进行判断，用强制开机方法点亮背光显示屏，背光正常。

说明电源板没问题。

检测3.3V待机电压、供电不正常只有1V左右在抖动。

故障应该在数字板待机电路上。

经用电阻挡测量数字待机电路，发现U500 IC的3.3V待机供电脚对地短路，经更换U500。

通电检查机器故障排除。

U500的具体电路详见下图：U500短路机芯：MT23L故障现象：开机一分钟后啸叫，自关。

分析与检修：此机是用户机器，出现的故障现象是开机一分钟后出现啸叫、自动关机。

当电视机刚搬到桌面上通电调试未发现故障，就放了一首MP3歌曲来老化。

但，播放一段时间后出现啸叫自动关机后又自动开机的现象。

然后打开后盖通电测机内各供电电压，均正常。

因使用的是指针万用表，所以就校了一下表针重新测量。

待反复测量时，注意到U104的2.5V 三端稳压从第一遍正常到第二遍2.7V感觉在正常范围内，到第三遍时已经啸叫自关。

电压已经生至3V。

用手摸有少许烫手。

把U104换掉故障排除。

红圈内为U104元件位置。

机芯：MS801故障现象：有时自动关机分析与检修：打开主菜单或进入全景浏览时，有时会自动关机的故障现象。

经升级及复位系统后均无效。

检查复位电路也未见异常，由于该故障的温度特性同电解电容不良引起的故障相似，便决定依次对电容C020、C043、C063进行更换，但更换后故障依旧。

以前维修中发现出现过MT23L机芯液晶彩电上L010电感不良会引起冷机有时不开机的故障，便决定对电路中的电感L404、L401、L402、L403等进行代换，但代换后试机仍然无效。

维修一时陷入困境，从电路分析来看，怀疑会不会在C063上并的电容太小呢！后来直接在上面并一只47UF 电容，经两天试机故障还真的不出来了，经试验在C063上只要并接一只22UF电容，故障也就不会再出现了。
