PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (7)PKPM怎么设悬挑板 (8)PKPM楼板怎么开洞 (9)pkpm梁箍筋超限如何调整? (12)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(13)pkpm梁箍筋超限如何调整? (15)PKPM框架柱超筋后如何处理？ (16)PKPM配筋计算结果手配钢筋问题？ (17)PKPM钢结构设计经验 (19)pkpm建模时楼梯板厚和荷载如何输入？ (34)PKPM中是一起建模还是分开建模？ (36)PKPM中井字梁的建模方法 (38)PKPM中如何布置变截面梁 (38)PKPM建模不偏轴输入梁柱，影响大不大? (39)pkpm-剪力墙如何根据SATWE计算结果配筋 (40)PKPM施工缝验算超限怎么调整 (46)PKPM三级框架柱结构优化设计 (48)PKPM短肢剪力墙输入方法 (52)PKPM结构技术问题汇总 (54)PKPM短肢剪力墙输入方法 (62)PKPM悬挑板可否传导荷载与扭矩？ (63)38条PKPM钢结构设计问答题，你都知道吗？ (65)PKPM丨Satwe参数详解：活荷载信息 (82)PKPM丨Satwe参数详解：风荷载信息 (85)PKPM丨Satwe参数详解：地震信息 (89)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。

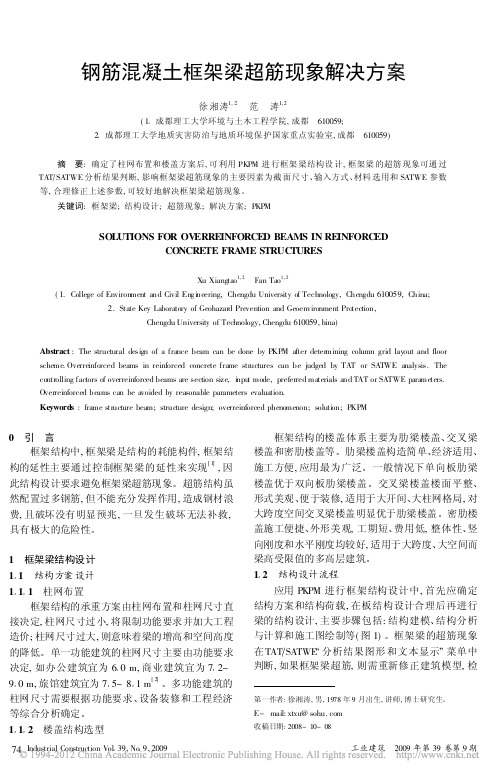

钢筋混凝土框架梁超筋现象解决方案徐湘涛1,2范 涛1,2(11成都理工大学环境与土木工程学院,成都 610059;21成都理工大学地质灾害防治与地质环境保护国家重点实验室,成都 610059)摘 要:确定了柱网布置和楼盖方案后,可利用PKPM 进行框架梁结构设计,框架梁的超筋现象可通过TAT P SATWE 分析结果判断,影响框架梁超筋现象的主要因素为截面尺寸、输入方式、材料选用和SATWE 参数等,合理修正上述参数,可较好地解决框架梁超筋现象。

关键词:框架梁;结构设计;超筋现象;解决方案;PKPMSOLUTIONS FOR OV ERREINFORCED BEAMS IN REINFORC EDCONCRETE FRA ME STRUC TURESXu Xiangtao 1,2 Fan Tao 1,2(1.College of Environ ment and Civil En g i neering,Chengdu University of Technology,Chengdu 610059,China;2.State Key Laboratory of Geohazard Prevention and Geoenvironment Protection,Chengdu University of Technology,Chengdu 610059,hina)Abstract :The structural design of a france beam can be done by PKPM after determining column grid layout and floor scheme.Overreinforced beams in reinforced concrete frame structures can be judged by TAT or SATWE analysis.The controlling factors of overreinforced beams are section size,i npu t mode,preferred materials and TAT or SATWE parameters.Overreinforced beams can be avoided by reasonable parameters evaluation.Keywords :frame structure beam;structure design;overreinforced phenomenon;soluti on;PKPM第一作者:徐湘涛,男,1978年9月出生,讲师,博士研究生。

PKPM版画结构平面图楼板配筋计算详解PKPM2010版画结构平面图楼板配筋计算详解付成在PKPM结构平面中，楼板计算即有弹性计算、还有塑性计算，弹性计算中还有查静力手册计算、有限元计算，边界元计算的不同方式，考虑一些特殊情况，用户还可以选择按照考虑活荷载不利布置计算或者按照连续板块的计算方式。

面对诸多选择，广大用户可能不能很好的选择适合的方式，本文结合2010版针对新规范的修改，深入剖析不同算法的应用技巧和技术条件，使用户在计算时做到心中有数。

一:自动计算方法的选择程序在计算时根据楼板的形状可分为矩形板和非矩形板两大类。

自动计算时程序会对各块板逐块做内力计算，对非矩形的凸形不规则板块，程序用边界元法计算该块板，对非矩形的凹形不规则板块，程序则采用有限元法计算该块板，程序自动识别板的形状类型并选相应的计算方法。

对于矩形板块，计算方法采用用户指定的计算方法(如弹性或塑性)计算。

当房间内有次梁时，程序对房间按被次梁分割产生的多个板块分别计算。

如图1所示。

楼板计算满足近似矩形计算条件矩形楼板非矩形楼板非单一边界单向板计算双向板凹多边形凸多边形弹性查表法塑性计算有限元法边界元法图1从上图可以看出，非矩形板计算也可以采取静力手册查表的方法计算，对于矩形楼板，即使用户选择了按照塑性计算，但很多情况并没有按照塑性计算，塑性计算必须同时满足以下一个条件:1:选择了按照塑性计算。

2:按形状是矩形楼板或者近似矩形楼板。

3:四边的任意一边边界条件必须相同。

以下分别就矩形和非矩形楼板计算方式做简要说明二:矩形钢筋混凝土楼板计算《砼规》(GB 50010,2010)9.1.1条规定混凝土板应按下列原则进行计算:1. 两对边支承的板应按单向板计算,2. 四边支承的板应按下列规定计算:1)当长边与短边长度之比小于或等于2.0时～应按双向板计算,2)当长边与短边长度之比大于2.0～但小于3.0时～宜按双向板计算,当按沿短边方向受力的单向板计算时～应沿长边方向布置足够数量的构造钢筋,3)当长边与短边长度之比大于或等于3.0时～可按沿短边方向受力的单向板计算。

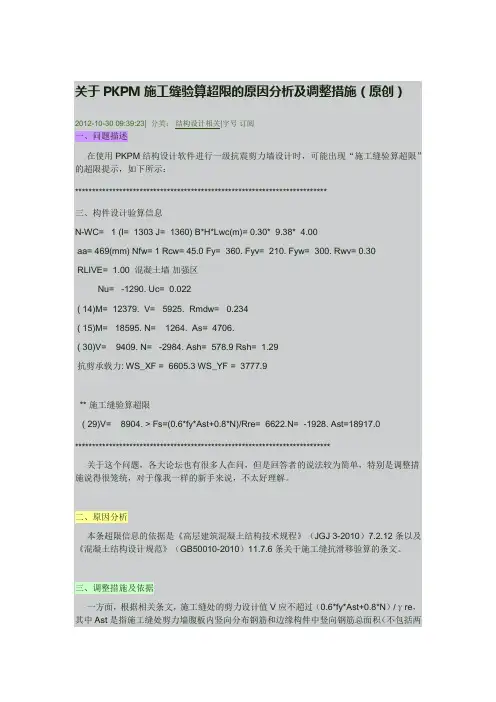

关于PKPM施工缝验算超限的原因分析及调整措施（原创）2012-10-30 09:39:23| 分类：结构设计相关|字号订阅一、问题描述在使用PKPM结构设计软件进行一级抗震剪力墙设计时，可能出现“施工缝验算超限”的超限提示，如下所示：**************************************************************************三、构件设计验算信息N-WC= 1 (I= 1303 J= 1360) B*H*Lwc(m)= 0.30* 9.38* 4.00aa= 469(mm) Nfw= 1 Rcw= 45.0 Fy= 360. Fyv= 210. Fyw= 300. Rwv= 0.30RLIVE= 1.00 混凝土墙加强区Nu= -1290. Uc= 0.022( 14)M= 12379. V= 5925. Rmdw= 0.234( 15)M= 18595. N= 1264. As= 4706.( 30)V= 9409. N= -2984. Ash= 578.9Rsh= 1.29抗剪承载力: WS_XF = 6605.3 WS_YF = 3777.9** 施工缝验算超限( 29)V= 8904. >Fs=(0.6*fy*Ast+0.8*N)/Rre= 6622.N= -1928. Ast=18917.0***************************************************************************关于这个问题，各大论坛也有很多人在问，但是回答者的说法较为简单，特别是调整措施说得很笼统，对于像我一样的新手来说，不太好理解。

二、原因分析本条超限信息的依据是《高层建筑混凝土结构技术规程》（JGJ 3-2010）7.2.12条以及《混凝土结构设计规范》（GB50010-2010）11.7.6条关于施工缝抗滑移验算的条文。

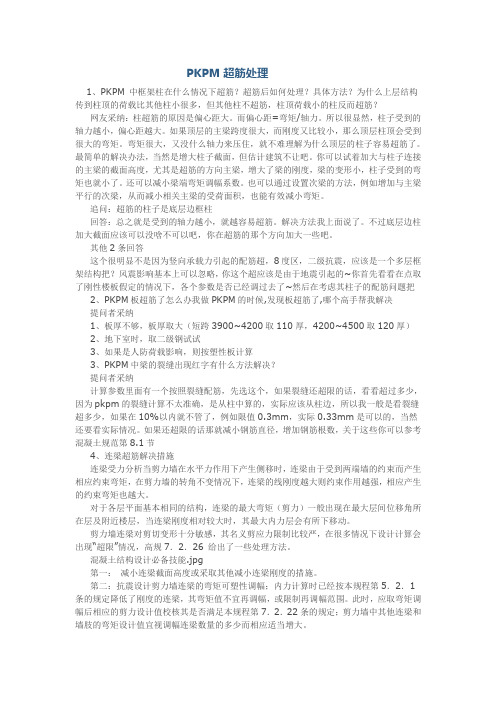

PKPM超筋处理1、PKPM 中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多，但其他柱不超筋，柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大。

而偏心距=弯矩/轴力。

所以很显然，柱子受到的轴力越小，偏心距越大。

如果顶层的主梁跨度很大，而刚度又比较小，那么顶层柱顶会受到很大的弯矩。

弯矩很大，又没什么轴力来压住，就不难理解为什么顶层的柱子容易超筋了。

最简单的解决办法，当然是增大柱子截面，但估计建筑不让吧。

你可以试着加大与柱子连接的主梁的截面高度，尤其是超筋的方向主梁，增大了梁的刚度，梁的变形小，柱子受到的弯矩也就小了。

还可以减小梁端弯矩调幅系数。

也可以通过设置次梁的方法，例如增加与主梁平行的次梁，从而减小相关主梁的受荷面积，也能有效减小弯矩。

追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小，就越容易超筋。

解决方法我上面说了。

不过底层边柱加大截面应该可以没啥不可以吧，你在超筋的那个方向加大一些吧。

其他2条回答这个很明显不是因为竖向承载力引起的配筋超，8度区，二级抗震，应该是一个多层框架结构把？风震影响基本上可以忽略，你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下，各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够，板厚取大（短跨3900~4200取110厚，4200~4500取120厚）2、地下室时，取二级钢试试3、如果是人防荷载影响，则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋，先选这个，如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多少，如果在10%以内就不管了，例如限值0.3mm，实际0.33mm是可以的，当然还要看实际情况。

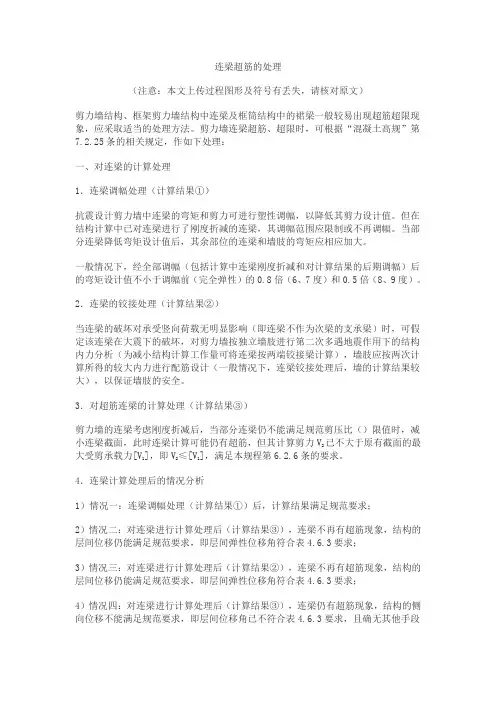

常见超配筋处理及梁配筋详解首先要看懂satwe计算结果，说明书188页看satwe超配筋信息一、连梁剪压比超限：剪压比的概念：剪力设计值与截面抗压承载力设计值之比。

7.2.22.公式转化一下即：，实际上是平均剪应力与混凝土抗压强度的比值。

1、连梁超筋的本质：水平力作用下，剪力墙发生侧移，连梁所连接的墙肢由于轴向变形不同，连梁由于受到墙体的约束而产生约束弯矩。

连梁的跨高比越小，即连梁越强，弯矩越大。

连梁的最大弯矩（剪力）一般出现在最大层间位移角所在层及附近楼层。

连梁在剪力墙结构或者框剪结构中剪压比超限是非常常见的现象，不必大惊小怪，只要保证超筋的连梁不要太多即可。

2、超筋的处理措施：一般是剪压比超限（1）结合satwe进行超配筋信息的判断，要知道是何种工况的超筋，D/L/W荷载工况下，连梁是不能超筋的。

会看构件的超配筋信息（2）注意satwe参数设置的墙梁跨中节点是否作为刚性楼板从节点及连梁刚度折减系数是否填写正确。

对比文件同一个模型参数设置不同墙梁跨中节点不打对号，连梁刚度不折减：打对号之后, 连梁刚度不折减：对刚度的影响还是比较大的,大指标计算打勾,配筋计算建议八度区不打钩。

课下自己对比连梁刚度折减系数对位移角/配筋的影响——非常大。

（3）高规5.2.1及条文说明要搞清楚折减是对何种工况的折减（4）高规7.2.26-1 减小连梁刚度的措施：梁高及跨度入手；按照断节点输入，定义为连梁;刚度折减系数特殊定义的再小一些；双连梁。

（5）高规7.2.26-3，把超筋的连梁设成100x100的虚梁或者两端点铰接. 剪力墙按此计算配筋.保证墙有足够的安全储备. 然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.——以前这么做过，现在很少有这么搞的，太麻烦了。

（6）八度区的项目，连梁全部没有超筋是不可能的，按照以上调整之后必还有连梁超筋，则按照实际结果配筋即可。

连梁超筋怎么办?本结构地上15层，地下2层，体系为剪力墙结构。

结构比较规则，由于南侧洞口比较密集，导致南侧连梁超筋明显，如何解决？（位移，周期，地震都没问题）最佳答案在框剪结构或剪力墙结构中，要做到连梁一根也不超筋，这几乎是件不可能完成的任务。

在计算中，由于考虑构件是按弹性考虑的，墙的刚度远大于连梁的刚度，在墙稍有变形的情况下，连梁会承担极大的弯矩和剪力。

此时连梁会先开裂，这正是抗震所要求的连梁成为抗震的第一道防线，也是计算中允许对连梁刚度折减的原因。

根据计算，我们可以得知，连梁截面越大，刚度越好，其越容易超筋。

因此，在计算时出现连梁超筋，不要一味地调大连梁高度。

对洞口高度较小，上部有较大高度时，可以考虑设成两根连梁，避免出现一根高度很大的连梁。

在此情况下，计算时可以假定一根宽度为实际宽度的两倍，高度等同于实际连梁高度的一根连梁，来取代每层有两根连梁。

连梁其跨度往往较小，因此受弯并不是其主要作用，而连梁要保证剪力的传递，这也是规范中对强剪弱弯的一个体现。

连梁在开裂后，根部形成一个塑性铰，能承担部分弯矩（这个弯矩往往是足承担连梁跨度内的荷载），因此对连梁的受弯超筋，可不必过分在意。

而连梁的抗剪能力是应当予以保证的，规范中给出了加交叉暗筋和交叉暗撑的做法方法：首先超筋的连梁要把钢筋配满；其次如果只有一两层超筋，就可以把其上下各若干层的钢筋放大；如果超筋的连梁层数过多，也可以把两侧暗柱钢筋放大。

以上均是经验的补偿方法，也可以通过精确计算得出结果，那就是上面提到的高规7.2.25条PKPM的SATWE学习汇总摘要：前言：观点：分析的结构模型化假定是关键三类软件假定：1薄壁柱假定；（杆系计算）；2薄板理论；开小洞化为整板的或板梁连接体的；3壳单元理论：空间三围有平面内外刚度的；Satwe 特点：静力凝聚原理可消去墙元细分产生的内部自由度，保证精度简化自由度输出，矩形洞口大小及空间位置无限制，用于超高层事要用其他软件补充验算可以为基础软件提供上部荷载数据；第一章基本功能及限制功能：梁柱支撑截面形状不限；剪力墙只能考虑矩形洞口但大小位置不限；可分析多塔错层转换层楼板大开洞上部和地下室联合作用；自动考虑荷载不利布置用于多高层工业剧院体育馆大跨结构；自动梁柱偏心刚域影响；自动墙板单元划分；任意指定水平力方向；砖混底框配筋砌体复杂砌体结构空间有限元计算和抗震验算；限制层数《300 每层梁《8000 柱子《5000 墙《3000 支撑《2000 塔数《10 自由度无限；第一章satwe环境各种生成文件*.PM基本信息文件；*.MID中间数据文件；*.sat 几何荷载数据；*.out 计算结果*.t 图形结果前处理参数取值简要：1基本信息：墙元细分最大控制长度：1《X《5米默认为X=2 框支剪力墙可取X=1或1.5；强制采用刚性楼板假定：只有计算结构位移比时候才考虑其他时候不能考虑。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：pkpm超限解决方案# PKPM超限解决方案## 简介PKPM（People’s Republic of China Weight and Plane Method）是中国研制的一种用于建筑结构计算的标准软件。

由于国内建筑设计行业中广泛使用PKPM进行结构计算和分析，因此在使用过程中会遇到一些超限问题。

本文将介绍PKPM超限问题的常见原因和解决方案。

## 常见超限问题及原因### 超限问题一：承载力超限承载力超限是指结构对荷载的承载能力不足，无法满足设计要求。

承载能力超限的原因主要有以下几点：1. 材料强度选择不合理：在PKPM中，用户需输入材料的强度参数。

如果用户输入的材料强度参数不准确或未按规范要求选择合适的强度等级，就会导致承载力超限。

2. 钢筋配筋不合理：在PKPM中，用户需要输入钢筋的配筋参数。

如果用户的配筋参数设置不合理，如梁柱钢筋过少或过多，就可能造成结构的承载能力不足。

3. 荷载计算错误：在PKPM中，用户需要输入结构的荷载参数。

如果用户在荷载计算中存在错误，如荷载重量计算不准确或荷载组合设置错误，就可能导致结构承载能力超限。

### 超限问题二：变形超限变形超限是指结构在荷载作用下的变形超过规范要求。

变形超限的原因主要包括以下几点：1. 变形计算错误：在PKPM中，用户需要输入结构的构件参数和荷载参数，并进行变形计算。

如果在变形计算中存在错误，如跨度计算错误或梁柱刚度设置不合理，就可能导致结构变形超限。

2. 结构刚度不足：结构刚度不足是导致变形超限的另一个重要原因。

如果结构的刚度设计不合理或者施工质量不达标，就可能导致变形超限。

## 解决方案### 方案一：优化材料和配筋参数1. 合理选择材料强度参数：在进行结构计算时，根据实际应力水平和材料的强度等级要求，合理选择材料的强度参数。

可以参考设计规范中的相关要求。
