POE与EPDM对聚丙烯增韧改性研究 rtf
- 格式：pdf
- 大小：312.83 KB
- 文档页数：6
将一定比例的ＰＰ、ＥＰＤＭ或ＰＯＥ加入高速 混合机混合，用双螺杆挤出机（螺杆长径比为３４／ １）挤出，加热段温度为１７０～２１０℃，机头温度为 １９０℃，螺杆转速为１００ ｒ／ｍｉｎ，挤出后用水冷却。 干燥．切粒机造粒。然后用注射机将粒状共混物 注射成标准样条，注射机料筒温度１９０～２２０℃， 模温４０～５０℃，注射压力１２０ ＭＰａ，成型周期１
在进行ＳＥＭ观察之前．试样冲击断面置于 二甲苯溶液中。室温保持３ ｄ，以将表面的ＥＰＤＭ、 ＰｏＥ蚀刻掉而留下空洞．进而观察弹性体在ＰＰ 基体中的分散情况。
２结果与讨论
２．１藏变性能 ２．１．１转矩一时阃曲线
利用转矩流变仪可了解聚合物成型加工过程 中的流变行为及规律。本实验测定两种共混体系 的转矩一时间曲线，比较了它们的加工平衡转矩。 图１显示了ＰＰ／ＰＯＥ、ＰＰ／ＥＰＤＭ（弹性体质量分 数为１５％）共混物的转矩对时间的变化曲线。
ｌａｔｉｏａｓ ｈＩｐ ｂｅｔｗｅｅｎ ｔｈｅ ｍｏｒｐｈｏｇｉｃａｌ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｂｌｅｎｄ５ ｗａｓ ｄｉｓｃｕｓｓｅｄ．
Ｋｅｙ咖ｒｄｓｌ ＰＯＥ｛ＥＰＤＭ；ｐｏＩｙｐｒｏｐｙｌｅｎｅ；ｔｏｕｇｈｅｎ盯
万方数据
POE与EPDM对聚丙烯增韧改性研究
作者： 作者单位： 刊名：
ｍｉｎ。 １．４性能测试
１ ４．１物理机械性能测试 拉伸性能按（；Ｂ／Ｔ１０４０一９２测试；冲击性能按
（；Ｂ／Ｔ１８４３一１９９６测试；弯曲性能按ＧＢｌ０４２—７９测 试；熔体流动速率按ＧＢ３６８２—８３测试。 １．４．２相态结构
万方数据
第４期
周琦．等．Ｐ（）Ｅ与ＥＰＤＭ对聚丙烯增韧改性研究
·４５·
Ｐ（）Ｅ在加工性、坩韧馥性等方面比ＥＰＤＭ更具有优势。扫描电子显擞镜（ｓＥＭ）进一步耀讨了鼻混物的
彤态蛄构与性能的关系。
关建词：Ｐ（）Ｅ；三元乙丙槔腱；泉丙蜂＃增韧荆
Hale Waihona Puke 中围分类号：ＴＱ ３３４．２
文献标识码：Ａ
文章编号：１００５—３１７４（２００７）０４＿００４４．０４
聚丙烯（ＰＰ）作为世界五大通用塑料之一，具 有原料来源丰富、质轻、性价比优越等特点，发展 迅速。应用广泛，但纯ＰＰ存在低温韧性差、缺口
力口工·应用
弹性体，２００７—０８—２５．１７（４）：４４～４７ ＣＨＩＮＡ ＥＬＡＳＴ（）ＭＥＲｌＣＳ

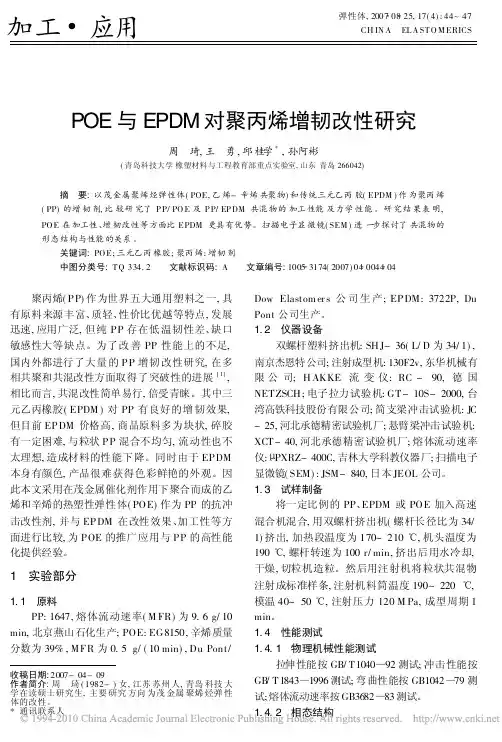

ＰＯＥ与ＥＰＤＭ对聚丙烯增韧改性研究
用琦，王勇．邱桂学’，孙阿彬
（青岛科技大学橡塑材料与工程教育部重点共验室，山东青岛２６６０４２）
摘要：，｝‘慧空属聚烯烃弹性体（Ｐ（）Ｅ．己蚌一辛肄共聚物）和传统三元乙丙腱（ＥＰＤＭ）作为囊丙烯 （ＰＰ）的增切荆．此较研完了ＰＰ／Ｐ（）Ｅ夏ＰＰ／ＥＰＤＭ共蔼辆的加工性能魔力学性能．研览蜡果袁明．
Ｄｏｗ ＥＩａｓｔｏｍｅｒｓ公司生产ｆ ＥＰＤＭｌ ３７２２Ｐ，Ｄｕ Ｐｏｎｔ公司生产。 １．２仪器设备
双螺杆塑料挤出机：Ｓ｝Ｕ一３６（Ｌ／Ｄ为３４／１）， 南京杰恩特公司｝注射成型机：１３０Ｆ２ｖ，东华机械有 限公司｛ＨＡＫＫＥ流变仪：ＲＣ一９０，德国 ＮＥ，ｒｚｓｃＨ；电子拉力试验机：ＧＴ～１０ｓ一２０００，台 湾高铁科技股份有限公司｝简支梁冲击试验机；Ｊｃ 一２５。河北承德精密试验机厂Ｉ悬臂梁冲击试验机： ｘ（’Ｔ一４０，河北承德精密试验机厂；熔体流动速率 仪：ｐＰｘＲｚ一４００ｃ，吉林大学科教仪器厂ｌ扫描电子 显微镜（ｓＥＭ）：ＪｓＭ～８４０，日本ＪＥＯＬ公司。 ． １．３试样制备
《＼誊暑行
坤（弹性体）／“ 圈＿ＰＰ／ＰｏＥ、ＰＰ／ＥＰＤＭ屈服强度和毒曲强度曲线
２．３相态结构 多相体系的性能与分散相的分散形态密切相
万方数据
（ａ）ｐＰ／ＥＰｎＭ（质量比８０／２０）
仆）｝’ｒ／Ｐ（１Ｅ（质疑比８０，２０） 圈５在常温下共混物冲击断面的扫描电镜圈
第４期
周琦．等．Ｐ（】Ｅ与ＥＰＤＭ对聚丙烯增韧改性研究
·４７·
３结论
（１）在成型加工过程中，ＰＰ／ＰｏＥ较ＰＰ／ＥＰ· ｐＭ共混物具有更低的平衡转矩和较高的熔体流 动速率，ＰＯＥ作为ＰＰ的增韧剂更具有加工优势。
（２）对于基体树脂ＰＰ，ＰｏＥ的脆韧转化点在 ｌｏ％，而ＥＰＤＭ在１５％，要达到相同的增韧效果 所需ＰｏＥ的用量要小于ＥＰＤＭ。
（３）随着ＰｏＥ和ＥＰＤＭ含量的增加，共混 物的冲击强度、断裂仲长率显著提高，而屈服强度 和弯曲强度下降。当弹性体质量分数在１５％时， ＰｏＥ·体系的冲击强度明显高于ＥＰＤＭ体系，
由图３可以看出，随弹性体含量的增加，冲击 强度呈上升趋势。弹性体对ＰＰ的增韧存在一个 临界含量，只有超过这个临界古量，弹性体才表现 出明显的增韧效果，对于基体树脂ＰＰ，ＰＯＥ的脆 韧转化点在１０％，而ＥＰＤＭ在１５％．换言之要达 到相同的增韧效果所需ＰＯＥ的用量要小于ＥＰ— ＤＭ。当弹性体质量分数为１５％时．ＰＯＥ体系的 冲击强度明显高于ＥＰＤＭ体系，ＰＯＥ的增韧效 果优于ＥＰＤＭ的原因可能是ＰＯＥ侧乙基长于 ＥＰＤＭ的侧甲基，在分子同起到联结、缓冲，减少 银纹因受力发展成裂纹的作用”］．通常断裂伸长 率与断裂能有关，冲击强度大的材料往往具有较 高的断裂伸长率。弹性体由于模量低，易于发生 形变，聚合物中加入弹性体后，一般会使断裂伸长 率增加ｏ】。由图３可知，两个体系的断裂伸长率 均随弹性体含量的增加而提高，且ＰＯＥ／ＰＰ体系 的增幅较大。
图２为两种弹性体ＰＯＥ、ＥＰＤＭ的用量对体 系熔体流动速率（ＭＦＲ）的影响，ＭＦＲ值越高表 明高聚物熔体牯度越低，流动性越好。由图２可 见，随着弹性体含量的增加。ＭＦＩＲ呈下降趋势．表 明随着弹性体含量的增加体系加工性能变差。这 是因为弹性体本身熔体流动速率较低．它的加入 使共混体系的内摩擦阻力增大．导致聚合物分子 链之间的相对运动困难，从而降低了体系的流动 性。按照流变学的原理解释，共混时弹性体以微 小的液滴分散在ＰＰ熔体中，在不考虑两相之间 化学联结的最简单情况下．ＰＰ连续相剪切场中小
液滴的存在扰乱了流线．因而使体系耗散额外的 能量。这种附加的能量耗散表现为牯度的增加及 ＭＦＲ值的下降。当弹性体用量相同时，ＰＯＥ体 系的ＭＦＲ高于ＥＰＤＭ体系，进一步说明了用 ＰＯＥ改性ＰＰ更具有加工优势。
；
÷ 耄
硝
ｌ
肇
ｗ（弹性体）／“
圈２ ＰＰ，ＰＯＥ’ＰＰ／ＥｍＭ培体蠢动毒睾■缝 ２．２物理性能 ２．２．１ 冲击强度和断裂伸长率
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐｏＩｙｏｌｅｆｉｎ ｅｌａｓｔｏｍｅｒ（ＰＯＥ，ｅｔｈｙｌｅｎｅ－ｏｃｔｅｎｅ ｃｏｐｏｌｙｍｅｒ）ａｎｄ ＥＰＤＭ ｗａｓ ｕｓｅｄ ａｓ ｔｈｅ ｉｍｐａｃｔ ｍｏｄｉｆｉｅｒｓ ｆｏｒ ＰＰ ｉｎ ｔｈｅ ｐａｐｅｒ．Ｔｈｅ ｐｒｏｃｅｓｓａｂｉｌｉｔｙ ｂｅｈ８ｖｉｏｒ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅ３ ｏｆ ＰＰ／ ＰＯＥ ａｎｄ ＰＰ／ＥＰＤＭ ｂｌｅｎｄｓ ｗｅｒｅ ａｎａｌｙｚｅｄ ｃｏｍｐａｎｔｉｖｅｌｙ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ＰＯＥ ｗａｓ ｓｕｐｅｒｉｏｒ ｔｏ ＥＰＤＭ ｏｎ ｐｒｏｃｅｓｓａｂｉｌｉ‘ｙ ａｎｄ ｔｏｕｇｈｅｎｊｎｇ ｅｆｆｅｃｔ．ｗｉｔｈ ｓｃａｎｎｉｎｇ ｅｌｅｃｔｒｏｎｉｃ ｍｉｃｒｏｓｃｏｐｅ（ＳＥＭ），ｔｈｅ比·
［３］韩红革．谢雁，葛涛．椽胶喇性ＰＰ共馄体系的研究［Ｊ］．塑辩 工业，２００ｌ，２０（”。１３～１５．
Ｓｔｕｄｙ ｏｎ ＰＯＥ ａｎｄ ＥＰＤＭ ｉｎ ｔｈｅ ｍｏｄｉｎｃａｔｉｏｎ ｏｆ ＰＰ
ＺＨＯＵ Ｑｉ，ＷＡＮＧ Ｙｏｎｇ。ＱＩＵ Ｇｕｉ－ｘｕｅ，ＳＵＮ Ａ－ｂｉｎ
（Ｋｅ，Ｌｎ６０ｒｄ￡ｏｒ，ｏ，ＲＭ６６ｅｒ＿Ｐｚ“ｓｔｆｃｓ·Ｍｆｎｆｓ￡咄ｏ，Ｅｄ“∞￡ｆ删，Ｑｆｎｇｄ口ＤＵｈｉｗ邶ｆ廿ｏ，ｓｆｆ魄卯Ⅱ柑 了 纠ｌ＂ｏ如ｇｙ，Ｑｆｎｇｄｎｏ ２６６０４２，（洫ｆ，１４）
敏 感性大等缺点。为了改善ｐＰ性能上的不足，
国内外都进行了大量的ＰＰ增韧改性研究，在多 相共聚和共混改性方面取得了突破性的进展【ｌ】， 相比而言，共混改性简单易行，倍受青睐。其中三 元己丙橡胶（ＥＰ聊订）对ＰＰ有良好的增韧效果， 但目前ＥＰＤＭ价格高．商品原料多为块状，碎胶 有一定困难，与粒状ＰＰ混合不均匀．流动性也不 太理想，造成材料的性能下降。同时由于ＥＰＤＭ 本身有颜色，产品损难获得色彩鲜艳的外观。因 此本文采用在麓金属催化剂作用下聚合而成的乙 烯和辛烯的热塑性弹性体（ＰｏＥ）作为ＰＰ的抗冲 击改性剂，并与ＥＰＤＭ在改性效果．加工性等方 面进行比较，为ＰｏＥ的推广应用与ＰＰ的高性能 化提供经验。
ｊ 未
曩
时同，ｍｉｎ
蕾１ ＰＰ／Ｐ住、ＰＰ，ＥＰＤＭ转艇呻ｔ日曲缋
由图ｌ可以看出，共混物的转矩大小为ＰＰ／ ＰＯＥ＜ＰＰ／ＥＰＤＭ，说明当使用ＰＯＥ作为ＰＰ的 冲击改性荆时，共混物更易加工成型，消耗更低的 能量。这是由于ＰｏＥ是在茂金属催化荆下采用 限定几何技术聚合而成，具有窄相对分子量分布 和长链支化结构，使ＰｏＥ具有较强的剪切敏感性 和优异的加工流变性能。 ２．１．２熔体流动速率
ＰｏＥ的增韧效果优于ＥＰＤＭ。 （４）从ｓＥＭ可以看出，ＰＰ／ＥＰＤＭ冲击断裂
特征显示出较多的脆性。丽ＰＰ／ＰｏＥ呈现典型的 韧性断裂。
参考文献：
［１】王暮禧．扛冉．覃丙爝厦其改性技木［Ｊ】．工程塑料应用， １９９８．２６（４）ｔＺ６～３０．
［２］王旭．墨晨志．囊阿烯／弹性体／滑石粉／＆ｓ０．复合材料的 研兜［Ｊ］．塑料工业，２００３．３ｌ（”，ｌｏ～１２．
１ 实验部分
１．１原料 ＰＰ：１６４７，熔体流动速率（ＭＦＲ）为９．６ ｇ／ｌｏ
ｍｉｎ，北京燕山石化生产ｌＰ（）ＥｔＥＧ８１５０，辛烯质量 分数为３９％，ＭＦＲ为０．５ ｇ／（１０ｍｉｎ）．Ｄｕ ｐｏｎｔ／
收藕日期：２００７—０４一０９ 作者简介：周 琦（１９８２一）女．扛苏苏州人．青岛科技大学 在Ｉ卖硕士研究生．主要研究方向为茂金属聚烯烃弹性体 的改性。 ＊通讯联系人
在进行ＳＥＭ观察之前．试样冲击断面置于 二甲苯溶液中。室温保持３ ｄ，以将表面的ＥＰＤＭ、 ＰｏＥ蚀刻掉而留下空洞．进而观察弹性体在ＰＰ 基体中的分散情况。
２结果与讨论
２．１藏变性能 ２．１．１转矩一时阃曲线
利用转矩流变仪可了解聚合物成型加工过程 中的流变行为及规律。本实验测定两种共混体系 的转矩一时间曲线，比较了它们的加工平衡转矩。 图１显示了ＰＰ／ＰＯＥ、ＰＰ／ＥＰＤＭ（弹性体质量分 数为１５％）共混物的转矩对时间的变化曲线。
ｌａｔｉｏａｓ ｈＩｐ ｂｅｔｗｅｅｎ ｔｈｅ ｍｏｒｐｈｏｇｉｃａｌ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｂｌｅｎｄ５ ｗａｓ ｄｉｓｃｕｓｓｅｄ．
Ｋｅｙ咖ｒｄｓｌ ＰＯＥ｛ＥＰＤＭ；ｐｏＩｙｐｒｏｐｙｌｅｎｅ；ｔｏｕｇｈｅｎ盯
万方数据
POE与EPDM对聚丙烯增韧改性研究
作者： 作者单位： 刊名：
ｍｉｎ。 １．４性能测试
１ ４．１物理机械性能测试 拉伸性能按（；Ｂ／Ｔ１０４０一９２测试；冲击性能按
（；Ｂ／Ｔ１８４３一１９９６测试；弯曲性能按ＧＢｌ０４２—７９测 试；熔体流动速率按ＧＢ３６８２—８３测试。 １．４．２相态结构
万方数据
第４期
周琦．等．Ｐ（）Ｅ与ＥＰＤＭ对聚丙烯增韧改性研究
·４５·
Ｐ（）Ｅ在加工性、坩韧馥性等方面比ＥＰＤＭ更具有优势。扫描电子显擞镜（ｓＥＭ）进一步耀讨了鼻混物的
彤态蛄构与性能的关系。
关建词：Ｐ（）Ｅ；三元乙丙槔腱；泉丙蜂＃增韧荆
Hale Waihona Puke 中围分类号：ＴＱ ３３４．２
文献标识码：Ａ
文章编号：１００５—３１７４（２００７）０４＿００４４．０４
聚丙烯（ＰＰ）作为世界五大通用塑料之一，具 有原料来源丰富、质轻、性价比优越等特点，发展 迅速。应用广泛，但纯ＰＰ存在低温韧性差、缺口
力口工·应用
弹性体，２００７—０８—２５．１７（４）：４４～４７ ＣＨＩＮＡ ＥＬＡＳＴ（）ＭＥＲｌＣＳ
ＰＯＥ与ＥＰＤＭ对聚丙烯增韧改性研究
用琦，王勇．邱桂学’，孙阿彬
（青岛科技大学橡塑材料与工程教育部重点共验室，山东青岛２６６０４２）
摘要：，｝‘慧空属聚烯烃弹性体（Ｐ（）Ｅ．己蚌一辛肄共聚物）和传统三元乙丙腱（ＥＰＤＭ）作为囊丙烯 （ＰＰ）的增切荆．此较研完了ＰＰ／Ｐ（）Ｅ夏ＰＰ／ＥＰＤＭ共蔼辆的加工性能魔力学性能．研览蜡果袁明．
Ｄｏｗ ＥＩａｓｔｏｍｅｒｓ公司生产ｆ ＥＰＤＭｌ ３７２２Ｐ，Ｄｕ Ｐｏｎｔ公司生产。 １．２仪器设备
双螺杆塑料挤出机：Ｓ｝Ｕ一３６（Ｌ／Ｄ为３４／１）， 南京杰恩特公司｝注射成型机：１３０Ｆ２ｖ，东华机械有 限公司｛ＨＡＫＫＥ流变仪：ＲＣ一９０，德国 ＮＥ，ｒｚｓｃＨ；电子拉力试验机：ＧＴ～１０ｓ一２０００，台 湾高铁科技股份有限公司｝简支梁冲击试验机；Ｊｃ 一２５。河北承德精密试验机厂Ｉ悬臂梁冲击试验机： ｘ（’Ｔ一４０，河北承德精密试验机厂；熔体流动速率 仪：ｐＰｘＲｚ一４００ｃ，吉林大学科教仪器厂ｌ扫描电子 显微镜（ｓＥＭ）：ＪｓＭ～８４０，日本ＪＥＯＬ公司。 ． １．３试样制备
《＼誊暑行
坤（弹性体）／“ 圈＿ＰＰ／ＰｏＥ、ＰＰ／ＥＰＤＭ屈服强度和毒曲强度曲线
２．３相态结构 多相体系的性能与分散相的分散形态密切相
万方数据
（ａ）ｐＰ／ＥＰｎＭ（质量比８０／２０）
仆）｝’ｒ／Ｐ（１Ｅ（质疑比８０，２０） 圈５在常温下共混物冲击断面的扫描电镜圈
第４期
周琦．等．Ｐ（】Ｅ与ＥＰＤＭ对聚丙烯增韧改性研究
·４７·
３结论
（１）在成型加工过程中，ＰＰ／ＰｏＥ较ＰＰ／ＥＰ· ｐＭ共混物具有更低的平衡转矩和较高的熔体流 动速率，ＰＯＥ作为ＰＰ的增韧剂更具有加工优势。
（２）对于基体树脂ＰＰ，ＰｏＥ的脆韧转化点在 ｌｏ％，而ＥＰＤＭ在１５％，要达到相同的增韧效果 所需ＰｏＥ的用量要小于ＥＰＤＭ。
（３）随着ＰｏＥ和ＥＰＤＭ含量的增加，共混 物的冲击强度、断裂仲长率显著提高，而屈服强度 和弯曲强度下降。当弹性体质量分数在１５％时， ＰｏＥ·体系的冲击强度明显高于ＥＰＤＭ体系，
由图３可以看出，随弹性体含量的增加，冲击 强度呈上升趋势。弹性体对ＰＰ的增韧存在一个 临界含量，只有超过这个临界古量，弹性体才表现 出明显的增韧效果，对于基体树脂ＰＰ，ＰＯＥ的脆 韧转化点在１０％，而ＥＰＤＭ在１５％．换言之要达 到相同的增韧效果所需ＰＯＥ的用量要小于ＥＰ— ＤＭ。当弹性体质量分数为１５％时．ＰＯＥ体系的 冲击强度明显高于ＥＰＤＭ体系，ＰＯＥ的增韧效 果优于ＥＰＤＭ的原因可能是ＰＯＥ侧乙基长于 ＥＰＤＭ的侧甲基，在分子同起到联结、缓冲，减少 银纹因受力发展成裂纹的作用”］．通常断裂伸长 率与断裂能有关，冲击强度大的材料往往具有较 高的断裂伸长率。弹性体由于模量低，易于发生 形变，聚合物中加入弹性体后，一般会使断裂伸长 率增加ｏ】。由图３可知，两个体系的断裂伸长率 均随弹性体含量的增加而提高，且ＰＯＥ／ＰＰ体系 的增幅较大。
图２为两种弹性体ＰＯＥ、ＥＰＤＭ的用量对体 系熔体流动速率（ＭＦＲ）的影响，ＭＦＲ值越高表 明高聚物熔体牯度越低，流动性越好。由图２可 见，随着弹性体含量的增加。ＭＦＩＲ呈下降趋势．表 明随着弹性体含量的增加体系加工性能变差。这 是因为弹性体本身熔体流动速率较低．它的加入 使共混体系的内摩擦阻力增大．导致聚合物分子 链之间的相对运动困难，从而降低了体系的流动 性。按照流变学的原理解释，共混时弹性体以微 小的液滴分散在ＰＰ熔体中，在不考虑两相之间 化学联结的最简单情况下．ＰＰ连续相剪切场中小
液滴的存在扰乱了流线．因而使体系耗散额外的 能量。这种附加的能量耗散表现为牯度的增加及 ＭＦＲ值的下降。当弹性体用量相同时，ＰＯＥ体 系的ＭＦＲ高于ＥＰＤＭ体系，进一步说明了用 ＰＯＥ改性ＰＰ更具有加工优势。
；
÷ 耄
硝
ｌ
肇
ｗ（弹性体）／“
圈２ ＰＰ，ＰＯＥ’ＰＰ／ＥｍＭ培体蠢动毒睾■缝 ２．２物理性能 ２．２．１ 冲击强度和断裂伸长率
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐｏＩｙｏｌｅｆｉｎ ｅｌａｓｔｏｍｅｒ（ＰＯＥ，ｅｔｈｙｌｅｎｅ－ｏｃｔｅｎｅ ｃｏｐｏｌｙｍｅｒ）ａｎｄ ＥＰＤＭ ｗａｓ ｕｓｅｄ ａｓ ｔｈｅ ｉｍｐａｃｔ ｍｏｄｉｆｉｅｒｓ ｆｏｒ ＰＰ ｉｎ ｔｈｅ ｐａｐｅｒ．Ｔｈｅ ｐｒｏｃｅｓｓａｂｉｌｉｔｙ ｂｅｈ８ｖｉｏｒ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅ３ ｏｆ ＰＰ／ ＰＯＥ ａｎｄ ＰＰ／ＥＰＤＭ ｂｌｅｎｄｓ ｗｅｒｅ ａｎａｌｙｚｅｄ ｃｏｍｐａｎｔｉｖｅｌｙ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ＰＯＥ ｗａｓ ｓｕｐｅｒｉｏｒ ｔｏ ＥＰＤＭ ｏｎ ｐｒｏｃｅｓｓａｂｉｌｉ‘ｙ ａｎｄ ｔｏｕｇｈｅｎｊｎｇ ｅｆｆｅｃｔ．ｗｉｔｈ ｓｃａｎｎｉｎｇ ｅｌｅｃｔｒｏｎｉｃ ｍｉｃｒｏｓｃｏｐｅ（ＳＥＭ），ｔｈｅ比·
［３］韩红革．谢雁，葛涛．椽胶喇性ＰＰ共馄体系的研究［Ｊ］．塑辩 工业，２００ｌ，２０（”。１３～１５．
Ｓｔｕｄｙ ｏｎ ＰＯＥ ａｎｄ ＥＰＤＭ ｉｎ ｔｈｅ ｍｏｄｉｎｃａｔｉｏｎ ｏｆ ＰＰ
ＺＨＯＵ Ｑｉ，ＷＡＮＧ Ｙｏｎｇ。ＱＩＵ Ｇｕｉ－ｘｕｅ，ＳＵＮ Ａ－ｂｉｎ
（Ｋｅ，Ｌｎ６０ｒｄ￡ｏｒ，ｏ，ＲＭ６６ｅｒ＿Ｐｚ“ｓｔｆｃｓ·Ｍｆｎｆｓ￡咄ｏ，Ｅｄ“∞￡ｆ删，Ｑｆｎｇｄ口ＤＵｈｉｗ邶ｆ廿ｏ，ｓｆｆ魄卯Ⅱ柑 了 纠ｌ＂ｏ如ｇｙ，Ｑｆｎｇｄｎｏ ２６６０４２，（洫ｆ，１４）
敏 感性大等缺点。为了改善ｐＰ性能上的不足，
国内外都进行了大量的ＰＰ增韧改性研究，在多 相共聚和共混改性方面取得了突破性的进展【ｌ】， 相比而言，共混改性简单易行，倍受青睐。其中三 元己丙橡胶（ＥＰ聊订）对ＰＰ有良好的增韧效果， 但目前ＥＰＤＭ价格高．商品原料多为块状，碎胶 有一定困难，与粒状ＰＰ混合不均匀．流动性也不 太理想，造成材料的性能下降。同时由于ＥＰＤＭ 本身有颜色，产品损难获得色彩鲜艳的外观。因 此本文采用在麓金属催化剂作用下聚合而成的乙 烯和辛烯的热塑性弹性体（ＰｏＥ）作为ＰＰ的抗冲 击改性剂，并与ＥＰＤＭ在改性效果．加工性等方 面进行比较，为ＰｏＥ的推广应用与ＰＰ的高性能 化提供经验。
ｊ 未
曩
时同，ｍｉｎ
蕾１ ＰＰ／Ｐ住、ＰＰ，ＥＰＤＭ转艇呻ｔ日曲缋
由图ｌ可以看出，共混物的转矩大小为ＰＰ／ ＰＯＥ＜ＰＰ／ＥＰＤＭ，说明当使用ＰＯＥ作为ＰＰ的 冲击改性荆时，共混物更易加工成型，消耗更低的 能量。这是由于ＰｏＥ是在茂金属催化荆下采用 限定几何技术聚合而成，具有窄相对分子量分布 和长链支化结构，使ＰｏＥ具有较强的剪切敏感性 和优异的加工流变性能。 ２．１．２熔体流动速率
ＰｏＥ的增韧效果优于ＥＰＤＭ。 （４）从ｓＥＭ可以看出，ＰＰ／ＥＰＤＭ冲击断裂
特征显示出较多的脆性。丽ＰＰ／ＰｏＥ呈现典型的 韧性断裂。
参考文献：
［１】王暮禧．扛冉．覃丙爝厦其改性技木［Ｊ】．工程塑料应用， １９９８．２６（４）ｔＺ６～３０．
［２］王旭．墨晨志．囊阿烯／弹性体／滑石粉／＆ｓ０．复合材料的 研兜［Ｊ］．塑料工业，２００３．３ｌ（”，ｌｏ～１２．
１ 实验部分
１．１原料 ＰＰ：１６４７，熔体流动速率（ＭＦＲ）为９．６ ｇ／ｌｏ
ｍｉｎ，北京燕山石化生产ｌＰ（）ＥｔＥＧ８１５０，辛烯质量 分数为３９％，ＭＦＲ为０．５ ｇ／（１０ｍｉｎ）．Ｄｕ ｐｏｎｔ／
收藕日期：２００７—０４一０９ 作者简介：周 琦（１９８２一）女．扛苏苏州人．青岛科技大学 在Ｉ卖硕士研究生．主要研究方向为茂金属聚烯烃弹性体 的改性。 ＊通讯联系人
