590直流调速器模块框图

590C调速器调试各项注意(590C)直流调速器参数快速设置说明*CT-400C(590C)直流调速器送上控制电源开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数)，按M键进入菜单，按向下键找到FIELD CONTROL （励磁控制），按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键头找到SPEED LOOP(速度环)，按M键进入，按向下键找到SPEED FBK SELECT(速度反馈选择)，按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH(测速反馈)或ENCODER(编码反馈)，选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出.*CT-400C(590C)直流调速器自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁，则不用去掉励磁线，调速器会自动禁止磁场），为电机做一次自动调节，为了防止电机有剩磁，请夹紧电机的轴，然后在SET UP PARAMETERS(设定参数)下面找到CURRENT LOOP(电流环)，按M键进入后,按上下箭头找到AUTOTUNE菜单，按M键进入,将OFF改为ON(新版本是ARMA TURE),然后在10秒内启动调速器，此时调速器的RUN 灯将闪烁，在这个过程中请不要给调速器停止信号和速度给定信号。

完成自动调节后调速器会自动释放接触器线圈，AUTOTUNE参数也会自动变回到OFF状态,最后保存参数。

(参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SA VE ,按M进入，然后按向上键头，参数自动保存.保存完成后,按E键一直退到底。

)*CT-400C(590C)直流调速器调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。

欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002，第一版与5.x版本软件兼容欧陆传动系统有限公司，2001年版权版权所有。

本文件的任何部分均不得存储在可恢复系统中，或者，未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。

尽管已竭尽所能来确保本文件的精确性，但是，仍然有可能在不予通知的情况下对本文件进行修正或者补充，因此而产生的损坏，伤害及费用，欧陆传动系统有限公司将不予承担任何责任。

保修欧陆传动系统有限公司担保，按照欧陆传动系统有限公司IA058393C标准销售条款，自交货之日起12个月内，本产品在设计、材料与工艺方面无任何瑕疵。

欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。

　维修ＣＰＵ板注意事项：上电时同时按住“↑”“Ｅ”“ｐｒｏｇ”三键可进入ＣＰＵ板额定电流修改功能。

3-10安装调速器电源接线连接（1型、2型、3型、4型与5型）警 告！电源端子承载着可能致命的电压。

在没有事先断开设备所有电源的情况下，禁止操作任何控制设备或者电机。

三相外部接触器（3、4）三相外部接触器应该连接在主交流电源接头上，并可为相关控制器提供适当的额定电源（交流1）。

接触器不会切换电流，并且主要用来断开电流并为电桥进行排序。

主接触器必须通过将线圈连接至端子3（进线）和4（中线）的方式，直接从控制器上获得电压。

由于另外串联接触器或者Array转换器将妨碍对控制器进行排序并造成不可靠性以及可能出现故障等问题，因此不允许使用。

在电源板上提供继电器跳线（CONN1），能够为端子3和端子4通电（辅助电源），或者使之无电压（对于用户自有接触器电源）。

请参阅第十三章：注意事项：如果三相接触器有一个涌入电流大于3A的线圈，则从属继电器必须用来驱动这个电流继电器线圈。

接触器与从属继电器（如果需要的话）的线圈电压必须与控制器附属供电电压相互兼容。

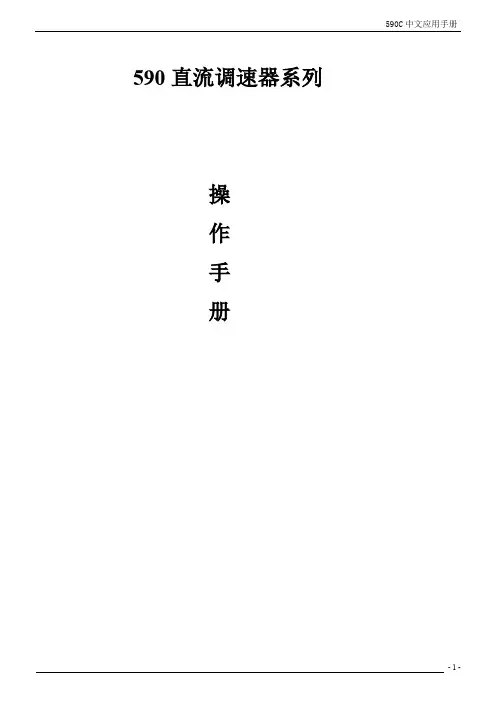

590直流调速器系列操作手册目录第一章概述1．1直流电机的调速方法1．2直流电机调速系统的组成1．3欧陆59xx系列直流速器在国内的应用第二章欧陆590C系列直流调速器的硬件与工作原理2．1欧陆590C系列直流调速器的组成2．2欧陆590C系列直流调速器的工作原理2．3欧陆590C系列直流调速器的性能简介第三章欧陆590C系列直流调速器的端子功能3．1模拟端子3．2数字端子3．3其他端子及模拟数字端子技术规格3．4电源输入输出端子3．5可选模块端子第四章欧陆590C系列直流调速器操作4．1键盘操作4．2参数菜单4．3面板指示灯与报警第五章欧陆590C系列直流调速器功能块（框图）5．1斜坡RAMPS功能块5．2辅助输入/输出AUX I/O功能块5．3点动/放松JOG/SLACK功能块5．4上升/下降RAISE/LOWER功能块5．5直径计算DIAMETER CALC.功能块5．6锥度计算TAPER CALC.功能块5．7转矩计算TORQUE CALC.功能块5．8设定值合计2SETPOINT SUM2功能块5．9PID功能块5．10张力+补偿计算TENS+COMP CALC.功能块5．11励磁控制器FIELD ENABLE功能块5．12电流曲线CURRENT PROFILE功能块5．13停机比率STOP RATES功能块5．14校准CALIBRATION功能块5．15禁止报警INHIBIT ALARMS功能块5．16电流环CURRENT LOOP功能块5．17速度环SPEED LOOP功能块5．18静止STANDSTILL功能块5．19设定值合计1SETPOINT SUM1功能块第六章欧陆590C系列直流调速器参数组态6．1操作面板组态6．2PC软件组态第七章欧陆590C系列直流调速器的运行与调试7．1基本接线7．2基本设置7．3运行前的检查7．4调试步骤第八章欧陆590C系列直流调速器在工业中的应用8．1欧陆590C系列直流调速器的选型与硬件配置的确定8．2欧陆590C系列直流调速器的可靠性措施8．3在冶金工业中开卷、卷取的应用8．4在冶金工业中可逆冷轧机中的应用8．5在冶金工业中二连冷轧机中的应用第一章概述现代工业的发展要求电气工业也有迅速的反应，发展到现在电气工业也就出现了空前的高端技术盛景，高端智能全自动化控制是目前电气工业指导产品，可靠的性能与灵活性也是一重要的指标。

欧陆590调速器开关电源及控制电压检测电路图1 欧陆590直流调速器开关电源、控制电压检测电路由端子D7、D8引入的AC220V电源，经C、L、C双向滤波器，输入到桥式整流电路，再经电容滤波变为280V直流电压，作为开关电源电路的输入电源。

由PLJ端子11（CPU 主板）来的KA1控制信号，驱动KA1线圈，KA1触点信号由D5引出，作为电源接触器KM1的控制信号。

D5、D7端子外接电源接触器线圈，调速器故障时，KA1在CPU控制下失电，使电源接触器KM1线圈失电，实施停机保护。

〔AC220V控制电源检测电路〕由降压电阻、两只A7（集成贴片元件，内含两只二极管）桥式整流后，经电阻、稳压二极管形成光耦合器PC817的输入信号通路，检测原理同输入缺相检测电路，运算放大器LM339的输出端为开路集成极输出电路，故需接入+5V上拉电阻。

本级电路构成滞后电压比较器，同相输入端经电阻分压引入2.5V基准电压，当输入AC220电源电压不低于某值（如190V）时，光耦合器PC817导通，为LM339的反输入脚引入+5V高电平，两输入电压值比较的结果，使LM339的输出脚1脚为低电平（输入AC220V 正常信号）；当AC220V电压太低时，光耦合器PC817截止，LM339的2脚电压变为0V，LM339的同相端电压高于反相端电路，输出端1脚变为+5V高电平，向后级电路报出辅助电源故障，调速器不能启动运行或运行中实施停机保护。

〔开关电源电路〕开关电源采用专用振荡芯片UC3844，与场效应晶体管K2056及开关（脉冲）变压器等元件组成开关电源电路。

UC3844在工业电子设备的电源电路中被大量应用，芯片有塑封和贴片封装两种形式，引脚也有8引脚和14引脚两种形式，其内部电路构成如下图：图2 开关电源振荡芯片UC3844电路原理图芯片内部集成了基准电压源、高频振荡器、电压误差放大器、电流检测比较器、PWM 锁存器及输出电路。

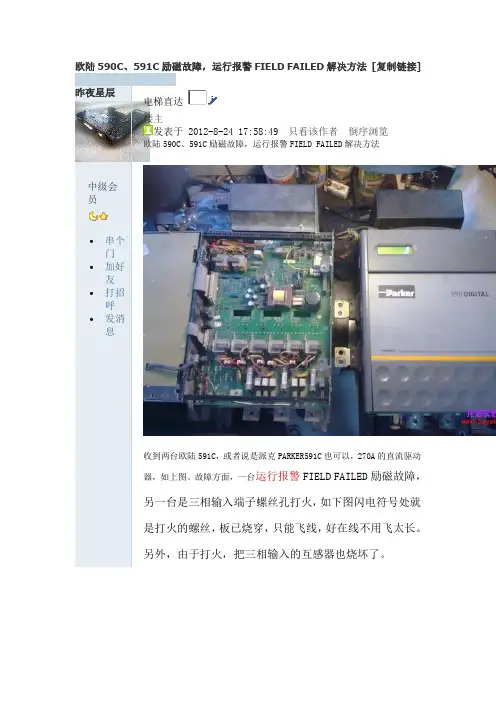

欧陆590C、591C励磁故障，运行报警FIELD FAILED解决方法[复制链接]昨夜星辰中级会员•串个门•加好友•打招呼•发消息电梯直达楼主发表于 2012-8-24 17:58:49 |只看该作者|倒序浏览欧陆590C、591C励磁故障，运行报警FIELD FAILED解决方法收到两台欧陆591C，或者说是派克PARKER591C也可以，270A的直流驱动器，如上图。

故障方面，一台运行报警FIELD FAILED励磁故障，另一台是三相输入端子螺丝孔打火，如下图闪电符号处就是打火的螺丝，板已烧穿，只能飞线，好在线不用飞太长。

另外，由于打火，把三相输入的互感器也烧坏了。

上面打火的机子也没什么好修的，查一下保险没烧，量了一下电枢的三个可控硅也正常，励磁模块正常后，看来问题不是很大，就是互感器可能有点难找，找了几家，最后买到一个，其型号分两行写开，上面写BE1624 9810 下面标CO388100。

由于找了好几家，确定其型号为CO388100，或者你对卖家说买一个590C——270A用的三相输入互感器，如果对方比较熟悉很容易就找到相同的，不过，还是那句话，不太好找，也不太好绕。

有现成的主板就换一下主板，试了一下，还是报励磁故障。

确定下面的驱动板故障。

如下图上方两个白色的变压器就是励磁驱动变压器，前后量了一下相关的驱动电路，也是没有问题的。

由于励磁方面，印象中是用斩波调压的，好像还有一组检测三相输入检测相位的电路，好像就是由下图中的LM324和339完成，具体是哪一个，手头有点别的活要在急，没时间画电路图，就顺手换一下324和339，故障消除。

由于差不多有一年没搞欧陆了，所以好多曾经记得的东西都很模糊了。

在抽屉翻出个欧陆的接线排，这类端子排我们之前都是做好的，具体接线如下图。

，电位器是10K10圈。

由于上一次试机时，试的是590P的机子，他有双方向转动，当时把电位器的两条黑线接在了B3和B4端子处，也就是用了电位器接在+10V和—10V之间，忘了改了，本应该像下面图中接到A1和B3供0-10V 电压。

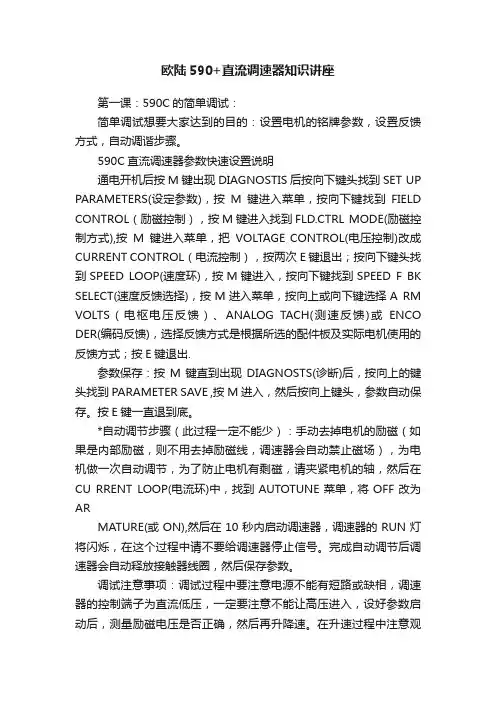

欧陆590+直流调速器知识讲座第一课：590C的简单调试：简单调试想要大家达到的目的：设置电机的铭牌参数，设置反馈方式，自动调谐步骤。

590C直流调速器参数快速设置说明通电开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数)，按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键头找到SPEED LOOP(速度环)，按M键进入，按向下键找到SPEED F BK SELECT(速度反馈选择)，按M进入菜单，按向上或向下键选择A RM VOLTS（电枢电压反馈）、ANALOG TACH(测速反馈)或ENCO DER(编码反馈)，选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出.参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SAVE ,按M进入，然后按向上键头，参数自动保存。

按E键一直退到底。

*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁，则不用去掉励磁线，调速器会自动禁止磁场），为电机做一次自动调节，为了防止电机有剩磁，请夹紧电机的轴，然后在CU RRENT LOOP(电流环)中，找到AUTOTUNE菜单，将OFF改为ARMATURE(或ON),然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给调速器停止信号。

完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。

在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

欧陆590直流调速器维修及案例分析欧陆直流调速器维修范围：SSD590系列、SSD590 系列、SSD590C、SSD590P、SSD512C、SSD514C系列SSD直流调速器具有本机控制功能，通过操作面板实现马达启/停及速控，内置超低噪声风扇，新增Devicenet, Can Open, Lonworks总线通讯功能，承受功率高至2700A，660V（1-1500kw）。

与690 有相同外形，统一编程/参数设置及通讯方式。

模拟量直流调整器单相110-460Vac，供电512系列以下为2象限，514系列为4 象限，电压范围100-200Vac，速度由电枢电流限制。

最大电流在32A以下。

欧陆直流调速器故障分析：机型：欧陆590直流调速器故障现象：上机起动报警“FIELD FALL”经查说明书为励磁故障。

故障原因：打开机器，检查D3、D4励磁输出端子，没有励磁电压输出，导致上电起动报警“FTELD FALL”。

故障处理：查励磁输出回路的电路器件，没有发现有损坏的电子器件，重点对励磁输出的可控硅检查，更换可控硅重新上电起动，励磁电压输出正常为160V左右。

一台欧陆590 故障损坏，新设备通过上海川联电器购买更换后，输入原有电机参数，在本地控制模式下可以很好工作，但是远程控制模式下不能工作，故障现象是运行知识等闪烁。

检查发现是输入给定无信号，检查模拟量输入有6V电压，确认外部开关量输入没有问题的情况下，将模拟量输入从A1、A4改为A1、A3，结果工作正常。

确认外围输入没有任何问题。

按照590 中文操作手册编程框图提示，模块RAMPS输入中有条件DIGITTAL INPUT2中给定RAMPS中RAMP HOLD（118）菜单内容为ON，RAMP HOLD为斜坡保持，基本可以判断是由于斜坡保持的原因导致590 不能够运行，检查DIGITTAL INPUT2条件，其内容为C7，检查C7接线端子，发现C7和C9两端子线路已经连接在一起，将C7从C9端子分离开后，将模拟量信号从A3移到A4，满足运行条件后590 工作正常。

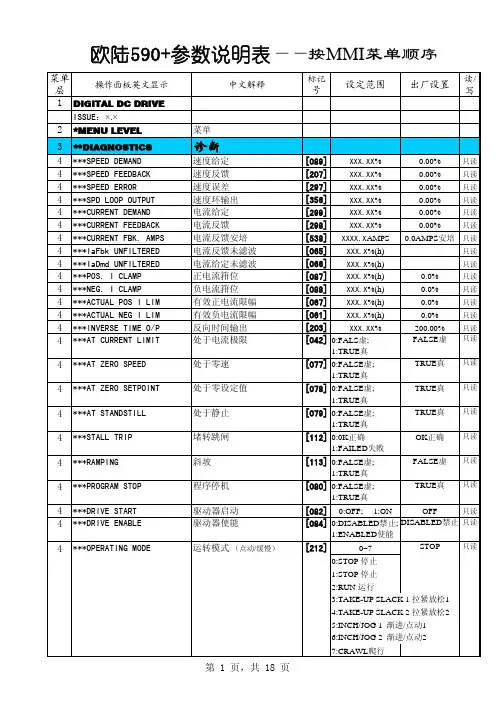

1DIGITAL DC DRIVE ISSUE：×.×2*MENU LEVEL 菜单3**DIAGNOSTICS 诊断4***SPEED DEMAND 速度给定[089]XXX.XX %0.00%只读4***SPEED FEEDBACK 速度反馈[207]XXX.XX %0.00%只读4***SPEED ERROR速度误差[297]XXX.XX %0.00%只读4***SPD LOOP OUTPUT 速度环输出[356]XXX.XX %0.00%只读4***CURRENT DEMAND 电流给定[299]XXX.XX %0.00%只读4***CURRENT FEEDBACK 电流反馈[298]XXX.XX %0.00%只读4***CURRENT FBK. AMPS 电流反馈安培[538]XXXX.X AMPS 0.0AMPS 安培只读4***IaFbk UNFILTERED 电流反馈未滤波[065]XXX.X %(h)只读4***IaDmd UNFILTERED 电流给定未滤波[066]XXX.X %(h)只读4***POS. I CLAMP 正电流箝位[087]XXX.X %(h)0.0%只读4***NEG. I CLAMP负电流箝位[088]XXX.X %(h)0.0%只读4***ACTUAL POS I LIM 有效正电流限幅[067]XXX.X %(h)0.0%只读4***ACTUAL NEG I LIM 有效负电流限幅[061]XXX.X %(h)0.0%只读4***INVERSE TIME O/P 反向时间输出[203]XXX.XX %200.00%只读4***DRIVE START 驱动器启动[082]0:OFF; 1:ON OFF 只读0~70:STOP 停止1:STOP 停止2:RUN 运行7:CRAWL 爬行只读STOP ***OPERATING MODE只读只读只读只读读/写只读只读只读菜单层标记号出厂设置设定范围6:INCH/JOG 2 渐进/点动24运转模式 （点动/缓慢）[212][084]3:TAKE-UP SLACK 1 拉紧放松14:TAKE-UP SLACK 2 拉紧放松25:INCH/JOG 1 渐进/点动14***DRIVE ENABLE 驱动器使能中文解释操作面板英文显示[042][077][079][112][113][080]***AT STANDSTILL 0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止处于静止堵转跳闸斜坡程序停机4***AT CURRENT LIMIT 处于电流极限处于零速***AT ZERO SPEED 40:FALS 虚;1:TRUE 真FALSE 虚0:FALSE 虚;1:TRUE 真0:FALSE 虚;1:TRUE 真TRUE 真0:0K 正确1:FAILED 失败0:FALSE 虚;1:TRUE 真0:FALSE 虚;1:TRUE 真TRUE 真OK 正确FALSE 虚TRUE 真0:FALSE 虚;1:TRUE 真TRUE 真***RAMPING ***PROGRAM STOP 4444***STALL TRIP 欧陆590+参数说明表——按MMI 菜单顺序只读4***AT ZERO SETPOINT 处于零设定值[078]4***FIELD DEMAND 励磁给定[183]XXX.XX %0.00%只读4***FIELD I FBK.励磁电流反馈[300]XXX.XX %0.00%只读4***FIELD I FBK. AMPA 励磁电流反馈安培[539]XXXX.X AMPS 0.0 AMPS 安培只读4***RAW FIELD FBK.原始励磁电流反馈[181]XXX.XX %0.00%只读4***FLD. FIRING ANGLE 励磁触发角[184]XXX.XX DEG 0 DEG 度只读4***ANIN 1 (A2)模拟输入1 (A2)[050]XXX.XX 0.00 VOLTS 伏只读4***ANIN 2 (A3)模拟输入2 (A3)[051]XXX.XX 0.00 VOLTS 伏只读4***ANIN 3 (A4)模拟输入3 (A4)[052]XXX.XX 0.00 VOLTS 伏只读4***ANIN 4 (A5)模拟输入4 (A5)[053]XXX.XX 0.00 VOLTS 伏只读4***ANIN 5 (A6)模拟输入5 (A6)[054]XXX.XX 0.00 VOLTS 伏只读4***ANOUT 1 (A7)模拟输出1 (A7)[055]XXX.XX 0.00 VOLTS 伏只读4***ANOUT 2 (A8)模拟输出2 (A8)[056]XXX.XX 0.00 VOLTS 伏只读4***START (C3)起动 (C3)[068]0:OFF; 1:ON OFF 只读4***DIGITAL INPUT C4数字输入 (C4)[069]0:OFF; 1:ON OFF 只读4***DIGITAL INPUT C5数字输入 (C5)[070]0:OFF; 1:ON OFF 只读4***DIGIN 1 (C6)数字输入1 (C6)[071]0:OFF; 1:ON OFF 只读4***DIGIN 2 (C7)数字输入2 (C7)[072]0:OFF; 1:ON OFF 只读4***DIGIN 3 (C8)数字输入3 (C8)[073]0:OFF; 1:ON OFF 只读4***DIGOUT (B5)数字输出 (B5)[074]0:OFF; 1:ON ON 只读4***DIGOUT (B6)数字输出 (B6)[075]0:OFF; 1:ON ON 只读4***DIGOUT (B7)数字输出 (B7)[076]0:OFF; 1:ON OFF 只读4***RAISE/LOWER O/P 上升/下降输出[264]XXX.XX %0.00%只读4***PID OUPUT PID 输出[417]XXX.XX %0.00%只读4***PID ERRORPID 误差[415]XXX.XX %0.00%只读4***SPT SUM OUTPUT 设定值合计1输出[086]XXX.XX %0.00%只读4***RAMP OUTPUT 斜 坡输出[085]XXX.XX %0.00%只读4***SPEED SETPOINT 速度设定值[063]XXX.XX %0.00%只读4***TERMINAL VOLTS 端电压[057]XXX.X %(h)0.0%只读4***BACK EMF反电动势[060]XXX.X %(h)0.0%只读4***TACH INPUT (B2)测速输入 (B2)[308]XXX.XX %0.0%只读4***RAW TACH INPUT 原始测速输入[058]XXX.X %(h)只读4***ENCODER编码器[206]XXXXX RPM 0 RPM 转/分钟只读4***RAW ENCODER RPM 原始编码器每分钟转数[059]XXX.XX RPM 只读4***RAW SPEED FBK 原始速度反馈[062]XXX.XX %只读4***RAW SPEED ERROR 原始速度误差[064]XXX.XX %只读4***CONTACTOR CLOSED 接触器闭合 (未分配)[083]0:OFF; 1:ON 只读只读只读只读只读只读只读0:FALSE 虚;1:TRUE 真0:FALSE 虚;1:TRUE 真0:FALSE 虚;1:TRUE 真0:FALSE 虚;1:TRUE 真[374][376]FALSE 虚TRUE 真0:FALSE 虚;1:TRUE 真FALSE 虚4***FIELD ENABLED 励磁使能44***HEALTH LED ***PID CLAMPED ***DRIVE RUNNING 驱动器运行 (未分配)44DISABLED 禁止0:DISABLED 禁止;1:ENABLED 使能[122]正常指示灯PID箝位[416][169]4***READY准备[125]***SYSTEM RESET系统复位 (未分配)3**SETUP PARAMETERS 建立参数4***RAMPS斜坡5****RAMP ACCEL TIME 斜坡加速时间[002]0.1~600.0 SECS 0.1 SECS 秒读写5****RAMP DECEL TIME 斜坡减速时间[003]0.1~600.0 SECS 0.1 SECS 秒读写5****RAMP HOLD 斜坡保持[118]0:OFF; 1:ON OFF 读写5****RANP INPUT 斜坡输入[005]-105.00~105.00%0.00%读写5****%S-RAMPS 斜坡百分数[266]0.00~100.00% 2.50%读写5****RAMPING THRESH.斜坡阈值[286]0.00~100.00%0.50%读写5****RESET VALUE 复位值[422]-300.00~300.00%0.00%读写5****MIN SPEED 最小速度[126]0.00~100.00%0.00%读写4***AUX O/P 辅助输入/输出5****AUX START 辅助启动[161]0：OFF ；1：0N ON 读写5****AUX JOG 辅助点动[227]0：OFF ；1：0N ON 读写5****AUX ENABLE 辅助使能[168]0：OFF ；1：0N ON 读写5****AUX DIGOUT 1辅助数字输出 1[094]0：OFF ；1：0N OFF 读写5****AUX DIGOUT 2辅助数字输出 2[095]0：OFF ；1：0N OFF 读写5****AUX DIGOUT 3辅助数字输出 3[096]0：OFF ；1：0N OFF 读写5****ANOUT 1模拟输出 1[128]-100.00~100.00%0.00%读写5****ANOUT 2模拟输出 2[129]-100.00~100.00%0.00%读写5****JOG/SLACK 点动/放松[496]0：OFF ；1：0N OFF 读写5****ENABLE使能[497]0：OFF ；1：0N OFF 读写0×0000~0×FFFF0×00000×0000~0×FFFF[288]读写读写读写读写读写读写加速常数(恒加速)0:DISABLED 禁止;1:ENABLED 使能[004]ENABLED 使能5****CONSTANT ACCEL 5****EXTERNAL RESET 外部复位5****AUTO RESET 自动复位5****REM.SEQ.ENABLE 远程序列使能[535][287]0(1sb): 0×0001远程使能1:0×0002 远程启动2:0×0004 远程点动ENABLED 使能0：FALSE 虚；1：TRUE 实FALSE 虚DISABLED 禁止0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能8:0×0100 远程报警(报警确认)9:0×0200 远程跳闸 (远程/远程跳闸)10:0×0400 保留3:0×0008 远程点动模式(选择点动速度)4:0×0010 保留5:0×0020 保留6:0×0040 保留15:0×8000 保留5****REM.SEQUENCE远程顺序[536]11:0×0800 保留12:0×1000 保留13:0×2000 保留14:0×4000 保留7:0×0080 保留0(1sb): 0×0001惯性停机(惯性停机命令)[537]序列状态****SEQ.STATUS 54***OP-STATION 操作面板5****SET UP 设置6*****SETPOINT设定值[512]0.00~100.00%0.00%读写6*****JOG SETPOINT点动设定值[513]0.00~100.00% 5.00%读写5****START UP VALUES 启动值6*****INITIAL SETPOINT 初始设定值[519]0.00~100.00%0.00%读写5****LOCAL RAMP现场斜坡6*****RAMP ACCEL TIME 斜坡加速时间[514]0.1~600.0 SECS 10.0 SECS 秒读写6*****RAMP DECEL TIME 斜坡减速时间[515]0.1~600.0 SECS10.0 SECS 秒读写4***JOG/SLACK 点动/放松5****JOG SPEED 1点动速度 1[218]-100.00~100.00% 5.00%读写5****JOG SPEED 2点动速度 2[219]-100.00~100.00%-5.00%读写5****TAKE UP 1叠加 1 (拉紧1)[253]-100.00~100.00% 5.00%读写5****TAKE UP 2叠加 2 (拉紧2)[254]-100.00~100.00%-5.00%读写5****CRAWL SPEED 爬行速度[225]-100.00~100.00%10.00%读写5****RAMP RATE 斜坡速率[355]0.1~600.0 SECS1.0 SECS 秒读写4***RAISE/LOWER 上升/下降5****RESET VALUE 复位值[255]-300.00~300.00%0.00%读写5****INCREASE RATE 增加速率[256]0.1~600.0 SECS 10.0 SECS 秒读写5****DECREASE RATE 降低速率[257]0.1~600.0 SECS 10.0 SECS 秒读写5****RAISE INPUT上升输入6*****LOCAL KEY ENABLE[261]0：FALSE 虚；读写读写读写读写FALSE 虚FALSE 虚读写读写读写0：FALSE 虚;1：TRUE 真5.00%0.00~100.00%0：FALSE 虚；1：TRUE 真TRUE 真TRUE 真[516]初始正转方向[520]6*****INITIAL FWD DIRECTION6*****INITIAL JOG SETPOINT 656*****INITIAL LOCAL 初始现场(本控)****MODE 方式0：FALSE 虚；1：TRUE 真FALSE 虚0：FALSE 虚；1：TRUE 真FALSE 虚0：FALSE 虚；1：TRUE 真*****INITIAL PROGRAM [517]初始编程初始点动设定值现场键启用[511][518][228]1:0×0002 程序停机(程序(快速)停机命令2:0×0004 禁止(禁止/使能命令)3:0×0008 运行(调速器启动命令)4:0×0010 点动(调速器点动命令)5:0×0020 保留(未定义)6:0×0040 报警(未确认的报警)7:0×0080 保留(未定义)8:0×0100 正在运行(接触器合,准备使能)9:0×0200 使能 (调速器使能)10:0×0400 零速(零速输出,标记号17)11:0×0800 正常输出(正常输出,标记号1212:0×1000 准备(准备输出,标记号559)13:0×2000 保留14:0×4000 保留15:0×8000 保留5****MIN VALUE 最小值[258]-300.00~300.00%-100.00%读写5****MAX VALUE最大值[259]-300.00~300.00%100.00%读写4***SPECIAL BLOCKS 专用模块5****DIAMETER CALC.直径计算6*****LINE SPEED 线速度[424]-105.00~105.00%0.00%读写6*****REEL SPEED 卷筒速度[437]-105.00~105.00%0.00%读写6*****MIN DIAMETER 最小直径[425]0.00~100.00%10.00%读写6*****MIN SPEED 最小速度[426]0.00~100.00% 5.00%读写6*****RESET VAIUE 复位值[462]0.00~100.00%10.00%读写6*****RAMP RATE 斜坡率[453]0.1~600.0 SECS 5.0 SECS 秒读写6*****DIAMETER直径[427]0.00~100.00%0.00%只读6*****MOD OF LINE SPD 线速度的模值[428]0.00~105.00%0.00%只读6*****MOD OF REEL SPD 卷筒速度的模值[429]0.00~105.00%0.00%只读6*****UNFILT DIAMETER 未滤波直径[430]0.00~100.00%0.00%只读5****TAPER CALC.锥度计算6*****TAPER锥度[438]-100.00~100.00%0.00%读写6*****TENSION SPT.张力设定值[439]0.00~100.00%0.00%读写6*****TAPERED DEMAND 锥度要求[452]0.00~100.00%0.00%只读6*****TENTION TRIM 张力修正[440]-100.00~100.00%0.00%读写6*****TOT.TENS.DEMAND 总张力给定[441]-100.00~100.00%0.00%只读5****TORQUE CALC.转矩计算6*****TORQUE DEMAND 转矩要求[432]-200.00~200.00%0.00%读写5****SETPOINT SUM 2设定值合计 26*****INPUT 2输入 2[445]-300.00~300.00%0.00%读写6*****INPUT 1输入 1[443]-300.00~300.00%0.00%读写6*****INPUT 0输入 0[444]-300.00~300.00%0.00%读写6*****RATIO 1比率 1[446]-3.0000~3.0000 1.0000读写6*****RATIO 0比率 0[447]-3.0000~3.0000 1.0000读写6*****DIVIDER 1除数 1[466]-3.0000~3.0000 1.0000读写6*****DIVIDER 0除数 0[448]-3.0000~3.0000 1.0000读写6*****LIMIT极限[449]0.00~200.00%100.00%读写6*****SPT SUM OUTPUT 设定值合计输出[451]-200.00~200.00%0.00%只读6*****STPT SUM 2 OUT 0设定值合计 2 输出 0[491]-200.00~200.00%0.00%只读6*****STPT SUM 2 OUT 1设定值合计 2 输出 1[492]-200.00~200.00%0.00%只读5****PID比例-微分-积分6*****PROP.GAIN比例增益[404]0.0~100.0 1.0读写6*****INT. TIME CONST.积分时间常数[402]0.01~100.00SECS 5.00 SECS 秒读写6*****DERIVATIVE TC微分时间常数[401]0.000~10.000SECS 0.000 SECS 秒读写50：FALSE 虚；1：TRUE 真FALSE 虚5****LOWER INPUT 下降输入[262]0：FALSE 虚；1：TRUE 真FALSE 虚****EXTERNAL RESET 外部复位[307]读写1：TRUE 真读写读写EN ABLED 使能DISABLED 禁止读写读写6*****OVER WIND 过卷[434]外部复位*****EXTERNAL RESET 0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能6*****TENSION ENABLE 张力使能[463]6[433]EN ABLED 使能6*****POSITIVE LIMIT 正极限[405]0.00~105.00%100.00%读写6*****NEGATIVE LIMIT 负极限[406]-105.00~0.00%-100.00%读写6*****O/P SCALER(TRIM)输出换算(修正)[407]-3.0000~3.00000.2000读写6*****INPUT 1输入 1[410]-300.00~300.00%0.00%读写6*****INPUT 2输入 2[411]-300.00~300.00%0.00%读写6*****RATRO 1比率 1[412]-3.0000~3.0000 1.0000读写6*****RATRO 2比率 2[413]-3.0000~3.0000 1.0000读写6*****DIVIDER 1除数 1[418]-3.0000~3.0000 1.0000读写6*****DIVIDER 2除数 2[414]-3.0000~3.0000 1.0000读写读写读写6*****INT. DEFEAT 积分失效[409]0:OFF; 1:ON OFF 读写6*****FILTER T.C.滤波器时间常数[403]0.000~10.000SECS 0.100 SECS 秒读写模式[473]0~406*****MIN PROFILE GAIN 最小曲线增益[474]0.00~100.00%20.00%读写6*****PROFILED GAIN 曲线增益(随直径改变后的增益)[475]0.0~100.00.0只读5****TENS+COMP CALC.张力+补偿计算6*****STATIC COMP 静态补偿[487]-300.00~300.00%0.00%读写6*****DYNAMIC COMP 动态补偿[488]-300.00~300.00%0.00%读写6*****FIX.INERTIA COMP 固定惯性补偿[479]-300.00~300.00%0.00%读写6*****VAR.INERTIA COMP 变化惯性补偿[480]-300.00~300.00%0.00%读写6*****ROLL WIDTH/MASS 滚角宽度/质量[481]0.00~100.00%100.00%读写6*****LINE SPEED SPT 线速度设定值[498]-105.00~105.00%0.00%读写6*****FILTER T.C.滤波器时间常数[482]0~2000010读写6*****RATE CAL比率校准[483]-100.00~100.0010.00读写6*****NORMALISED dv/dt 标准(正常化) dv/dt [484]-300.00~300.00%0.00%读写6*****INERTIA COMP O/P 惯性补偿输出[485]XXX.XX %0.00%只读6*****TENSION SCALER 张力换算(器)[486]-3.0000~3.00001.0000读写4***FIELD CONTROL 励磁控制5****FID VOLTAGE VARS 励磁电压变量6*****FLD.VOLTS RATIO 励磁电压(输入/输出)比率[210]0.0~100.0%(h)90.0%读写5****FLD.CURRENT VARS 励磁电流变量6*****SETPOINT 设定值[171]0.00~100.00%100.00%读写6*****PROP. GAIN 比例增益[173]0.00~100.000.10读写6*****INT. GAIN积分增益[172]0.00~100.001.28读写6*****FLD. WEAK VARS 励磁削弱变量0:VOLTAGECONTROL 电压控制1:CURRENTCONTROL 电流控制读写读写读写读写MODE=4时,随直径改变后的增益=A*(直径-最小直径）^4+BMODE=0时,随直径改变后的增益=常数=PMODE=1时,随直径改变后的增益=A*(直径-最小直径）+B CURRENT CONTROL 电流控制0:DISABLED 禁止;1:ENABLED 使能ENABLED 使能[408][489]0:DISABLED 禁止;1:ENABLED 使能6*****REWIND重卷6*****MODEMODE=2时,随直径改变后的增益=A*(直径-最小直径）^2+B MODE=3时,随直径改变后的增益=A*(直径-最小直径）^3+B 5使能5****FLD. CTRL MODE励磁控制方式6[170][209]0:DISABLED 禁止;1:ENABLED 使能ENABLED 使能ENABLED 使能****FIELD ENABLE 励磁使能*****ENABLE7******EMF LEAD 电动势超前[175]0.10~50.00 2.00读写7******EMF LAG 电动势滞后[176]0.00~200.0040.00读写7******EMF GAIN电动势增益[177]0.00~100.000.30读写7******MIN FLD. CURRENT 最小励磁电流[179]0.00~100.00%10.00%读写7******MAX VOLTS最大电压[178]0.00~100.00%100.00%读写7******BEMF FBK LEAD 反电动势反馈超前[191]10~5000(ms)100读写7******BEMF FBK LAG 反电动势反馈滞后[192]10~5000(ms)100读写5****FLD.QUENCH DELAY 励磁断开延时[185]0.0~600.0 SECS 0.0 SECS 秒读写4***CURRENT PROFILE 电流剖面(电流曲线)5****SPD BRK 1 (LOWER)速度中断点1 (低)[032]0.00~100.00%100.0%读写5****SPD BRK 2 (HIGH)速度中断点2 (高)[031]0.00~100.00%100.0%读写5****I MAX BRK 1 (SPD1)电流最大断点1 (速度1)[093]0.00~200.00%(h)200.0%读写5****I MAX BRK 2 (SPD2)电流最大断点2 (速度2)[033]0.00~200.00%(h)200.0%读写4***INVERSE TIME 反向时间5****AIMING POINT 目标点[204]0.00~200.00%110.00%读写5****DELAY 延时[199]0.0~600.0 SECS 10.0 SECS 秒读写5****RATE速率（比率）[200]0.0~600.0 SECS 60.0 SECS 秒读写4***STOP RATES 停机率5****STOP TIME 停机时间[027]0.0~600.0 SECS 10.0 SECS 秒读写5****STOP LIMIT停机极限[217]0.0~600.0 SECS 60.0 SECS 秒读写5****CONTACTOR DELAY 接触器延时[302]0.0~600.0 SECS 1.0 SECS 秒读写5****PROG STOP TIME 程序停机时间[026]0.0~600.0 SECS 0.1 SECS 秒读写5****PROG STOP LIMIT 程序停机极限[216]0.0~600.0 SECS 60.0 SECS 秒读写5****PROG STOP I LIM 程序停机电流极限[091]0.00~200.00%100.00%读写5****STOP ZERO SPEED 停机零速[029]0.00~100.00%2.00%读写4***CALIBRATION校准5****NOM MOTOR VOLTS 标称(额定)电机电压[521]100~875V 100VOLTS 伏特读写5****ARMATURE CURRENT 电枢电流[523] 2.0~15.0AMPS 2.0AMPS 安培读写5****FIELD CURRENT 励磁电流[524]0.2~4.0AMPS 0.2AMPS 安培读写5****ARMATURE V CAL.电枢电压校准[020]0.9800~1.1000 1.0000读写5****IR COMPENSATION I×R 补偿[021]0.00~100.00%0.00%读写5****ENCODER RPM 编码器每分钟转数[022]0~6000RPM 1000 RPM 转/分读写5****ENCODER LINES 编码器线数[024]10~50001000读写5****ANALOG TACH CAL 模拟测速校准[023]0.9800~1.1000 1.0000读写5****ZERO SPD. OFFSET 零速偏置[010]-5.00~5.00%0.00%读写5****SPDFBK ALM LEVEL 速度反馈报警电平[180]0.0~100.0%(h)50.0%读写5****STALL THRESHOLD 堵转阈值[263]0.00~200.00%95.00%读写5****STALL TRIP DELAY 堵转跳闸延时[224]0.1~600.0 SECS 10.0 SECS 读写5****REM TRIP DELAY 远程跳闸延时[541]0.1~600.0 SECS 10.0SECS 秒读写5****OVER SPEED LEVEL过速电平[188]0.00~200.00%125.00%读写读写读写读写读写励磁断开方式[186]组态使能(组态有效)[039]5****FID.QUENCH MODE 5****CONFIGURE ENABLE 5[174]****ARMATURE I (A9)电枢电流（A9）0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止0:QUENCH 断开;1:STANDBY 备用7******FLD.WEAK ENABLE 励磁削弱使能QUENCH 断开[025]0:UNIPOLAR 单极;1:BIPOLAR 双极BIPOLAR 双极0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止5****FIELD I CAL.励磁电流校准[182]0.9800~1.1000 1.0000读写4***INHIBIT ALARMS 禁止报警5****REM TRIP DELAY 远程跳闸延时[541]0.1~600.0 SECS 10.0SECS 秒读写4***CURRENT LOOP电流环5****CUR.LIMIT/SCALER 电流极限/换算(定标)器[015]0.00~200.00%100.00%读写5****MAIN CURR. LIMIT 主电流极限[421]0.00~200.00%200.00%读写5****PROP.GAIN 比例增益[016]0.00~200.0045.00读写5****INT.GAIN 积分增益[017]0.00~200.00 3.50读写5****AUTOTUNE自动调谐[018]0:OFF; 1:ON OFF读写5****FEED FORWARD 前馈[136]0.10~50.00 2.00读写5****DISCONTINUOUS 不连续(断续点)[137]0.00~200.00%12.00%读写5****ADDITIONAL DEM 附加给定[030]-200.00~200.00%0.00%读写5****POS.I CLAMP 正电流箝位[301]-100.00~100.00%0.00%读写5****NEG.I CLAMP 负电流箝位[048]-100.00~100.00%0.00%读写4***SPEED LOOP 速度环5****SPD.PROP.GAIN速度比例增益[014]0.00~200.0010.00读写5****SPD.INT.TIME CONST 速度积分时间常数[013]0.001~30.000SECS 0.500 SECS 秒读写5****INT.DEFEAT 积分失效[202]0:OFF; 1:ONOFF 读写0~3读写读写读写读写读写读写读写读写读写读写读写读写ENABLED 使能读写读写0:INHIBITED 禁止:1:ENABLED 使能INHIBITED 禁止0：FALSE 虚；1：TRUE 真TRUE 真ENABLED 使能ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止0:NEGATIVE 负极;1:POSITIVE 正极POSITIVE 正极2:ENCODER 编码器4Q(REGEN)再生速度反馈报警[081]ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能0:DISABLED 禁止;1:ENABLED 使能励磁故障[019]5555****TRIP RESET [305][028]****5073 RCV ERROR5073接收错误[111]跳闸复位****SPED FBK SELECT速度反馈选择****FIELD FAIL ****STALL TRIP(INHIBIT) 堵转跳闸DISABLED 禁止5****SPEED FBK ALARM 5****ENCODER ALARM 编码器报警[092]5****REM TRIP INHIBIT 远程跳闸禁止[540]50:DISABLED 禁止;1:ENABLED 使能ENABLED 使能5****BIPOLAR CLAMPS 双极箝位[090]电流给定隔离0:0FF =master(主);1:ON =slave(从属)OFF(主)5****REGEN MODE再生方式[201]0:DISABLED 禁止;1:ENABLED 使能ENABLED 使能0: 2Q(NON-REGEN)非再生; 1:4Q(REGEN)再生[119]主桥臂[527]5****ENCODER SIGN 编码器符号(极性)[049]****MASTER BRIDGE 5****I DMD.ISOLATE 0:ARM VOLTS FBK 电枢电压反馈[047]51:ANALOG TACH FBK 模拟测速反馈ARM VOLTS FBK 电枢电压反馈5****SPD.FBK.FILTER 速度反馈滤波器[547]0.000~1.000读写5****ADVANCED 先进功能(高级)6*****ADAPTION 自适应[268]0~30禁止7******SPD BRK1(LOW)速度断点1 (低)[269]0.00~100.00% 1.00%读写7******SPD BRK2(HIGE)速度断点2 (高)[270]0.00~100.00%5.00%读写7******PROP.GAIN 比例增益[271]0.00~200.00 5.00读写7******SPD.INT.TIME 速度积分时间[272]0.001~30.0000.500 SECS 秒读写6*****I GAIN IN RAMP 斜坡电流增益[274]0.0000~2.0000 1.0000读写6*****POS.LOOP P GAIN 位置环比例增益[273]-200.00~200.00%0.00%读写6*****ZERO SPD.QUENCH 零速断开7******ZERO SPD.LEVEL 零速电平[284]0.00~200.00%0.50%读写7******ZERO IAD LEVEL 零负载电流(IAD)电平[285]0.00~200.00%1.50%读写5****SETPOINTS 设定值6*****SETPOINT 1设定点 1[289]-105.00~105.00%0.00%读写6*****RATIO 2 (A3)比率 2 (A3)[007]-3.0000~3.0000 1.0000读写6*****SETPOINT 2 (A3)设定点 2 (A3)[290]-105.00~105.00%0.00%只读6*****SETPOINT 3设定点 3[291]-105.00~105.00%0.00%读写6*****SETPOINT 4设定点 4[041]-105.00~105.00%0.00%读写6*****MAX DEMAND 最大给定[357]0.00~105.00%105.00%读写6*****MIN DEMAND 最小给定[358]-105.00~0.00%-105.00%读写4***STANDSTILL静止5****ZERO THRESHOLD 零阈值[012]0.00~100.00%2.00%读写5****SOURCE TAG 源标记[306]0~49989读写4***SETPOINT SUM 1设定值合计 15****RATIO 1比率 1[006]-3.0000~3.00001.0000读写5****RATIO 0比率 0[208]-3.0000~3.00001.0000读写5****DIVIER 1除数 1[419]-3.0000~3.0000 1.0000读写5****DIVIER 0除数 0[420]-3.0000~3.00001.0000读写5****DEADBAD WIDTH 死区宽度[131]0.0~100.0%0.0%读写5****LIMIT 极限[375]0.00~200.00%105.00%读写5****INPUT 2输入 2[423]-200.00~200.00%0.00%读写5****INPUT 1输入 1[100]-200.00~200.00%0.00%读写5****INPUT 0输入 0[309]-200.00~200.00%0.00%读写读写读写读写读写读写[008]5****SIGN 15****SIGN 0符号 0[292]符号 1静止逻辑5****STANDSTILL LOGIC [011][009]0:NEGATIVE 负极;1:POSITIVE 正极POSITIVE 正极6*****SING 2 (A3)0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止3:ENCODER/ANALOG 编码/模拟组合反馈7******MODE 方式1:SPD FBK DEPENDENT 与速度反馈有关2:SPD ERROR DEPENDENT 与速度误差有关3:CUR.DEMAND DEPENDENT 与电流给定有关0:DISABLED 禁止;0:NEGATIVE 负极;1:POSITIVE 正极POSITIVE 正极0:NEGATIVE 负极;1:POSITIVE 正极POSITIVE 正极符号 2 (A3) (极性)3**PASSWORD 口令4***ENTER PASSWORD 输入口令[120]0×0000~0×FFFF 0×0000读写4***CHANGE PASSWORD 改变口令[121]0×0000~0×FFFF0×0000读写3**ALARM STATUS 报警状态最后报警[528]0×0000: 无现行报警0×0001: 超速0×0002: 丢失脉冲0×0004: 励磁电流0×0008: 散热器过热跳闸0×0010: 电机热敏电阻0×0020: 过压(VA)0×0040: 速度反馈0×0080: 编码器故障0×0100:励磁故障0×0200: 三相故障0×0400: 锁相环4***HEALTH WORD 正常字[115]0×00000×8218只读4***HEALTH STORE正常存储[116]0×00000×0000只读4***THERMISTOR STATE 热敏电阻状态 (未分配)[337]只读4***SPEED FBK STATE 速度反馈状态 (未分配)[472]只读3**MENUA 菜单4***MENU DELAY 菜单延时[038]0~6553531读写4***LANGUAGE 语言5****ENGLISH英语3**PARAMETER SAVE 参数储存3**SERIAL LINKS 串行连接4***MAIN PORT (P1)主通讯口 (P1)5****GROUP ID (GID)集群号(GID)[138]0读写5****UNIT ID (UID)单元号(UID)[139]0读写ASC ⅡBINARY 二进制OPTION 任选5****PROTOCOL(通讯)协议[148]EI ASC Ⅱ读写只读只读读写读写读写只读4***LAST ALARM4远程跳闸0×f006:PCB 版本0×ff06:产品代码0×f001:自动调谐失灵(中止)[526]4***BY-PASS PASSWORD 0：FALSE 虚；1：TRUE 真忽略口令 保留4***FULL MENUS 4***STALL TRIP 全菜单5****SRL LINK ENABLE 0:DISABLED 禁止;1:ENABLED 使能ENABLED 使能串行连接使能(启动)[146]0:DISABLED 禁止;1:ENABLED 使能ENABLED 使能***REMOTE TRIPFALSE 虚0×0000[542]堵转跳闸[112]0:0K 正确1:FAILED 失败OK 正确0：FALSE 虚；1：TRUE 真0×ff05:远程跳闸0×f200: 配置使能0×f400: 无操作面板0×0800: 5703接收错误0×1000: 堵转跳闸0×2000: 过电流跳闸0×f005: 外部跳闸0×8000: 交流互感器故障0×f001:自动调谐失误[037]300; 600; 1200; 24004800; 9600(缺省);192005****ESP SUP. (ASCⅡ)ESP支持(ASC Ⅱ)[152]DISABLED 读写5****CHANGEBAND (BIN)改变带(BIN)[144]0.00~327.67%0.00%读写5****ERROR REPORT 出错报告[158]0×0000~0×FFFF 0×00C0读写5****PNO. 7参数号7[142]0×0000~0×FFFF0×FFFF 读写5****OPTION ADDRESS 任选地址[499]0~327670读写5****OPTION VERSION 任选版本[303]0.00~99.990.00只读5****PARITY奇偶校验[334]ODD 奇/EVEN 偶EVEN 偶读写4***AUX PORT (P2)辅助通讯口(P2)5****SRL LINK ENABLE 串行连接使能(启动)[147]ENABLED读写5****GROUP ID (GID)集群号(GID)[140]0读写5****UNIT ID (UID)单元号(UID)[141]0读写5****PROTOCOL (通讯)协议[149]EI ASC Ⅱ读写5****BAUD RATE波特率[151]9600读写5****ESP SUP. (ASCⅡ)ESP支持(ASC Ⅱ)[153]DISABLED 读写5****CHANGEBAND (BIN)改变带(BIN)[145]0.00%读写5****ERROR REPORT 出错报告[159]0×00C0读写5****PNO. 7参数号7[143]0×FFFF 读写4***TEC OPTION技术任选项0: NONE1: RS4852: PROFIBUS DP 3: LINK 4: DEVICE NET 5: CAN OPEN 6: LON WORKS 7: TYPE 75****TEC OPTION IN 1技术任选输入 1[501]-32768~327680读写5****TEC OPTION IN 2技术任选输入 2[502]-32768~327680读写5****TEC OPTION IN 3技术任选输入 3[503]-32768~327680读写5****TEC OPTION IN 4技术任选输入 4[504]-32768~327680读写5****TEC OPTION IN 5技术任选输入 5[505]-32768~327680读写5****TEC OPTION FAULT 技术任选故障[506]NONE 只读5****TEC OPTION VER 技术任选版本[507]0×0000~0×FFFF 0×0000只读5****TEC OPTION OUT 1技术任选输出 1[508]0只读5****TEC OPTION OUT 2技术任选输出 2[509]只读4***SYSTEM PORT (P3)系统通讯口(P3)5****P3 SETUP P3设置0~30:DISABLED 禁止;1:5703MASTER 主机2:5703SLAVE 从机3:CELite(EIASC Ⅱ)6*****5703 SUPPORT 5703支持7******SETPT.RATIO 设定值比率[132]-3.0000~3.00000.0000读写DISABLED 禁止读写6*****MODE方式[130][150]9600读写5****TEC OPTION TYPE技术任选类型[500]NONE读写****BAUD RATE 5波特率7******5703 INPUT 5703输入[187]-300.00~300.00%0.00%只读******5703 OUTPUT5703输出[189]-300.00~300.00%0.00%只读******SCALED 5703 DATA 转换后5703数据[189]0.00%只读6*****BISYNCE SUPPORT 双同步支持7******GROUP ID (GID)集群号(GID)[329]0×0000~0×00070读写7******UNIT ID (UID)单元号(UID)[330]0×0000~0×000F0读写7******ESP SUP.(ASCⅡ) ESP支持(ASC Ⅱ)[328]DISABLED 禁止读写7******CHANGEBAND (BIN)改变带(BIN)[331]0.00%读写7******ERROR REPORT 出错报告[332]0×0000~0×FFFF0×00C0读写7******PNO. 7参数号7[333]0×0000~0×FFFF0×FFFF 读写6*****P3 BAUD RATE P3波特率[198]300~576009600读写5****DUMP MMI -> P3将MMI 信息传送给上位机5****DUP XFER <- P3从上位机传送数据给驱动器5****DUP XFER -> P3驱动器向上位机传送数据5****DUMP MMI (TX)将MMI信息传送给上位机6*****UP TO ACTION 直到作用5****DUP XFER (RX)从上位机传送数据给驱动器6*****UP TO ACTION 直到作用5****DUP XFER (TX)驱动器向上位机传送数据6*****UP TO ACTION直到作用54***PNO CONFIG 参数号配置5****PNO 112参数号 112[312]0~549354 (0)读写5****PNO 113参数号 113[313]0~54922 (0)读写5****PNO 114参数号 114[314]0~549209 (0)读写5****PNO 115参数号 115[315]0~54918 (0)读写5****PNO 116参数号 116[316]0~549170 (0)读写5****PNO 117参数号 117[317]0~54919 (0)读写5****PNO 118参数号 118[318]0~549174 (0)读写5****PNO 119参数号 119[319]0~54947 (0)读写5****PNO 120参数号 120[320]0~549304 (379)读写5****PNO 121参数号 121[321]0~54932 (380)读写5****PNO 122参数号 122[322]0~54933 (381)读写5****PNO 123参数号 123[323]0~54931 (382)读写5****PNO 124参数号 124[324]0~54924 (383)读写5****PNO 125参数号 125[325]0~54949 (384)读写5****PNO 126参数号 126[326]0~549201 (385)读写5****PNO 127参数号 127[327]0~549210 (0)读写3**SYSTEM系统4***SOFTWARE软件5****ENGLISH Nov 11 194***CONFIGURE I/O 配置输入/输出读写读写[039]0:DISABLED 禁止;1:ENABLED 使能DISABLED 禁止5****CONFIGURE ENABLE组态(配置)使能7******SETPT.SIGN 设定值符号****Serial Link Version Number 串行连接版本号 (未分配)0:NEGATIVE 负极;1:POSITIVE 正极[155]0×0000~0×FFFFPOSITIVE 正极[133]75****ANALOG INPUTS 模拟输入6*****ANIN 1 (A2)模拟输入 1 (A2)7******CALIBRTION 校准[230]-3.0000~3.0000 1.0000读写7******MAX VALUE 最大值[231]-300.00~300.00%100.00%读写7******MIN VALUE最小值[232]-300.00~300.00%-100.00%读写7******DESTINATION TAG 目的标记[246]0~549100读写6*****ANIN 2 (A3)模拟输入 2 (A3)7******CALIBRTION 校准[233]-3.0000~3.00001.0000读写7******MAX VALUE 最大值[234]-300.00~300.00%100.00%读写7******MIN VALUE 最小值[235]-300.00~300.00%-100.00%读写7******OUTPUT输出[493]XXXX.X %只读6*****ANIN 3 (A4)模拟输入 3 (A4)7******CALIBRTION 校准[236]-3.0000~3.00001.0000读写7******MAX VALUE 最大值[237]-300.00~300.00%100.00%读写7******MIN VALUE最小值[238]-300.00~300.00%-100.00%读写7******DESTINATION TAG 目的标记[249]0~5495读写6*****ANIN 4 (A5)模拟输入 4 (A5)7******CALIBRTION 校准[239]-3.0000~3.00001.0000读写7******MAX VALUE 最大值[240]-300.00~300.00%100.00%读写7******MIN VALUE最小值[241]-300.00~300.00%-100.00%读写7******DESTINATION TAG 目的标记[250]0~54948读写6*****ANIN 5 (A6)模拟输入 5 (A6)7******CALIBRTION 校准[242]-3.0000~3.00001.0000读写7******MAX VALUE 最大值[243]-300.00~300.00%100.00%读写7******MIN VALUE最小值[244]-300.00~300.00%-100.00%读写7******DESTINATION TAG 目的标记[247]0~549301读写5****ANALOG OUTPUTS 模拟输出6*****ANOUT 1 (A7)模拟输出 1 (A7)7******% TO GET 10V 获得10V 的百分数[245]-300.00~300.00%100.00%读写7******OFFSET偏置[464]-100.00~100.00%0.00%读写7******SOURCE TAG 源标记[251]0~54962读写6*****ANOUT 2 (A8)模拟输出 2 (A8)7******% TO GET 10V 获得10V 的百分数[248]-300.00~300.00%100.00%读写7******OFFSET偏置[465]-100.00~100.00%0.00%读写7******SOURCE TAG 源标记[252]0~54963读写5****DIGITAL INPUT数字输入6*****DIGITAL INPUT C4数字输入 C47******DESTINATION TAG 目的标记[494]0~549496读写6*****DIGITAL INPUT C5数字输入 C57******DESTINATION TAG 目的标记[495]0~549497读写6*****DIGIIN 1 (C6)数字输入 1 (C6)7******VALUE FOR TRUE “真”值[103]-300.00~300.00%0.01%读写7******VALUE FOR FALSE“虚”值[104]-300.00~300.00%0.00%读写读写读写7******MODULUS 模件0：FALSE 虚；1：TRUE 真FALSE 虚0：FALSE 虚；1：TRUE 真FALSE 虚[362][363]7******MODULUS 模件6*****DIGIIN 2 (C7)数字输入 2 (C7)7******VALUE FOR TRUE “真”值[106]-300.00~300.00%0.01%读写7******VALUE FOR FALSE “虚”值[107]-300.00~300.00%0.00%读写7******DESTINATION TAG 目的标记[105]0~549118读写6*****DIGIIN 3 (C8)数字输入 3 (C8)7******VALUE FOR TRUE “真”值[109]-300.00~300.00%0.01%读写7******VALUE FOR FALSE “虚”值[110]-300.00~300.00%0.00%读写7******DESTINATION TAG 目的标记[108]0~549119读写5****DIGITAL OUTPUT 数字输出6*****DIGOUT 1 (B5)数字输出 1 （B5）7******THRESHOLD (>)阈值(＞)[195]-300.00~300.00%0.00%读写7******SOURCE TAG 源标记[097]0~54977读写6*****DIGOUT 2 (B6)数字输出 2 （B6）7******THRESHOLD (>)阈值(＞)[196]-300.00~300.00%0.00%读写7******SOURCE TAG 源标记[098]0~549122读写6*****DIGOUT 3 (B7)数字输出 3 （B7）7******THRESHOLD (>)阈值(＞)[197]-300.00~300.00%0.00%读写7******SOURCE TAG 源标记[099]0~549125读写6*****CONFIGURE 57035703配置(组态)7******SOURCE TAG源标记[134]0~54989读写7******DESTINATION TAG 目的标记[135]0~54941读写5****BLOCK DIAGRAM 方框图(组态)6*****RAISE/LOWER DEST 上升/下降目的(号)[260]0~5490读写6*****RAMP O/P DEST 斜坡输出目的(号)[293]0~549291读写6*****SPT SUM 1 DEST 设定值合计1目的(号)[294]0~549289读写6*****PID O/P DEST PID 输出目的(号)[400]0~5490读写6*****DIAMETER 直径[431]0~5490读写6*****TAPER锥度[422]0~5490读写6*****SETPOINT SUM 2设定值合计2[450]0~5490读写6*****POS. I CLAMP 正电流箝位[435]0~5490读写6*****NEG. I CLAMP 负电流箝位[436]0~5490读写6*****TENS+COMP CALC.张力+补偿计算[478]0~549读写5****INTERNAL LINKS 内部连接6*****LINK 1连接 17******SOURCE TAG源标记[364]0~549读写读写读写读写读写读写读写非FALSE 虚0：FALSE 虚；1：TRUE 真[361]******MODULUS 7******INVERTED 模件[045]0：FALSE 虚；1：TRUE 真TRUE 真0：FALSE 虚；1：TRUE 真TRUE 真0：FALSE 虚；1：TRUE 真FALSE 虚非[360]0：FALSE 虚；1：TRUE 真FALSE 虚7******MODULUS 模件[044]7******INVERTED 非[359]0：FALSE 虚；1：TRUE 真TRUE 真7******MODULUS 模件[043]7******INVERTED 76*****LINK 2连接 27******SOURCE TAG源标记[366]0~5490读写7******DESTINATION TAG 目的标记[367]0~5490读写6*****LINK 3连接 37******SOURCE TAG源标记[368]0~5490读写7******DESTINATION TAG 目的标记[369]0~5490读写6*****LINK 4连接 47******SOURCE TAG源标记[370]0~5490读写7******DESTINATION TAG 目的标记[371]0~5490读写6*****LINK 5连接 57******SOURCE TAG源标记[454]0~5490读写7******DESTINATION TAG 目的标记[455]0~5490读写6*****LINK 6连接 67******SOURCE TAG源标记[456]0~5490读写7******DESTINATION TAG 目的标记[457]0~5490读写6*****LINK 7连接 77******SOURCE TAG源标记[458]0~5490读写7******DESTINATION TAG 目的标记[459]0~5490读写6*****LINK 8连接 87******SOURCE TAG源标记[460]0~5490读写7******DESTINATION TAG 目的标记[461]0~5490读写6*****LINK 9连接 97******SOURCE TAG源标记[467]0~5490读写7******DESTINATION TAG 目的标记[468]0~5490读写6*****LINK 10连接 107******SOURCE TAG源标记[469]0~5490读写7******DESTINATION TAG 目的标记[470]0~5490读写6*****LINK 11连接 117******SOURCE TAG源标记[390]0~5490读写7******DESTINATION TAG 目的标记[391]0~5490读写7******ADVANCED 高级(先进)[392]0:OFF; 1:ONOFF 读写0~60:SWITCH 转换1:INVERTER 非2:AND 与3:OR 或5:MODULUS 模值7******AUX. SOURCE 辅助源[394]0~5490读写6*****LINK 12连接 127******SOURCE TAG源标记[395]0~5490读写7******DESTINATION TAG 目的标记[396]0~5490读写7******ADVANCED 高级(先进)[397]0:OFF; 1:ON OFF 读写0~60:SWITCH 转换1:INVERTER 非2:AND 与3:OR 或读写读写SWITCH7******MODE 方式[398]6:COMPARATOR 比较器******MODE 方式[393]4:SIGN CHANGER 符号改变SWITCH7。

欧陆590C、591C励磁故障，运行报警FIELD FAILED解决方法[复制链接]昨夜星辰中级会员•串个门•加好友•打招呼•发消息电梯直达楼主发表于 2012-8-24 17:58:49 |只看该作者|倒序浏览欧陆590C、591C励磁故障，运行报警FIELD FAILED解决方法收到两台欧陆591C，或者说是派克PARKER591C也可以，270A的直流驱动器，如上图。

故障方面，一台运行报警FIELD FAILED励磁故障，另一台是三相输入端子螺丝孔打火，如下图闪电符号处就是打火的螺丝，板已烧穿，只能飞线，好在线不用飞太长。

另外，由于打火，把三相输入的互感器也烧坏了。

上面打火的机子也没什么好修的，查一下保险没烧，量了一下电枢的三个可控硅也正常，励磁模块正常后，看来问题不是很大，就是互感器可能有点难找，找了几家，最后买到一个，其型号分两行写开，上面写BE1624 9810 下面标CO388100。

由于找了好几家，确定其型号为CO388100，或者你对卖家说买一个590C——270A用的三相输入互感器，如果对方比较熟悉很容易就找到相同的，不过，还是那句话，不太好找，也不太好绕。

有现成的主板就换一下主板，试了一下，还是报励磁故障。

确定下面的驱动板故障。

如下图上方两个白色的变压器就是励磁驱动变压器，前后量了一下相关的驱动电路，也是没有问题的。

由于励磁方面，印象中是用斩波调压的，好像还有一组检测三相输入检测相位的电路，好像就是由下图中的LM324和339完成，具体是哪一个，手头有点别的活要在急，没时间画电路图，就顺手换一下324和339，故障消除。

由于差不多有一年没搞欧陆了，所以好多曾经记得的东西都很模糊了。

在抽屉翻出个欧陆的接线排，这类端子排我们之前都是做好的，具体接线如下图。

，电位器是10K10圈。

由于上一次试机时，试的是590P的机子，他有双方向转动，当时把电位器的两条黑线接在了B3和B4端子处，也就是用了电位器接在+10V和—10V之间，忘了改了，本应该像下面图中接到A1和B3供0-10V 电压。

调速器概述如何工作用简单术语讲，调速器就是使用控制环（一个内部的电流环和一个外部的速度环）来控制直流电机。

这些控制环在应用框图里可以看到。

框图显示了调速器所有的软件接口关系。

使用操作平台，你能选择调速器所使用的控制环中的两者之一； ▲电流环▲速度环（默认）为了调速器更有效的控制，通常提出一个电流和速度反馈信号给一个相应的环。

电流反馈传感器是内置式的，然而速度反馈直接是电枢感应电路提供（默认），或有模拟测速发电机、编码器提供，或将微测速器连接到相关的任选面板来进行。

若将速度限定时，你可以通过电机磁场的控制，也就是励磁，进一部修整调 电枢电压速器的运行。

通过消减励 200V 磁电流可以获得电机转速的提高，并且可以超过 励磁电流5.7A DC 电机的额定电枢电压所能获得的速度。

插上一个COMMS 任选技术盒，调速器可以链接一个网络，并被PLC/SCADA 或其它智能设备所控制。

控制特点控制控制线路完全和动力线路隔离（SELV）输出控制●三相全控晶闸管桥●微处理器实现相控扩展的触发范围●可以使用45到65HZ的频率输入作为50或60HZ的电源供应控制功能●全数字式●先进的PI调节，具有完全匹配的电流环，以达到最佳动态运行性能●电流环具有自整定功能●可调速的PI，具有积分分离功能速度控制●采用电枢电压反馈，具有IR补偿●采用编码器反馈，或模拟测速发电机速度范围●用测速发电机反馈，标准为100：1稳态精度●有数字设定值的编码器反馈（串行线路或P3）为0.01%●模拟测速器反馈为0.1%●电压反馈为2%●使用QUADRALOCMKⅡ5720数字控制器可达到绝对精确(误差为0.0%)注意:长期模拟精度，要受测速发电机温度稳定性的影响。

调整软件里的所有调整可在操作平台或是通过串行口来改变，操作平台除了诊断方便外，还提供参数和菜单的监控和标准。

保护●高性能MOVS ●过电流（瞬态）●过电流（与时间成反比）●励磁故障●速度反馈故障●电动机过热●晶闸管组过热●静止逻辑●晶闸管触发电路故障●堵转保护●晶闸管缓冲器网络零速检测诊断●完全计算机化，锁存第一故障，自动显示●数字液晶显示器控制（LCD）●全部诊断信息可通过RS422/485得到●发光二极管（LED）电路状态显示产品代码的含义这个产品完全用文字和数字的代码定义，代表了调速器怎样校准，以及出厂时的各种设置。

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线（1）L、N（辅助电流输入。

作为控制器控制电源输入）端子接AC220V 为控制电路供电。

（2）L1、L2、L3（三相主电源输入）接AC380V为主电路供电。

（3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。

（4）F+、F- （励磁输出。

F-为负，F+为正。

）接励磁端口。

上述端子一般分布图2、控制端子接线。

(1)、模拟端子A1 零伏电位，与 B1、C1 同电位，与地线隔离。

A2 模拟输入 1。

默认功能为速度输入，可修改。

A3 模拟输入 2。

默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。

C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。

A4 模拟输入 3。

默认功能为斜坡速度输入，可修改。

A5 模拟输入 4。

默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。

C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。

可修改。

A6 模拟输入 5。

默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。

A7 模拟输出 1。

默认功能为速度反馈输出，可修改。

A8 模拟输出 2。

默认功能为速度给定输出，可修改。

A9 模拟输出 3。

默认功能为电流反馈输出，不可修改。

（2）数字端子B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。

面板示意图三、接线1、主回路接线（1）L、N（辅助电流输入。

作为控制器控制电源输入）端子接AC220V 为控制电路供电。

（2）L1、L2、L3（三相主电源输入）接AC380V 为主电路供电。

（3）A+、A-（电枢输出，A+正极，A-负极）接电枢端口。

（4）F+、F- （励磁输出。

F-为负，F+为正。

）接励磁端口。

上述端子一般分布图2、控制端子接线。

(1)、模拟端子A1 零伏电位，与 B1、C1 同电位，与地线隔离。

A2 模拟输入 1。

默认功能为速度输入，可修改。

A3 模拟输入 2。

默认功能为辅助速度或电流输入,在默认功能下，由 C8 来切换其输入功能。

C8 低态时为速度输入量，C8 高态时为电流量（电流控制方式），不可修改。

A4 模拟输入 3。

默认功能为斜坡速度输入，可修改。

A5 模拟输入 4。

默认功能为辅助（负）电流箝位，默认功能下由 C6 确定其是否使用。

C6 为低态时不使用此功能，C6 为高态时使用其功能来对负电流进行箝位。

可修改。

A6 模拟输入 5。

默认功能为主电流箝位或辅助（正）电流箝位，默认功能下由 C6 切换其输入功能，C6 为低态时为主电流箝位，同时作用于正负电流的箝位，可修改。

A7 模拟输出 1。

默认功能为速度反馈输出，可修改。

A8 模拟输出 2。

默认功能为速度给定输出，可修改。

A9 模拟输出 3。

默认功能为电流反馈输出，不可修改。

（2）数字端子B5 数字输出 1，默认功能为电机零速检测，当电机零速时为高态（+24V 输出），当电机运转时为低态（0V 输出）可修改。
