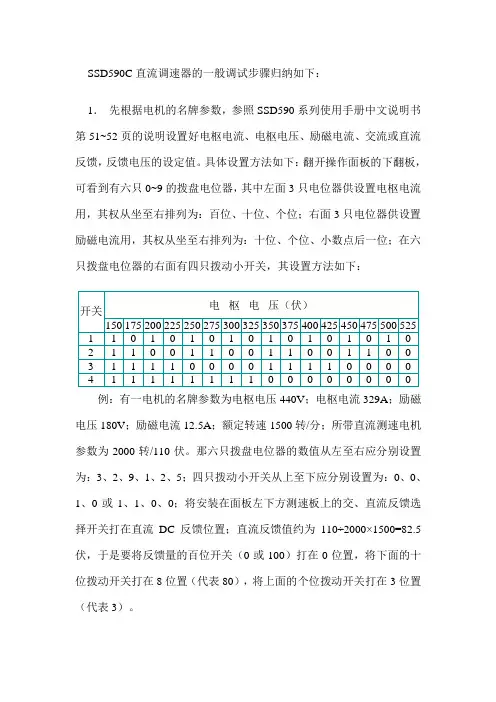

SSD590C直流调速器的一般调试步骤归纳如下：1．先根据电机的名牌参数，参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。

具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。

那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置；直流反馈值约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。

2．调速器首次通电时，在将四个操作键（↑键、↓键、E键、M键）都按下的情况下，给调速器送控制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；下行显示：MENU LEVEL。

广州科沃—工控维修的1203．按一下M键，此时，液晶屏上行显示：MENU LEVEL；下行显示DIAGNOSTICS（诊断）。

按一下↓键，液晶屏下行显示变为SETUP PARAMETERS（设定参数），按一下M键（进入下一级子菜单），液晶屏上行显示：SETUP PARAMETERS，（原来在液晶屏下行显示的内容到了液晶屏的上行，液晶屏下行显示：RAMPS；按数下↓键，直至液晶屏下行显示：FIELD CONTROL（磁场控制）。

专业维修派克590P系列，派克591P系列，派克590C系列，派克591C系列。

590P直流调速器参数快速设置步骤通电后按M键直到出现DIAGNOSTS(诊断)后按向上的键头，找到CONFIGURE DRIVE（配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效）,按M键进入菜单，将DISABLE（不允许）改成ENABLE（允许）,此时面板灯闪烁，按E键退出；按向下的键头，找到NOM MOTOR VOLTS（电枢电压）,按M键进入菜单，输入额定电枢电压，按E键退出;按向下键头找到ARMATURE CURRENT(电枢电流)，按M键进入菜单，输入额定电枢电流，按E键退出；按向下键头找到FIELD CURRENT(励磁电流)，按M键进入菜单，输入额定励磁电流，按E键退出；找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL（电流控制），按E键退出；（如果采用电压控制，请将FLD.VOLTS RATIO(励磁电压比率)菜单下面的百分比参数按如下方式设定：%=电机的额定励磁电压/调速器电源进线电压；例如：电机的额定励磁电压为180V，电源进线电压为380V,那么百分比=180V/380V=47%,那么请在励磁电压比率菜单中输入47%）；按向下键头找到SPEED FBK SELECT(速度反馈选择)，按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH(测速反馈)或ENCODER(编码反馈)，选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE（组态有效）,按M键进入，把ENABLE（允许）改成DISABLE（不允许）,此时面板不再闪烁。

按E一直退到底。

自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁则不需要，调速器会自动禁止），为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP(设定参数-电流环)中，找到AUTOTUNE菜单，将OFF改为ARMATURE（电枢）,然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

欧陆590直流调速器参数快速设置说明(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除欧陆590直流调速器参数快速设置说明590P的参数快速设置：通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE（配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单，输入额定电枢电压，按E键退出；按向下的键找到ARMATURE CURRENT（电枢电流），按M键进入菜单，输入额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励磁电流，按E键退出；找到 MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选择），按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE（组态有效），按M 键进入，把ENABLE（允许）改成DISABLE（不允许），此时面板不再闪烁。

按E一直退到底。

参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。

按E键一直退到底。

*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

590调机步骤：1、励磁调试：590上控制电源，先把励磁的控制方式改为电压控制（默认是电压控制），把电压比率从较小开始，一般可以从20%开始；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590，这时励磁电压会以380V×20%=76V的电压加到电机励磁线圈上，此时，把电压比率慢慢的加大，一直加到电机的励磁额定电压的90%，例如，额定励磁电压为180V就加到40%左右，从万能表上可以看到电压很平稳的慢慢加大380V×40%=152V，电压显示很平稳不会中跳动，表明一切正常。

正常之后，分闸停止590，把是电压比率调为额定励磁电压对应的比率，把励磁控制方式改为电流控制，把电流调为励磁的额定电流。

再次合闸启动590，能看到励磁电流慢慢的加到额定电流，从诊断中，励磁电流给定与励磁电流反馈相差不到0.1%，励磁触发角在1-2角度内变动，表明励磁电流控制正常。

完成励磁调试，分闸停止590。

保存参数。

2、电枢调试：上590控制电源，先把励磁调置为禁止，把590的输出电流调为电机电枢额定电流的30%，把电流极限参数设置为20%，电流限幅设置为0%，速度环的反馈方式选为电压反馈；在确认励磁线与电枢线接正确，控制端子线接线正确，速度给定电位器降为零后，合闸启动590。

此时，先从诊断中看速度反馈是否有数值，正常数值应为0%，如有一不停变化的值在里面，表明反馈有零飘，这种原因多数是地线没有接好，检查地接是否接好，对地电阻是否达到要求（不大于8欧母）；然后，再加10%的速度给定，但电机不会转动，因为没有给出励磁，电流限幅为0，从诊断中应看到有100%的电流给定，电流反馈为0，这时表明590启动正常；此时，再回到电流环里的电流限幅里，从0%慢慢的加上来，一直加到20%，对应电流极限中的20%，这时从电流表中能看到电流慢慢的加大，从电抗器传出电流流过的声音，在诊断中对比电流给定与电流反馈，相差不能超过5%（在没有做电流自整定之前这个值会大点）。

欧陆590C直流调速器的一般调试步骤1．先根据电机的名牌参数，参照ssd590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。

具体设置方法如下：翻开操作面板的下翻板，可看到有六只0~9的拨盘电位器，其中左面3只电位器供设置电枢电流用，其权从坐至右排列为：百位、十位、个位；右面3只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：例：有一电机的名牌参数为电枢电压440v；电枢电流329a；励磁电压180v；励磁电流12.5a；额定转速1500转/分；所带直流测速电机参数为2000转/110伏。

那六只拨盘电位器的数值从左至右应分别设置为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0或1、1、0、0；将安装在面板左下方测速板上的交、直流反馈选择开关打在直流dc反馈位置；直流反馈值约为110÷2000×1500=82.5伏，于是要将反馈量的百位开关（0或100）打在0位置，将下面的十位拨动开关打在8位置（代表80），将上面的个位拨动开关打在3位置（代表3）。

2．调速器首次通电时，在将四个操作方式键（↑键、↓键、e键、m键）都按下的情况下，给调速器送来掌控电源（并使调速器的所有参数都恢复正常至出厂坏死值），此时，调速器液晶屏下行表明：digitaldcdrive；上行表明：menulevel。

3．按一下m键，此时，液晶屏上行显示：menulevel；下行显示diagnostics（诊断）。

按一下↓键，液晶屏下行显示变为setupparameters（设定参数），按一下m键（进入下一级子菜单），液晶屏上行显示：setupparameters，（原来在液晶屏下行显示的内容到了液晶屏的上行，液晶屏下行显示：ramps；按数下↓键，直至液晶屏下行显示：fieldcontrol（磁场控制）。

欧陆590直流调速器参数快速设置说明-CAL-FENGHAI.-(YICAI)-Company One1欧陆590直流调速器参数快速设置说明590P的参数快速设置：通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE（配置调速器），按M键进入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单，输入额定电枢电压，按E键退出；按向下的键找到ARMATURE CURRENT（电枢电流），按M键进入菜单，输入额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励磁电流，按E键退出；找到 MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选择），按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按向上键找到CONFIGURE ENABLE（组态有效），按M键进入，把ENABLE（允许）改成DISABLE（不允许），此时面板不再闪烁。

按E一直退到底。

参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。

按E键一直退到底。

*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE 菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。
