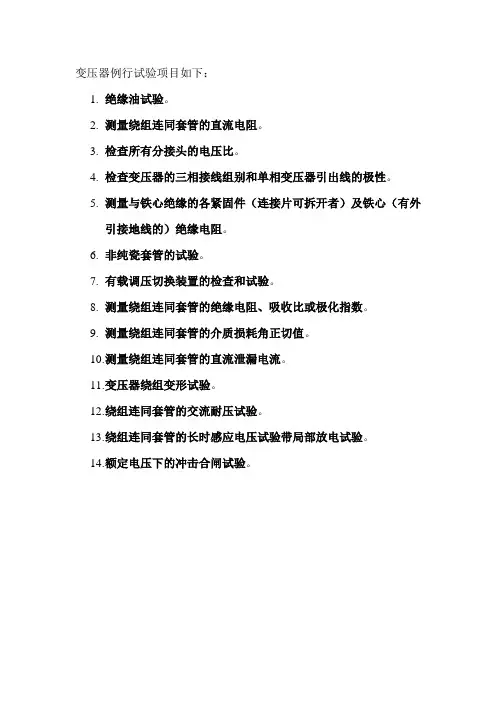

变压器试验项目

变压器试验项目分为哪两类？包括哪些内容？答：变压器试验项目可分为绝缘试验和特性试验两类。

(1)绝缘试验有：绝缘电阻和吸收比试验、测量介质损耗因数、泄漏电流试验、变压器油试验及工频耐压和感应耐压试验，对220kV及以上变压器应做局部放电试验。

330kV及以上变压器应做全波及操作波冲击试验。

(2)特性试验有：变比、接线组别、直流电阻、空载、短路、温升及突然短路试验。

干式变压器容量630KVA 10KV及做耐压试验时噪音很大是什么原因导致的啊你指的噪音，我不知道是什么样子声音,做耐压试验时，由于电气距离的原因会有三种声音“噼啪噼啪”：是空气电离的声音“zi,zi”：是空气流注的声音= “啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点空气就会被击穿。

如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符合国标要求的。

如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的，但是出现流注的变压器长期运行的风险较大。

耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。

E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿度下耐受场强大致为0.7KV/mm。

当电场大于这个值时，分子就会容易电离。

但是只要空气不被击穿，就不会导电。

顺便说一下，变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应以复合绝缘考虑。

干式变压器到现场后我们应该检测那些项目啊？首先应该用摇表进行高压触头与低压触头的是否良好进行检查，如果条件允许还要对它进行绝缘检测不过一般厂家拉来前都进行过检测了你可以像他们要那个检测合格证如果你是电力系统人员的话这些你要注意以为你帮别人安装完验收的时候估计他们会提出这个要求！具体的还有很多你根据现场而判定1、绝缘电阻测试（高对低、高对地、高低对地）≥2500MΩ2、绕组直流电阻（不平衡率≤2%）3、工频耐压测试（出厂值的80%/1分种）≥28KV4、温控装置模拟动作试验变压器检测方法与经验1、色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。

根据测出的电阻值大小，可具体分下述三种情况进行鉴别：A、被测色码电感器电阻值为零，其内部有短路性故障。

B、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。

2、中周变压器的检测A、将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。

B、检测绝缘性能将万用表置于R×10k挡，做如下几种状态测试：(1)初级绕组与次级绕组之间的电阻值；(2)初级绕组与外壳之间的电阻值；(3)次级绕组与外壳之间的电阻值。

上述测试结果分出现三种情况：(1)阻值为无穷大：正常；(2)阻值为零：有短路性故障；(3)阻值小于无穷大，但大于零：有漏电性故障。

3、电源变压器的检测A、通过观察变压器的外貌来检查其是否有明显异常现象。

如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

B、绝缘性测试。

用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。

否则，说明变压器绝缘性能不良。

C、线圈通断的检测。

将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。

D、判别初、次级线圈。

电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。

再根据这些标记进行识别。

E、空载电流的检测。

(a)直接测量法。

将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。

当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。

此值不应大于变压器满载电流的10％～20％。

一般常见电子设备电源变压器的正常空载电流应在100mA左右。

如果超出太多，则说明变压器有短路性故障。

(b)间接测量法。

在变压器的初级绕组中串联一个10/5W的电阻，次级仍全部空载。

把万用表拨至交流电压挡。

加电后，用两表笔测出电阻R两端的电压降U，然后用欧姆定律算出空载电流I 空，即I空=U/R。

F、空载电压的检测。

将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组≤±10％，低压绕组≤±5％，带中心抽头的两组对称绕组的电压差应≤±2％。

G、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质量较好，允许温升还可提高。

H、检测判别各绕组的同名端。

在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。

采用串联法使用电源变压器时，参加串联的各绕组的同名端必须正确连接，不能搞错。

否则，变压器不能正常工作。

I、电源变压器短路性故障的综合检测判别。

电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常。

通常，线圈内部匝间短路点越多，短路电流就越大，而变压器发热就越严重。

检测判断电源变压器是否有短路性故障的简单方法是测量空载电流(测试方法前面已经介绍)。

存在短路故障的变压器，其空载电流值将远大于满载电流的10％。

当短路严重时，变压器在空载加电后几十秒钟之内便会迅速发热，用手触摸铁心会有烫手的感觉。

此时不用测量空载电流便可断定变压器有短路点存在。

新闻关键词：变压器检测,变压器检测方法,变压器检测经验干式变压器到现场后我们应该检测那些项目啊？首先应该用摇表进行高压触头与低压触头的是否良好进行检查，如果条件允许还要对它进行绝缘检测不过一般厂家拉来前都进行过检测了你可以像他们要那个检测合格证如果你是电力系统人员的话这些你要注意以为你帮别人安装完验收的时候估计他们会提出这个要求！具体的还有很多你根据现场而判定1、绝缘电阻测试（高对低、高对地、高低对地）≥2500MΩ2、绕组直流电阻（不平衡率≤2%）3、工频耐压测试（出厂值的80%/1分种）≥28KV4、温控装置模拟动作试验电力变压器试验项目及高压试验仪器配置表变压器耐压试验频率变压器耐压试验频率目前，变压器的交流耐压只限于工频耐压，而国际上工业频率主要指50Hz和60Hz两种，故IEC标准规定对高压绝缘的工业试验频率范围为45-65Hz，在我国额定工频为50Hz。

GB/T16927.1-1997规定工频试验频率范围为45-55H油浸式电力变压器交流试验电压品小。

变压器的空载试验和短路试验1、变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。

空载电流用它与额定电流的百分数表示，即：进行空载试验的目的是：测量变压器的空载损耗和空载电流；验证变压器铁心的设计计算、工艺制造是否满足技术条件和标准的要求；检查变压器铁心是否存在缺陷，如局部过热，局部绝缘不良等。

变压器的短路试验就是将变压器的一组线圈短路，在另一线圈加上额定频率的交流电压使变压器线圈内的电流为额定值，此时所测得的损耗为短路损耗，所加的电压为短路电压，短路电压是以被加电压线圈的额定电压百分数表示的：此时求得的阻抗为短路阻抗，同样以被加压线圈的额定阻抗百分数表示：变压器的短路电压百分数和短路阻抗百分数是相等的，并且其有功分量和无功分量也对应相等。

进行负载试验的目的是：计算和确定变压器有无可能与其它变压器并联运行；计算和试验变压器短路时的热稳定和动稳定；计算变压器的效率；计算变压器二次侧电压由于负载改变而产生的变化。

2、变压器空载和负载试验的接线和试验方法对于单相变压器，可采用图1所示的接线进行空载试验。

对于三相变压器，可采用图2和图3所示的两瓦特表法进行空载试验。

图2为直接测量法，适用于额定电压和电流较小，用电压表和电流表即可直接进行测量的变压器。

当变压器额定电压和电流较大时，必须借助电压互感器和电流互感器进行间接测量，此时采用图3接线方式。

图1 单相变压器空载试验接线图2 三相变压器空载试验的直接测量空载试验时，在变压器的一侧（可根据试验条件而定）施加额定电压，其余各绕组开路。

短路试验的接线方式和空载试验的接线基本相似，所不同的是要将非加压的线圈三相短接而不是开路。

对于三线圈的变压器，每次试一对线圈（共试三次），非被试线圈应为开路。

短路试验时，在变压器的一侧施加工频交流电压，调整施加电压，使线圈中的电流等于额定值；有时由于现场条件的限制，也可以在较低电流下进行试验，但不应低于。

图3 三相变压器空载试验的间接测量3、试验要求和注意事项试验电压一般应为额定频率、正弦波形，并使用一定准确等级的仪表和互感器。

如果施加电压的线圈有分接，则应在额定分接位置。

试验中所有接入系统的一次设备都要按要求试验合格，设备外壳和二次回路应可靠接地，与试验有关的保护应投入，保护的动作电流与时间要进行校核。

三相变压器，当试验用电源有足够容量，在试验过程中保持电压稳定。

并为实际上的三相对称正弦波形时，其电流和电压的数值，应以三相仪表的平均值为准。

联结短路用的导线必须有足够的截面，并尽可能的短，连接处接触良好。

4、试验结果的计算1、空载试验结果的计算三相变压器用上述三瓦特表法测量时，其空载电流和空载损耗可按下式进行计算：式中：、、分别是CT的变比；、、分别是PT的变比；、、是三相空载电流的实测值；、、是三相施加试验电压；空载电流实测平均值；试验施加线电压平均值；、被试线圈额定线电压和额定电流；、、是电流、电压、瓦特表本身的倍数；、两个瓦特表测得的损耗功率；算得的空载电流百分数；算得的空载损耗；、幂次，决定于磁路硅钢片的种类，可从专门的表格中查出。

2、短路试验结果的计算三相变压器用上述三瓦特表法测量时，其负载损耗和短路电压可按下式进行计算：式中：、、是三相短路电流实测值；、、三相CT的变流比；、是反映A和C相电流测得的损耗功率；、、是AB、BC和CA的PT变比；、是瓦特表本身的倍数；变压器交接试验项目[ 作者：admin 转贴自：中国电力试验设备网点击数：1209 更新时间：2009-9-25 ]变压器交接试验项目修改说明由于其他试验尤其是高压绝缘试验应在在绝缘油试验合格的基础上进行，本次修订中将绝缘油试验从11位提到第1位，并加入SF6气体试验要求油浸式变压器油中色谱分析对放电、过热等多种故障敏感，是目前非常有效的变压器检测手段。
