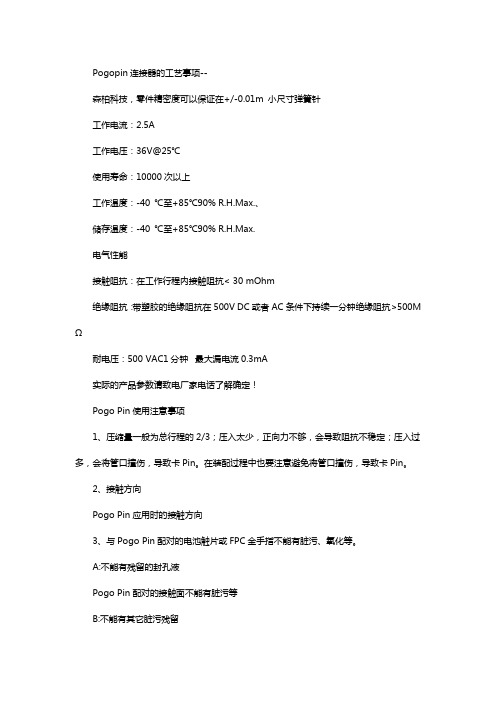

Pogopin连接器的工艺事项--森柏科技，零件精密度可以保证在+/-0.01m 小尺寸弹簧针工作电流：2.5A工作电压：36V@25℃使用寿命：10000次以上工作温度：-40 ℃至+85℃90% R.H.Max.、储存温度：-40 ℃至+85℃90% R.H.Max.电气性能接触阻抗：在工作行程内接触阻抗< 30 mOhm绝缘阻抗：带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟绝缘阻抗>500M Ω耐电压：500 VAC1分钟最大漏电流0.3mA实际的产品参数请致电厂家电话了解确定！Pogo Pin使用注意事项1、压缩量一般为总行程的2/3；压入太少，正向力不够，会导致阻抗不稳定；压入过多，会将管口撞伤，导致卡Pin。
在装配过程中也要注意避免将管口撞伤，导致卡Pin。
2、接触方向Pogo Pin应用时的接触方向3、与Pogo Pin配对的电池触片或FPC金手指不能有脏污、氧化等。
A:不能有残留的封孔液Pogo Pin配对的接触面不能有脏污等B:不能有其它脏污残留Pogo Pin装配使用中避免碰到塑胶隔栏4、Pogo Pin头部及管口在装配和使用中避免碰到塑胶隔栏。
Pogo Pin装配使用中避免碰到塑胶隔栏Pogo Pin弹簧针看似一个简单的零件，但如果没有一个有良好品质控制和完善的制造工艺水平，非常容易出现掉电和卡pin，或耐久性（寿命）过短问题。
其工艺极其精细复杂，从车床加工，电镀，组装，每道工序都可能带来严重的隐患。
比如车床加工，应该用日本走心自动车床加工，这m内，可多数的工厂都是用走刀机加工，精度完全没办法保证。
其二，车床加工的表面光洁度，尤其是针管的内表面光洁度非常关键。
绝大多数工厂没有表面粗糙度测试设备，根本没有监管该重要参数。
电镀工艺方面，镀层的厚度对成本构成有巨大影响，TOPLINK的镀金是16u",可多数其他品牌都在1～2u",差距很大。
连接器设计Pogo pin篇连接器研发概述：.连接器(CONNECTOR)的定义﹕是泛指所有用在电子讯号与电源上的连接器组件及附属配件, 连接器是所有讯号的桥梁, 其质量良莠不仅影响电流与讯号传输的可靠度, 并会牵动整个电子机器的运作质量.连接器种类: 电子连接器一般可分为I/O( Input /Output)与Interconnection 二类, 其中 I/O类用于计算机系统与外围设备的连接. 如鼠标, 显示器, 键盘 , 列表机绘图机与网络系统间的讯号传输使用.而Interconnection则应用在主系统与外围设备内,为电子零装载与各系统模块间电器讯号连接, 相关产品有集成电路插座(ZIF系列)及板缘连接器( SLOT, DDR, PCI等).1. 连接器产品设计一般情况下有以下流程:产业趋向或客户需求必要条件设计及分析（材料分析工具,测试工具）设计原型及确认规格承认生产标准化2. 产业趋向或客户需求指产业标准或客户标准3. 必要条件由产业标准或客户标准制订的技术参数.4. 设计及分析对照必要条件设计产品结构,运用材料分析工具,测试工具计算和测试设计能否满足必要条件.5. 设计原型及确认设计模型的建立及审查确认,样品的制作及测试确认.6. 规格承认依客户需求条件测试产品性能制作”规格承认书”送客户承认.7. 生产标准化批量生产前制订的作业标准,如SOP,SIP,BOM.连接器设计中的常用参数1. 低电压接触电阻(Low level circuit contact resistance)供应电压电流不会改变物理接触面的大小和接触面的氧化物及薄膜的情况下,评估接触系统的接触电阻持性,测试最大电流为100mA,最大开路电压为20mV.2. 绝缘电阻(Insulation resistance)当直流电位供应于相邻的接触点或供应于接触点最接近的金属之间时,检测绝缘物质的电阻.3. 耐电压(Dielectric withstanding voltage)当系统电压突然增加或因为切换,产生瞬时超额电位时连接器能保持安全无损时能承受的电压.4. 正向力(Normal force)接触系统在正常使用的情况下,接触点承受的与接触面垂直的压力.5. 耐久性(Durability)因接触面在插拔时会有磨损,该磨损会降低连接器的机械和电气性能,在设定的环境下,连接器插拔一次为一个循环﹐以连接器能承受的最小插拔循环次数来评估连接器的耐久性.7. 振动(Vibration)评估当机械力作用而引起的在接触面上的微小变动,对于接触系统的电气特性定度之影响.8. 机械冲击(Mechanical shock)检测连接器的机械和电气上的完整性,当连接器装置作用于电子设备时可能会在处理,运输等情况下受到的震动.9. 冷热冲击(Thermal shock)检测当连接器暴露于极高温和低温时的电阻,或贮存,运输,使用时最糟情况下的冲击.10. 温度寿命(Temperature Life)当暴露于一个因为温度改变而使得机械性质失效的高温环境中,评估这种环境对于电气稳定性的冲击.高温会导致接触而的氧化及降低端子正向力,使得电气性能降低.11. 温湿循环(Thermal cycling with humidity)当暴露于会产生高温/潮湿而使得机械性质失效的环境中评估这种环境对接触系统电气稳定性造成的影响.这些影响有湿气加速接触面氧化,接触面间的微小粒子的氧化,底层金属的氧化.氧化被膜将降低连接器的电性能.12. 其它﹕如Gas test,盐雾试验﹐高频特性(如:cross talk,insertion loss,impedence等)一.Pogo pin的基本结构:Pogo pin单针的基本构件为：针轴，弹簧，针管.Pogo pin单针加上Housing组成可以同时传输电源，信号的Pogo pin连接器.二.Pogo pin的类型:依照Pogo pin针管形状，Pogo pin主要分为七大类型，如下表所示：。
pogopin连接器的作用
pogopin连接器属于连接器的一种，它的作用很简单就是起到了一个弹性连接的作用。
可以方便的解决小空间内板对板连接，pogopin 可pogopin以根据实际的工作需求进行制定，在制定中还可以选择不同的规格。
下面川富电子小编为大家介绍一下关于pogopin连接器的作用和性能：
首先，连接器主要的作用就是弹性连接，pogopin在弹性连接过程中能保持持续稳定的工作电流，而且电流很小，只有3A，特殊的可以达到6安，增加直径的话可以提高到10安甚至更大。
它的工作电压在36伏以下，寿命可以做到10000次以上，特殊的可以超过100万次，在连接上起到了重要作用。
其次，在pogopin连接器的工作环境也有一定的要求，它工作时的适应温度在-25度和75度之间，而当它处于储存状态时温度也有变化，在-40度到85度之间。
而且在导通的电阻上也小于30毫欧。
目前联立通采用的测试方式是工作行程内的动态接触电阻。
pogopin连接器具备了很多的优点，如：接触电阻小，产品工作高度高，工作高度低，前期开发费用低，产品载流大，点对点的接触，寿命长等被很多的大公司一直应用，由于非常多大低端公司导致大家对pogopin连接器有一些片面的认识，比如pogopin容易断电，接触不稳定等。
其实只要产品设计合理经过动态电阻的测试，产品的可靠性是非常高大。
同轴pogopin结构-回复同轴pogopin结构是一种常见的电子连接器设计，主要用于高速信号传输和电源供电。
它具有高度可靠性、优秀的电气性能和机械性能等优点，在电子设备中得到广泛应用。
同轴pogopin结构主要由外套、内竖柱和接触头组成。
外套是外层的金属壳体，内竖柱是中心导体，而接触头则连接外套和内竖柱之间的电流传输路径。
下面将分步骤介绍同轴pogopin结构的设计和工作原理。
第一步：外套设计外套是同轴pogopin结构的外层金属壳体，具有一定的机械强度和防护作用。
在设计外套时，需要考虑到所连接的设备的尺寸和形状，确保外套能够紧密包覆内部组件，并提供足够的保护。
外套通常采用金属材料，如铜或不锈钢，具有良好的导电性和抗腐蚀性。
第二步：内竖柱设计内竖柱是同轴pogopin结构的中心导体，负责传输信号和电源。
内竖柱通常由高导电性金属制成，如铜或合金。
在设计内竖柱时，需要考虑到所传输的信号类型和频率，以及所供应的电流和电压。
较高频率的信号传输可能需要较短的内竖柱，以减小信号损耗；而较大的电流和电压则需要更宽的内竖柱，以降低电阻和热量。
第三步：接触头设计接触头连接外套和内竖柱之间的电流传输路径。
它是同轴pogopin结构的关键组件，直接影响连接器的性能。
接触头通常由高弹性材料制成，如弹簧钢或贵金属合金，以确保有效的电气接触和机械连接。
在设计接触头时，需要考虑到弹性材料的选择、形状和尺寸，以及与内竖柱的连接方式。
此外，还应该确保接触头能够承受设备中的振动和冲击，保持稳定的连接。
第四步：制造和组装同轴pogopin结构的制造和组装需要精细的工艺和设备。
外套、内竖柱和接触头通常是分别加工，然后通过焊接、压合或螺纹连接等方式组装在一起。
组装过程需要高精度的定位和固定，确保接触头与内竖柱之间的正确对接。
此外，还需要进行严格的质量控制和测试，确保连接器的电气性能和机械性能符合要求。
同轴pogopin结构的工作原理是利用接触头的弹性压力实现电气连接。
介绍（what is pogo pin?）Pogo Pin Pogo Pin是一种由针头(Plunger)和针管(Tube)以及弹簧(Spring)三个基本部件通过精密仪器铆压之后形成的弹簧式探针，又称作弹簧针、弹簧顶针、弹簧探针、Spring Loaded、PogoPin连接器。
Pogo Pin 的针头(Plunger)的底部通常是斜面结构，斜面结构的作用是确保Pogo Pin在工作时保持针头(Plunger)与针管(Tube)内壁接触，让电流主要通过镀金的针头(Plunger)和针管(Tube)以确保Pogo Pin的稳定及低阻抗。
Pogo Pin一般应用于手机、通讯、汽车、医疗、航空航天等电子产品中的精密连接；由于Pogo Pin是一个很精细的探针，体积可以做到非常小，所以应用在精密连接器中可以降低连接器的重量、节省空间、美化产品外观(如：超薄手机,智能手表等产品)。
Pogo Pi的材(Pogo Pin materials)部材表面处有害物备Forming Process C3604 for Lathe含铅小4%针AuNi 1.4u~3.75u符RoHC3604Tuming Machining(PLUNGER0.4u免条RoH针4%含铅小符AuC3604Ni1.4i~3.5u0.1u(TUBE免条弹簧24.5%N/A8.4SUS304(SPRING)PA46 / LCP /塑胶UL94C-0无卤材料N/A防火等级HPPA(HOUSING) 盖子UL94V-0PA46 / HPPA防火等级无卤材料N/A(CAP)Pogo Pin行业的发展趋势★板与板之间可实现跳线，不再受线的束缚。
★小尺寸精细型★大电流★高耐久性Pogo Pin的优势1Pogo Pin可以更好的传输天线的高频信号相比天线弹片，相同工作高度上由于电流路径更短，Pogo Pin 具有更小的分布电容和分布电感，尤其在高频段，更有利于阻抗匹配。
pogopin埋入成型方法Pogopin埋入成型方法引言：Pogopin是一种常用的电子连接器，被广泛应用于电子产品的连接和信号传输中。
Pogopin的埋入成型方法是一种将Pogopin固定在电路板上的工艺，本文将介绍Pogopin埋入成型方法的原理、步骤以及应用。
一、Pogopin埋入成型方法的原理Pogopin埋入成型方法的原理是利用注塑成型工艺将Pogopin固定在电路板上。
具体步骤是将Pogopin插入到电路板的孔洞中，然后在电路板上进行注塑成型，将Pogopin与电路板紧密连接在一起。
二、Pogopin埋入成型方法的步骤1. 准备工作：首先需要准备好Pogopin和电路板，确保它们的质量符合要求。
2. 孔洞制备：在电路板上制备好与Pogopin相匹配的孔洞，确保孔洞的尺寸和形状准确无误。
3. Pogopin安装：将Pogopin插入到电路板的孔洞中，确保插入的深度和位置准确。
4. 注塑成型：将准备好的电路板放入注塑机中，注入熔化的塑料材料，使其充分填充电路板上的空隙和孔洞，形成固定的结构。
5. 冷却固化：经过注塑成型后，需要将电路板进行冷却，使塑料材料固化，保持Pogopin的固定状态。
6. 后续处理：对冷却固化后的电路板进行去毛刺、清洁等后续处理工作，确保Pogopin的质量和连接稳定性。
三、Pogopin埋入成型方法的应用Pogopin埋入成型方法广泛应用于电子产品的制造过程中，特别适用于需要高频信号传输和稳定连接的领域。
例如，手机、平板电脑、电视等消费电子产品中的连接器，以及汽车电子、医疗设备等领域中的连接器，都可以采用Pogopin埋入成型方法进行制造。
这种方法可以确保连接器与电路板之间的稳定连接，提高产品的性能和可靠性。
结论：Pogopin埋入成型方法是一种将Pogopin固定在电路板上的有效工艺。
通过注塑成型的方式，可以使Pogopin与电路板紧密连接在一起，提高连接的稳定性和可靠性。
探针式连接器介绍所有我们的产品全部满足RoHS和无卤素要求，基于你的空间尺寸、电镀处理、阻抗大小、寿命要求以及Housing间距大小等，你可以进入下面我们的产品库得到不同的选择。
探针式连接器现在，CCP中国探针提供一系列的pogo pin 连接器产品，在连接器行业，pogo pin 是一个特殊的连接技术。
在过去的几年里，这种可靠的技术有被一些世界级的知名大厂所接受被成功使用到他们的一百多种电子产品里面，如手机电池、天线连接、GPS定位系统、笔记本计算机、电视游戏设备、室外路灯、助听器、无线电接收装置等等。
当前，随着市场发展和产品技术的升级，越来越多的消费者不仅仅只局限于产品的多功能，同样她们追求着时尚的外观和小而薄的外形。
可是去制造和设计这样的产品，对所有的电子产品工程师而言这是一个巨大的挑战。
因为结构设计空间以及连接件的标准规格问题，工程师们很难有好的选择去完成它。
基于这一点，我们的R&D工程师利用探针特有的优势产生了一个概念和想到办法去帮助这些产品工程师解决产品内部联通的问题。
另外，在结构空间使用、组装成本、寿命、样品周期及成本等，pogo pin 有明显的优势。
产品结构连接器由3个零件组成：针轴、弹簧、针管(基于客户的安装需求可以选配塑料cap保护针轴)。
关于针轴的设计，我们提供几种不同型式的设计：1 反钻孔这个设计对小尺寸的连接器是最好的选择，在小尺寸上可以满足到客户的弹簧力量需求，因为这种设计的弹簧长度可以超过针管的长度，在一些空间受到限制的情况下，我们把针轴内部挖空得到更多弹簧的装配空间(反钻孔)，如此便可获得稳定的弹簧力度和相对多的弹簧行程供客户选择，在中国已申请专利。
2 剖斜边为了保证针轴在工作时100%与针管接触，我们把针轴与弹簧接触的一端切成斜面，这样的设计理念可以保证得到低的稳定的连接阻抗，这种与众不同的设计理念我们已在中国申请专利，它可以绝对地保证你的产品导通稳定。
Pogo Pin介绍(what is pogo pin?)Pogo Pin就是一种由针头(Plunger)与针管(Tube)以及弹簧(Spring)三个基本部件通过精密仪器铆压之后形成得弹簧式探针,又称作弹簧针、弹簧顶针、弹簧探针、Spring Loaded、PogoPin连接器。
Pogo Pin得针头(Plunger)得底部通常就是斜面结构,斜面结构得作用就是确保Pogo Pin在工作时保持针头(Plunger)与针管(Tube)内壁接触,让电流主要通过镀金得针头(Plunger)与针管(Tube)以确保Pogo Pin得稳定及低阻抗。
Pogo Pin一般应用于手机、通讯、汽车、医疗、航空航天等电子产品中得精密连接;由于Pogo Pin就是一个很精细得探针,体积可以做到非常小,所以应用在精密连接器中可以降低连接器得重量、节省空间、美化产品外观(如:超薄手机,智能手表等产品)。
Pogo Pin得材料(Pogo Pin materials)部件材料表面处理有害物质备注针头(PLUNGER)C3604Ni 1、4u~3、75u Au0、4u含铅小于4%,符合RoHS豁免条款Forming Process C3604 for LatheTuming Machining针管(TUBE)C3604Ni 1、4i~3、5u Au 0、1u含铅小于4%,符合RoHS豁免条款弹簧(SPRING)SUS304 N/A 8、4 24、5%塑胶(HOUSING)PA46 / LCP /HPPAN/A 无卤材料防火等级UL94C-0盖子(CAP)PA46 / HPPA N/A 无卤材料防火等级UL94V-0 Pogo Pin行业得发展趋势★板与板之间可实现跳线,不再受线得束缚。
★小尺寸精细型★大电流★高耐久性Pogo Pin得优势Pogo Pin可以更好得传输天线得高频信号相比天线弹片,相同工作高度上由于电流路径更短,Pogo Pin 具有更小得分布电容与分布电感,尤其在高频段,更有利于阻抗匹配。
专利名称：Pogo-pin连接器专利类型：实用新型专利
发明人：马增世,袁柳
申请号：CN202021495483.4申请日：20200724
公开号：CN212810628U
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本实用新型公开一种Pogo‑pin连接器，其包括针轴、弹性抵靠件、针管和定位柱，针管内形成具有开口的安装槽，定位柱自安装槽朝向开口的底壁向靠近安装槽的开口方向延伸，针轴的一端伸入安装槽内，弹性抵靠件设于安装槽内且套设于定位柱上，弹性抵靠件抵压于安装槽的底壁和针轴之间。
本实用新型技术方案中，通过设置与安装槽的底壁连接的定位柱，并将弹性抵靠件套设在定位柱上，限制弹性抵靠件的压缩方向，保证弹性抵靠件在安装槽内保持竖直状态，避免压缩时因弹性抵靠件的弯曲产生明显的卡顿感，同时能提供稳定的弹力，减小弹力突变，降低电阻的波动，保证弹针在工作时电阻一致性和稳定性。
申请人：深圳市拓普联科技术股份有限公司
地址：518000 广东省深圳市宝安区福海街道桥头社区鑫豪第一工业区厂房一栋一层二层、三层、四层,二栋二层
国籍：CN
代理机构：深圳市恒程创新知识产权代理有限公司
代理人：张小容
更多信息请下载全文后查看。
pogopin弹簧顶针结构Pogopin弹簧顶针结构Pogopin弹簧顶针是一种常用于电子连接器中的元件，具有弹簧性质，用于实现电子设备之间的信号传输和电子元件之间的连接。
它由多个部分组成，包括头部、弹簧、插针和连接器等。
让我们来了解一下Pogopin弹簧顶针的结构。
Pogopin弹簧顶针通常由不锈钢材料制成，具有良好的导电性和弹性。
它的头部通常是圆柱形状，用于与其他元件进行连接。
弹簧是Pogopin弹簧顶针的核心部分，由多个螺旋弹簧组成，能够提供压力来保持连接的稳定性。
插针则是连接器的一部分，用于插入电子设备中的插槽。
连接器是整个Pogopin弹簧顶针的基座，可以固定和保护插针和弹簧。
Pogopin弹簧顶针的作用是实现电子设备之间的信号传输和电子元件之间的连接。
当两个电子设备需要进行信号传输时，Pogopin弹簧顶针可以通过插针和插槽的连接来实现信号的传递。
由于Pogopin弹簧顶针具有弹簧性质，它能够提供一定的压力来保持连接的稳定性，从而确保信号的传输质量。
Pogopin弹簧顶针具有许多优点。
首先，它具有良好的电导性能，能够保证信号的传输质量。
其次，Pogopin弹簧顶针的弹簧结构能够提供良好的连接稳定性，即使在振动或震动的环境下，也能够保持连接的稳定性。
此外，Pogopin弹簧顶针还具有耐磨性和耐腐蚀性，能够在长期使用中保持良好的性能。
最重要的是，Pogopin弹簧顶针具有很好的可靠性和重复性，能够在多次连接和断开连接的过程中保持稳定的性能。
在实际应用中，Pogopin弹簧顶针被广泛应用于各种电子设备和电子连接器中。
例如，它可以用于手机、平板电脑、笔记本电脑等移动设备的连接器中，用于连接电池、芯片、显示屏等元件。
此外，Pogopin弹簧顶针还可以用于汽车电子设备、医疗设备、航空航天设备等领域。
Pogopin弹簧顶针是一种常用的电子连接器元件，具有良好的导电性、弹性和稳定性。
它能够实现电子设备之间的信号传输和电子元件之间的连接，广泛应用于各种电子设备和电子连接器中。
