ZD6型电动道岔检修作业指导书

工作前准备：1、工具、材料、仪表2、登记、联系日常养护：一、箱盒外部检查1、箱盒无破损，蛇管、防盗加锁装置良好。

2、硬面整洁无异物，基础倾斜度不超过10mm，箱盒低距地面不少于150mm，排水良好。

3、螺丝油润、紧固、满帽。

4、设备名称及标志清晰正确，粘贴牢固。

二、转辙机外部检查1、防护罩无破损无损伤，固定装置良好，加锁装置良好。

2、固定螺丝油润、紧固、满帽。

3、表示（锁闭）杆缺口标记物变化。

三、安装装置外部检查1、安装装置的紧固件，开口销、连接销、表示杆、动作杆螺丝齐全，不松动。

放松措施良好，开口销角度应在60度到120度之间，两劈开角度基本一致。

2、转换设备中的各种传动拉杆、表示杆及导管的螺纹部分的内外调整余量不小于10mm，表示杆的销孔抗动量不大于0.5mm，其余杆件的销孔抗动量不大于1mm。

连接杆锈蚀或磨耗减少量不得超过1/10。

3、密贴调整杆的空动距离不小于5mm。

4、动作杆，表示杆及安装装置的各种连接销摩擦面应油润。

5、穿越轨低的各种杆件距轨低的距离不小于10mm、距石渣的距离不小于20mm。

基础角钢下部不得与石渣磨卡。

6、安装装置及各部绝缘管、垫完整无损。

防松铁捆绑线作用良好。

7、防松措施良好。

四、道岔状况检查1、设备无外界干扰和异状，尖轨和基本轨之间无异物。

2、滑床板无锈蚀，油润、光滑，吊板不超限。

3、密贴调整杆、表示杆、尖端杆、第一连接杆、与直股基本轨垂直，垂直偏差不大于20mm。

4、各杆件两端与直股基本轨直线的偏差均不大于20mm。

电动机机壳纵侧面与直股基本轨垂直，垂直偏差不大于10mm。

各种道岔拉杆，其水平方向的两端高低偏差不大于5mm。

5、检查表示缺口。

ZD6-A、D、E、F、G、H、K型为1.5+_0.5mm6、扳动试验2mm锁闭，4mm不锁闭。

集中检修一、箱盒内部检查1、箱盒内部清洁，防尘、防潮设施良好，铭牌齐全、正确，字迹清楚。

2、螺丝紧固，备用螺帽齐全，配线良好整齐绑扎牢固，无破皮及混线可能，焊点焊接良好。

1.检查开口开程：使用普通尺，在相应牵引点连接杆处，尺头部顶住基本轨，并与 基本轨垂直，与尖轨相交处的读数为尖轨开程。
三量（测量整 治四项内容）
第一牵引 点开口测 试示意图
第二牵引 点开口测 试示意图
2.检查空动距离：使用普通尺，尺头部顶在嘴唇铁边缘，与密贴调整螺帽边缘的距 1
检修 ZD6 道岔作业指导书
项内容）
滑床板间离 缝不大于 2mm
尖轨密贴 符合要求
顶铁离缝不 超过 1.5mm
道岔 检修 作业 流程
二动（操动检 查三项内容）
打开转辙机外壳，观察道岔操动过程中三项内容： 1.解锁、转换和锁闭过程动作顺畅； 2.电机碳刷间无过大火花； 3.杆件无别卡和销孔旷量不超标。
换向面无大火 花
操动道岔工务销 子旷动量小于 2mm
插接器安装牢固检修机内请断开安全遮电操道岔换向器表面无过大火花碳刷长度不少于原有35动接点打入不小于4mm取出主挤切削手摇道岔移位接触器要能可靠顶起箱盒内部螺丝紧固配线良好整洁无破皮及混线可能焊点焊接良好摩擦连接器作用良好相邻弹簧圈间隙15mm动作杆表示杆四个出入口油毡孔注适量机油减速器注适量机油速动爪滚轮拐轴检查柱钟表油润滑齿条块与底壳锁闭齿轮机油润滑油料不能撒入摩擦带内检修zd6道岔作业指导书检修zd6道岔作业指导书工序作业项目作业内容标准及图示六验复查试滑床板杆件等注油复查箱盒加锁联系室内进行操动试验确认无异状办理销记
检修机内请 断开安全遮 断器
动接点打入 不小于 4mm
箱盒内部螺丝紧固，配线 良好、整洁、无破皮及混 线可能，焊点焊接良好
电操道岔换向器 表面无过大火花， 碳刷长度不少于 原有 3/5
取出主挤切削，手摇 道岔，移位接触器要 能可靠顶起

2zd6型电动转辙机道岔天窗外检修作业程序及质量标准程序检修内容及质量标准备注联系与信号值台人员联系安装装置角钢安装方止无裂纹损伤无严重锈蚀各直径方向的圆顶部距钢轨底部应不小于10mm
ZD6
（一）、ZD6型电动转辙机道岔天窗内检修作业程序及质量标准
1、ZD6型电动转辙机道岔天窗内检修作业程序图
一、材料：白绸布、棉纱、各种开口销、1.6mm铁扎线、机油。
6.速动爪的滚轮在传动中。应在速动片上滚动，落下后不得与启动片缺口底部相碰。
（五）表示杆、动作杆、移位接触器。
1.表示杆平、正、直、无锈蚀。
2.主付销定期抽出检查良好，固定良好，顶杆动作正常。
3.锁闭齿轮园弧与动作齿条削尖齿园弧应吻合，无明显磨耗，接触面不小于50%。
4.移位接触器安装牢固无裂损，作用良好。
3.暗锁固定牢固，弹簧作用良好，机盖开启灵活，关闭时锁闭良好。
（二）电动机
1.电机安装牢固，电枢引出线良好，端子座无裂纹。
2.转子和磁极间不磨卡，转子不断线。
3.换向器面光滑干净，绝缘槽内无碳粉、无伤痕。
4.碳刷和刷握盒内上下不卡阻，四周无过量旷动，弹簧压力适当，碳刷与换向器呈同心圆接触，工作时无过大火花。
变压器箱或电缆盒1、箱Fra bibliotek盒）内清洁。2、整流装置安装牢固，表面无过热、无烧损现象。
3、配线整齐无伤痕，引线孔堵塞严密；各部螺丝紧固，标记清晰正确，配线图完好，图物相符。
七
试验测试
试验
1、扳动试验时电机无过大火花。
2、当第一连接杆处的尖轨与基本轨间有4mm及其以上的间隙时，道岔不能锁闭。
3、校对室内表示与室外道岔位置一致。
1、ZD6型电动转辙机道岔天窗外检修作业程序图

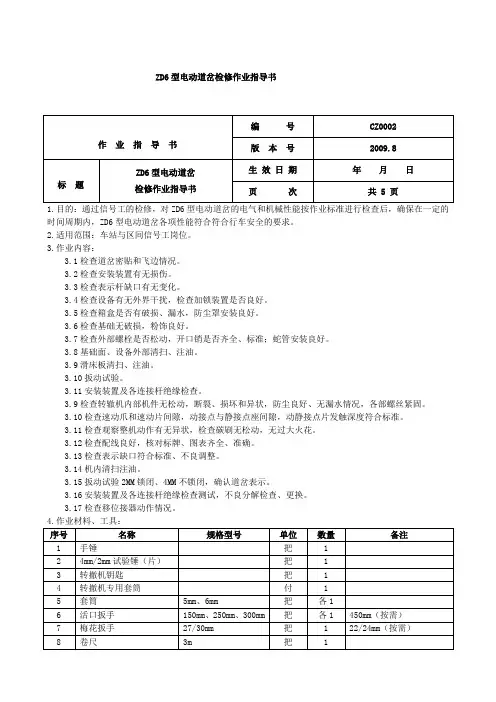

ZD6型电动道岔检修作业指导书时间周期内，ZD6型电动道岔各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：3.1检查道岔密贴和飞边情况。

3.2检查安装装置有无损伤。

3.3检查表示杆缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、标准；蛇管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、注油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.9检查转辙机内部机件无松动，断裂、损坏和异状，防尘良好、无漏水情况，各部螺丝紧固。

3.10检查速动爪和速动片间隙，动接点与静接点座间隙，动静接点片发触深度符合标准。

3.11检查观察整机动作有无异状，检查碳刷无松动，无过大火花。

3.12检查配线良好，核对标牌、图表齐全、准确。

3.13检查表示缺口符合标准、不良调整。

3.14机内清扫注油。

3.15扳动试验2MM锁闭、4MM不锁闭，确认道岔表示。

3.16安装装置及各连接杆绝缘检查测试，不良分解检查、更换。

3.17检查移位接器动作情况。

5.检修作业程序登记注：遇特殊情况不能在天窗点前完成的工作内容，可调整到天窗点后完成。

6.作业安全注意事项：6.1驻站防护员上岗时，应佩戴防护员臂章，严禁从事与防护无关的其他工作。

驻站防护员应在室外作业人员出发前到岗，并与安全防护员和作业人员试验通信工具良好，防护员在上道作业前应相互校核时钟。

作业人员出发后应随时预报列车运行情况，确保作业人员途中安全。

6.2驻站防护员在担当值台防护期间，必须掌握室外各组作业地点和内容，应随时与车站值班员保持联系，准确掌握列车运行情况，及时向安全防护员和作业人员预告（三预告）列车邻站闭塞、邻站出发和列车达到距作业点规定的防护距离。

当列车到达距作业点规定的防护距离时，立即通知安全防护员要求作业人员下道避车，在列车通过作业点前仍需随时向安全防护员和作业人员通报列车运行情况。
