ZDJ9道岔巡检作业指导书

一、适用范围1.1、线路、曲线、道岔因列车运行、施工或气候影响等原因发生的轨道几何尺寸、结构等病害进行的静态检查；1.2、动态添乘不良处所的静态复核。

二、作业流程2.1、工具准备：电子道尺、弦线、塞尺、1m钢直尺、150mm直钢尺。

上道前应对当天使用的工机具进行检查，确保性能良好，上之能用，不能影响作业进度。

2.2、人员安排：工区工长在班前点名时，明确人员分工、职责。

主要包括检查负责人：负责检查线路几何尺寸、高低、方向、道岔转辙器及可动心辙叉情况；检查记录人：负责将现场检查数据填写在道岔检查记录本上；检查配合人员：负责调查焊缝平顺情况、轨枕空吊板、扣件调查等工作；现场防护员：负责防护工作。

2.3、进入工作门：工区工长根据作业地点，在车站登记申请领取最近防护栅栏工作门的钥匙，在得到封锁调度命令后，对人员、工具清点确认无误，进入工作门。

2.4、检查内容：⑴道岔轨道几何尺寸；道岔静态几何尺寸容许偏差管理值注：①支距偏差为实际支距与计算支距之差。

②导曲线下股高于上股限值，作业验收为0mm，计划维修为2mm，临时补修为3mm。

③特殊道岔的轨距及其它结构允许偏差按设计图办理。

⑵道岔支距以及道岔基本轨的矢度变化情况（用电子道尺、FAKOP弦线、塞尺测量）；⑶扣件密贴情况（塞尺测量）；扣件扭力矩（扭力矩扳手测量）；检查人：⑷转辙器检查：⑸可动心辙叉检查：2.5检查记录：记录在专用的检查记录本上。

2.6、出工作门：作业完毕下道前，检查负责人对人员、机工具及材料进行清点，确认下道人员、机工具及材料数量无误，施工现场无遗留物品后撤离现场，撤出防护栅栏后，锁闭工作门。

通知驻站联络员申请销点，按规定在施工封锁开通确认表签认。

三、作业方法3.1、单开道岔检查道岔的手工检查方法分精细检查和重点检查。

精细检查时要求每根岔枕检查，重点检查是按要求位置检查。

这里介绍的是重点检查内容。

1．轨距、水平检查位置基本原则：先直后曲，顺时针行走。

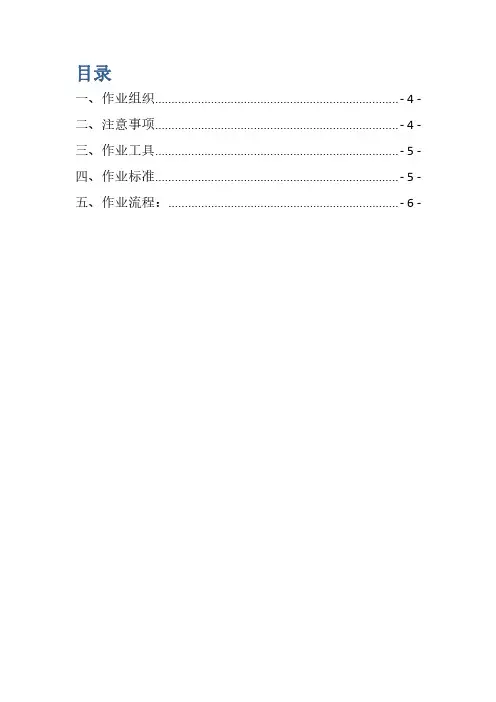

道岔周巡检作业指导书目录一、作业组织 (4)二、注意事项 (4)三、作业工具 (5)四、作业标准 (5)五、作业流程： (6)道岔周巡检作业指导书为保证道岔设备状态稳定良好，提高道岔的巡检质量，现将道岔周巡检作业指导书发给你们，望认真学习执行。

一、作业组织人员基本配置3人：检查兼记录1人，驻站防护1人，工地防护1人。

参考作业时间：240分钟。

二、注意事项⑴在高架桥面作业时，防止高空坠落；不得在线路两侧的电缆槽上行走并注意危险点的避让。

⑵夜间作业现场必须配备足够的照明设备，没有设好照明或照明条件不充分禁止作业。

⑶作业完毕后，应对作业地段及作业径路进行拉网式排查，人员、材料、机具未全部清理出网，不得开通线路。

⑷检查转辙部位时，必须采取防止卡、挤手脚措施，提前联系驻站防护，在检查或拧紧联接零件螺栓时不得扳动道岔。

检查项目必须齐全，测量数据准确，所有结构项目全覆盖，做到1米不漏全覆盖记名式检查。

⑸使用扭力矩扳手等持力工具时，应握紧、扶牢手柄，防止松动、滑落伤害。

⑹其余安全卡控及作业安全管理严格按照段安全管理相关要求执行。

三、作业工具防护备品一套、各部螺栓扭力矩扳手1把、塞尺1把、200mm钢直尺1把、石笔、轨温计、套筒扳手1套、活口扳手1把、检查锤1把、巡检记录本1本。

四、作业标准项目全覆盖，1米不漏，联结零件紧密齐全，检查不超周期，问题记录齐全准确，记名式检查。

①使用手工检查锤对道岔前后100米联接零件各部联接零件进行全面检查，对松动的处所及时进行的复拧。

②对道岔前后绝缘接头状态、轨端有无肥边、轨端有无离缝、有无与扣件接触影响信号及联电的隐患，正确记录。

③对钢轨状态有无擦伤、划痕等表观状态进行检查，使用钢轨手工检查锤对道岔仪器无法探伤的尖轨、可动心轨50断面以下、轨底及轨腰螺栓孔等部位进行敲、照、看全面检查。

④结构、各部间隔尺寸、限位器位置、密贴状态等项目进行全面检查记录。

⑤对于尖轨、可动心轨转辙部位各部轨墙螺栓进行重点敲击检查，确保无1颗螺栓松动缺少，发现松动及时复拧。

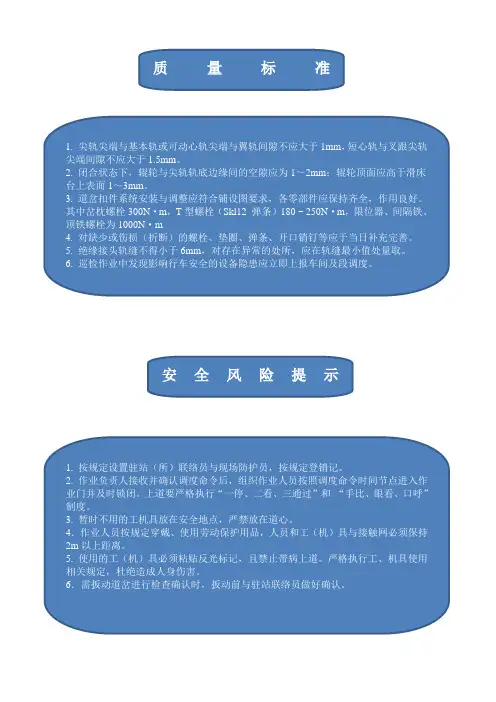

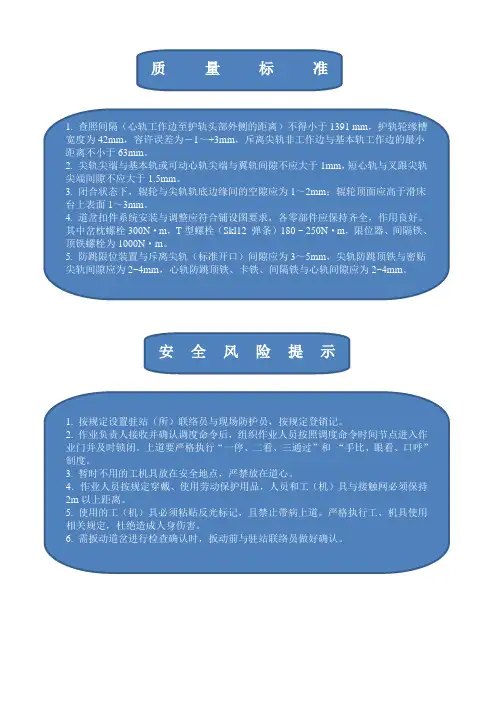

巡检作业指导书
一、引言
巡检是维护设备和设施、确保其正常运行的重要任务。

通过定期巡检，可以及时发现设备故障和潜在问题，从而采取相应的维修和保养措施，确保设备的稳定运行，提高生产效率和安全性。

本文档旨在提供一份巡检作业指导书，帮助操作人员正确、高效地进行巡检工作。

二、巡检准备
在进行巡检工作之前，需要进行一些准备工作，确保巡检的顺利进行。

1. 确定巡检范围：
根据设备和设施的类型和数量，确定巡检的范围。

将设备和设施分组，制定巡检计划。

2. 准备巡检工具：
根据巡检的具体任务，准备相应的巡检工具。

例如，手持测量仪器、螺丝刀、万用表等。

3. 确保安全：
在进行巡检工作之前，确保操作人员具备相应的安全意识和知识。

穿戴必要的个人防护设备，例如安全帽、安全鞋等。

三、巡检步骤
巡检工作一般包括以下步骤：
1. 观察：
认真观察设备和设施的外部状况，包括有无异常震动、异常噪音、异味等。

2. 检查：
使用相应的工具和仪器，对设备和设施进行检查。

例如，检查电缆连接是否牢固、电源是否正常、有无漏电等。

3. 测量：
对需要测量的参数进行测量，记录测量结果。

例如，温度、湿度、电压等。

4. 维修和保养：。

一、道岔作业指导书项目名称道岔检查作业适用范围线路因列车运行，气候变化等影响引起的道岔设备疲劳、局部零件损坏、导致轨道几何尺寸超限、或例行周期性的静态设备检查。

人员要求必须具有中级工及以上职业等级，经过铁路局组织的岗位实作专项培训合格，熟悉工务维修的工作性质和任务，了解铁路线路设备的构造，掌握铁路线路的基本知识，胜任本职工作。

注意事项 1.量具必须检验合格，正确使用量具，测量准确。

2.按照标准填写记录本，并准确勾画和记录设备病害。

3.准确判读图纸，并现场准确找出设备病害原因，并能正确分析。

4.设备检查必须要有专人防护，来车及时下道、列队迎车。

5.工具随人下道，不侵限；无损伤和碰伤。

6.恶劣天气，瞭望困难应停止检查。

作业工具道尺支距尺弦绳板尺钢卷尺扭力矩扳手塞尺作业前准备工作 1.按规定设好防护，并做好记录。

2.用道尺调头测量，检查道尺水平精度，校核误差在0.2mm以内。

道岔作业作业过程与质量验收 1.测量规向、高低。

从道岔岔前开始，确定道岔外直基本轨为基准股。

在基本股对应钢轨布置弦绳，受用钢板尺测量，在钢轨非作用边检查轨向，在钢轨顶面检查高低。

使用普通弦绳时，将板厚设定为20mm，弦绳长设定为为20m。

高低：用10m弦绳，方向用40m弦绳并与目视相结合，每一根轨木记录数据。

2.测量轨距、水平时，须使用道尺采取逐根测量的方式进行，在道岔转辙部分检查时，直股检查完毕后，将道岔转向曲股，并对曲股进行检查，对应岔枕编号进行记录。

轨距、水平检查须检查道岔及前后100m线路，并将几何尺寸超限地点记录在检查本中。

3.使用塞尺检查道岔尖轨、心轨及各部分顶铁密贴情况，绝缘接头状态等。

4.使用支距尺检查道岔支距，使用塞尺、1m平直尺检查焊缝平直度，使用扭力矩扳手检查扣件力矩，必要时使用5m卷尺检查道岔框架尺寸、尖轨断面及降低值、尖轨光带。

5.检查滑床板密贴情况；检查各类螺栓缺少、松动情况；检查铁垫板或橡胶垫板、橡胶垫片磨损、缺少情况；检查岔枕失效、空吊情况。

ZDJ9道岔巡检作业指导书1.目的：通过信号工的检修，对ZD（J）9道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD（J）9道岔各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。

3.2检查安装装置有无损伤。

3.3检查表示杆是否变形（错位/张口），缺口有无变化。

3.4检查设备有无外界干扰，检查加锁装置是否良好。

3.5检查箱盒是否有破损、漏水，防尘罩安装良好。

3.6检查基础无破损，粉饰良好。

3.7检查外部螺栓是否松动，开口销是否齐全、开口是否标准；引入管安装良好。

3.8基础面、设备外部清扫、注油。

3.9滑床板清扫、涂油。

3.10扳动试验。

3.11安装装置及各连接杆绝缘检查。

3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。

3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。

3.14锁钩锁闭良好，不别劲。

锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。

4.作业材料、工具：5.检修作业程序6.作业安全注意事项：6.1驻站防护员上岗时，应佩戴防护员臂章，严禁从事与防护无关的其他工作。

驻站防护员应在室外作业人员出发前到岗，并与安全防护员和作业人员试验通信工具良好，防护员在上道作业前应相互校核时钟。

作业人员出发后应随时预报列车运行情况，确保作业人员途中安全。

6.2驻站防护员在担当值台防护期间，必须掌握室外各组作业地点和内容，应随时与车站值班员保持联系，准确掌握列车运行情况，及时向安全防护员和作业人员预告（三预告）列车邻站闭塞、邻站出发和列车达到距作业点规定的防护距离。

当列车到达距作业点规定的防护距离时，立即通知安全防护员要求作业人员下道避车，在列车通过作业点前仍需随时向安全防护员和作业人员通报列车运行情况。

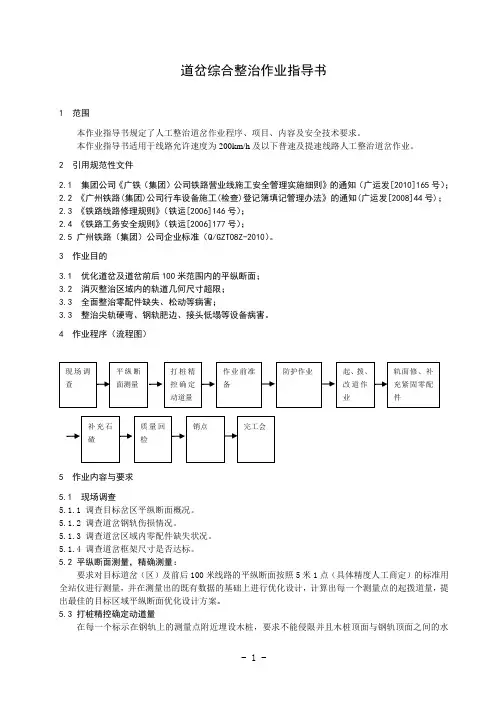

道岔综合整治作业指导书1 范围本作业指导书规定了人工整治道岔作业程序、项目、内容及安全技术要求。

本作业指导书适用于线路允许速度为200km/h及以下普速及提速线路人工整治道岔作业。

2 引用规范性文件2.1 集团公司《广铁（集团）公司铁路营业线施工安全管理实施细则》的通知（广运发[2010]165号）；2.2 《广州铁路(集团)公司行车设备施工(检查)登记簿填记管理办法》的通知(广运发[2008]44号)；2.3 《铁路线路修理规则》（铁运[2006]146号）；2.4 《铁路工务安全规则》（铁运[2006]177号）；2.5 广州铁路（集团）公司企业标准（Q/GZT08Z-2010）。

3 作业目的3.1 优化道岔及道岔前后100米范围内的平纵断面；3.2 消灭整治区域内的轨道几何尺寸超限；3.3 全面整治零配件缺失、松动等病害；3.3 整治尖轨硬弯、钢轨肥边、接头低塌等设备病害。

4 作业程序（流程图）5 作业内容与要求5.1 现场调查5.1.1 调查目标岔区平纵断面概况。

5.1.2 调查道岔钢轨伤损情况。

5.1.3 调查道岔区域内零配件缺失状况。

5.1.4 调查道岔框架尺寸是否达标。

5.2 平纵断面测量，精确测量：要求对目标道岔（区）及前后100米线路的平纵断面按照5米1点（具体精度人工商定）的标准用全站仪进行测量，并在测量出的既有数据的基础上进行优化设计，计算出每一个测量点的起拨道量，提出最佳的目标区域平纵断面优化设计方案。

5.3 打桩精控确定动道量在每一个标示在钢轨上的测量点附近埋设木桩，要求不能侵限并且木桩顶面与钢轨顶面之间的水平、距离差不能超过道尺的测量范围。

利用道尺量取每一个测量点桩与钢轨顶面的水平、距离，并计算相应此点优化整治后的水平、距离，记录备案并作为验收整治效果的依据。

5.4 作业前准备5.4.1工机具：两台道岔捣固机、五台内燃捣固机、起道机、拨道器、钢轨打磨机。

5.4.2材料：轨底大胶、尼龙座、轨距挡板、弹条、砼枕螺帽、机油等。

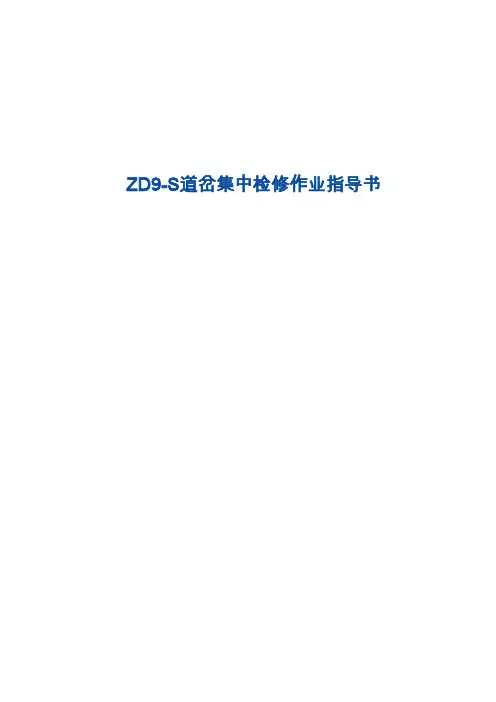

ZD9-S道岔集中检修作业指导书作业前准备作业指导书目的指导现场作业人员对ZD9-S道岔进行集中检修作业适用范围ZD9-S复式交分道岔转辙机及安装装置维修周期按《维规》周期作业条件1.作业按规定级别进行提报、安排、审核。

2.作业计划内容具体，影响范围清楚。

不得超过天窗作业范围。

3.检修工作量与人员安排、天窗计划时间匹配（2人为一组，作业量不得超过1-4台转辙机）。

4.监测分析、防护员安排到位，人员资质符合要求。

5.作业风险控制措施和该作业内容一致，特殊电路等风险研判得当、具体。

6.作业手续齐全，派工单领取签认。

7.作业仪表、工具、材料准备到位。

安全风险1.遇夜间、不良天气，作业视线不好时，易造成人身伤害。

2.清扫滑床板、道岔调整过程，夹伤手脚。

3.上道后人员、机具侵入邻线；列车接近，下道不及时，挡停列车。

4.误动防护道岔、条件侵限道岔、上下行线的渡线道岔，正在使用道岔断表示。

5.作业完毕后未加锁，安全接点断开造成故障。

6.防尘罩防吸挂不良，挂碰列车。

防控措施1.加强室内外联系，作业中注意人身安全自我保护。

加强3-5分钟联系制度，确保联系畅通，防护中断，必须立即下道避车。

2.线路上行走或作业，加强前后瞭望，禁止接打手机，禁止在两线中间躲避列车。

3.手、脚不能置于尖、基轨之间。

道岔检修时断开安全接点，清扫时，放置安全木楔，防止造成误扳道岔造成人员手脚夹伤。

4.列车接近时，及时下道立岗排队接车，拉好防护安全警示带。

5.点前会重点强调防护道岔、条件侵限道岔、上下行线的渡线道岔的关键事项。

6.作业完毕，检查挂锁加装良好，道岔扳动试验良好，做到“三不动，三不离”。

7.确认防尘罩防吸挂加装良好，无遗留隐患。

作业工具仪表（1）：数字移频表工具（28）：0.75KG手锤、活动扳手（150mm、250mm、300mm、450mm）、梅花扳手（17/19、27/30mm）、平口螺丝刀（75mm、150mm、250mm）、十字螺丝刀（75mm、150mm、250mm）、万可端子插针、尖嘴钳、斜口钳、克丝钳、长嘴钳、卷尺、塞尺，钢丝刷、毛刷（20mm）、铲刀、安全木楔，道岔专用钥匙、开箱钥匙、缺口卡尺、表示接点擦拭竹片、夜间作业需携带照明灯、头灯，机油喷壶、扁油刷（40mm）、小油壶、油桶，对讲机。

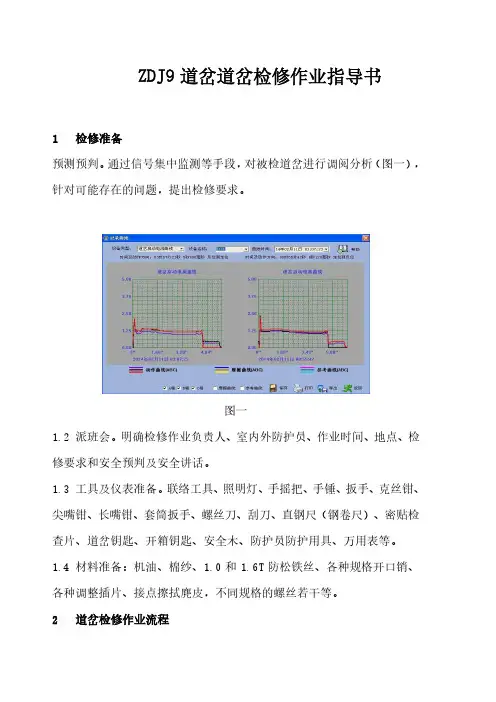

ZDJ9道岔道岔检修作业指导书1 检修准备预测预判。

通过信号集中监测等手段，对被检道岔进行调阅分析（图一），针对可能存在的问题，提出检修要求。

图一1.2 派班会。

明确检修作业负责人、室内外防护员、作业时间、地点、检修要求和安全预判及安全讲话。

1.3 工具及仪表准备。

联络工具、照明灯、手摇把、手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺（钢卷尺）、密贴检查片、道岔钥匙、开箱钥匙、安全木、防护员防护用具、万用表等。

1.4 材料准备：机油、棉纱、1.0和1.6T防松铁丝、各种规格开口销、各种调整插片、接点擦拭麂皮，不同规格的螺丝若干等。

2 道岔检修作业流程做到一看、二扳、三测量、四检修、五复验。

2.1 一看：看五项内容确认室内外道岔一致性后，看：一转辙机是否方正；二各类杆件是否平直、与工务枕木平行；三各类螺丝紧固、防松扎线、开口销齐全；四各类箱盒、机壳标识齐全、无损伤裂纹、引线无脱落；五外部是否有影响设备正常使用的杂物（如石碴、辊轮、工务防跳器、顶铁是否脱落、废弃物等）。

2.2 二扳：观察扳动过程打开转辙机、密检器外壳，观察道岔扳动过程中三项内容：一是解锁、转换和锁闭过程是否动作顺畅；二是检查有否杆件别卡和销孔旷量过大和密检器动作。

2.3 三测量：测量五项标准一是道岔各牵引点开程是否符合标准（图二）:非提速道岔开程测试方法与外锁闭道岔开程测试方法相一致图二二是各部位锁闭量、空动距离（游间）是否符合标准（图三）：图三三是不同厚度的试验棒（铁）检查道岔密贴是否良好（图四）：图四四是完成相关电特性测试。

2.4 四检修：检修9个步骤（检查项目可同时进行，无顺序要求）⒈箱盒、转辙机、密检器内部检查。

⒉申请摇动道岔检查摇动过程的状态。

⒊道岔开程、密贴、表示缺口、锁闭量、锁闭框、锁轴等按需调整。

⒋安装装置、杆件、轨距杆绝缘检查。

⒌各部螺丝紧固，弹垫作用良好，销孔旷量不超标。

⒍自动开闭器、密检器动静接点表面擦试。

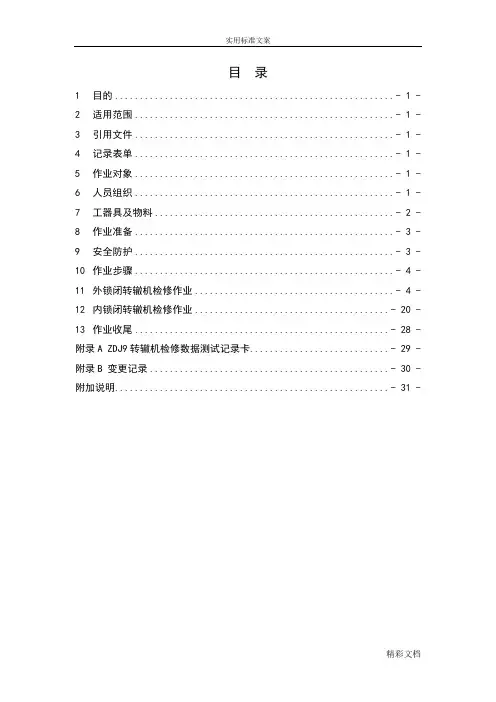

目录1目的........................................................ - 1 -2适用范围.................................................... - 1 -3引用文件.................................................... - 1 -4记录表单.................................................... - 1 -5作业对象.................................................... - 1 -6人员组织.................................................... - 1 -7工器具及物料................................................ - 2 -8作业准备.................................................... - 3 -9安全防护.................................................... - 3 -10作业步骤.................................................... - 4 -11外锁闭转辙机检修作业........................................ - 4 -12内锁闭转辙机检修作业....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。

巡检作业指导书引言概述：巡检作业指导书是为了规范和指导巡检工作的进行，确保巡检工作的准确性和高效性。

本指导书将从巡检前准备、巡检过程、巡检记录、异常处理和巡检总结五个部份详细阐述巡检作业的相关内容。

一、巡检前准备1.1 确定巡检目标：明确巡检的目的和范围，确定需要巡检的设备、系统或者区域。

1.2 制定巡检计划：根据巡检目标，制定详细的巡检计划，包括巡检时间、人员安排、巡检路线等。

1.3 准备巡检工具和设备：确保巡检工具和设备的完好性和可用性，如测量仪器、检测设备等。

二、巡检过程2.1 巡检前检查：在开始巡检之前，进行设备或者系统的外观检查，确保无明显的损坏或者异常情况。

2.2 巡检操作：按照巡检计划和路线，进行巡检操作，包括检查设备的运行状态、参数设置、连接情况等。

2.3 发现异常处理：如果在巡检过程中发现异常情况，及时记录并采取相应的处理措施，如修复设备、更换零部件等。

三、巡检记录3.1 记录巡检数据：在巡检过程中，准确记录巡检数据，包括设备的运行状态、参数数值、异常情况等。

3.2 数据整理与分析：对巡检数据进行整理和分析，根据数据结果评估设备的运行状况和性能表现。

3.3 生成巡检报告：根据巡检数据和分析结果，编制巡检报告，详细描述设备的运行情况、异常情况和处理措施。

四、异常处理4.1 异常情况分类：对巡检中发现的异常情况进行分类，如设备故障、参数异常、连接问题等。

4.2 处理流程：根据异常情况的不同，制定相应的处理流程，包括紧急处理、设备维修、参数调整等。

4.3 记录处理结果：在处理异常情况后，记录处理过程和结果，确保异常情况得到妥善解决。

五、巡检总结5.1 总结巡检结果：根据巡检数据和报告，总结设备的运行状况和性能表现，评估巡检的效果。

5.2 提出改进建议：根据巡检结果和经验，提出改进设备运行和巡检工作的建议，以优化设备的性能和巡检的效果。

5.3 学习总结：巡检结束后，进行经验总结和学习，分享巡检中的经验和教训，提升巡检工作的水平和质量。

目录1目的........................................................ - 1 -2适用范围.................................................... - 1 -3引用文件.................................................... - 1 -4记录表单.................................................... - 1 -5作业对象.................................................... - 1 -6人员组织.................................................... - 1 -7工器具及物料................................................ - 2 -8作业准备.................................................... - 3 -9安全防护.................................................... - 3 -10作业步骤.................................................... - 4 -11外锁闭转辙机检修作业........................................ - 4 -12内锁闭转辙机检修作业....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。

ZDJ9型电动转辙机检修作业指导书集中检修作业指导书目的对ZDJ9-K电动转辙机的检修作业、电特性参数、测试、试验进行了详细说明，便于指导检修作业，提高ZDJ9-K电动转辙机检修质量，达到可靠运用的目的。

适用范围ZDJ9-K电动转辙机检修作业检修周期按《普速铁路信号维修管理实施细则》周期作业条件 1.按规定准备工具、材料齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好。

安全风险 1.正确使用、穿戴劳动保护用品；2.设备放置作业车上必须加装固定安全销；3.严格执行联劳协作工作要求；4.作业完毕后，检查各部螺丝紧固，开口销开口合格，油润良好；5.工具材料清点齐全。

防控措施1.作业中注意人身安全；2.精检細修，按标准执行；3.检修作业中按操作规程执行，时刻卡控质量安全关；4.作业完毕后，坚决执行“三级”验收制度。

作业工具工具：螺丝刀、电工刀、活口扳手、呆扳手、尖嘴钳、斜口钳、克丝钳、锉刀、套筒、钢卷尺、钢锯、手锤、扁铲、转辙机内特性测试仪、检修专用工具等。

材料：棉纱、砂纸、油脂等ZDJ9电动转辙机检修作业程序及标准流程作业项目作业内容、标准及图示检修入所日常检修前，对被检修转辙机通过内外观检查，预测预判，针对可能存在的问题，提出检修要求。

准备内外观检查转辙机有无摔伤，检查信息认真做好记录！点前会明确检修作业负责人、作业人员、作业时间、地点、检修要求和安全注意事项；按照分工由工区当日负责人盯控。

作业人员清楚、标准明确！宣誓有害作业戴口罩，重点作业要盯控；同起同落防伤害，按章操作是关键。

工具、材料准备清点按照作业项目，检修人员对工具材料用品进行清点。

准备兆欧表、转辙机内特性测试仪！作业盯控1.作业前：了解作业人员的身体状况，精神状态，作业人员是否清楚作业内容以及准备工作是否完备。

2.作业中：盯控作业人员是否清楚作业标准且作业标准执行到位，作业质量是否达到质量标准要求，作业过程中发现质量问题及设备缺陷是否及时记录并克服，。

ZDJ9系列道岔转换设备巡检作业指导书1 适用范围及主题内容本作业指导书适用于ZDJ9系列道岔转换设备巡检工作。

本作业指导书规定了ZDJ9系列道岔转换设备巡检作业程序、项目、内容及技术标准。

2 作业目的检查设备运用状况，发现隐患并克服设备缺点，确保运用质量符合技术标准。

3 作业流程图4 巡检作业程序、项目、内容及技术标准4.1 作业前准备4.1.1 召开作业准备会，工长布置巡检任务，明确作业地点、任务、作业人和防护人,集中学习相关文件要求；4.1.2 组织开展安全预想，由安全员布置劳动和行车安全针对性措施；4.1.3 工具材料准备：联络、照明工具（试验良好）、手锤、扳手、克丝钳、机油、棉纱等,4.1.4 严格执行工具、材料、劳保用品清点制度，确认反光标志良好。

逐项填写《工具、材料检查登记表》；4.1.5 穿着防护服、绝缘鞋。

4.2 登记联系4.2.1驻站联络员佩带《驻站联络员》标志，携带上岗证，按图定“天窗”时间提前40分钟，到达应急行车值班室，按照高铁维修有关制度和批准的维修作业计划、项目、内容在《行车设备检查登记簿》（运统－46）内登记；4.2.2经车务值守人员签认后，驻站联络员向作业人员传达天窗作业上道命令；4.2.3作业人员接到室内联络员作业命令号后，人员方可进入防护网，上道作业。

4.2.4 驻站联络员在值台联系过程中执行高铁巡检作业卡控制度，随时和作业人员保持联系，掌握工作进度。

注意事项：巡检作业前，作业人员应与驻站联络员互试联络工具，点毕前30分钟。

要提醒作业人员。

4.3 外部检查4.3.1外观检查4.3.1.1箱盒无破损，箱盒盖密封螺丝紧固齐全良好，蛇管固定良好、加锁装置齐全；4.3.1.2基础安装支架螺丝紧固，基础硬化台面整洁、无破损，无杂物;箱盒倾斜度不超过10mm，排水良好；4.3.1.3各部螺栓油润、紧固、满帽、干净；4.3.1.4设备名称及定位标志清晰正确；4.3.1.5设备无外界干扰和异状，尖轨和基本轨间无异物；4.3.1.6道岔密贴状态良好，尖轨、基本轨肥边不得影响道岔密贴。

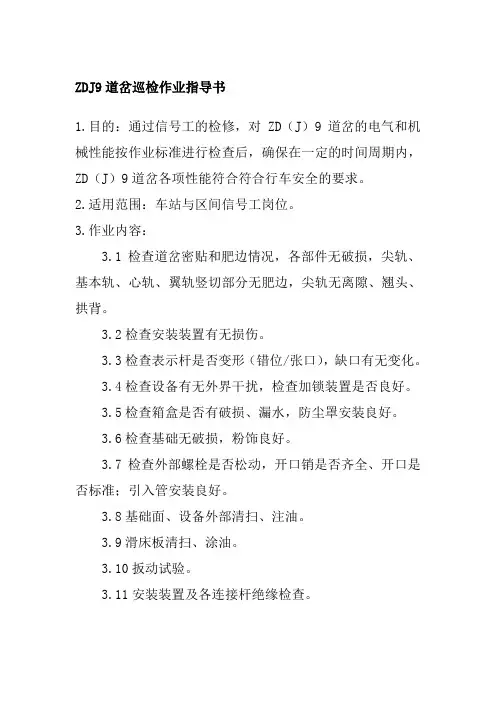

ZDJ9道岔检修作业指导书
