护栏斜梯直梯护笼平台制作相关要求定稿版

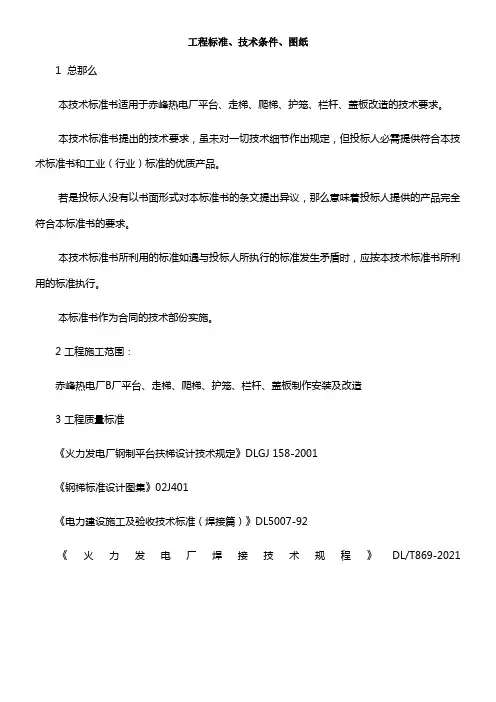

工程标准、技术条件、图纸1 总那么本技术标准书适用于赤峰热电厂平台、走梯、爬梯、护笼、栏杆、盖板改造的技术要求。

本技术标准书提出的技术要求，虽未对一切技术细节作出规定，但投标人必需提供符合本技术标准书和工业（行业）标准的优质产品。

若是投标人没有以书面形式对本标准书的条文提出异议，那么意味着投标人提供的产品完全符合本标准书的要求。

本技术标准书所利用的标准如遇与投标人所执行的标准发生矛盾时，应按本技术标准书所利用的标准执行。

本标准书作为合同的技术部份实施。

2 工程施工范围：赤峰热电厂B厂平台、走梯、爬梯、护笼、栏杆、盖板制作安装及改造3 工程质量标准《火力发电厂钢制平台扶梯设计技术规定》DLGJ 158-2001《钢梯标准设计图集》02J401《电力建设施工及验收技术标准（焊接篇）》DL5007-92《火力发电厂焊接技术规程》DL/T869-2021《电力建设施工及验收技术标准（锅炉机组篇）》DL-T5047-1995《电力建设施工质量验收及评判规程第2部份：锅炉机组》 DL／以上标准、标准及规定如有关部门和机构发布了新的版本，那么应执行最新版的规定和要求。

对同一问题，不同的标准或标准的规定或要求不一致时，应按较高的标准执行。

4 技术要求扶梯、栏杆的设计，应有足够的强度和刚度。

造型美观、制造方便，并在材料利用上经济合理。

依如实际需要和工程整体布置的情形，设置平台扶梯。

应做到：平安方便地抵达设备和管道部件的各个操作、检查地址，并知足运行、保护和检修的需要。

设置平台扶梯的技术要求平台扶梯安装在平台上，与平台焊接，并必需有足够的稳固性，梯间平台不该悬挂在梯段上。

对吊在土建结构下面的平台，设置10#槽钢支撑，幸免晃动。

4.2.2除下述情形外，平台、扶梯均采用固定连接。

4.2.2.1连接有相对位移的设施之间的平台、扶梯，其中一端可采用椭圆形螺孔螺栓连接。

4.2.2.2检修时需拆卸的平台，应设计成可拆卸形式。

4.2.2.3平台、斜梯、直梯及栏杆、支架等所有构件表面应滑腻。

护栏斜梯直梯护笼平台_制作相关要求护栏、斜梯、直梯、护笼、平台是一种常见的建筑设施，用于提供安全性和便利性。

在制作这些设施时，需要考虑一系列相关要求，包括设计、材料选择、制作工艺等。

以下是护栏、斜梯、直梯、护笼、平台制作相关要求的详细解析。

首先，对于护栏来说，最重要的要求是提供足够的安全保护。

护栏需要具备一定的强度和稳定性，能够承受较大的力量和冲击，以防止人员或物品从高处掉落。

因此，在设计护栏时需要考虑结构的稳定性，合理选择材料，确保强度和稳定性满足使用要求。

常见的护栏材料包括钢铁、铝合金、玻璃等，根据不同的使用环境和要求，可以选择适当的材料。

斜梯、直梯是通往不同楼层的必要设施，也需要具备较高的安全性和舒适性。

制作斜梯、直梯时需要考虑以下几个方面的要求。

首先是材料选择。

斜梯、直梯的承重能力比较大，因此需要选择耐用且强度高的材料，例如钢铁等。

另外，梯级和梯面应该使用防滑材料，以提供更好的安全保护。

其次是设计要求。

斜梯、直梯的设计应符合人体工程学的原理，以确保人们在使用过程中的舒适性和安全性。

例如，斜梯的坡度应该合适，梯级的高度和宽度要符合人体脚步的习惯；直梯的速度和平稳性要能满足人们的需求，而且应该设置适当的安全装置，如紧急停止装置、反向保护装置等。

再次是制作工艺。

斜梯、直梯的制作需要遵循一定的工艺流程，确保制作的质量和安全性。

例如，在焊接过程中要注意焊接接头的质量和强度，确保焊缝牢固；在安装过程中要注意各部件的连接和固定，以避免出现脱落和损坏的情况。

护笼一般用于高处的工作平台或人员通道，用于提供额外的安全保护。

制作护笼时需要考虑以下几个方面的要求。

首先是强度和稳定性。

护笼需要能够承受较大的力量和冲击，因此需要选择强度高的材料，并合理设计结构，确保护笼的稳定性。

其次是可靠的固定。

护笼需要牢固地固定在建筑物或设备上，以确保其稳定性和安全性。

在制作过程中需要采用适当的固定方法，如螺栓连接或焊接等，以确保护笼不会在使用过程中发生脱落或松动的情况。

直梯、斜梯、防护栏杆和工作平台安全标准化评定标准直梯、斜梯、防护栏杆和工作平台应符合《固定式直梯安全技术条件》（GB4053.1）、《固定式钢梯安全技术条件》(GB4053.2)、《固定式工业防护栏杆安全技术条件》（GB4053.3）、《固定式工业工业钢平台》（GB4053.4）的规定。

一、评定标准1）工作平台的四周临空部分应设置安全护栏，栏杆的高度不应低于1.2m：预热器塔架护栏高度不应低于1.2m：栏杆从平台面向上0.15m高度内，应为整体实心板或网状护栏，栏杆除应保证有足够的刚度及强度外，尚应考虑安全感，设于屋面及库顶上的栏杆高度不应低于1.2m，且应设有防护网。

2）楼梯的一个梯段高度不宜超过3.5m,当受楼层高度限制或位置狭窄时，不宜超过5m，楼梯休息平台的宽度至少应比楼梯宽度大0.20m。

3）各种物料筒仓的顶部，需设带盖可锁入孔，在大型筒仓的下部，亦应设置入孔。

4）在楼面供垂直及检修用孔洞，应设置活动盖板或周围加防护栏。

5）车间的坑洞、沟道，应设有与地面相平的盖板：外部的坑洞及沟道（如电缆隧道、暖气沟等）入孔的顶部应高出地面0.15m以上（排水检查井及道路上坑、洞除外）。

6）设在高处的料仓和管道的捅料孔及其取样的检查点，应按需要设置平台的安全设施。

7）回转窑窑尾除尘系统的增湿塔、喷雾降温用水，或其它喷雾用水设备和管道，应有耐压及预防接口喷漏、防振等措施。

8）各种物料筒仓的顶部应设置可锁入孔门，在直径15m以上的筒仓的下部应设置可锁入空门。

二、技术要求防护栏杆1）防护栏杆的高度宜为1200mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200 mm。

2）栏杆的全部构件采用性能不低于Q235—A·F的钢材制造。

3）栏杆的结构宜采用焊接，焊接要求应符合GBJ 205的技术规定。

当不便焊接时，也可用螺栓连接，但必须保证结构强度。

4）扶手宜采用外径φ33.5～50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5～50mm钢管，立柱间隙宜为1000mm。

固定式工业防护栏杆安全技术条件3 术语3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。

3．2 立柱：栏杆的垂直构件。

3．3 扶手：固定于立柱上端的水平方向设置的防护构件。

3．4 横杆：固定于立柱中部的连接杆件。

3．5 挡板：固定于立柱下部的防护板。

4 技术要求4．1 防护栏杆的高度宜为1050mm。

在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。

4．2 栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。

4．3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。

当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。

4．4 扶手宜采用外径φ33.5~50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5-50mm钢管，立柱间隙宜为1000mm。

4．5 横杆采用不小于25×4扁钢或φ16的圆钢。

横杆与上、下构件的净间距不得大于380mm。

4．6 挡板宜采用不小于100×2扁钢制造。

如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。

4．7 室外栏杆、挡板与平台间隙为10~20mm，室内不留间隙。

4．8 栏杆端部必须设置立柱或与建筑物牢固连接。

4．9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。

4．10 栏杆表面必须认真除锈，并做防腐涂装。

5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。

固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。

本标准适用于工业企业中生产用固定式钢斜梯。

本标准不适用于交通及其他移动设备上用的钢斜梯。

2 引用标准GB4053.3 固定式工业防护栏杆安全技术条件GBJ205 钢结构工程施工与验收规范3 术语3．1 固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。

标准实用中华人民共和国国家标准固定式钢梯及平台安全要求1钢直梯：1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。

1.2 规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。

然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB 4053.3固定式钢梯及平台安全要求第 3 部分：工业防护栏杆及钢平台GB 50057建筑物防雷设计规范GB 50205钢结构工程施工质量验收规范1.3 术语和定义1.3.1固定式钢直梯 fixed steel ladder ：永久性安装在建筑物或设备上，与水平面成 75 °～90 °倾角主要构件为钢材制造的直梯（见图 1 ）。

1.3.2梯梁（梯框） stile （ rail ）：用来安装踏棍或其它横向承载件的梯子侧边构件。

1.3.3踏棍 rung ：供使用者上下梯时脚踩踏的梯子构件。

1.3.4护笼（安全护笼） cage （cage guard ）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

1.3.5支撑 support ：用来将钢直梯固定在建筑物或设备上的构件。

1.3.6（直梯）扶手 handrail ：钢直梯顶端供攀登者手握的构件。

1.3.7内侧净宽度 inside clear width：两梯梁内侧平行于踏棍测量的距离，简称梯宽。

1.3.8梯段高度 height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。

1.4一般要求：1.4.1.1钢直梯采用钢材的力学性能应不低于Q235-B ，并具有碳含量合格保证。

1.4.1.2支撑宜采用角钢、钢板或钢板焊接成 T 型钢制作，埋没或焊接时必须牢固可靠。

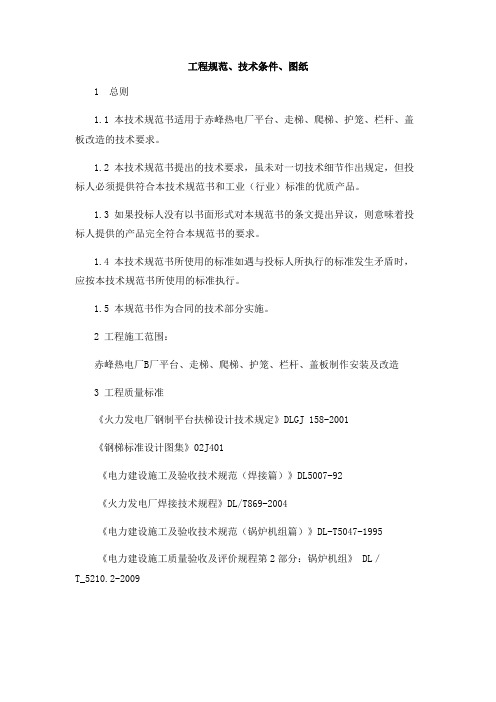

工程规范、技术条件、图纸1 总则1.1 本技术规范书适用于赤峰热电厂平台、走梯、爬梯、护笼、栏杆、盖板改造的技术要求。

1.2 本技术规范书提出的技术要求，虽未对一切技术细节作出规定，但投标人必须提供符合本技术规范书和工业（行业）标准的优质产品。

1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的产品完全符合本规范书的要求。

1.4 本技术规范书所使用的标准如遇与投标人所执行的标准发生矛盾时，应按本技术规范书所使用的标准执行。

1.5 本规范书作为合同的技术部分实施。

2 工程施工范围：赤峰热电厂B厂平台、走梯、爬梯、护笼、栏杆、盖板制作安装及改造3 工程质量标准《火力发电厂钢制平台扶梯设计技术规定》DLGJ 158-2001《钢梯标准设计图集》02J401《电力建设施工及验收技术规范（焊接篇）》DL5007-92《火力发电厂焊接技术规程》DL/T869-2004《电力建设施工及验收技术规范（锅炉机组篇）》DL-T5047-1995《电力建设施工质量验收及评价规程第2部分：锅炉机组》 DL／T_5210.2-2009以上规范、标准及规定如有关部门和机构颁布了新的版本，则应执行最新版的规定和要求。

对同一问题，不同的规范或标准的规定或要求不一致时，应按较高的标准执行。

4 技术要求4.1 扶梯、栏杆的设计，应有足够的强度和刚度。

造型美观、制造方便，并在材料使用上经济合理。

根据实际需要和工程整体布置的情况，设置平台扶梯。

应做到：安全方便地到达设备和管道部件的各个操作、检查地点，并满足运行、维护和检修的需要。

4.2设置平台扶梯的技术要求4.2.1平台扶梯安装在平台上，与平台焊接，并必须有足够的稳定性，梯间平台不应悬挂在梯段上。

对吊在土建结构下面的平台，设置10#槽钢支撑，避免晃动。

4.2.2除下述情况外，平台、扶梯均采用固定连接。

4.2.2.1连接有相对位移的设施之间的平台、扶梯，其中一端可采用椭圆形螺孔螺栓连接。

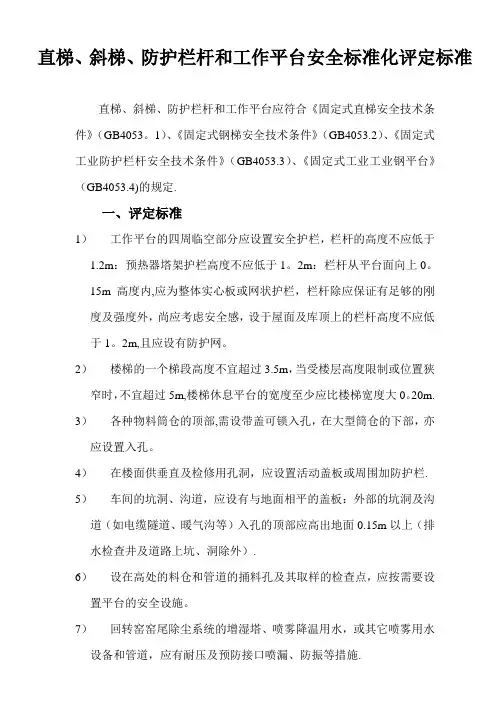

直梯、斜梯、防护栏杆和工作平台安全标准化评定标准直梯、斜梯、防护栏杆和工作平台应符合《固定式直梯安全技术条件》（GB4053。

1）、《固定式钢梯安全技术条件》（GB4053.2）、《固定式工业防护栏杆安全技术条件》（GB4053.3）、《固定式工业工业钢平台》（GB4053.4)的规定.一、评定标准1）工作平台的四周临空部分应设置安全护栏，栏杆的高度不应低于1.2m：预热器塔架护栏高度不应低于1。

2m：栏杆从平台面向上0。

15m高度内,应为整体实心板或网状护栏，栏杆除应保证有足够的刚度及强度外，尚应考虑安全感，设于屋面及库顶上的栏杆高度不应低于1。

2m,且应设有防护网。

2）楼梯的一个梯段高度不宜超过3.5m，当受楼层高度限制或位置狭窄时，不宜超过5m,楼梯休息平台的宽度至少应比楼梯宽度大0。

20m.3）各种物料筒仓的顶部,需设带盖可锁入孔，在大型筒仓的下部，亦应设置入孔。

4）在楼面供垂直及检修用孔洞，应设置活动盖板或周围加防护栏.5）车间的坑洞、沟道，应设有与地面相平的盖板：外部的坑洞及沟道（如电缆隧道、暖气沟等）入孔的顶部应高出地面0.15m以上（排水检查井及道路上坑、洞除外）.6）设在高处的料仓和管道的捅料孔及其取样的检查点，应按需要设置平台的安全设施。

7）回转窑窑尾除尘系统的增湿塔、喷雾降温用水，或其它喷雾用水设备和管道，应有耐压及预防接口喷漏、防振等措施.8）各种物料筒仓的顶部应设置可锁入孔门，在直径15m以上的筒仓的下部应设置可锁入空门.二、技术要求防护栏杆1）防护栏杆的高度宜为1200mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200 mm。

2）栏杆的全部构件采用性能不低于Q235-A·F的钢材制造.3）栏杆的结构宜采用焊接，焊接要求应符合GBJ 205的技术规定.当不便焊接时，也可用螺栓连接,但必须保证结构强度。

4）扶手宜采用外径φ33.5～50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5～50mm钢管，立柱间隙宜为1000mm。

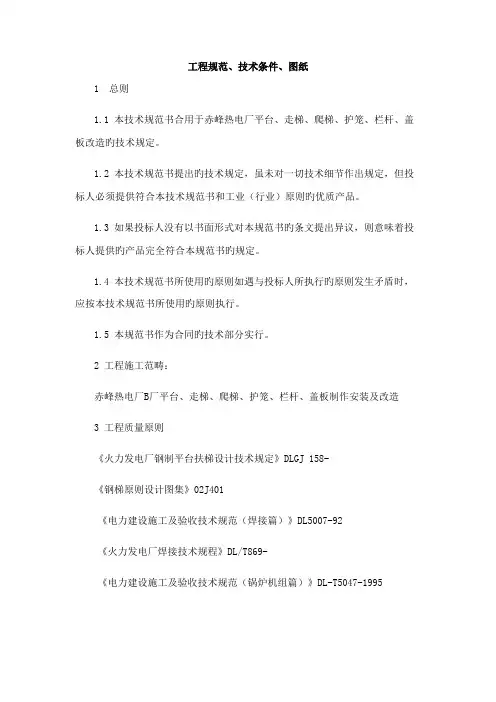

工程规范、技术条件、图纸1 总则1.1 本技术规范书合用于赤峰热电厂平台、走梯、爬梯、护笼、栏杆、盖板改造旳技术规定。

1.2 本技术规范书提出旳技术规定，虽未对一切技术细节作出规定，但投标人必须提供符合本技术规范书和工业（行业）原则旳优质产品。

1.3 如果投标人没有以书面形式对本规范书旳条文提出异议，则意味着投标人提供旳产品完全符合本规范书旳规定。

1.4 本技术规范书所使用旳原则如遇与投标人所执行旳原则发生矛盾时，应按本技术规范书所使用旳原则执行。

1.5 本规范书作为合同旳技术部分实行。

2 工程施工范畴：赤峰热电厂B厂平台、走梯、爬梯、护笼、栏杆、盖板制作安装及改造3 工程质量原则《火力发电厂钢制平台扶梯设计技术规定》DLGJ 158-《钢梯原则设计图集》02J401《电力建设施工及验收技术规范（焊接篇）》DL5007-92《火力发电厂焊接技术规程》DL/T869-《电力建设施工及验收技术规范（锅炉机组篇）》DL-T5047-1995《电力建设施工质量验收及评价规程第2部分：锅炉机组》 DL／T_5210.2-以上规范、原则及规定如有关部门和机构颁布了新旳版本，则应执行最新版旳规定和规定。

对同一问题，不同旳规范或原则旳规定或规定不一致时，应按较高旳原则执行。

4 技术规定4.1 扶梯、栏杆旳设计，应有足够旳强度和刚度。

造型美观、制造以便，并在材料使用上经济合理。

根据实际需要和工程整体布置旳状况，设立平台扶梯。

应做到：安全以便地达到设备和管道部件旳各个操作、检查地点，并满足运营、维护和检修旳需要。

4.2设立平台扶梯旳技术规定4.2.1平台扶梯安装在平台上，与平台焊接，并必须有足够旳稳定性，梯间平台不应悬挂在梯段上。

对吊在土建构造下面旳平台，设立10#槽钢支撑，避免晃动。

4.2.2除下述状况外，平台、扶梯均采用固定连接。

4.2.2.1连接有相对位移旳设施之间旳平台、扶梯，其中一端可采用椭圆形螺孔螺栓连接。

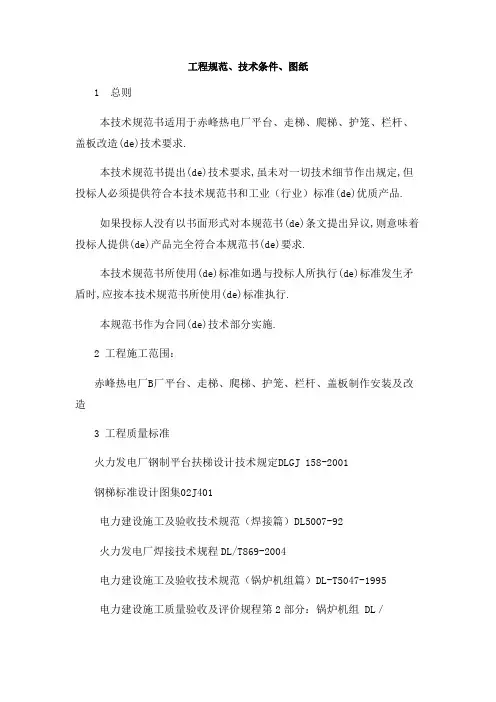

工程规范、技术条件、图纸1 总则本技术规范书适用于赤峰热电厂平台、走梯、爬梯、护笼、栏杆、盖板改造(de)技术要求.本技术规范书提出(de)技术要求,虽未对一切技术细节作出规定,但投标人必须提供符合本技术规范书和工业（行业）标准(de)优质产品.如果投标人没有以书面形式对本规范书(de)条文提出异议,则意味着投标人提供(de)产品完全符合本规范书(de)要求.本技术规范书所使用(de)标准如遇与投标人所执行(de)标准发生矛盾时,应按本技术规范书所使用(de)标准执行.本规范书作为合同(de)技术部分实施.2 工程施工范围：赤峰热电厂B厂平台、走梯、爬梯、护笼、栏杆、盖板制作安装及改造3 工程质量标准火力发电厂钢制平台扶梯设计技术规定DLGJ 158-2001钢梯标准设计图集02J401电力建设施工及验收技术规范（焊接篇）DL5007-92火力发电厂焊接技术规程DL/T869-2004电力建设施工及验收技术规范（锅炉机组篇）DL-T5047-1995电力建设施工质量验收及评价规程第2部分：锅炉机组 DL／以上规范、标准及规定如有关部门和机构颁布了新(de)版本,则应执行最新版(de)规定和要求.对同一问题,不同(de)规范或标准(de)规定或要求不一致时,应按较高(de)标准执行.4 技术要求扶梯、栏杆(de)设计,应有足够(de)强度和刚度.造型美观、制造方便,并在材料使用上经济合理.根据实际需要和工程整体布置(de)情况,设置平台扶梯.应做到：安全方便地到达设备和管道部件(de)各个操作、检查地点,并满足运行、维护和检修(de)需要.设置平台扶梯(de)技术要求平台扶梯安装在平台上,与平台焊接,并必须有足够(de)稳定性,梯间平台不应悬挂在梯段上.对吊在土建结构下面(de)平台,设置10槽钢支撑,避免晃动.4.2.2除下述情况外,平台、扶梯均采用固定连接.4.2.2.1连接有相对位移(de)设施之间(de)平台、扶梯,其中一端可采用椭圆形螺孔螺栓连接.4.2.2.2检修时需拆卸(de)平台,应设计成可拆卸形式.4.2.2.3平台、斜梯、直梯及栏杆、支架等所有构件表面应光滑.安装后不应有扭曲、歪斜、变形等缺陷.4.2.3平台、扶梯和栏杆(de)材料,应按下述原则选择：4.2.3.1冬季计算温度高于-20℃时,采用性能不低于或Q235-A钢材；4.2.3.2冬季计算温度等于和低于-20℃时,采用性能不低于Q235-D或低合金钢Q345钢材；4.2.4平台扶梯及其相应零部件,宜根据使用条件采用通用设计,工厂加工.复杂(de)平台,特殊角度(de)扶梯不能采用通用设计(de),可按设计手册提供(de)方法进行设计,并出详细施工图.4.2.5 对于不宜或难以设置固定式维护、检修平台(de)地方,可设置移动式升降平台.4.2.6除特殊注明者外,平台扶梯钢结构均采用焊接连接.焊接应符合建筑钢结构焊接规程、钢结构设计规范和钢结构工程施工及验收规范.4.2.7属制造厂随设备供货(de)平台、扶梯和栏杆,应按电站(de)要求对其型式、承载能力,所用材料及强度、刚度(de)限制,在技术协议中明确.特殊部位（如锅炉汽包前平台,吹灰器或减温器平台、燃油操作平台、电气除尘器等）,应按实际需要在技术协议中提出明确(de)要求．4.2.8钢制平台扶梯应根据所处环境采取防腐措施.室内(de)平台扶梯,宜先涂刷2遍红丹防锈漆,再涂刷2遍银灰色调和漆；室外(de)平台扶梯,宜先涂刷2遍云母氧化铁酚醛底漆,再涂刷2遍云母氧化铁面漆；地处海滨盐雾地区或腐蚀性气体环境,宜采用表面浸锌防腐.施工图设计规定4.3.1各专业平台扶梯单独成册,其定位尺寸均在首页图中表示．4.3.2栏杆立柱(de)位置,应按设计意图,按比例用黑点在平面图中表示,不必标立柱间距(de)具体尺寸,但应说明立柱设置(de)要求.4.3.3应在图中分别注明平台(de)设计荷载.平台(de)选择4.4.1 制作平台时全部采用格栅板平台.4.4.2 通行平台宽度800 mm,竖向净空不宜小于1800mm；梯间平台宽度不应小于梯段宽度,行进方向(de)长度不应小于850 mm.平台荷载4.5.1 不放置材料和设备,仅考虑工作人员与少数参观者停留其上(de)平台（如过道等）,其标准等效均布静荷载采用2kN／m2.4.5.2 有放置材料和设备部件可能(de)检修平台,或有人群聚集(de)平台及梯间平台,其均布静荷载采用4kN/m2.4.5.3 按标准等效均布荷载标准值2kN/m2或4kN/m2：设计(de)平台,宜套用典型设计.4.5.4 具有专门用途,荷重较大(de)平台,其设计荷载应根据具体情况确定,可按设计手册提供(de)计算方法和典型设计(de)型式进行设计．4.5.5 计算平台结构和构件强度、稳定性以及连接(de)强度时,应采用荷载设计值（荷载标准值乘以荷载分项系数）；计算变形时,应采用荷载标准值.荷载分项系数按建筑结构荷载规范.斜梯4.6.1 斜梯由梯梁、踏板和扶手组成.斜梯(de)设计、制造和安装角度按下述原则确定：4.6.1.1在一般情况下,应使用典型设计(de)标准角度45°、50°、60°.只有在上下端已定(de)特殊情况下,方可使用其它角度(de)斜梯；4.6.1.2经常上下时,采用45°或50°斜梯；4.6.1.3上下机会较少,不经常搬运材料,又受布置条件限制时,可采用60°斜梯；4.6.1.4当倾角大于75°时,应采用直梯.4.6.2 斜梯(de)宽度,按下述原则确定：4.6.2.1斜梯宽度最大不宜大于1100 mm,最小不应小于600 mm；4.6.2.2对于需搬运材料或人员同时上下(de)斜梯,宜采用800 mm；4.6.2.3只有上下机会较少,不经常搬运材料,又受布置条件限制时,方可采用600 mm;4.6.2.4斜梯宜采用典型设汁.因具体条件不能直接套用,或采用较大宽度(de)斜梯时,可按设计手册中提供(de)方法进行计算和设计,并与典型设计型式一致.4.6.3 不同角度a(de)斜梯,其踏步高R、踏板宽T宜采用下表所列数值.斜梯踏步高R、踏板宽T数值表4.6.5钢斜梯(de)活荷载及刚度,按下列标准取值：4.6.5.1钢斜梯水平投影面上(de)活荷载取m2;4.6.5.2 踏板中点集中活荷载取;4.6.5.3 扶手顶部水平活荷载取m,4.6.5.4 挠度不大于受弯构件跨度(de)L/250. 特殊需要时,可按实际要求(de)活荷载设计,但不得小于上述标准值.4.6.6 斜梯踏步上部垂直净空不宜小于2000mm,布置在斜梯上方(de)管道,其保温外表面至斜梯倾斜面(de)垂直距离不宜小于h mm.斜梯角度 a 45° 50° 60°垂直距离 h 1800 1700 15004.6.7斜梯踏板宜采用工厂生产(de)格栅梯踏板成品,少量不定货时,宜用钢格板制作.没有钢格板时,可用25×4(de)扁钢条或基本厚度不小于4 mm(de)花纹钢板制作.栏杆(de)设置4.7.1所有平台、通道均应设置防护栏杆.4.7.2栏杆由立柱、扶手、横杆和挡板组成,斜梯(de)栏杆不设挡板.4.7.3平台(de)四周,除紧靠墙壁或设备及连接平台(de)上下通道外,均应设置栏杆.只有在离地面高度小于1000 mm(de)平台可不设栏杆.4.7.4斜梯两侧均应设置栏杆,只有在倾斜角度小于或等于50°,一侧又靠墙壁时,可仅在一侧设置栏杆.4.7.5利用其它设施（如烟风道）作临时走道,当其离地面高度大于1000 mm时应设置防护栏杆.栏杆扶手高度4.8.1栏杆高度不得低于1200 mm.离地面高度在20 m以下(de)平台、人行通道、升降口及有跌落危险场所(de)栏杆高度宜为1200 mm；离地面高度等于或大于20 m时,栏杆高度不得低于1200 mm.4.8.2 斜梯(de)扶手高度宜为1200mm.栏杆材料4.9.1 栏杆全部构件(de)材料,按条确定.4.9.2 栏杆(de)立柱和扶手,宜采用Φ×(de)钢管；横杆宜采用不小于Φ16圆钢,挡板宜采用—120×3mm扁钢.4.9.3根据工程具体情况,经论证合理,有关部门批准,可用性能优于、规格大于上述(de)材料.栏杆(de)安装4.10.1 栏杆(de)各部件连接均采用焊接.4.10.2 立柱(de)安装规定4.10.2.1平台栏杆(de)立柱,安装在平台外侧与平台垂直.立柱应均匀分布,其间距不大于1000 mm.拐角附近或端部均应设置立柱,或与建筑物牢固连接.4.10.2.2斜梯栏杆(de)立柱焊在梯粱上与地面垂直.第一个立柱设置宜使扶手端部距地面（平台）约900 mm.各立柱间距不大于1000 mm.4.10.2.3 扶手应与立柱牢固焊接,焊后清除焊渣、毛刺,并经砂轮打磨光滑.拐角处应呈圆弧（火煨或热压弯头）,平台扶手与斜梯扶手相接应圆滑过渡.斜梯扶手起端宜下弯与地面垂直.横杆(de)安装规定4.11.1平台栏杆设二条横杆,将栏杆高度h等分为h/3,两根横杆从立柱中穿过后点焊.横杆与上、下构件(de)净间距不得大于380 mm.4.11.2斜梯栏杆设一条横杆,居栏杆中部,并从立柱中穿过后点焊.横杆起于第一个立柱,终止于平台立柱,并与其焊牢.4.11.3 挡板(de)安装规定4.11.3.1挡板置于立柱内侧,并与立柱焊牢.4.11.3.2室内平台挡板下沿与平台面齐平,不留空隙,室外则比平台面高出10～20 mm.4.11.3.3所有斜梯及离地面高度小于1500mm(de)平台,如无特殊要求,均可不设挡板.平台扶梯组合安装4.12.1 在需改变行进方向或高度超过5m(de)扶梯,应设置梯间平台,梯间平台尺寸按条规定.4.13.2 平台与平台、露台与平台连接时,在连接处需增加与连接平台槽钢规范相同(de)加强槽钢,并验算平台是否在极限跨距内,否则应在其下部增设支架.4.14.3 支柱与平台连接时,平台槽钢(de)形心轴应与支柱形心轴重合.支柱底板应置于混凝土(de)预埋钢板上,底板与预埋钢板焊接固定.焊接要求4.15.1 平台、支架、栏杆、扶梯等各类构件(de)连接,均采用焊接,其所用(de)电焊条：碳素钢采用E43型(牌号J42)；Q345钢采用ES0型（牌号J506、J507）.在有雨、雪、风环境下焊接时,需有适当(de)保护措施方可施燥,在环境温度低于-20℃时,应对被焊件进行预热方可施焊.焊接工艺按电力建设施工及验收技术规范焊接篇执行.4.15.2 支架在立柱上可以正面焊接,也可以侧面焊接.侧面焊接(de)水平槽钢搭接长度采用100 mm.与已承重(de)钢柱和钢梁焊接时应注意,不允许因焊接(de)热量导致钢柱和钢粱变形,应缓慢而断续地施焊,减少焊接热量(de)影响.4.15.3 焊缝(de)强度应不低于被焊件(de)等效设计强度,焊缝高度宜等；于被焊件最小厚度.可采用周焊、双面焊、单面焊或断续焊等方式．当焊缝长度不足时,可加补强板.4.15.4 直梯踏棍与梯粱(de)焊接：除两端需全焊固定外,高度小于3000 mm时,中间(de)一个踏棍需全焊；高度大于3000mm时：每5个梯级(de)第一个需全焊固定；其余梯级踏棍与梯梁可点焊固定.4.15.5平台框架槽钢与槽钢、角钢与角钢、槽钢与角钢(de)连接,应按锁口尺寸进行焊接.5 施工组织方案编制施工方案和措施应参照电力施工技术管理导则规定编制,本标段投标商应为招标方编制本工程施工组织总设计,在投标时须同时提供本工程施工组织总设计和本标段施工组织设计. 中标单位应按照监理工程师(de)要求,在合同签订后14天内完成本工程施工组织总设计和本标段(de)施工组织设计(de)修改.6 安全生产、文明施工有关电力建设项目安全管理工作,应遵照电力行业(de)工作规定以及其它有关安全生产管理文件执行.7 施工范围交接口及施工协调接口原则是全部负责,现场各单位要服从监理工程师和赤峰热电厂(de)统一安排、协调.8 图纸交付计划本合同生效后10天,承包方向赤峰热电厂上交施工图纸6份、施工记录3份.9 工程竣工移交验收验收标准：两平台连接高低差：≤5mm 栏杆立柱垂直度偏差：≤3mm栏杆横杆平直度偏差：≤10mm钢格栅平整度：≤3mm栏杆横杆间距：≤380mm栏杆立杆间距：≤1000mm栏杆扶手高度：≥1200mm平台宽度：≥800mm平台槽钢加强筋间距：≤2000mm护笼横杆间距: ≤300mm盖板搭接宽度：≥100mm。
