循环水讲义间接空冷系统

>0 有碳酸钙沉积趋势 =0 既无沉积又无腐蚀 <0 腐蚀 Ryznar稳定指数＝2 PHs－PH
第29页/共68页
水的结垢趋势判断
稳定指数 <3.9 3.9~5.0 5.0 ~ 6.0 6.0 ~ 7.0 7.0 ~ 7.5 7.5 ~ 9.0 >9.0
水的趋势 十分严重结垢 严重结垢 轻度结垢 微量结垢或腐蚀 腐蚀显著 严重腐蚀 不允许的腐蚀
处理方法： 检查循环水中[ 碱度＋Ca+2 ] 是否超标、粘泥量是否超标；加药不及时或分
散剂少加；工艺条件是否变化；进水阀门开度小，水量不足；浓缩倍数过高； 对症处理。增加阻垢分散剂的量或更换高效的阻垢分散剂；调低循环水中[ 碱 度＋Ca+2] 的控制指标；加酸降低PH和碱度（碱性配方也要加酸）；适当降 低浓缩倍数。
第49页/共68页
异噻唑啉酮
作用目标：所有的好氧菌和厌氧菌，藻类、 真菌
与微生物细胞内的蛋白质或酶的硫基发生 反应
反应速度：慢（4～12小时）但持续作用时 间长
第50页/共68页
N7330杀生示意图
1
N-7330
- NH2 groups -SH groups
Coagulation
-COOH groups DNA
处理方法： 检查水质指标指标合格情况。缓蚀剂浓度、碱度、Ca+2 、Cl－、
异养菌等指标是否不合格项多，及时纠正。确认指标合格的情 况下再考虑修改配方：增加缓蚀剂用量；增加药剂中抗点蚀的 成分；提高水的碱度指标；加强对微生物的杀灭。
第64页/共68页
结垢
现状：监测的粘附速率超标；换热设备超温，结垢堵塞；循环水中Ca+2 与其 他离子比例失调；垢样分析表明CaO、P2O5 、CO2占百分比大。

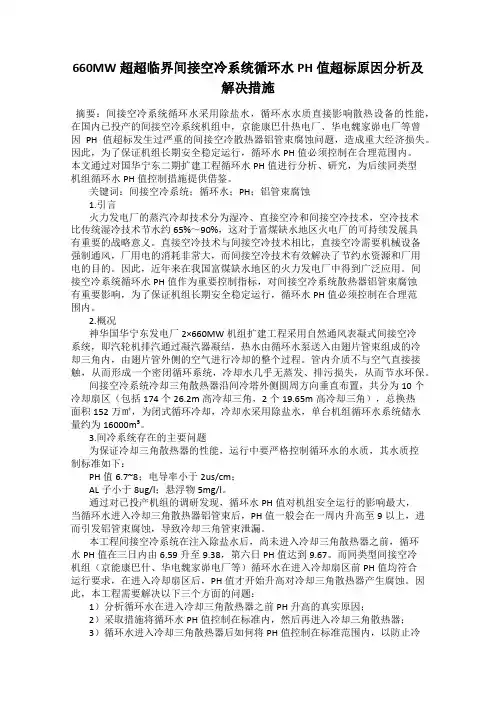

660MW超超临界间接空冷系统循环水PH值超标原因分析及解决措施摘要：间接空冷系统循环水采用除盐水，循环水水质直接影响散热设备的性能，在国内已投产的间接空冷系统机组中，京能康巴什热电厂、华电魏家峁电厂等曾因PH值超标发生过严重的间接空冷散热器铝管束腐蚀问题，造成重大经济损失。

因此，为了保证机组长期安全稳定运行，循环水PH值必须控制在合理范围内。

本文通过对国华宁东二期扩建工程循环水PH值进行分析、研究，为后续同类型机组循环水PH值控制措施提供借鉴。

关键词：间接空冷系统；循环水；PH；铝管束腐蚀1.引言火力发电厂的蒸汽冷却技术分为湿冷、直接空冷和间接空冷技术，空冷技术比传统湿冷技术节水约65%～90%，这对于富煤缺水地区火电厂的可持续发展具有重要的战略意义。

直接空冷技术与间接空冷技术相比，直接空冷需要机械设备强制通风，厂用电的消耗非常大，而间接空冷技术有效解决了节约水资源和厂用电的目的。

因此，近年来在我国富煤缺水地区的火力发电厂中得到广泛应用。

间接空冷系统循环水PH值作为重要控制指标，对间接空冷系统散热器铝管束腐蚀有重要影响，为了保证机组长期安全稳定运行，循环水PH值必须控制在合理范围内。

2.概况神华国华宁东发电厂2×660MW机组扩建工程采用自然通风表凝式间接空冷系统，即汽轮机排汽通过凝汽器凝结，热水由循环水泵送入由翅片管束组成的冷却三角内，由翅片管外侧的空气进行冷却的整个过程。

管内介质不与空气直接接触，从而形成一个密闭循环系统，冷却水几乎无蒸发、排污损失，从而节水环保。

间接空冷系统冷却三角散热器沿间冷塔外侧圆周方向垂直布置，共分为10个冷却扇区（包括174个26.2m高冷却三角，2个19.65m高冷却三角），总换热面积152万㎡，为闭式循环冷却，冷却水采用除盐水，单台机组循环水系统储水量约为16000m³。

3.间冷系统存在的主要问题为保证冷却三角散热器的性能，运行中要严格控制循环水的水质，其水质控制标准如下：PH值6.7~8；电导率小于2us/cm；AL子小于8ug/l；悬浮物5mg/l。

THபைடு நூலகம்热 TMCR( TRL 阻塞背 效率验 最大连 （铭牌 压工况 收况） 续工况) 工况）
14.5 13.5 30
3
12
12
28
6.5
827.38 886 940.2 863.77
69710 69710 69710 47600
空冷系统主要保护装置
出现下列情况之一循环泵自动停运 • 系统中无水循环； • 安全放水伐开启； • 循环泵电机掉闸； • 电机或泵的保护动作；
系统运行方式
• 当空冷塔冷却段部分或全部停运放水后， 为防止系统内表面受氧化腐蚀，设置充氮 保护系统。氮气管路与储水箱顶部相连， 并通过膨胀水箱溢流管，散热器顶部连通 管组成充氮保护管道系统 。
间接冷却系统图
空冷系统启、停和运行维护
• 机组启动时，冷却系统将以空冷却（泄水状态） 启动，两旁路阀开启，循环水通过两个旁路阀进 行循环，也就是旁路运行。在旁路运行成功以后， 扇区将会被一个接一个的充水（一般为对称充水， 充水时先开出水阀15秒后开进水阀），在冷却塔 的任一个部分的五个扇区中有四个扇区充满水后， 旁路阀开始自动关闭，当五个扇区全部充满水后 旁路阀关闭。扇区充满水后，及时开启百叶窗。 冬季机组启动，当循环水温大于规定值及二台循 环泵运行，才能投入散热器运行。控制散热器充 水时间在60-80秒，防止充水速度太慢而结冰。
空冷系统主要保护装置
出现下列情况之一安全排水伐自动开启 • 环境温度低于＋5℃时，冷却水系统中无
水循环； • 环境温度低于+5℃时, 主冷水管道中水温
低于12℃。 下列情况下，运行的扇形段自动排水 • 扇形段出口温度低于12℃。 • 环境温度低于＋5℃时，扇形段内无水循

135MW机组循泵有哪些联锁
• • • • （1）四泵联锁 （2）低水压联锁 （3）出口门保护联锁 （4）跳泵保护：轴承温度高、电机线圈温 度高、电机推力瓦温度高（＃4循泵）
循环水泵出口蝶阀打不开的原因有 哪些
• • • • • • （1）出口蝶阀电动机电源及热工电源未送。 （2）出口蝶阀电动机及热工保护故障。 （3）系统大量漏油，油箱油位太低。 （4）电磁阀内漏或电磁阀旁路门误幵。 （5）电动油泵故隞，手动泵故障。 （6）机械卡涩。
循环水泵出口碟阀打不开应如何处 理
循环水泵起动后，出门蝶阀打不开，应迅速 查明原因，做相应处理，必要时停泵，并 联系检修。
循环水泵出口蝶间下落有哪些原因
• • • • （1）油系统漏油、油箱油位低。 （2）电磁阀内漏或旁跆门误开。 （3）出口蝶阀关到75%电动机不联动。 （4）电磁阀宜流24V电源屮断。
恢复一台凝汽器运行操作注意事项
• 恢复系统前一定要向工作负责人了解并确 认检修人员已全部撤出工作现场； • 凝汽器充水过程中入口门不要开度过大， 以充分排出凝汽器水侧空气；
谢谢
#5机循环水系统流程图
#6机循环水系统流程图
循环水泵启动前的检查
• 1 循环水泵及电机各表计齐全好用，表门开启； • 2 循环水泵及电机各轴承油位正常，且油质合格； • 3 循环水泵静态试验好用，出口门开、关灵活好 用； • 4 全开轴承冷却水总门，开启传动装置冷却水、 电机轴承冷却水出入口门。 • 5 联系电气循环水泵电机测绝缘合格后送电。

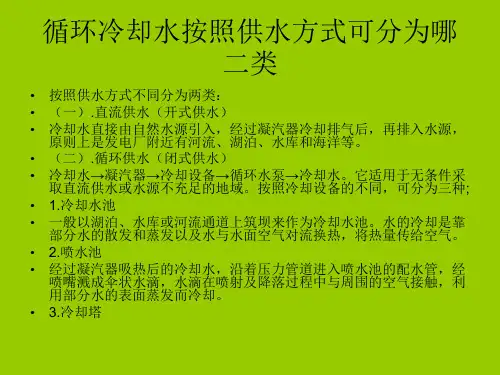

自然通风冷却塔工作原理？
• 冷却水进入凝汽器吸热后，沿压力管道送至塔内 配水槽中，水沿配水槽由塔中心流向四周，再由 配水槽下边的滴水孔眼呈线状滴落到孔眼同心的 溅水碟上，溅成细小的水滴落入淋水装置散热后， 流入储水池。 • 水流在飞溅下落时，冷空气依靠塔身所形成的自 拔力由塔下部吸入并于水流呈逆向流动。 • 机力通风塔 • 采用强制通风的方式进行冷却。
