中考物理第1篇第十九讲电阻的测量试题

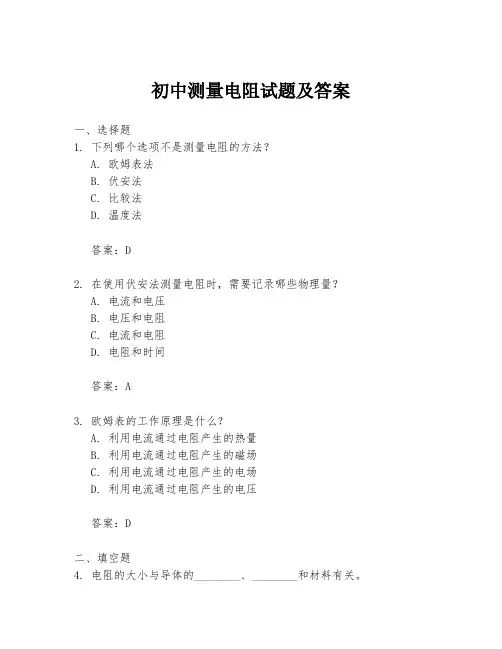

初中测量电阻试题及答案一、选择题1. 下列哪个选项不是测量电阻的方法？A. 欧姆表法B. 伏安法C. 比较法D. 温度法答案：D2. 在使用伏安法测量电阻时，需要记录哪些物理量？A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电阻和时间答案：A3. 欧姆表的工作原理是什么？A. 利用电流通过电阻产生的热量B. 利用电流通过电阻产生的磁场C. 利用电流通过电阻产生的电场D. 利用电流通过电阻产生的电压答案：D二、填空题4. 电阻的大小与导体的________、________和材料有关。

答案：长度；横截面积5. 电阻的单位是欧姆，符号为Ω。

1兆欧等于多少千欧？答案：1000三、简答题6. 请简述如何使用欧姆表测量电阻。

答案：首先，确保欧姆表的表笔接触良好，然后打开电源，选择适当的量程。

将表笔分别连接到电阻的两端，观察欧姆表的读数，即为所测量的电阻值。

7. 为什么在测量电阻时，需要考虑温度的影响？答案：因为电阻的阻值会随着温度的变化而变化，大多数金属导体的电阻随温度升高而增大，而某些合金的电阻随温度升高而减小。

为了得到准确的测量结果，需要在特定的温度下进行测量，或者对温度变化进行补偿。

四、计算题8. 已知一段导体的电阻为50Ω，通过它的电流为0.2A，求导体两端的电压。

答案：根据欧姆定律，电压U = 电流I × 电阻R，所以U = 0.2A × 50Ω = 10V。

9. 如果将上述导体放入一个电路中，电路中的电源电压为12V，求通过该导体的电流。

答案：使用欧姆定律的变形公式，电流I = 电压U / 电阻R，所以I = 12V / 50Ω = 0.24A。

五、实验题10. 设计一个实验来测量一个未知电阻的值。

答案：实验步骤如下：a. 准备一个电源、一个未知电阻、一个电流表、一个电压表、一个开关和若干导线。

b. 将未知电阻与电流表串联，然后将这个串联电路与电压表并联，连接到电源上。

【初中教育】最新中考物理第十九讲电阻的测量复习试题3 / 7如图所示(2)闭合开关前，小明应将滑动变阻器的滑片P滑到_A_(选填“A”或“B”)端．(3)闭合开关后，若发现电压表指针向左偏转，说明电压表的_正负接线柱接反了_．(4)正确连接电路后，电流表示数为0。

2 A，电压表示数如图2所示，待测电阻的阻值为_11_Ω。

5．(20xx，济宁)小希在测额定电压为2。

5 V的小灯泡电阻时，设计了如图甲所示的电路图．(1)实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是_灯泡L断路_．排除故障后，小希通过实验测量了多组实验数据并画出了I－U图象，如图乙所示．(2)小灯泡正常发光时的电阻为_10_Ω。

(3)选取图象中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是_灯泡灯丝的电阻跟温度有关_．6．(20xx，泸州)某课外科技小组设计了如图所示的电路来测量电源U和待测电阻Rx的阻值，已知滑动变阻器的最大阻值为20 Ω，其实验步骤如下：(1)这个小组的同学按电路图连接好电路后，将滑动变阻器滑片P 滑到最右端b点，闭合开关S1，断开开关S2，无论怎样移动滑片P发4 / 7现电压表示数始终保持不变，电路故障的原因可能是_滑动变阻器同时接了下面两个接线柱(写出一种原因即可)．(2)排除故障后，将滑动变阻器的滑片P滑到最右端的b点，闭合开关S1和S2，电压表的示数为3 V；再断开开关S2，此时电压表的示数为2。

4 V，则电源电压U＝_3_V，待测电阻Rx＝_5_Ω。

7。

(20xx，南宁)如图所示，甲是用“伏安法”测量未知电阻Rx 的实物电路图．(1)请用笔画线代替导线，将图甲中的实物电路连接完整．(2)闭合开关前，应将滑动变阻器的滑片移到_阻值最大_处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx_断路_．(3)排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2。

电阻的测量实验题一、填空题1、（2分）用伏安法测电阻R值如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500 ，这电流表的内阻为____。

电压表内阻为____2、（2分）用伏安法测电阻R值，如图所示，若K接b时，测得误差为50%，K接a时，测得误差为5%，已知电阻的准确值为500Ω，则电流表的内阻为____Ω，电压表的内阻为____Ω。

3、（2分）采用内接法测电阻时，表示数为1.2V，示数为0.48A，表内阻为0.2Ω，则被测电阻的真实值为________Ω4、（2分）将电流表改装成伏特表的实验中，首先应测出电流表的内阻，一般用半偏法测定，电路如图所示，R1是阻值很大的变阻器，R2是电阻箱(阻值范围0～999欧或0～9999欧)。

测量步骤为：(1)把___调到最大值，断开____，合上___，调节___使G的指针偏转为____。

(2)再合上____，调节____，使指针正好停在满刻度的____，则电流表的内阻R g=____值。

5、（2分）在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上，如图所示。

（1）根据各点表示的数据描出I－U图线，由此求得该电阻的阻值R x为____Ω（保留两位有效数字）；（2）画出此实验的电路原理图。

6、（2分）把一个量程为6mA的电流表改装成欧姆表，如图所示。

电源电动势为3V。

a、b端分别为黑、红表笔。

测电流表的3mA刻度处对应的电阻刻度值为____Ω。

7、（2分）如图所示为用电压表和电流表测电阻的一种连接方法, R x为待电阻, 如果的读数是4.50V, 的读数是12.0mA, 电压表的电阻是1.50kΩ, 那么R x 的精确值是________Ω.8、（2分）欲测一个额定电压为5V的小电珠的额定功率(约为0.25W)，备有下列器材：(A)电压表（量程0~3V，内阻2kΩ）(B)电压表（量程0~6V，内阻4 kΩ）(C)电流表（量程0~50mA，内阻20 Ω）(D)电流表（量程0~0.6A，内阻0.01 Ω）(E)滑动变阻器（阻值0~20 Ω，额定电流1A）(F)电池组（电动势12V，内阻较小）(G)电键及导线应选用的实验器材有________________在下面方框中画出测量的电路图.9、（2分）用伏安法测电阻的实验中，按实验要求选用的电压表的最小分度为0．1V，电流表的最小分度为0．02A．某学生记录的各组数据如下表所示。

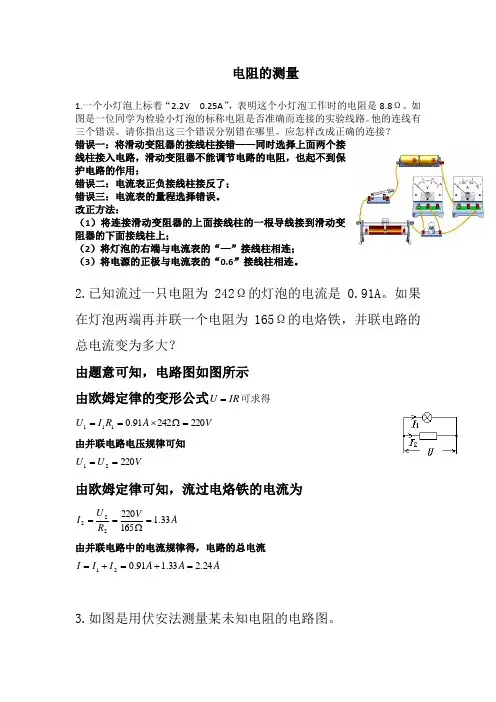

电阻的测量1.一个小灯泡上标着“2.2V 0.25A ”，表明这个小灯泡工作时的电阻是8.8Ω。

如图是一位同学为检验小灯泡的标称电阻是否准确而连接的实验线路。

他的连线有三个错误。

请你指出这三个错误分别错在哪里。

应怎样改成正确的连接？ 错误一：将滑动变阻器的接线柱接错——同时选择上面两个接线柱接入电路，滑动变阻器不能调节电路的电阻，也起不到保护电路的作用；错误二：电流表正负接线柱接反了；错误三：电流表的量程选择错误。

改正方法：（1）将连接滑动变阻器的上面接线柱的一根导线接到滑动变阻器的下面接线柱上；（2）将灯泡的右端与电流表的“—”接线柱相连；（3）将电源的正极与电流表的“0.6”接线柱相连。

2.已知流过一只电阻为242Ω的灯泡的电流是0.91A 。

如果在灯泡两端再并联一个电阻为165Ω的电烙铁，并联电路的总电流变为多大？由题意可知，电路图如图所示由欧姆定律的变形公式IR U =可求得V A R I U 22024291.0111=Ω⨯==由并联电路电压规律可知V U U 22021==由欧姆定律可知，流过电烙铁的电流为A V R U I 33.1165220222=Ω== 由并联电路中的电流规律得，电路的总电流A A A I I I 24.233.191.021=+=+=3.如图是用伏安法测量某未知电阻的电路图。

(1) 根据电路图连接实物。

(2) 读出电流表和电压表的示数。

(3) 计算出被测电阻本次的测量值。

（1）如图所示（2）电流表的示数为0.4A ；电压表的示数为2.4V（3）由欧姆定律的变形公式I U R =可求出被测电阻本次的测量值Ω===64.04.2AV I U R 4.在测量标有电压为2.5V 的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V ，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示。

（1）请你根据表中电压和电流的数据计算每次的电阻，填在表格中；（2）对比不同电压下小灯泡的电阻值，有什么发现？把你的发现写成一句具有概括性的结论。

17.3 电阻的测量一、单选题1.在测量小灯泡电阻的实验中，小明设计了如图所示的三个电路图，正确的是( )A.甲、丙B.乙、丙C.甲、乙D.甲、乙、丙【答案】C【解析】为了测量小灯泡的电阻，电流表与灯泡串联测量通过灯泡中的电流，电压表与灯泡并联，测量灯泡两端的电压；故甲、乙电路图正确，丙图错误.故选C.2.用“伏安法测电阻”的实验电路如图所示.如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值.故选B.3.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是( )A.连接电路过程中，开关始终是断开的B.应从电源正极开始接线，开关应靠近电源正极C.使用电表前要选择量程，调零D.不准用导线将电源正、负极直接连在一起【答案】B【解析】为保护电路，在连接电路过程中，开关始终是断开的，故A事项是必须的；连接电路时，既可以从电源正极出发，也可以从电源负极出发，开关与控制的用电器串联连接，与位置无关，不一定要靠近电源正极，故B事项不必要；使用电压表和电流表时要选择合适的量程，测量前必须调零，故C事项是必须的；用导线将电源正、负极直接连在一起会引起电源短路，故不准用导线将电源正、负极直接连在一起，故D事项是必须的.4.李江同学为测量小灯泡电阻而连的电路如图所示，有关该实验的以下说法错误的是( )A.闭合开关前，应将滑动变阻器的滑片滑到最左端D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮【答案】D【解析】由电路图知，滑片在最左端时滑动变阻器接入电路的阻值最大，因此闭合开关前，滑片应滑到最左端，A说法正确，但不符合题意；由电路图知，两电表量程选择过大，读数误差较大，为减小实验误差应更换电表量程，故B说法正确，不符合题意；随灯泡电压变化，灯泡的实际功率发生变化，灯泡温度发生变化，灯泡电阻受温度影响而变化，故C说法正确，但不符合题意；由电路图可知，在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，流过灯泡的电流变小，灯泡变暗，故D说法错误，符合题意.5.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8 V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8 V，原因可能是( )【答案】D6.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是( )【答案】C【解析】移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路.故选C.7.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω.电压表的量程为3 V，电流表的量程为3A，测量结束后，他得到的结论是待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是( )B.他没有多次测量取平均值，致使误差过大C.电压表按15 V量程读数，电流表按3 A量程读数D.电压表按15 V量程读数，电流表按0.6 A量程读数【答案】C【解析】如果电流表和电压表位置接反了，电路相当于断路，电压表测量电源电压，电流表示数接近为零.A选项错误；已知待测电阻的阻值约为2 Ω，测量值应该接近或等于2 Ω，不可能为10 Ω，与测量次数多少没有关系.B选项错误；电压表按15 V量程读数，电流表按3 A量程读数，得到的电压是实际电压的5倍，所以本该是2 Ω的电阻测成了10 Ω.C选项正确；电压表按15 V量程读数，电流表按0.6 A量程读数，得到的电压是实际电压的5倍，电流是实际电流的，测量的电阻是实际电阻的25倍.D选项错误.8.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后( )C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零【答案】C【解析】由电路图可知，电压表串联接在电路中，开关闭合时，电路断路，电路电流为零，电压表测电源电压，电压表有示数，而电流表无示数；故选C.R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )A.B.C.D.【答案】D【解析】A项电压表可以直接测量R x的电压，电流表可以直接测量R x的电流，根据R x ＝，求出电阻.不符合题意.B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量R x的电压，根据串联电路电流处处相等得I x＝I0，根据R x＝，求出电阻.不符合题意.C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量R x的电流，根据并联电路各支路电压相等得U x＝U0，根据R x＝，求出电阻.不符合题意.D项电流表只能直接测量R x的电流，电压不能直接和间接测量，无法计算电阻.符合题意.10.(多选)在用伏安法测电阻的实验中，下列做法有问题的是( )A.连接线路的过程中，开关应处于断开状态B.连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C.电流表与被测电路串联，电压表与被测电路并联D.试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可【答案】BD【解析】连接线路的过程中，为防止连接错误，电路中电流过大，保护电路元件，开关应断开，故A正确不符合题意；连接线路过程中，保护电路的滑动变阻器处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电阻两端，故C正确，不符合题意；试触时发现电流表指针向反方向偏移，应断开电路，将电流表的正负接线柱接线对调，而不应将电源正负极对调，做法错误，故D符合题意.11.(多选)以下方法中电源电压均保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，那么能够测出未知电阻R x的阻值的方法是( )A.如图，先只闭合开关S1，测出R x两端电压U x，在闭合开关S2测出电源电压U，则电阻R x＝R0B.如图，先闭合开关S1，再将开关S2分别接a和b，测出电流I a、I b，则电阻Rx＝R0C.如图，先将滑片移到最右端后闭合开关，此时R＝R0，测出电流I e；再将滑片移到最左端时R＝0，测出电流I x，则电阻R x＝R0D.如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出R x两端电压U x＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则R x＝R1【答案】ABD【解析】如图，先只闭合开关S1，测出R x两端电压U x，再闭合开关S2测出电源电压U，两电阻串联，电流相等，即＝，则电阻R x＝R0，故A正确；如图，先闭合开关S1，再将开关S2分别接a和b，测出电流I a、I b，则I a为通过支路R0的电流，I b为干路电流，由并联电路电压相等I a R0＝(I b－I a)R x得：R x＝R0，故B 正确；由电路图可知，先把滑片移到最右端，滑动变阻器阻值全部接入电路，R＝R0，滑动变阻器与待测电阻串联，测出电路电流I e，由I＝，电源电压U＝I e(R0＋R x)①把滑动变阻器滑片移到最左端，此时R＝0，即只有R x接入电路，由电流表测出电路电流I x，由I＝，电源电压U＝I x R x②，由①②可以求出R x＝R0，故C错误；如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出R x两端电压U x＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则R x＝R1，故D正确.二、填空题12.下列是伏安法测电阻的必要的实验步骤，其合理的排列顺序是________________.A.闭合开关；B.将测出的数据填入表格中；C.计算被测小灯泡的灯丝的电阻；D.读出电压表、电流表的数值；E.断开开关；F.将滑动变阻器的阻值调到最大值；G.对照电路图连接好电路；H.调节滑动变阻器，使电压表的示数为2.5 V.【答案】EGFAHDBC【解析】根据实验的顺序，连接电路前要断开开关，根据电路图连接好电路，在闭合开关前，将滑动变阻器的滑片移至最大阻值处.然后闭合开关，调节滑动变阻器，使电压表的示数为某个值，读出电压表和电流表的数值，并记录在表格中.计算出被测小灯泡的灯丝电阻.13.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值.闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω.【答案】2 0.5 4【解析】由图甲知，R x与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3V量程，分度值为0.1 V，R x两端电压为2 V；由图丙知，电流表使用0～0.6A量程，分度值0.02 A，通过R x的电流为0.5 A；由I＝可得R x的阻值：R x＝＝＝4 Ω.14.在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：(1)与R x串联的电表是________，与R x并联的电表是__________；(2)当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为__________.【答案】(1)电流表电压表(2)6.25 Ω【解析】(1)因要测出通过R x的电流，所以与R x串联的电表是电流表；要测出R x两端的电压，所以与R x并联的电表是电压表；(2)电流表小量程的分度值为0.02 A，示数为0.4 A；电压表小量程分度值为0.1 V，示数为2.5 V，则R x＝＝6.25 Ω.15.用实验室提供的常用器材(电源是一节干电池)测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下表，请你通过分析表格中的实验数据，推断小明在实验室中所用的电路图是__________图.(2)另外三位同学连接好电路后，闭合开关S，移动滑动变阻器的滑片P时，分别出现了下列三种异常现象：A.电流表示数有变化，电压表示数几乎为零B.电流表示数几乎为零，电压表示数基本不变C.电流表烧坏请你判断：按__________ 图连接的电路中出现现象A；按________图连接的电路出现现象B；按__________图连接的电路会出现现象C.【答案】(1)乙(2)丙丁甲【解析】(1)由表中数据可知，电流值随电压值的增大而增大，并且电流值与电压值的比值不变，故应测量定值电阻两端的电压及通过该电阻的电流；故电路图应为乙；甲图中电流表直接并联在电源两端，丙图中，电压表并联在电流表两端，丁图中电压表串联在电路中，故三种接法均为错误的；(2)甲图中由于电流表直接并联在电源两端，故将会导致电流表中电流过大，从而烧坏电流表；丙图中，电压表并联在电流表两端，因电流表中电阻较小，故电压表几乎没有示数；丁图中，电压表串联在电路中，故电路中电阻无穷大，则电路中电流为0；故A 现象对应丙图，B现象对应丁图，C现象对应甲图.R x的阻值.供选择的器材有：一个电源(电压不变、电压数值未知)，一个已知电阻R0，电压表(最大量程大于电源电压)，单刀双掷开关.小敏与小宇分别设计了如图所示的电路图.甲乙(1)为了测出R x的阻值，应选择图________(选填“甲”或“乙”)的电路图，如果选用另一个电路图，在实验中会出现__________的现象.(2)小敏与小宇最终达成了一致，选用了正确的电路图进行实验.(a)先将单刀双掷开关打到“1”上，记下电压表的示数为U1；(b)再将单刀双掷开关打到“2”上，记下电压表的示数为U2；请写出用测量的物理量计算R x的表达式为R x＝____________.【答案】(1)乙其中某次电压表的指针会反向偏转(2)R0【解析】(1)甲图中，当开关接触点1时，若电压表的正负接线柱正确，那当开关接触点2时，电压表的正负接线柱就接反了；(2)①S与1连接，电压表测量R0两端电压，电路中只有R0，电压表示数即为电源电压U，即U1＝U；②S与2连接，R0与R x串联，电压表测量的是R0两端的电压，电路中的电流I＝，电阻R x两端的电压U x＝U1－U2，因此电阻R x的阻值为R x＝＝R0.。

中考物理2021-2023真题分项精编—电阻的测量（含答案解析）A．电压表示数变小，电流表示数变大，灯丝的电阻变小B．电压表示数变大，电流表示数变小，灯丝的电阻不变C．电压表示数变大，电流表示数变大，灯丝的电阻变大D．电压表示数变小，电流表示数变小，灯丝的电阻变大A．实验原理是P=UIA．只有①B．只有②C．只有②③D．只有②③④【答案】D④闭合S1，S接1，R x和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得R x电阻，，故④可行。

故选D。

二、多选题4．（2023·山东济南·统考中考真题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的【答案】AB【详解】A．小刚连接完电路的最后一根导线小灯泡就亮了，说明接完电路的最后一根导线，电流就构成了通路，这是因为他连接电路时开关是闭合的，故A正确；B．小强连接完电路闭合开关后小灯泡不亮，可能是电路出现断路，也可能是通过灯泡的电流太小，所以可能是滑动变阻器的阻值调到了最大，故B正确；C．要判断小灯泡是否正常发光，观察小灯泡亮度是无法准确判断的，需要在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压，故C错误；D．由于灯泡的阻值是不固定的，灯泡的电阻随温度的变化而变化，所以小丽发现小灯泡在不同电压下测得的电阻值均不相同，故D错误。

故选AB。

5．（2023·天津·统考中考真题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R、开关和电流表，并引出两根导线到盒外。

电阻大的电热就多；公式 Q= U 2 t，应用于并联电路，即电压相同时，电阻大的电热就少。 R
热敏电阻
例 3．（2020·江苏省无锡市）小红家有一支电子体温计。查阅说明书得知：电于体温计的探测器是 热敏电阻，其阻值随着温度的变化而变化。小红买来一个热敏电阻，准备设计和制作一支模拟电子 体温计。她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路，RT 为热敏 电阻，实验时，RT 罝于温控箱（图中虚线区域）中，电源电压保持不变，R1 为定值电阻，R2 为电阻 箱（0~9999Ω），S2 为单刀双掷开关，开关 S1 和 S2 闭合前，小红将电阻箱 R2 的阻值调到最大。
【答案】 （1）. 断开 （2）. 大 （3）. 无 （4）. 有 （5）.
（6）. 10 （7）. A 【解析】（1）为了保护电路，在连接电路时，开关应处于断开状态，闭合开关前，应使滑动变阻器
的阻值处于最大状态；（2）实验时闭合开关，由于电压表串联在电路中，相当于电路断路，此时电 压表测电源电压，所以电压表有示数，而电流表无示数；（3）由图知道，电流表与电表串联了，导 致电流表没有示数，应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉，将此导线 改接在电压表中间接线柱上，电路如上图；（4）在探究“电流与电阻的关系”实验中，移动滑动变阻 器滑片 P，使定值电阻 R 两端电压为 2V 时，由图乙知道，电流表选用小量程，分度值为 0.02A，示
伏安法测电阻
例 6．（2020·重庆市 B 卷）小明同学在伏安法测电阻的实验中:
（1）在连接电路时，开关 S 应处于_______状态，滑动变阻器的滑片 P 应放在电阻最______的位置。 （2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数。（两空均选 填“有”或“无”） （3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代 替导线画出正确的一根连接导线。 （4）正确连接电路后,闭合开关,调节滑动变阻器滑片 P，当电压表的示数为 2 V 时，观察到电流表 示数如图乙所示，他记下数据并算出电阻 R 的阻值为_____Ὠ （5）同组小斌同学继续向__（选填“A”或“B”）端移动滑片 P，适当增大电阻 R 两端的电压，并进行 了多次测量计算电阻的平均值从而减小实验误差。

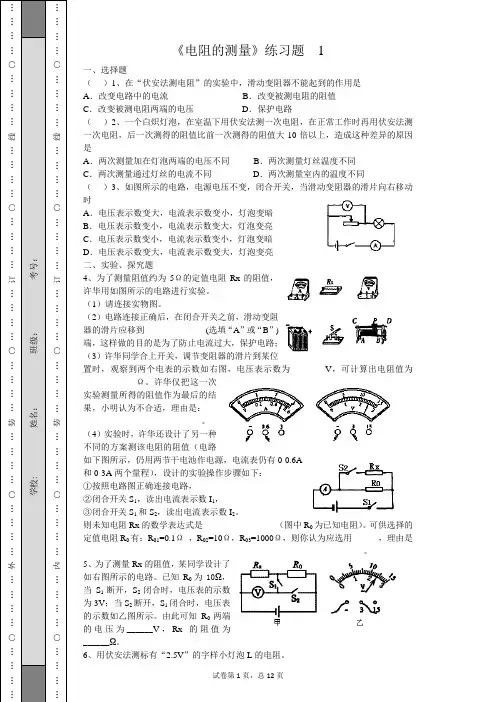

《电阻的测量》练习题 1一、选择题（ ）1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 A ．改变电路中的电流 B ．改变被测电阻的阻值 C ．改变被测电阻两端的电压 D ．保护电路（ ）2、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是A ．两次测量加在灯泡两端的电压不同B ．两次测量灯丝温度不同C ．两次测量通过灯丝的电流不同D ．两次测量室内的温度不同（ ）3、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A ．电压表示数变大，电流表示数变小，灯泡变暗B ．电压表示数变小，电流表示数变大，灯泡变亮C ．电压表示数变小，电流表示数变小，灯泡变暗D ．电压表示数变大，电流表示数变大，灯泡变亮 二、实验、探究题4、为了测量阻值约为5Ω的定值电阻Rx 的阻值，许华用如图所示的电路进行实验。

（1）请连接实物图。

（2）电路连接正确后，在闭合开关之前，滑动变阻器的滑片应移到______________(选填“A ”或“B ”)端，这样做的目的是为了防止电流过大，保护电路； （3）许华同学合上开关，调节变阻器的滑片到某位置时，观察到两个电表的示数如右图，电压表示数为________V ，可计算出电阻值为____________Ω。

许华仅把这一次实验测量所得的阻值作为最后的结果，小明认为不合适，理由是： ___________________________。

（4）实验时，许华还设计了另一种不同的方案测该电阻的阻值（电路如下图所示，仍用两节干电池作电源，电流表仍有0-0.6A 和0-3A 两个量程），设计的实验操作步骤如下： ①按照电路图正确连接电路，②闭合开关S 1，读出电流表示数I 1，③闭合开关S 1和S 2，读出电流表示数I 2。

则未知电阻Rx 的数学表达式是_________________（图中R 0为已知电阻）。

2022-2023学年九年级物理：电阻的测量一．选择题（共6小题）1．某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置B．向电路中连接开关时，应该将开关断开C．电压表应与待测电阻并联，电流表应与待测电阻串联D．开关应该接在靠近电源电流流出的一端2．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（）A．两个实验的实验原理都是I=U RB．滑动变阻器在两个实验的作用仅是保护电路C．两个实验进行多次测量的目的不同D．两个实验都采用了控制变量法3．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻4．某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏5．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0﹣3V，电流表的量程为0﹣3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按0﹣15V量程读数，电流表按0﹣0.6A量程读数D．电压表按0﹣15V量程读数，电流表按0﹣3A量程读数6．某同学利用如图所示的电路测量小灯泡的电阻。

2023年中考物理重难点复习：电阻的测量（精练）
．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

1
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为V，电流表读数为A，根据测量结果可计算出待测电阻的阻值为Ω。

（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。

多次测量求平均值的目的是。

A.减小实验误差
B.寻找普遍规律
2．小华做测量定值电阻R x阻值的实验，现有器材：待测电阻R x、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。

第1页（共9页）。

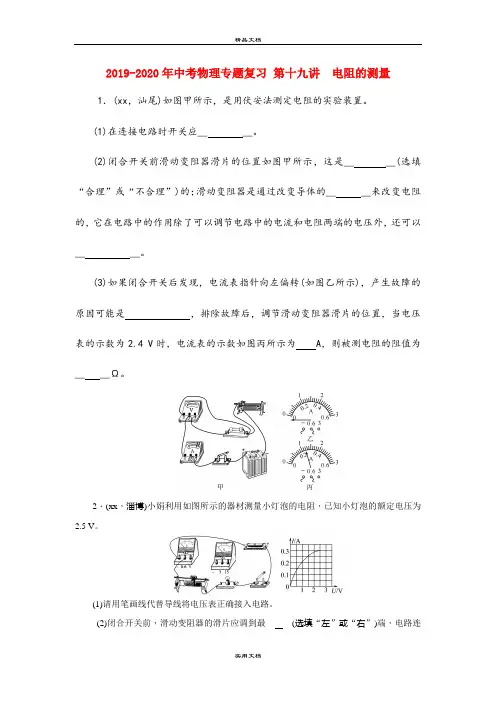

2019-2020年中考物理专题复习第十九讲电阻的测量 1．(xx，汕尾)如图甲所示，是用伏安法测定电阻的实验装置。

(1)在连接电路时开关应__ __。

(2)闭合开关前滑动变阻器滑片的位置如图甲所示，这是__ __(选填“合理”或“不合理”)的；滑动变阻器是通过改变导体的__ __来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以__ __。

(3)如果闭合开关后发现，电流表指针向左偏转(如图乙所示)，产生故障的原因可能是，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4 V时，电流表的示数如图丙所示为 A，则被测电阻的阻值为__ __Ω。

2．(xx，淄博)小娟利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5 V。

(1)请用笔画线代替导线将电压表正确接入电路。

(2)闭合开关前，滑动变阻器的滑片应调到最__ __(选填“左”或“右”)端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡__ __(选填“断路”或“短路”)。

(1)按图甲电路，将图乙中电流表正确连入电路。

(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V 不变，你认为发生故障的原因可能是____或____。

(3)排除故障后，小明将滑片P向左滑动时，电压表示数将__ __(选填“增大”“减小”或“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R1＝__ __Ω。

你认为这个结果可靠吗？理由是__ _ _。

4．(xx，德阳)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。

实验室还提供了下列器材：电压表、电流表、电池组(电压3 V)、滑动变阻器(20 Ω 2 A)、刻度尺、开关和导线若干。

17.3电阻的测量一．选择题（共8小题）1．在测量电阻的实验中，下列说法中错误的是（）A．实验原理是欧姆定律B．将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置C．在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程D．测量时只要测量一组数据即可2．如图的电路中，R为待测电阻，阻值约为5Ω．实验器材有：滑动变阻器，规格为“10Ω2A”；电压表（量程分别为0～3V、0～15V）；电流表（量程分别为0～0.6A、0～3A）；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，为使测量时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（）A．0～0.6A和0～15V B．0～0.6A和0～3VC．0～3A和0～15V D．0～3A和0～3V3．如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是（）A．测量值偏小，是由于电流表所测通过R x电流偏小B．测量值偏小，是由于电压表所测R x两端电压偏小C．测量值偏大，是由于电流表所测通过R x电流偏大D．测量值偏大，是由于电压表所测R x两端电压偏大4．“伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（）A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点C．R偏大，因为电压表测量值比电阻两端的实际电压大一点D．R偏小，因为电压表测量值比电阻两端的实际电压小一点5．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。

对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，电阻不随其两端的电压和导体中的电流而改变C．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大6．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω．电压表的量程为0～3V，电流表的量程为0～3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按15V量程读数，电流表按3A量程读数D．电压表按15V量程读数，电流表按0.6A量程读数7．某同学利用如图所示的电路测量小灯泡的电阻。

专题19 电阻的测量★考点一：电阻及滑动变阻器的使用1．关于导体电阻,下列说法正确的是（）A．铜导线电阻比铁导线电阻小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小【答案】D【解答】A、导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小,故A错误;B、导体的电阻是导体本身的一种性质，与导体两端电压无关;导体两端的电压为零时，导体的电阻并不为零，故B错误；C、只增加导体的横截面积,导体的电阻减小,故C错误；D、导体的电阻表示的是导体对电流的阻碍作用,电阻越小，说明导体对电流的阻碍作用越小，故D正确。

2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（) A．B．C．D．【答案】C【解答】A、由图可知，滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变，故A不符合题意；B、由图可知，向右（b端）移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小，故B不符合题意；C、由图可知,向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小,故D不符合题意。

3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．【答案】A【解答】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动,接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动,接入的电阻值不变,不合题意；D、滑片向左移动时,电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。

一轮复习讲义19 电阻和电阻的测量【知识梳理】1、影响电路中电流大小的因素有：导体两端的电压、导体的电阻。

2、一切导体对电流都具有阻碍作用，这种性质叫电阻。

电阻通常用R表示，在国际单位制中，导体电阻的单位是欧姆，它的符号是Ω，还有较大的单位如千欧（kΩ）、兆欧（MΩ）。

它们的换算：1kΩ=1000Ω,1MΩ=1000KΩ=106Ω。

3、如图所示，探究影响导体电阻大小的因素：（探究方法控制变量法）（1）通过灯泡亮度或电流表示数大小反映导体电阻大小（转换法）；（2）结论：电阻的大小与导体的长度、横截面积和材料有关；导体的横截面积和材料相同时，长度越长，电阻越大；导体的长度和材料相同时，横截面积越大、电阻越小；（3）该电路中灯泡的作用有：①保护电路；②粗略反映导体电阻大小．4、电阻是导体本身的一种物理属性。

电阻的大小还与导体的温度有关，大多数导体的温度升高时，电阻变大。

5、容易导电的物体叫做导体，如金属、大地、人体、铅笔芯（石墨）、酸碱盐的水溶液。

不容易导电的物体叫做绝缘体，如塑料、橡胶、陶瓷、油。

导电性能介于导体和绝缘体之间的物体称做半导体，如硅。

（二极管、三极管、热敏电阻、光敏电阻等是由半导体材料制成的）。

某些材料在超低温的情况下电阻突然减小为零，这种性质称为超导，具有超导性的物体称为超导体。

6、如图甲所示，闭合开关，用酒精灯给钨丝加热，观察到电流表示数变小，这说明了钨丝的温度升高时，电阻变大。

；如图乙所示，将玻璃珠加热到红织状态时，发现灯会亮起来，这说明了导体和绝缘体之间并没有绝对的界限。

7、变阻器的种类有：滑动变阻器、电阻箱、电位器。

8、滑动变阻器工作原理：通过改变接入电路中电阻线的长度来改变电阻，从而改变电流；9、滑动变阻器的铭牌上标有“10Ω 2A”的字样，其中“10Ω”表示最大阻值为10Ω；“2A”表示允许通过的最大电流为2A。

10、滑动变阻器的使用：滑动变阻器必须串联在电路中，应采用“一上一下”的原则选择接线柱，为了保护电路，闭合开关前要将滑片P放在最大阻值的位置。

初中测量电阻试题及答案一、选择题1. 电阻是导体对电流的阻碍作用，其单位是欧姆。

以下哪个符号表示电阻？A. VB. AC. ΩD. W答案：C2. 测量电阻时，下列哪个选项是正确的？A. 直接用电压表测量电阻两端电压B. 直接用电流表测量电阻的电流C. 使用欧姆表测量电阻D. 通过测量电压和电流，利用欧姆定律计算电阻答案：D3. 在测量电阻的实验中，下列哪个因素不会影响测量结果？A. 电源电压的稳定性B. 导线的电阻C. 环境温度D. 测量仪器的精度答案：B二、填空题4. 在串联电路中，电阻R1和R2的总电阻R总等于________。

答案：R1 + R25. 并联电路中，电阻R1和R2的总电阻R总与R1和R2的关系是：1/R总 = 1/R1 + 1/R2。

答案：1/R总 = 1/R1 + 1/R2三、计算题6. 已知电阻R1=200Ω，R2=300Ω，R1和R2串联后接在电压为12V的电源上，求电路中的总电流。

答案：I = U / (R1 + R2) = 12V / (200Ω + 300Ω) = 0.02A7. 若电阻R1和R2并联，且R1=600Ω，R2=400Ω，求并联后的总电阻R总。

答案：1/R总= 1/R1 + 1/R2 = 1/600Ω + 1/400Ω = 3/1200Ω +3/1200Ω = 6/1200Ω = 1/200ΩR总= 200Ω四、实验题8. 请简述如何使用欧姆表测量电阻。

答案：首先将欧姆表调零，然后选择适当的量程，将欧姆表的两个探针分别接触电阻的两端，观察欧姆表的读数即为所测电阻的阻值。

9. 在实验中，如果发现测量的电阻值与预期值相差较大，可能的原因有哪些？答案：可能的原因包括：欧姆表未调零、接触不良、电阻受温度影响、测量环境干扰等。

中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。

该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。

该小组通过讨论，对产生此现象的原因，提出了多种猜想。

他们提出的下列猜想中，最不合理的一项是______（填序号）。

A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。

（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。

他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。

步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。

闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。

3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。

初中物理人教版九年级上学期17.3 电阻的测量一、单选题1.在用伏安法测电阻的实验中，下列注意事项中不是必要的是（）A. 连接电路之前，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测值的大小时，电流表、电压表应先用大量程试触D. 将滑动变阻器连入电路时，滑片应移到阻值最大的位置2.在“伏安法测定值电阻的阻值”的实验中，为了使被测电阻阻值测得更准确些，下列方法可行的是（）A. 在可能的情况下，加在电阻两端的电压要尽量大一些B. 通过电阻的电流尽量大一些C. 取测得的平均值作为待测电阻的阻值D. 以上办法都可以3.如图是小黄同学测量小灯泡电阻时的电路，以下说法错误的是（）A. 闭合开关前应将滑动变阻器的滑片滑到最左端B. 实验过程中两电表都有可能需要接较小的量程C. 所测小灯泡的电阻可能随电压表的示数的不同而不同D. 在如图位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮4.一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A. 电流表被烧坏B. 电压表被烧坏C. 两表都被烧坏D. 以上现象都不会发生5.在测电阻的实验中，小明把电压表与滑动变阻器并联，如图所示，在调节滑动变阻器的过程中，记录了两组实验数据。

当电压表示数为3V时，电流表的示数为0.3A；当电压表示数为5V时，电流表的示数为0.2A。

则电阻R X的电阻为（）A. 10ΩB. 20ΩC. 25ΩD. 16Ω6.为了测出未知电阻R X的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A. ⑵⑷B. ⑵⑶C. ⑴⑶D. ⑶⑷7.小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪—个（）A. B.C. D.二、填空题8.小红做“用电流表、电压表测电阻”实验，所用器材齐全且完好。
