量子点

量子点发光原理量子点是一种纳米级的材料，其在光学和电子学领域有着广泛的应用。

量子点发光原理是指当量子点受到激发能量时，会发射出特定波长的光。

这种发光原理在显示技术、生物成像、光电子器件等领域都有着重要的应用。

量子点的发光原理可以通过量子力学的理论来解释。

在量子力学中，电子的能级是离散的，而不是连续的。

当电子受到能量激发时，会跃迁到一个较高的能级。

当电子回到低能级时，会释放出能量，这就是发光的原理。

量子点的大小决定了其发光的波长。

一般来说，较小的量子点会发射出较高能量的光，而较大的量子点会发射出较低能量的光。

这种尺寸效应使得量子点可以发射出多种颜色的光，这也是其在显示技术中应用的重要原因之一。

此外，量子点的材料也会影响其发光的特性。

不同材料的量子点会有不同的能带结构和能级分布，从而影响其发光的波长和效率。

目前，研究人员已经成功制备出了多种材料的量子点，包括CdSe、CdTe、InP等，这些量子点在不同波段的发光性能表现出了良好的应用前景。

在实际应用中，量子点的发光原理被广泛应用于显示技术中。

由于量子点可以发射出纯净的、饱和的颜色，因此在液晶电视、显示屏和荧光灯等产品中得到了广泛的应用。

与传统的荧光材料相比，量子点显示技术具有更高的色彩饱和度和更广的色域范围，可以呈现出更加真实和生动的图像效果。

此外，量子点的发光原理还被应用于生物成像领域。

由于量子点具有较高的荧光量子产率和较窄的发射光谱，因此可以用于标记和追踪生物分子和细胞，从而在生物医学研究和临床诊断中发挥重要作用。

总的来说，量子点的发光原理是基于量子力学的能级跃迁原理，其发光的波长和特性受到量子点的尺寸和材料的影响。

这种发光原理在显示技术、生物成像和光电子器件等领域有着广泛的应用前景，将会在未来的科技发展中发挥重要作用。

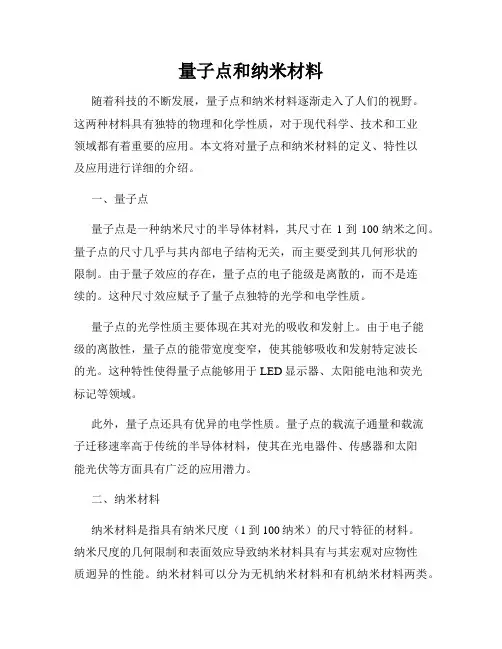

量子点和纳米材料随着科技的不断发展，量子点和纳米材料逐渐走入了人们的视野。

这两种材料具有独特的物理和化学性质，对于现代科学、技术和工业领域都有着重要的应用。

本文将对量子点和纳米材料的定义、特性以及应用进行详细的介绍。

一、量子点量子点是一种纳米尺寸的半导体材料，其尺寸在1到100纳米之间。

量子点的尺寸几乎与其内部电子结构无关，而主要受到其几何形状的限制。

由于量子效应的存在，量子点的电子能级是离散的，而不是连续的。

这种尺寸效应赋予了量子点独特的光学和电学性质。

量子点的光学性质主要体现在其对光的吸收和发射上。

由于电子能级的离散性，量子点的能带宽度变窄，使其能够吸收和发射特定波长的光。

这种特性使得量子点能够用于LED显示器、太阳能电池和荧光标记等领域。

此外，量子点还具有优异的电学性质。

量子点的载流子通量和载流子迁移速率高于传统的半导体材料，使其在光电器件、传感器和太阳能光伏等方面具有广泛的应用潜力。

二、纳米材料纳米材料是指具有纳米尺度（1到100纳米）的尺寸特征的材料。

纳米尺度的几何限制和表面效应导致纳米材料具有与其宏观对应物性质迥异的性能。

纳米材料可以分为无机纳米材料和有机纳米材料两类。

1. 无机纳米材料无机纳米材料主要包括纳米金属、纳米氧化物、纳米半导体等。

这些材料具有较大的比表面积、较短的空气扩散距离和高的活性，使其在催化、传感、能量储存等领域具有广泛的应用。

纳米金属材料的表面电子结构往往与其宏观对应物不同，导致其光学、电学和化学性质发生变化。

纳米金属粉末由于其较大的比表面积和较小的粒径，展现出优异的催化性能，可用于氢能源、汽车尾气净化和化学催化等领域。

纳米氧化物材料具有较高的比表面积和较短的扩散距离，使其在传感和催化领域表现出独特的性能。

纳米氧化物材料可以应用于环境监测、智能传感器和水处理等方面。

2. 有机纳米材料有机纳米材料是一类由有机分子自组装形成的纳米结构。

这些材料具有良好的可溶性、可加工性和机械柔韧性，广泛应用于柔性电子器件、生物传感器和光电器件等领域。

关于量子点的相关知识综述量子点（Quantum Dots）是指粒子直径尺寸小于激子波尔半径且具有明显量子效应的半导体纳米结构，也被称作半导体纳米晶。

它既可以由一种半导体材料制成，例如由Ⅱ-Ⅵ族元素（CdTe、CdS、ZnSe、CdSe等）或Ⅲ-Ⅴ族元素（InAs、InP等）组成，也可以由两种及两种以上的半导体纳米材料组成。

作为一种新型的半导体纳米材料，量子点具有很多优良的特性。

1.量子点的性质（1）量子点的发射光谱能够通过改变量子点的粒子尺寸大小来控制。

通过改变量子点的化学组成成分和粒径大小能够使其发射光谱遍布整个可见光区。

利用量子点的这一性质可以制备荧光光谱特征不同的量子点。

（2）量子点有着很好的光稳定性相比于传统的荧光试剂。

量子点的荧光强度和稳定性比起传统有机荧光材料罗丹明6G强好几十倍以上。

因此量子点在生物标记方面有着广泛的应用，为研究长期相互作用的分子之间提供了重要的作用。

（3）量子点同时具有宽且连续的激发光谱和窄的发射光谱。

利用同一激发光源即可对不同尺寸的量子点进行同步检测，因此可以用作多色标记，极大地促进和发挥了荧光标记的应用。

（4）量子点具有较大的期托克斯位移[8]。

期托克斯位移（Stokes shift）是指量子点的最大紫外吸收峰位与荧光发射峰位所对应的波长之间的差值。

量子点的另一个优异的光学性质就是其具有宽的期托克斯位移，这是量子点显著的光谱特性，这样可以避免发射光谱与激发光谱的重叠，有利于荧光光谱信号的检测。

图1 斯托克斯位移示意图（5）量子点有着极好的生物相容性。

量子点经过各种化学修饰以后，不但能够提高它的光稳定性和量子产率[9, 10]，而且有利于进行特异性结合，另外其毒性较低，对其他生物体的危害小，可以进行生物活体的标记和检测。

（6）量子点具有很长的荧光寿命。

量子点的荧光寿命可持续数十纳秒，相比于有机荧光染料的寿命几纳秒[11]长很多，当进行光激发以后，多数物质的自发荧光会发生衰变，而量子点的荧光却依旧存在，此时即可采集到无背景干扰的荧光信号。

量子点材料的物理和化学性质量子点作为一种新型纳米材料，具有很多独特的物理和化学性质，被广泛应用于生物、光电和能源等领域。

本文将从物理和化学两个方面探讨量子点材料的性质。

一、物理性质1、量子效应量子点的大小通常在1~10纳米之间，因此具有明显的量子效应。

其中最典型的就是尺寸效应。

当量子点的尺寸变得越来越小时，由于限制了电子的运动，就会导致晶格参数的变化。

此外，由于量子点的能级密度高，电子之间的相互作用增强，而束缚能也随之增大。

这些都是普通晶体所不具备的特殊性质。

2、荧光性质量子点具有独特的荧光性质，这是由于它们的电子结构特殊。

当量子点被激发时，其电子会从基态跃迁至激发态，同时释放出光的能量。

由于量子点的尺寸小到相当于一个玻色子的大小，电子之间的相互作用会导致荧光发射光谱出现禁带，从而使得不同尺寸的量子点显示出不同的荧光颜色。

这种具有窄带发射性质的荧光不仅在生物分子探测、药物诊断、环境污染探测等领域应用广泛，还可以制备出更高效、更稳定的荧光材料。

3、电学性质量子点的电学性质也非常值得关注。

尤其是对于半导体量子点，其能带结构和中心对称特性在电学器件中发挥了重大作用。

量子点的束缚能和费米能级之间的空间距离非常小，因此在外加电场的作用下能级发生改变的可能性很大。

最近，基于单个量子点的荧光从电致变性等现象已被应用于制备分子开关和量子点分子逻辑门等电学器件。

二、化学性质1、表面修饰量子点表面的化学修饰是控制其性质的一个重要因素。

对于多数量子点而言，它们的表面都是带有官能团的脂肪酸分子。

然而，这种简单的方法在某些应用中可能不够灵活或者对荧光性能有负面影响。

因此，表面修饰方法越来越多。

比如，可以通过表面离子交换或者阳离子镁离子掺杂等方法进行表面门控。

2、传递性量子点可以被用作电子、荷质子和能量的传递介质。

量子点的电子结构和荧光特性能够很好地和生物体内的物质相互作用，因此被广泛应用于生物标记、抗癌药物的选择和治疗等领域。

量子点，又称为半导体纳米晶体，由于它的优异光学性能，已经引起了科学界的广泛兴趣。

[1-3] 量子点尺寸大约为1-10纳米，它的尺寸和形状可以精确的通过反应时间、温度、配体来控制。

当量子点尺寸小于它的波尔半径的时候，量子点的连续能级开始分离，它的值最终由它的尺寸决定。

随着量子点的尺寸变小，它的能隙增加，导致发射峰位置蓝移。

由于这种量子限域效应，我们称它为“量子点”。

[4] 量子点具有优异的发光性能，比如尺寸可调的荧光发射，窄且对称的发射光谱，宽且连续的吸收光谱，极好的光稳定性。

通过调节不同的尺寸，可以获得不同发射波长的量子点。

窄且对称的荧光发射使量子点成为一种理想的多色标记的材料。

由于宽且连续的吸收光谱，用一个激光源就可以同时激发一系列波长不同荧光量子点。

量子点良好的光稳定性使它能够很好的应用于组织成像等。

相较于体相材料,半导体胶体量子点具有量子限域效应,因而表现出特殊的光学性质。

具体表现为:(1)与尺寸相关的发光性质,可以通过尺寸的调节改变量子点的性质。

相同材料的量子点,尺寸小的量子点的吸收范围和突光发射峰的波长相比于尺寸大的量子点会有蓝移。

(2)发光效率高,光学稳定性好,和有机染料相比量子点的发光性质受自由基的影响更小,因而光学稳定性更高,可以有效地抵抗光氧化。

(3)宽而又连续的的吸收光谱,和窄并且对称的发射光谱,并且量子点可以使用单一激发光激发。

窄而对称的发射光谱使量子点的发光色彩更纯。

(4)较大的斯托克斯位移,不易自萍灭,量子点之间的劳光共振能量转移较低,使劳光效率更高。

由于大多数QDs在有机相中制备，人们必须在其表面修饰上适当的亲水性基团，使之可溶，才能进一步应用到各种生化分析体系中. 常见的修饰方法有共价偶联［10］、配体交换［9］、静电吸附［11］、表面硅烷化［10］、特异性结合［2］等. 如Mioskowsk ［9］小组采取配体交换法，成功制备了形态均一、发射光位于575nm的核-壳式结构QDs，通过此法，还可将氨基、巯基等功能基团交换到QDs表面，进而拓宽QDs应用范围；此外，Johnson ［12］利用生物素与链酶亲和素之间的特异性结合，成功将生物素化的核酸适配体（aptamer）与目标DNA结合的三明治结构和链酶亲和素功能化的双色QDs偶联，实现对DNA基因组的快速、超灵敏检测。

量子点的性质及其应用量子点是一种具有特殊物理性质的纳米材料，其大小一般在1-10纳米之间。

量子点的大小处于介于原子和晶体之间的范畴，因此它们的电子结构和性质也有所不同。

下面我们将探讨量子点的性质及其应用。

一、量子点的性质1. 尺寸效应由于量子点的尺寸很小，与传统的宏观材料相比，量子点具有一些独特的物理和化学性质。

首先，量子点的颜色是与其大小直接相关的。

当量子点的直径变小到一定程度时，其带隙也将随之增加，这意味着它们会吸收和发射更高能量的光子。

这种颜色受尺寸的控制现象被称为“量子大小效应”。

其次，量子点的价带和导带之间的能量隙也随着粒子的尺寸的减小而增加。

因此，量子点的电子和空穴之间的束缚能增大，导致电子和空穴的寿命变长。

这种强耦合效应会导致量子点具有极高的发光效率和较长的寿命。

2. 与晶体结构的关系量子点的电荷量子化是基于其形成材料的原子结构的，因此量子点的电子状态与晶体结构密切相关。

当原子在三维空间中排列时，其电子状态非常复杂且难以预测。

但是，如果这些原子被限制在二维或一维的空间中，则电子状态将变得更加容易控制。

这时的电子状态可以简单地表示为能级或离散的能带，这种现象被视为电子的“量子限制”，这也是量子点的形成机制。

3. 光学性质量子点对光的吸收和发射具有独特的特性。

量子点的带隙已经接近于单个电子跨越的能量，因此吸收光的波长处在紫外线范围内。

当激发态的电子变回基态时，将放出能量，形成与吸收激光波长不同但更长的发光。

这种发光称为荧光发光，也被称为上转换发光。

4. 电子传输性质量子点不仅在光学上有独特的性质，在电学上也同样有其优势。

量子点的小尺寸使其表现出多种电学特性，这使得它们在纳米电子器件中被广泛应用。

二、量子点的应用1. 生物医学由于其对荧光的强烈响应和对体内分子和细胞的高度选择性，量子点在生物医学领域中具有广泛的应用前景。

这种材料可以作为高灵敏度的生物成像探针，也可以实现药物传输和治疗。

2. 能源储存量子点的小尺寸和低维性使其在能源储存和转换方面表现出出色的性能。

量子点量子点是准零维的纳米材料，由少量的原子所构成。

粗略地说，量子点三个维度的尺寸都在100纳米(nm)以下，外观恰似一极小的点状物，其内部电子在各方向上的运动都受到局限，所以量子局限效应特别显著。

量子点，通常是一种由II一Vl族或III-V族元素组成的纳米颗粒，尺寸小于或者接近激子波尔半径（一般直径不超过10nm），具有明显的量子效应。

量子点是在把导带电子、价带空穴及激子在三量子点个空间方向上束缚住的半导体纳米结构。

量子点是在把导带电子、价带空穴及激子在三个空间方向上束缚住的半导体纳米结构。

这种约束可以归结于静电势（由外部的电极，掺杂，应变，杂质产生），两种不同半导体材料的界面（例如：在自组量子点中），半导体的表面（例如：半导体纳米晶体），或者以上三者的结合。

量子点具有分离的量子化的能谱。

所对应的波函数在空间上位于量子点中，但延伸于数个晶格周期中。

一个量子点具有少量的（1-100个）整数个的电子、空穴或空穴电子对，即其所带的电量是元电荷的整数倍。

主要性质：(l)量子点的发射光谱可以通过改变量子点的尺寸大小来控制。

通过改变量子点的尺寸和它的化学组成可以使其发射光谱覆盖整个可见光区。

(2)量子点具有很好的光稳定性。

量子点的荧光强度比最常用的有机荧光材料“罗丹明6G”高20倍，它的稳定性更是“罗丹明6G”的100倍以上。

因此，量子点可以对标记的物体进行长时间的观察，这也为研究细胞中生物分子之间长期相互作用提供了有力的工具。

(3)量子点具有宽的激发谱和窄的发射谱。

使用同一激发光源就可实现对不同粒径的量子点进行同步检测，因而可用于多色标记，极大地促进了荧光标记在中的应用。

而传统的有机荧光染料的激发光波长范围较窄，不同荧光染料通常需要多种波长的激发光来激发，这给实际的研究工作带来了很多不便。

此外，量子点具有窄而对称的荧光发射峰，且无拖尾，多色量子点同时使用时不容易出现光谱交叠。

(4)量子点具有较大的斯托克斯位移。

量子点（英语：Quantum Dot）是在把导带电子、价带空穴及激子在三个空间方向上束缚住的半导体纳米结构。

这种约束可以归结于静电势（由外部的电极，掺杂，应变，杂质产生），两种不同半导体材料的界面（例如：在自组量子点中），半导体的表面（例如：半导体纳米晶体），或者以上三者的结合。

量子点具有分离的量子化的能谱。

所对应的波函数在空间上位于量子点中，但延伸于数个晶格周期中。

一个量子点具有少量的（1-100个）整数个的电子、空穴或空穴电子对，即其所带的电量是元电荷的整数倍。

描述：小的量子点,例如胶体半导体纳米晶,可以小到只有2到10个纳米,这相当于10到50个原子的直径的尺寸,在一个量子点体积中可以包含100到100,000个这样的原子.自组装量子点的典型尺寸在10到50 纳米之间。

通过光刻成型的门电极或者刻蚀半导体异质结中的二维电子气形成的量子点横向尺寸可以超过100纳米。

将10纳米尺寸的三百万个量子点首尾相接排列起来可以达到人类拇指的宽度。

制造：美国科学家首度利用光将胶状(colloidal)半导体量子点(quantum dot)磁化，且其生命周期远远超过先前的记录。

这个结果除了能激发更多基础研究，对于同时利用自旋与电荷的自旋电子元件(spintronics)领域，也是一项重大的进展。

直到目前，半导体只能在相当低温下呈现磁性，原因是磁化半导体纳米微粒需要靠激子(exciton)之间的磁性交互作用，但此作用的强度在30 K附近就不足以对抗热效应。

最近，华盛顿大学的Daniel Gamelin等人制造出掺杂的纳米微晶，它们的量子局限效应(quantum confinement effect)使激子具有很大的磁性交互作用，且生命周期可长达100 ns，比先前的记录200皮秒(picosecond, ps)高出很多。

研究人员利用光将激子注入胶状纳米微晶中，产生相当强的光诱发磁化(light-induced magnetization)现象。

量子点的结构特性与光电性质量子点是一种微小的半导体结构，具有特殊的结构特性和引人注目的光电性质。

在过去的几十年中，量子点已经吸引了许多研究人员的关注，因为它们对于开发新型电子学器件和光学器件具有巨大潜力。

首先，让我们来了解一下量子点的结构特性。

量子点是三维空间中的纳米尺寸晶体，通常由半导体材料构成。

它们的尺寸约在1到100纳米之间，与光子的波长相当。

量子点的特殊之处在于其所具有的禁带宽度与尺寸直接相关。

由于量子点尺寸的限制，电子和空穴在其中的运动受到限制，导致量子化现象的出现。

量子点的大小和形状可以通过合成方法来精确调控，这使得研究人员能够探索和优化量子点的特性。

量子点的结构特性对其光电性质有着重要影响。

量子点的禁带宽度决定了其能够吸收和发射的光的波长范围。

当光子的能量等于或大于量子点的禁带宽度时，光子会被吸收，激发出电子从价带跃迁到导带。

这种能级跃迁产生的能量差异可以解释量子点的发光特性。

当电子重新回到较低能级时，会发射出具有特定波长和能量的光子，这就是所谓的光致发光。

量子点的尺寸也会影响其荧光光谱特性。

研究表明，较小尺寸的量子点会产生蓝色光，而较大尺寸的量子点会产生红色光。

这是由于量子约束效应造成的。

另外，量子点的表面结构也会对其光电性质产生影响。

量子点表面的化学官能团和表面态对电子的能级分布和载流子的迁移起着重要作用。

量子点具有独特的光电性质，在科学研究和工业应用中发挥着重要的作用。

在显示技术中，量子点可以用于增强液晶显示器的色彩饱和度和亮度。

通过在量子点上涂覆适当的聚合物材料，可以制备出高效的量子点发光二极管（QLED），用于照明和显示应用。

此外，量子点还可以应用于光催化和光伏领域，利用其光电转换性质来提高太阳能电池的效率。

尽管量子点的特性已经得到了广泛的研究和认识，但还有许多挑战需要克服。

例如，合成高质量的量子点和控制其分布和排列仍然是一个挑战。

此外，量子点的稳定性和可靠性也需要进一步的研究和改进。

量子点的缺点
量子点是一种类似于电子的粒子,具有独特的物理性质。

尽管量子点有着广泛的应用前景,但它们也存在一些缺点。

量子点的制备难度较大。

要制备出高质量的量子点,需要精确控制实验条件,包括温度、压力、剂量等。

如果实验条件稍有不当,就会导致量子点的制备失败,从而影响其应用。

量子点的不稳定性。

量子点在存储过程中会受到外部环境的影响,导致其性质发生改变。

例如,量子点可能会被光子激发,导致其跃迁到不同的能级,从而失去原有的特性。

此外,量子点在搬运和使用过程中也容易受到碰撞和挤压等外力的影响,进一步导致其性质发生变化。

量子点的小尺寸限制。

量子点的大小通常只有几十到几百纳米,因此在某些应用中,它们的尺寸限制可能会限制其效应。

例如,在光电子学应用中,量子点的大小对光子的吸收和发射起着关键作用,但限制
了量子点在光子中的运动空间,从而限制了其对光子吸收和发射的贡献。

量子点的量子效应限制。

量子点作为一种粒子,其物理性质受到量子力学的限制。

例如,量子点不会像粒子一样连续地存在于空间中,而是呈现概率波的形式。

此外,量子点在与外部环境相互作用时,可能会出现量子纠缠、量子干涉等量子效应,这些效应也限制了量子点的某些物理性质。

尽管量子点具有广泛的应用前景,但它们也存在一些缺点。

量子点的制备难度、不稳定性、尺寸限制以及量子效应限制都限制了其在某些应用中的作用。

因此,要充分利用量子点的优势,还需要进一步研究其制备技术,提高其稳定性,扩大其尺寸范围,并深入研究其在各种物理、化学和工程中的应用前景。

不懂量子点？没关系, 看过这篇文章就够了！什么是“量子点”?目前, 由于全人类正面临着自然资源短缺旳问题, 无法避免旳能源危机也在呼唤新材料旳诞生。

而真正具有科学意义旳新材料需要满足三个条件: 在原子和分子水平上重构物质、实现全新旳或者更好旳性能、变化人类生活方式。

量子点充足满足这三个条件, 同步更是人类有史以来发现旳最优秀发光材料。

简朴来说, 量子点是肉眼看不到旳、极其微小旳无机纳米晶体。

每当受到光或电旳刺激, 量子点便会发出有色光线, 我们所看到旳光线旳颜色由量子点旳构成材料和大小形状决定, 一般来说, 通过变化量子点晶体旳尺寸可以变化发光颜色。

举个例子, 一般量子点颗粒越小, 会吸取长波, 颗粒越大,会吸取短波。

例如2纳米大小旳量子点, 可吸取长波旳红色, 显示出蓝色。

8纳米大小旳量子点, 可吸取短波旳蓝色, 呈现出红色。

TCL从推出量子点电视以来, 正式开始了量子点在国内旳市场化试探。

特别今年推出了QUHD量子点电视之后, 更是在音画质等方面获得了重大突破, 率先推动量子点民用化、商用化和市场化落地。

“量子点”有什么用?我们都懂得, LCD面板旳成像原理可以概括为两张玻璃基板之间加入液晶分子, 通入电压后分子排列发生曲折变化, 屏幕通过电子群旳冲撞, 制造画面并通过外部光线旳透视反射来形成画面。

液晶自身并不发光, 需要配备高质量旳CCFL 冷阴极背光灯形成明亮旳图像。

随后, 背光源由CCFL改为LED背光源, 便成为了我们常说旳LED电视。

运用量子点材料旳电视是以蓝色LED为背光源, 将采用量子点旳光学材料放入背光灯与LCD面板之间, 从而可以通过拥有锋利峰值旳红、绿、蓝光获得鲜艳旳色彩。

如果您没明白旳话, 让我再换一种说法, 量子点会在LCD电视旳LED背光上形成一层薄膜, 用蓝色LED照射就能发出全光谱旳光, 从而对光线进行精细调节, 进而大幅提高色域体现, 让色彩更加鲜明。

打个或许不恰当旳比方, 老式旳LCD电视就像姑娘出门只化了裸妆, 虽然也足够美丽但脸部总显得没那么立体, 而量子点电视则像给姑娘涂上了全套彩妆, 真是赏心悦目明艳动人啊。

量子点的基本知识量子点(QuantumDots,QDs)通常指半径小于或接近激子玻尔半径的半导体纳米晶。

在量子点中,载流子在三个维度上都受到势垒的约束而不能自由运动。

根据量子力学分析,量子点中的载流子在三个维度方向上的能量都是量子化的,其态密度分布为一系列的分立函数,类似于原子光谱性质,因而人们往往也把量子点称之为“人工原子”。

需要指出的是,并非小到100nm以下的材料就是量子点,真正的关键尺寸取决于电子在材料内的费米波长。

只有当三个维度的尺寸都小于一个费米波长时,才称之为量子点。

量子点独特的性质基于它自身的量子效应,当颗粒尺寸进入纳米量级时,尺寸限域将引起库仑阻塞效应、尺寸效应、量子限域效应、宏观量子隧道效应和表面效应,从而派生出纳米体系具有常观体系和微观体系不同的低维物性,展现出许多不同于宏观体材料的物理化学性质,在非线形光学、生物标记、催化、医药及功能材料等方面具有极为广阔的应用前景,同时将对生命科学和信息技术的持续发展以及物质领域的基础研究发生深刻的影响。

(1)库仑阻塞效应由于电子(或空穴)被束缚在一个相对小的区域内,使电子(或空穴)之间的库仑作用极其显著,填充一个电子(或空穴)就要克服量子点中已有电子(或空穴)的排斥左右,因而库仑电荷效应是其另一个基本物理性质。

如果一个电子进入量子点,引起整个系统增加的静电能远大于电子热运动能量k B T,则这个静电能将阻止随后的第二个电子进入同一个量子点,这种现象叫做库仑阻塞效应。

(2)量子尺寸效应通过控制量子点的形状、结构和尺寸,就可以方便地调节其能隙宽度、激子束缚能的大小以及激子的能量蓝移等电子状态。

随着量子点尺寸的逐渐减小,量子点的光吸收谱出现蓝移现象。

尺寸越小,则谱蓝移现象也越显著,这就是人所共知的量子尺寸效应。

(3)量子限域效应由于量子点的表面积与粒子的大小有着较高的比例,存在量子限域效应。

所谓量子限域效应,指的是量子点的能态密度随着其尺寸大小而变,换句话说尺寸的大小决定了材料的光、电、磁特性。
