量子点发光材料综述
- 格式:docx
- 大小:677.53 KB
- 文档页数:10
钙钛矿量子点综述
钙钛矿量子点是一种具有优异光电性能的纳米材料,其结构为钙钛矿
晶体的微观区域。
钙钛矿量子点具有高量子效率、高荧光强度、宽可调谐
荧光光谱、良好的光稳定性等优异的光电性能,因此在生物成像、光电器件、光催化等领域受到广泛关注。
钙钛矿量子点的制备方法多种多样,目前常用的方法有溶剂热法、燃
烧法、微波法、等离子体法等。
在制备过程中可通过添加表面修饰剂来调
控其发光性能和稳定性。
钙钛矿量子点的应用领域非常广泛,其中最为突出的是在生物成像领
域的应用。
该材料有良好的细胞渗透性和低细胞毒性,可用于体内外生物
成像;此外,在固态发光材料、LED器件、光电探测器、光催化等领域也
具有重要的应用价值。
虽然钙钛矿量子点的研究已经取得了很大的进展,但仍存在一些挑战,如其稳定性、量子效率、制备成本等方面需要进一步的探索和改善。
发光石墨烯量子点的应用及未来展望摘要作为石墨烯家族的最新成员,石墨烯量子点(graphene quantum dots,GQDs)除了具有石墨烯优异的性能之外,还因其明显的量子限域效应和尺寸效应而展现出一系列新颖的特性,吸引了各领域科学家们的广泛关注。
在这篇论文中,我们主要综述了石墨烯量子点的制备方法以及潜在应用,此外还说明了石墨烯量子点的发光机制以及对于其的展望。
关键词:石墨烯量子点,发光材料,应用1 引言碳是地球上储量最丰富的元素之一,一次又一次得带给我们各种明星材料。
1985年,克罗托、科尔和斯莫利三位科学家发现了富勒稀(C60)。
1996年获得诺贝尔化学奖,这是零维碳材料的首次出现。
而1991年碳纳米管的发现则成了一维碳材料的代表。
1947年就开始了石墨烯的理论研究,用来描述碳基材料的性质,迄今有60多年历史。
直到2004年,Novoselov和Geim (英国曼彻斯特大学教授)利用微机械剥离法使用胶带剥离石墨片,首次制得了目前最薄的二维碳材料—石墨稀,仅有一个原子厚度,2010年他们获得了诺贝尔物理奖,从此石墨稀成了物理学和材料学的热门研究对象。
石墨烯量子点(GQDs),一种新型的量子点,当GQDs尺寸小于100 nm时,就会拥有很强的量子限制效应和边缘效应,当尺寸减小到l0nm时,这两个效应就更加显著,会产生很多有趣的现象,这也引发了广大科学家的研究兴趣。
GQDs具有特殊的结构和独特的光学性质,即有量子点的光学性质又有氧化石墨烯特殊的结构特征。
GQDs的粒径大多在10 nm左右,厚度只有0.5到1.0 nm,表面含有羟基、羰基、羧基基团,使得其具有良好的水溶性。
GQDs的合成方法不同,尺寸和含氧量不同,使紫外可见吸收峰位置不同。
不同的合成方法使GQDs的光致发光性质不同,光致发光依赖于尺寸、激发波长、pH以及溶剂等。
有些GQDs 还表现了明显的上转换发光特性,GQDs不仅拥有光致发光性质还有优越的电致化学发光性能。
全固态钙钛矿量子点及发光母粒1. 简介全固态钙钛矿量子点是一种新型的半导体材料,具有优异的光电特性和发光性能。
由于其在光电器件、显示器件和生物医学领域的潜在应用,引起了广泛的研究兴趣。
全固态钙钛矿量子点及其发光母粒的研究不仅对于材料科学和光电器件领域具有重要意义,而且对推动新型材料在实际应用中的发展也具有深远的意义。
本文将对全固态钙钛矿量子点及发光母粒的研究现状、性能特点和应用前景进行综述。
2. 全固态钙钛矿量子点的合成方法目前,全固态钙钛矿量子点的合成方法主要包括溶液法、热分解法、离子交换法等。
溶液法是最常用的合成方法,通常通过钙钛矿晶种的溶解再结晶来实现对量子点的合成。
热分解法利用高温热解或溶胶-凝胶法将前驱体转化为全固态钙钛矿量子点。
离子交换法则是利用溶液中存在的钙离子与其他阳离子进行交换,合成全固态钙钛矿量子点。
这些方法各有优缺点,需要根据具体需求选择合适的合成方法。
3. 全固态钙钛矿量子点的性能特点全固态钙钛矿量子点具有优异的光致发光特性和较高的荧光量子产率,其发光波长可通过改变结构和成分调控,具有较宽的调制范围。
全固态钙钛矿量子点还具有窄的发光带宽、长的荧光寿命和优异的光稳定性。
这些性能特点使得全固态钙钛矿量子点在显示器件、白光LED等光电器件中具有巨大的应用潜力。
4. 全固态钙钛矿量子点的应用前景全固态钙钛矿量子点的应用前景非常广阔,主要包括显示器件、照明器件、生物成像和生物标记、传感器等领域。
在显示器件中,全固态钙钛矿量子点可应用于LED、QLED、LCD等各种显示技术中,具有较高的亮度和色彩饱和度。
在照明器件中,全固态钙钛矿量子点可以作为优质的发光材料,应用于室内照明、车灯等领域。
在生物医学领域,全固态钙钛矿量子点可作为生物成像探针,用于细胞成像、肿瘤治疗等领域。
在传感器领域,全固态钙钛矿量子点可以应用于化学传感、生物传感等领域,具有较高的灵敏度和选择性。
5. 结语全固态钙钛矿量子点及发光母粒作为一种新型的半导体材料,具有独特的光电特性和发光性能,引起了广泛的研究兴趣和应用价值。
钙钛矿和量子点发光是当前研究领域中备受关注的两大技术,它们在光电子学、生物医学等领域具有广泛的应用前景。
本文将分别对钙钛矿和量子点发光进行介绍,并比较它们在发光性能、制备工艺、应用领域等方面的差异,旨在全面展现这两种发光材料的特点和优势。
1. 钙钛矿发光技术钙钛矿是一种具有优异光电性能的发光材料,其光电子学性能优异,被广泛应用在LED器件、光伏电池、光传感器等领域。
钙钛矿发光具有以下特点:(1)发光效率高:钙钛矿发光材料具有较高的发光效率,能够将输入的能量转化为可见光,使得光源亮度较高,色彩更加鲜艳。
(2)发光波长可调:钙钛矿发光波长范围较宽,可以通过调控材料的成分和结构来实现发光波长的调节,满足不同领域的应用需求。
(3)制备工艺成熟:目前钙钛矿的制备工艺已经相当成熟,可以通过溶液法、气相沉积等多种方法进行大规模制备,降低了制备成本,提高了材料的商业化应用价值。
2. 量子点发光技术量子点是一种具有特殊结构和发光特性的半导体纳米材料,其发光性能优异,被广泛应用在显示器件、生物成像、光催化等领域。
量子点发光具有以下特点:(1)发光色彩纯净:量子点发光具有色彩纯净、饱和度高的特点,能够实现更加真实、细腻的显示效果,广泛应用于LED显示屏、电视机等领域。
(2)宽发光谱范围:量子点发光谱范围较宽,可以通过调控量子点的尺寸和成分来实现发光波长的调节,满足不同领域的应用需求。
(3)生物兼容性强:量子点具有良好的生物兼容性,被广泛应用于生物成像、药物递送等领域,在医学和生物医学领域具有广阔的应用前景。
3. 钙钛矿和量子点发光的比较(1)发光性能比较:钙钛矿发光效率较高,而量子点发光色彩纯净度更高,两者在发光性能上各有优势。
(2)制备工艺比较:钙钛矿发光材料的制备工艺较为成熟,而量子点需要精密的合成工艺,制备工艺相对较为复杂。
(3)应用领域比较:钙钛矿在LED光源、光伏电池等领域具有较为广泛的应用前景,而量子点在显示器件、生物成像等领域具有独特优势。
关于量子点的相关知识综述量子点(Quantum Dots)是指粒子直径尺寸小于激子波尔半径且具有明显量子效应的半导体纳米结构,也被称作半导体纳米晶。
它既可以由一种半导体材料制成,例如由Ⅱ-Ⅵ族元素(CdTe、CdS、ZnSe、CdSe等)或Ⅲ-Ⅴ族元素(InAs、InP等)组成,也可以由两种及两种以上的半导体纳米材料组成。
作为一种新型的半导体纳米材料,量子点具有很多优良的特性。
1.量子点的性质(1)量子点的发射光谱能够通过改变量子点的粒子尺寸大小来控制。
通过改变量子点的化学组成成分和粒径大小能够使其发射光谱遍布整个可见光区。
利用量子点的这一性质可以制备荧光光谱特征不同的量子点。
(2)量子点有着很好的光稳定性相比于传统的荧光试剂。
量子点的荧光强度和稳定性比起传统有机荧光材料罗丹明6G强好几十倍以上。
因此量子点在生物标记方面有着广泛的应用,为研究长期相互作用的分子之间提供了重要的作用。
(3)量子点同时具有宽且连续的激发光谱和窄的发射光谱。
利用同一激发光源即可对不同尺寸的量子点进行同步检测,因此可以用作多色标记,极大地促进和发挥了荧光标记的应用。
(4)量子点具有较大的期托克斯位移[8]。
期托克斯位移(Stokes shift)是指量子点的最大紫外吸收峰位与荧光发射峰位所对应的波长之间的差值。
量子点的另一个优异的光学性质就是其具有宽的期托克斯位移,这是量子点显著的光谱特性,这样可以避免发射光谱与激发光谱的重叠,有利于荧光光谱信号的检测。
图1 斯托克斯位移示意图(5)量子点有着极好的生物相容性。
量子点经过各种化学修饰以后,不但能够提高它的光稳定性和量子产率[9, 10],而且有利于进行特异性结合,另外其毒性较低,对其他生物体的危害小,可以进行生物活体的标记和检测。
(6)量子点具有很长的荧光寿命。
量子点的荧光寿命可持续数十纳秒,相比于有机荧光染料的寿命几纳秒[11]长很多,当进行光激发以后,多数物质的自发荧光会发生衰变,而量子点的荧光却依旧存在,此时即可采集到无背景干扰的荧光信号。

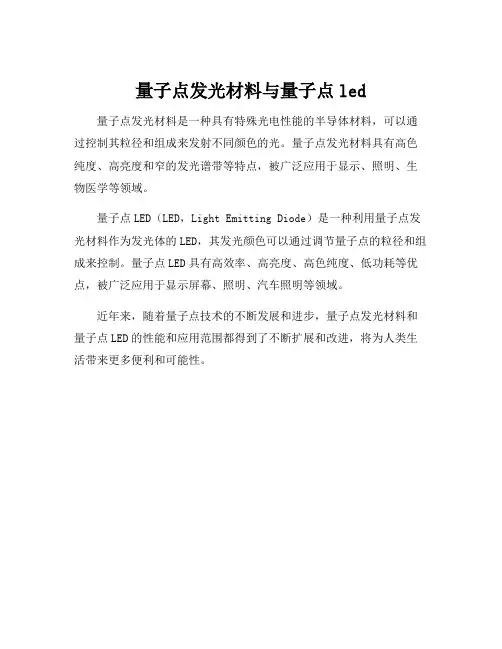

量子点发光材料与量子点led 量子点发光材料是一种具有特殊光电性能的半导体材料,可以通过控制其粒径和组成来发射不同颜色的光。
量子点发光材料具有高色纯度、高亮度和窄的发光谱带等特点,被广泛应用于显示、照明、生物医学等领域。
量子点LED(LED,Light Emitting Diode)是一种利用量子点发光材料作为发光体的LED,其发光颜色可以通过调节量子点的粒径和组成来控制。
量子点LED具有高效率、高亮度、高色纯度、低功耗等优点,被广泛应用于显示屏幕、照明、汽车照明等领域。
近年来,随着量子点技术的不断发展和进步,量子点发光材料和量子点LED的性能和应用范围都得到了不断扩展和改进,将为人类生活带来更多便利和可能性。
碳量子点综述胡东旭 2014级环境工程卓越班 201475050112摘要:碳量子点(CQDs, C-dots or CDs)是一种新型的碳纳米材料,尺寸在10 nm以下,具有良好的水溶性、化学惰性、低毒性、易于功能化和抗光漂白性、光稳定性等优异性能,是碳纳米家族中的一颗闪亮的明星。
最近几年的研究报道了各种方法制备的CQDs在生物医学、光催化、光电子、传感等领域中都有重要的应用价值。
这篇综述主要总结了关于CQDs的最近的发展,介绍了CQDs的合成方法、物理化学性质以及在生物医学、光催化、环境检测等领域的应用。
1 引言在过去的20年间,鉴于量子点特殊的性质,尤其是量子点相对于有机染料而言,容易调节的光学性质和抗光降解性质,使量子点得到了广泛的关注。
如果量子点可以克服造价昂贵、合成条件严格和众所周知的高毒性等缺点,则有望广泛地应用于生物传感和上物成像领域。
最近几年,量子点的研究非常活跃,尤其是关于它在生物和医学中的应用。
量子点一般是从铅、镉和硅的混合物中提取出来的,但是这些材料一般有毒,对环境也有危害。
所以科学家们开始在一些良性化合物中提取量子点。
因此,很多的研究均围绕着合成毒性更低的其它材料量子点来进行,这些替代材料的碳量子点,如硅纳米粒子、碳量子点均具有优异的光学性质。
相对金属量子点而言,碳量子点无毒害作用,对环境的危害很小,制备成本低廉。
它的研究代表了发光纳米粒子研究进入了一个新的阶段。
2 碳量子点的合成大多数的碳量子点主要是由无定形的碳到晶化的碳核组成的以sp2杂化为主的碳,碳量子点的晶格间距和石墨碳或者无定形层状碳的结构一致。
如果没有其他修饰试剂的修饰碳量子点表面会含有一些含氧基团,而含氧基团的多少和种类与实验条件相关。
发光碳量子点的合成方法可以分为两大类(图一),化学法和物理法。
图一碳量子点的制备方法2.1化学法2.1.1电化学法Zhou利用离子液体辅助电解高纯石墨棒和高温热解纯定向石墨(HOPG)于离子液体和水溶液中,通过控制离子了液体中水的含量得到不同荧光性质的荧光纳米粒子、纳米带、石墨等产物。
CdSe量子点综述量子点(quantum dots, QDs)是一种半导体纳米晶(nanocrystals, NCs)通常由Ⅱ-Ⅱ和Ⅱ-Ⅱ族元素组成,如CdSe、CdTe、ZnSe、CuInS、InP等。
也可以由两种或两种上的半导体材料构成,如核壳结构的CdSe/ZnS、CdSe/CdZnS等,以及掺杂结构的ZnS:Mn,ZnSe:Cu等。
1.量子点结构常见的二元半导体量子点由于覆盖光谱有限且稳定性不高,易受外界环境物理化学的影响而发生质量退化,因此,常通过制备合金量子点或核壳结构量子点来改善量子点的物理化学性质错误!未找到引用源。
1.1合金量子点合金量子点即将几种不同带隙的半导体材料在纳米尺度上进行的合金化,形成合金或固溶体。
由于每种半导体材料都有其相应的能带宽,通过形成合金通过调节合金半导体组分的化学计量比来改变纳米晶的组成,从而改变量子点的能带宽及晶格常数。
此类量子点也可按照组成元素的多少分为三元合金和多元合金。
要制备均匀结构的合金,两种组成的生长速率必须相等,并且在一种成分的生长的条件下不能阻止另一种成分的生长,同时两种成分需要充分相似使得两者容易混合,否则会形成核壳结构或者两种组分独立成核。
1.2核/壳结构量子点根据各种半导体材料能带位置的不同,壳层在核/壳结构量子点中起到作用的不同,可以将核/壳量子点分为三类:TypeⅡ、TypeⅡ和TypeⅡ型结构,如图1.1所示。
图1.1 半导体异质结的能带结构TypeⅡ型结构的量子点要求壳层材料能带大于核层材料能带,电子和空穴都被限域在核材料中,从而提高量子点的荧光效率,但也有相反的情况;TypeⅡ型结构的量子点要求壳层材料的价带或导带处于核层材料的带隙中,通过光子的激发,壳层材料能带的重叠导致电子和空穴的空间分离而分别处于核层材料和壳层材料中;TypeⅡ型结构很少应用到核壳量子点结构中去。
TypeⅠ型结构是最早被研究的结构,该结构中宽能带的壳层材料所起的作用是钝化核层材料的表面缺陷,使核材料与外部环境隔离,将载流束缚在核中。
材料科学中的新型材料——石墨烯量子点石墨烯是一种由碳原子组成的单层薄片材料,具有独特的电学、热学和力学性质。
而石墨烯量子点,则是一种由数百个碳原子构成的零维材料,也称为碳量子点。
石墨烯量子点具有非常小的尺寸,通常在5-50纳米之间,因此具有许多独特的性质,使其成为材料科学中的新型材料。
本文将介绍石墨烯量子点的制备、结构、性质和应用。
一、制备方法石墨烯量子点的制备方法通常有两大类:顶部向下剥离法和底部向上生长法。
顶部向下剥离法是通过化学氧化或机械剥离的方法,从石墨烯材料中剥离出小尺寸的石墨烯量子点。
底部向上生长法则是将小分子碳源的分解产物在合适的条件下生长成石墨烯量子点。
这两种方法各有优劣,具体情况应根据实际需求选择。
二、结构和性质石墨烯量子点的结构和性质与其尺寸有着密切的关系。
一般来说,石墨烯量子点的表面能和光学性质随着尺寸的变化而发生改变。
对于小尺寸的石墨烯量子点来说,其表面积较大,通常会出现更高的物理、化学反应活性,因此具有更加丰富的应用前景。
此外,石墨烯量子点还具有独特的光电性质和发光性质,可用于开发新型的光电子器件。
三、应用前景石墨烯量子点在材料科学领域中具有广泛的应用前景。
一般来说,其应用可以分为几个方面:1、作为染料敏化太阳能电池的光电转换材料,提升光电转换效率。
2、作为催化剂的载体,能够提升催化剂的稳定性和催化性能,用于生产化学品或环境净化。
3、用于制造二维/三维材料的纳米复合材料,这些材料具有优异的电、磁、光学和机械性能。
4、作为生物染料分子,可用于细胞成像和药物传递。
总之,石墨烯量子点以其独特的结构和性质,在许多领域中如催化、能源、光电子器件、生物医学等方面都有着潜在的应用价值。
然而,石墨烯量子点还有许多问题需要解决,如制备方法的改进、结构和性质的优化等,这些问题的解决将会进一步推动其应用领域的扩展。
结语石墨烯量子点作为新型材料,展现出了非常广泛的应用前景,尤其在能源、催化、生物医学等领域应用广泛。
量子点发光材料综述1.1 量子点的概述量子点(quantum dot, QD)是一种细化的纳米材料。
纳米材料是指某一个维度上的尺寸小于100nm的材料,而量子点则是要求材料的尺寸在3个维度都要小于100nm[1]。
更进一步的规定指出,量子点的半径必须要小于其对应体材料的激子波尔半径,其尺寸通常在1-10nm 左右[2]。
由于量子点半径小于对应体材料的激子波尔半径,量子点能表现出明显的量子点限域效应,此时载流子在三个方向上的运动受势垒约束,这种约束主要是由静电势、材料界面、半导体表面的作用或是三者的综合作用造成的。
量子点中的电子和空穴被限域,使得连续的能带变成具有分子特性的分离能级结构[1]。
这种分离结构使得量子点有了异于体材料的多种特性以及在多个领域里的特殊应用。
1.2 量子点的特性由于量子点中载流子运动受限,使得半导体的能带结构变成了具有分子原子特性的分离能级结构,表现出与对应体材料完全不同的光电特性。
1.2.1 量子尺寸效应纳米粒子中的载流子运动由于受到空间的限制,能量发生量子化,连续能带变为分立的能级结构,带隙展宽,从而导致纳米颗粒的吸收和荧光光谱发生变化[3]。
这种现象就是典型的量子尺寸效应。
研究表明,随着量子点尺寸的缩小,其荧光将会发生蓝移,且尺寸越小效果越显著[4]。
1.2.2 表面效应纳米颗粒的比表面积为,也就是说量子点比表面积随着颗粒半径的减小而增大。
量子点尺寸很小,拥有极大的比表面积,其性质很大程度上由其表面原子决定。
当其表面拥有很大悬挂键或缺陷时,会对量子点的光学性质产生极大影响[5]。
1.2.3 量子隧道效应量子隧道效应是基本的量子现象之一。
简单来说,即当微观粒子(例如电子等)能量小于势垒高度时,该微观粒子仍然能越过势垒。
当多个量子点形成有序阵列,载流子共同越过多个势垒时,在宏观上表现为导通状态。
因此这种现象又称为宏观量子隧道效应[6][7]。
1.2.4 介电限域效应上世纪七十年代Keldysh等人首先发现了介电限域效应[8]。
钙钛矿量子点发光原理
1量子点发光原理
量子点发光是一种新型的光源,它有着超强的发光稳定性、可调谐光谱、可控制纳米尺度等优势,在医疗、显示、照明和太阳能方面具有重要的应用前景。
量子点发光通过将水溶液中的纳米级元素或团簇超快发光到可见光频谱的原理。
量子点的发光来源于其内部的量子陷阱结构,由一个复杂的光学量子框架组成,其中主要的组成包括钙钛矿半导体材料。
钙钛矿半导体材料如ZnS、ZnSe、ZnO、CdS、CdSe和CdTe具有宽带禁带结构和高折射率,能够有效抑制低能量光子在传播过程中的衰变和放散。
光子进入量子点时,就会出现一个光学活性中心,随着量子保护力对受控的光子进行量子包裹,把带负电荷的光子变成带正电荷,使其越过半导体的禁带,最终穿过量子陷阱的壁面而发出,就形成了量子点的发光。
其特点在于发光是空间集中,而空间上的高度集中又使得具有独特的光谱特性,即量子点发出的可见光有一个额外的窄谱谐波,这对于控制色度更加重要。
因此,量子点发光原理中钙钛矿半导体材料的宽带禁带结构和强的光学量子框架是其性能优异的两大关键。
由此可见,在一定的条件
下,凭借量子包裹,加上高度集中的空间光控制,纳米尺度的可调谐光谱,都会使量子点发光得以实现。
碳量子点复合材料综述-概述说明以及解释1.引言1.1 概述概述:碳量子点是一种新兴的纳米材料,其具有优良的光电性能和化学稳定性,被广泛应用于生物医学、光电器件、传感器和催化等领域。
碳量子点复合材料是将碳量子点与其他功能性物质结合,形成具有更强特性和性能的复合材料。
本文将综述碳量子点复合材料的研究现状、应用前景和存在的挑战,旨在为碳量子点复合材料领域的研究提供参考和启发。
内容文章结构如下:第一部分为引言,介绍了碳量子点复合材料的背景和意义,包括概述、文章结构和目的。
第二部分是正文,包括碳量子点的概念与特性、碳量子点在材料科学中的应用以及碳量子点复合材料的研究进展。
第三部分是结论,主要讨论碳量子点复合材料的潜在应用、挑战与展望以及对整个文章进行总结。
}}}}请编写文章1.2 文章结构部分的内容1.3 目的本文的主要目的是系统地综述碳量子点复合材料的最新研究进展,探讨其在材料科学领域中的重要应用和潜在价值。
同时,分析当前碳量子点复合材料在技术应用上的挑战和存在的问题,以及未来发展的展望和方向。
通过本文的撰写,旨在为相关领域的研究者提供一个全面的了解碳量子点复合材料的综合性指南,促进该领域的进一步发展和创新。
内容2.正文2.1 碳量子点的概念与特性碳量子点是一种纳米级别的碳材料,具有类似于半导体量子点的特性,其尺寸通常在1-10纳米之间。
碳量子点具有许多独特的物理和化学特性,例如量子尺寸效应、较高的比表面积、优异的光学性能和化学稳定性。
在碳量子点的结构中,通常包含着碳原子和功能性基团(如羟基、羧基、氨基等),这些功能性基团赋予碳量子点不同的性质和应用潜力。
碳量子点具有优异的光电性能,如高荧光量子产率、宽光谱吸收和发射范围,以及可调控的光学性能。
碳量子点还具有较高的化学稳定性和生物相容性,使其在生物医学领域中受到广泛关注。
此外,碳量子点的表面功能化也为其在传感器、光催化、药物传递等领域的应用提供了可能。
总的来说,碳量子点作为一种新兴的碳材料,具有丰富的潜在应用,并在材料科学领域中展现出巨大的应用前景。
电致发光量子点-概述说明以及解释1.引言1.1 概述概述部分的内容:电致发光量子点是一种具有广泛应用前景的新型光电材料。
它能够将电能转化为可见光,具有发光效率高、色彩纯净、光稳定性好等优势。
因此,电致发光量子点被广泛应用于显示技术、照明、生物标记、光催化等领域。
本文旨在探讨电致发光量子点的基本原理、特性和应用,以及相关的制备方法。
首先,我们将介绍电致发光的基本原理,包括电子激发和光子发射的过程。
然后,我们将详细讨论量子点的特性和应用,例如其尺寸和形状对光学性质的影响,以及在显示技术和生物医学领域的应用。
最后,我们将介绍目前常用的电致发光量子点的制备方法,包括溶液法、气相法和固相法等。
通过对电致发光量子点的研究,我们可以更好地了解其优势和前景。
其高发光效率和色彩纯净的特性使其在显示技术中具有巨大的潜力。
同时,电致发光量子点的应用也可以拓展到生物医学领域,例如用于体内荧光成像和药物传输等方面。
因此,电致发光量子点的研究具有重要的科学意义和应用价值。
展望未来,我们认为电致发光量子点的研究仍有待深入。
首先,我们需要进一步探索量子点的制备方法,以提高其制备效率和光学性能。
其次,我们可以将电致发光量子点与其他材料相结合,以开发新的功能材料和器件。
最后,我们可以研究电致发光量子点在能源转换、传感器等领域的应用,以探索其更广泛的应用前景。
综上所述,电致发光量子点作为一种新型光电材料,具有许多优势和应用前景。
通过深入研究其基本原理、特性和制备方法,我们可以进一步发掘其潜力,为未来的研究和应用提供新的思路和方向。
1.2文章结构文章结构:本文分为引言、正文和结论三个部分。
引言部分主要概述了电致发光量子点的研究背景和意义。
通过对电致发光和量子点的基本概念进行介绍,引出了本文要探讨的主题和目的。
正文部分将分为三个小节。
第一小节将详细阐述电致发光的基本原理,包括从电能到光能的转化过程以及与之相关的关键因素和物理原理。
第二小节将介绍量子点的特性和应用,包括其独特的能带结构、尺寸效应、量子限制效应以及在显示技术、生物医学等领域的广泛应用。
量子点材料的光学特性研究随着科技的不断进步,量子点材料在光学领域的研究引起了广泛关注。
量子点材料是一种维度在纳米尺度的半导体材料,其特殊的光学性质使其具有许多潜在应用。
本文将探讨量子点材料的光学特性以及相关的研究进展。
首先,了解量子点材料的光学特性需要了解量子效应的基本原理。
在量子力学中,存在能量的离散化,即只允许取特定的数值。
量子点材料由于尺寸非常小,所以其能量也变得离散。
这种离散化的能量使得量子点材料的电子在受到外部光照射时会出现明显的能带结构。
这也是为什么量子点材料在光学上表现出独特的性质的原因之一。
其次,量子点材料的光学特性是由其禁带宽度和能量态密度所确定的。
禁带宽度是指材料内电子在不同能级之间跃迁所需要的最小能量差异。
在量子点材料中,由于尺寸效应和限制性效应,禁带宽度会显著增加。
这使得量子点材料能够在不同波长范围内吸收和发射光线,从紫外到可见到红外都可以实现。
同时,量子点材料的能量态密度比传统材料更高,因为量子点中有大量的能级可供电子跃迁。
这种高能量态密度使得量子点材料能够实现明亮的发光和高效的光伏效应。
量子点材料的光学特性还与其颗粒尺寸和组成有关。
颗粒尺寸是指量子点材料的直径大小,而组成则是指材料的化学组成和结构。
颗粒尺寸决定了量子点材料的禁带宽度和能带结构,从而影响其吸收和发射光谱的范围。
较小的颗粒尺寸通常对应着更高的禁带宽度和蓝移的光谱,而较大的颗粒尺寸则对应着更低的禁带宽度和红移的光谱。
组成方面,量子点材料可以是单一组分的,也可以是复合材料。
复合材料中引入新的组分可以调节量子点材料的光学性质,如调节光电转换效率、增强光致发光强度等。
因此,通过控制颗粒尺寸和组成,可以实现对量子点材料光学特性的调控和优化。
在实际应用方面,量子点材料在光电器件和生物医学领域有着广泛的应用潜力。
例如,量子点材料可以用于制造高效的光伏材料,用于太阳能电池和传感器等光电器件。
此外,量子点材料还可以用于生物成像和药物输送等传统生物医学领域的应用。
基于蓝光量子点的发光器件的研究现状综述摘要:量子点是一类纳米级低维半导体材料的总称,这种材料具有激发波长范围宽、发射的光波长可连续调控以及荧光发射峰窄且对称等突出优势,因此量子点也被大多数科研人员认为是新一代最具有潜力的荧光粉材料。
由于量子点具有这些特殊的优点,所以导致量子点可以广泛地应用于发光二极管、医学成像和量子计算以及太阳能电池等众多重要的领域。
而在这之中,蓝光量子点及其发光器件的研究对白光照明和全色域显示都有着十分重要的意义。
关键词:量子点;蓝光量子点;发光器件1.引言随着我国科学创新技术的不断稳定健康发展,我国大多数人民对生活环境的舒适度等方面的要求越来越髙,其中与生活环境息息相关的便是照明,白光发光二极管在照明领域有着重要的应用。
然而一般常见的有机二极管也有很多不足之处,因为普通二极管所用的质料为有机物,不但生产成本髙, 而且受水氧影响较大,这些因素的存在都导致了发光器件的稳定性很差;又由于现存的大部分发光质料都存在色纯度不髙,很难显示出鲜艳的色彩等显著的不足,所以致使人们也在探求新的发光材料来满足人们越来越高的生活工作等日常需求。
30年前,科学家在培育纳米晶的半导体溶液中发现了量子约束效应,比如常见的一种胶体量子点。
在量子点中,由于电子和空穴的波函数在空间上的尺寸远远小于本体材料的激子玻尔半径,所以将会导致能级的量子化,量子点的离散能级产生了窄线宽的原子类发射,这就使得研究人员可以通过调节粒子的大小来调节发光的波长,其发光波长的范围很大,足以满足紫外光、可见光和近红外光波段等波长[1]。
相比于普通有机发光二极管,量子点有其本身特有的优势:首先可以在不改变器件构造的条件下通过调整粒子的直径来改变发光波长,这种方法使得发光器件的制备更简单;其次,是溶液法加工,不像普通有机发光二极管那样必须使用热蒸镀制备,量子点发光器件制备的材料利用率很高,同时成本较低;最后,量子点本身是一种无机半导体材料,这种无机半导体材料相对于有机材料,不容易受水氧侵蚀,这就是量子点发光器件性能更稳定,寿命更长的原因所在。
量子点发光材料综述1.量子点简介1.1量子点的概述量子点(quantumdot,qd)就是一种细化的纳米材料。
纳米材料就是所指某一个维度上的尺寸大于100nm的材料,而量子点则就是建议材料的尺寸在3个维度都必须大于100nm[1]。
更进一步的规定表示,量子点的半径必须必须大于其对应体材料的激子波尔半径,其尺寸通常在1-10nm左右[2]。
由于量子点半径大于对应体材料的激子波尔半径,量子点能够整体表现出来显著的量子点限域效应,此时载流子在三个方向上的运动受到势垒约束,这种约束主要就是由静电势、材料界面、半导体表面的促进作用或是三者的综合促进作用导致的。
量子点中的电子和空穴被限域,使已连续的能带变为具备分子特性的拆分能级结构[1]。
这种拆分结构使量子点存有了异于体中材料的多种特性以及在多个领域里的特定应用领域。
1.2量子点的特性由于量子点中载流子运动受到限制,使半导体的能带结构变为了具备分子原子特性的拆分能级结构,整体表现出像对应体材料全然相同的光电特性。
1.2.1量子尺寸效应纳米粒子中的载流子运动由于受到空间的限制,能量发生量子化,连续能带变为分立的能级结构,带隙展宽,从而导致纳米颗粒的吸收和荧光光谱发生变化[3]。
这种现象就是典型的量子尺寸效应。
研究表明,随着量子点尺寸的缩小,其荧光将可以出现蓝移,且尺寸越大效果越明显[4]。
1.2.2表面效应纳米颗粒的比表面积为=??=42433=??,也就是说量子点比表面积随着颗3粒半径的减小而增大。
量子点尺寸很小,拥有极大的比表面积,其性质很大程度上由其表面原子决定。
当其表面拥有很大悬挂键或缺陷时,会对量子点的光学性质产生极大影响[5]。
1.2.3量子隧道效应量子隧道效应就是基本的量子现象之一。
直观来说,即当微观粒子(比如电子等)能量大于势垒高度时,该微观粒子仍然能够越过势垒。
当多个量子点构成有序阵列,载流子共同越过多个势垒时,在宏观上整体表现为导通状态。
制备量子点的材料介绍量子点是一种能够发光的纳米材料,具有独特的光电性质,广泛应用于光电器件、生物成像等领域。
本文将介绍制备量子点的材料及其制备方法。
量子点的材料1.半导体材料:量子点的最常用材料是半导体材料,如CdSe、CdTe、InP等。
这些材料能够产生独特的光学性质,适用于不同波长的发光。
2.金属材料:金属材料也可以制备量子点,如金属硫化物、金属氧化物等。
金属材料的量子点可以通过调控粒子的尺寸和形状来调节其光学性质。
制备方法化学法1.热分解法:通过将金属前驱体与有机溶剂或表面活性剂溶解在一起,在高温下分解生成纳米颗粒。
这种方法可以控制量子点的尺寸和形状。
2.溶剂热法:将金属盐溶于有机溶剂中,并加入表面活性剂和稳定剂,通过加热使其分解形成量子点。
这种方法可以制备高质量的量子点。
3.水热法:将金属盐溶解在水中,通过加热反应生成量子点。
这种方法适用于制备较大尺寸的量子点。
生物法1.生物合成法:利用生物体内的酶或微生物活性合成量子点。
这种方法具有绿色环保的特点,并且可以实现生物标记等应用。
2.植物提取法:将植物材料与金属盐溶于有机溶剂中,通过植物萃取物中的活性成分来合成量子点。
这种方法可以制备多种形态的量子点。
制备过程1.材料制备:准备所需的金属盐和有机溶剂,确保材料的纯度和质量。
2.溶液制备:将金属盐溶解在有机溶剂中,并加入适量的表面活性剂和稳定剂。
3.加热反应:将溶液加热至适当温度,并控制反应时间和搅拌速度。
4.沉淀收集:将反应产物进行沉淀,然后用溶剂洗涤和离心分离。
5.纯化处理:将收集到的量子点溶解于合适的溶剂中,利用过滤等方法去除杂质。
6.表征分析:通过扫描电子显微镜、透射电子显微镜、荧光光谱等对制备的量子点进行表征和分析。
应用前景1.光电器件:制备的量子点可以用于制备高效的发光二极管、太阳能电池等光电器件。
2.生物成像:利用量子点的荧光性质,可以实现生物组织、细胞的成像,并有助于疾病的早期诊断和治疗。
量子点发光材料综述1.量子点简介1.1量子点的概述量子点(quantum dot, QD)是一种细化的纳米材料。
纳米材料是指某一个维度上的尺寸小于100nm的材料,而量子点则是要求材料的尺寸在3个维度都要小于100nm[1]。
更进一步的规定指出,量子点的半径必须要小于其对应体材料的激子波尔半径,其尺寸通常在1-10nm左右[2]。
由于量子点半径小于对应体材料的激子波尔半径,量子点能表现出明显的量子点限域效应,此时载流子在三个方向上的运动受势垒约束,这种约束主要是由静电势、材料界面、半导体表面的作用或是三者的综合作用造成的。
量子点中的电子和空穴被限域,使得连续的能带变成具有分子特性的分离能级结构[1]。
这种分离结构使得量子点有了异于体材料的多种特性以及在多个领域里的特殊应用。
1.2量子点的特性由于量子点中载流子运动受限,使得半导体的能带结构变成了具有分子原子特性的分离能级结构,表现出与对应体材料完全不同的光电特性。
1.2.1 量子尺寸效应纳米粒子中的载流子运动由于受到空间的限制,能量发生量子化,连续能带变为分立的能级结构,带隙展宽,从而导致纳米颗粒的吸收和荧光光谱发生变化[3]。
这种现象就是典型的量子尺寸效应。
研究表明,随着量子点尺寸的缩小,其荧光将会发生蓝移,且尺寸越小效果越显著[4]。
1.2.2 表面效应纳米颗粒的比表面积为A m=SV =4πR243πR3=3R,也就是说量子点比表面积随着颗粒半径的减小而增大。
量子点尺寸很小,拥有极大的比表面积,其性质很大程度上由其表面原子决定。
当其表面拥有很大悬挂键或缺陷时,会对量子点的光学性质产生极大影响[5]。
1.2.3 量子隧道效应量子隧道效应是基本的量子现象之一。
简单来说,即当微观粒子(例如电子等)能量小于势垒高度时,该微观粒子仍然能越过势垒。
当多个量子点形成有序阵列,载流子共同越过多个势垒时,在宏观上表现为导通状态。
因此这种现象又称为宏观量子隧道效应[6][7]。
1.2.4 介电限域效应上世纪七十年代Keldysh等人首先发现了介电限域效应[8]。
该现象可以表示为在不同介质中,因两种不同材料接触界面引起的介电作用变强的现象。
与未被介质包裹的量子点相比,被介质包裹的量子点屏蔽效应变弱,带电粒子间库伦作用变大,增加了激子的振子强度和结合能,体现到吸收光谱上就表现为光谱红移。
1.2.5 Stark效应在量子点上加上外电场时,激子会得到额外的能量,第一吸收峰会发生改变,这种现象称为Stark效应。
对量子点而言,所有外加电场均会导致吸收光谱的红移,且红移程度随电场强度的增加而增加[9]。
1.3半导体量子点的光学性质量子点的发光原理与常规半导体发光原理相近,均是材料中载流子在接受外来能量后,达到激发态,在载流子回复至基态的过程中,会释放能量,这种能量通常以光的形式发射出去。
与常规发光材料不同的是,量子点发光材料还具有一下的一些特点。
1.3.1 发射光谱可调节半导体量子点主要由ⅡB-ⅥA、ⅢA-ⅤA或者ⅣA-ⅥA族元素构成。
尺寸、材料不同的量子点发光光谱处于不同的波段区域[10]。
如不同尺寸的ZnS量子点发光光谱基本涵盖紫外区,CdSe量子点发光光谱基本涵盖可见光区域,而PbSe 量子点发光光谱基本涵盖红外区,如图1.1所示[11]。
图1.1 常见量子点发光光谱分布区间即使是同一种量子点材料,其尺寸的不同,其发光光谱也不一样。
以CdSe 为例,如图1.2所示,当CdSe颗粒半径从1.35nm增加至2.40nm时,其发射光波长从510nm增加至610nm。
图1.2 不同尺寸CdSe量子点及其发光照片1.3.2宽的激发光谱和窄的发射光谱能使量子点达到激发态的光谱范围较宽,只要激发光能量高于阈值,即可使量子点激发。
且不论激发光的波长为多少,固定材料和尺寸的量子点的发射光谱是固定的,且发射光谱范围较窄且对称。
1.3.3 较大的斯托克斯位移量子点材料发射光谱峰值相对吸收光谱峰值通常会产生红移,发射与吸收光谱峰值的差值被称为斯托克斯位移。
相反,则被称为反斯托克斯位移。
斯托克斯位移在荧光光谱信号的检测中有广泛应用。
量子点的斯托克斯位移较常规材料而言要大。
2.量子点的应用量子点在生物医学、能源材料等领域都有巨大的应用价值。
2.1 能源领域量子点制备的初衷即为能源应用。
随着工业发展,当今能源需求日益増加,如何解决能源危机已经成为当前热口。
相较其它方面而言,太阳能属于蕴藏量巨大且可再生资源,同时也是环保无污染资源。
因此如何有效的开发太阳能电池是目前在能源利用方面千分重大的课题。
目前最常见的珪晶太阳能电池受限于热载流子的浓度,其上限很难超过32%[12],然而量子点作为窄带隙材料,可以大幅度提高光能利用率,增加太阳能电池的转化效率。
量子点太阳能电池的优点是显而易见的,一是量子点拥有较高的载流子迁移率,可以大幅度增加光电转化效率;二是带隙可调节,这不仅可以使激发光谱覆盖太阳光谱,增加光能利用率,还可让量子点在特定环境中工作。
量子点在太阳能电池领域有着巨大的潜力与优势。
2.2 发光器材量子点具有发光波长可调谐,发光线宽窄,发光效率高,光、热及化学稳定性好等优点,经过溶液加工、旋涂或喷墨印刷成膜后集成到电致发光器件(Light- emitting device,LED)中可以作为有效的激子辐射复合中心,是应用于固态照明和全色平板显示的新一代发光材料。
量子点LED与传统的荧光粉LED以及目前的有机LED相比,用于显示和照明时,具有色域广、色纯度高、低功耗、低成本、易加工等优点[13]。
2.3 光电探测基于量子点可调节的吸收谱,研究人员可以合成具有特定吸收峰的量子点附着于探测器上,甚至可以制作特定的光电感应器件,用于特殊环境光强探测及校准[14]。
2.4 生物应用量子点在生物上的应用最为广泛也最为成熟,主要分为细胞成像和分子示踪这两方面。
2.4.1 细胞成像现代医学己经到了一个全新的高度,研充者不仅可以定量研究药物的疗效,甚至能够实时监测药物的作用机制,因此,相应的细胞标记技术便成了至关重要的技术手段。
与传统荧光材料相比,量子点具有宽吸收谱、窄荧光谱、高稳定性的特点,而能更好的应用于生物标记[15]、细胞成像[16]。
2.4.2 分子示踪[17]相较于细胞标记,分子示踪对技术要求更进一步。
在实际临床上,研究者不仅可以检测细胞的动向,同时可以定向研究药物在病体中的趋势,具有实时分析的重要意义。
2.5 激光器由于量子点的限域效应,使其阈值电流降低、工作温度升高,这些因素都在一定程度上提高了激光器的质量[18]。
2.6 量子点的其他应用由于量子点的特殊光电效应,量子点在红外探测器、离子传感器等方面也得到有很好的应用。
3.量子点的制备量子点的制备方法多种多样,不同方法制备出来的量子点性能也各不相同,可根据实际需求选择不同的实验方法。
制备方法大致可分为三大类:固相法、液相法和气相法,并且每一类又有多种制备手段[19]。
3.1 固相法固相法制备量子点通常为物理方法,一般分为物理粉碎法、机械球磨法和真空冷凝法。
固相法的优点在于该法制备出的量子点结构优异,其操作方法简单,但成本高昂,对设备要求很高,且易引入杂质,对量子点的尺寸和表面性质的精确控制方面有所欠缺。
3.2气相法3.2.1 物理气相法气相法分为物理气相法和化学气相法。
物理气相沉淀法(Physical Vapor Deposition, PVD)在整个纳米材料形成过程中没有化学反应的发生,该法主要是在真空条件下,采用物理方法将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子,并通过低压气体(或等离子体)过程,在基体表面沉积具有某种特殊功能的薄膜的技术。
物理气相沉积法具有过程简单,对环境改善,无污染,耗材少的优势,但由于过程不发生化学反应,所以只能适用于现有物质的纳米化。
3.2.2 化学气相法化学气相气相法也叫化学气相沉积法(Chemical Vapor Deposition, CVD),该法是直接利用气体,或者通过各种手段将物质转变为气体,使之在气体状态下发生化学反应得到想要产物,最后在冷却过程中凝聚长大形成纳米粒子的方法。
通过该法可制备出的纳米材料具有纯度高、颗粒分散性好、粒径分布窄、粒径小的特点,但同时,该法的反应源和反应后的余气易燃、易爆或有毒,因此需要采取防止环境污染的措施,且对设备往往还有耐腐蚀的要求。
3.3液相法液相法主要发生在溶剂中,是量子点合成适用最广泛的方法,该方法常通过选用合适的前驱体(核心部分)和配体(稳定剂,用于防止团聚),通过控制反应条件(温度、浓度等)获得具有不同尺寸的量子点。
3.3.1 有机金属高温分解法目前,该法是合成量子点最常用的一种化学方法,也是最成功的合成高质量纳米粒子的方法之一。
如Murray在1993年首先提出了这一制备方法[20],利用含有Se、Te、Cd等的有机金属作为前驱体,在配位溶剂TOPO中制备出了CdS、CdSe、CdTe量子点。
该法是无水无氧的条件下,在高沸点的有机溶剂中利用前躯体热解制备量子点的方法,即将有机金属前躯体溶液注射进有机配位溶剂液中,前躯体在无水无氧及高温条件下迅速热解并成核,晶核缓慢生长成为纳米晶粒。
该方法制备的量子点具有种类多和量子产率高等优点,其粒径分布也可用多种手段进行控制。
通过有机金属高温分解法制备的量子点具有量子产率高和发射峰窄的特点,但是该方法也有原料成本较高,反应条件要求苛刻,操作过于复杂,实验条件不易控制,毒性较大且易燃易爆等不足之处。
3.3.2 “绿色化学”有机相合成法与有机金属高温分解法类似,该方法仍然利用高温使量子点快速成核并缓慢生长。
该方法的特点是使用非配体有机溶剂和烷基非金属前驱体。
该方法选用毒性小的金属氧化物(CdO)或盐(Cd(OOCCH3)2, CdCO3)为原料,并沿用烷基非金属化合物为前驱体,选用长烷基链的酸、氨、磷酸、氧化磷为配体;以高沸点有机溶剂为介质。
这一改进降低了成本以及对设备的要求,最主要的是减少了对环境的污染。
但是产物在空气中的不稳定性限制了它们的潜在应用,有机相中的量子点必须通过进一步的表面亲水修饰才能具备生物亲合性。
但亲水修饰过程不但需要复杂的表面配体交换,而且会破坏纳米晶的发光性质。
因此,研究在水溶液中直接合成量子点,即水相合成法,对于量子点的进一步推广及应用具有重要意义。
3.3.3水相合成法水相合成法的基本原理是在水溶液中利用水溶性的配体作为稳定剂,直接合成水溶性的纳米粒子。
目前主要有巯基化合物和聚合物作为稳定剂。
其中巯基化合物以性质稳定、价格便宜、毒性较小等优点而广泛应用。
相比有机相合成法,水相合成法操作简单、成本低。
由于量子点是直接在水相中合成的,既解决了量子点的水溶性问题,又提高了量子点的稳定性。
