第八章 矢量量化技术分析

矢量量化在语音信号处理中的应用简介矢量量化是一种常用的数据压缩技术，旨在通过将连续信号离散化表示来减少数据传输和存储的成本。

在语音信号处理中，矢量量化广泛应用于语音编码、语音识别和语音合成等领域。

本文将深入探讨矢量量化在语音信号处理中的应用。

语音编码语音信号的特点为了更好地理解矢量量化在语音编码中的应用，首先需要了解语音信号的特点。

语音信号是一种时间连续的信号，具有较高的带宽要求和较低的信噪比。

此外，语音信号中的语音内容通常通过谐波周期、共振峰和无意义的噪声等特征进行表示。

矢量量化在语音编码中的角色在语音编码中，矢量量化被用于将连续的语音信号转换为离散表示，以实现对语音信号的压缩。

通过将语音信号分割成不同的时间段或频率帧，并将这些帧用离散的码矢量表示，矢量量化可以显著减少所需的传输和存储资源。

此外，矢量量化还能提供一种方式来描述和比较不同语音片段之间的相似性。

矢量量化的实现方法在语音编码中，有许多矢量量化的实现方法可供选择。

其中，最简单但性能相对较差的方法是基于均匀矢量量化。

该方法将矢量空间均匀划分为一系列子区域，并为每个子区域分配一个代表矢量。

然而，由于语音信号的非均匀分布特性，均匀矢量量化的效果有限。

为了克服均匀矢量量化的不足，研究人员提出了一些更高级的方法，如聚类算法和向量量化树。

聚类算法将语音帧分成几个类别，并为每个类别分配一个代表矢量。

而向量量化树则是一种层次结构，通过递归地将帧分成更小的子集，并为每个叶子节点分配一个代表矢量。

这些方法相对于均匀矢量量化能够更好地适应语音信号的分布特性，从而提高编码效果。

矢量量化的应用实例矢量量化在语音编码中的应用有很多，以下是一些常见的实例：1.无损压缩：通过高效地将连续语音信号转换为离散表示，矢量量化可以实现对语音信号的无损压缩。

这种压缩方法无需对语音信号进行任何信息损失，因此在一些对语音质量要求较高的应用中非常有用。

2.语音传输：矢量量化能够显著减少语音信号传输所需的带宽和存储资源。

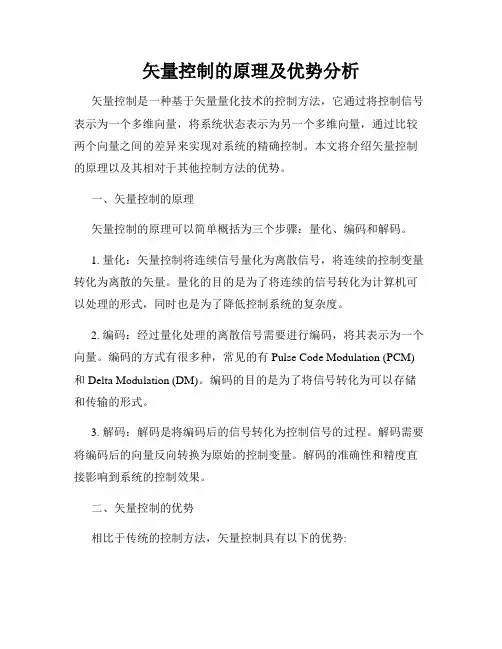

矢量控制的原理及优势分析矢量控制是一种基于矢量量化技术的控制方法，它通过将控制信号表示为一个多维向量，将系统状态表示为另一个多维向量，通过比较两个向量之间的差异来实现对系统的精确控制。

本文将介绍矢量控制的原理以及其相对于其他控制方法的优势。

一、矢量控制的原理矢量控制的原理可以简单概括为三个步骤：量化、编码和解码。

1. 量化：矢量控制将连续信号量化为离散信号，将连续的控制变量转化为离散的矢量。

量化的目的是为了将连续的信号转化为计算机可以处理的形式，同时也是为了降低控制系统的复杂度。

2. 编码：经过量化处理的离散信号需要进行编码，将其表示为一个向量。

编码的方式有很多种，常见的有Pulse Code Modulation (PCM) 和Delta Modulation (DM)。

编码的目的是为了将信号转化为可以存储和传输的形式。

3. 解码：解码是将编码后的信号转化为控制信号的过程。

解码需要将编码后的向量反向转换为原始的控制变量。

解码的准确性和精度直接影响到系统的控制效果。

二、矢量控制的优势相比于传统的控制方法，矢量控制具有以下的优势:1. 精确度高：矢量控制通过将控制信号和系统状态表示为向量，可以实现对系统的高精度控制。

通过对向量的比较，可以实时调整控制信号以满足系统的需求。

2. 灵活性强：矢量控制的灵活性主要体现在控制信号的可调性上。

不同于传统的控制方法需要通过改变参数的方式来调整控制信号，矢量控制通过改变向量的维度和取值范围来实现对控制信号的灵活调整。

3. 抗干扰能力强：由于矢量控制将控制信号和系统状态表达为向量，其相对于噪声和干扰的容忍度较高。

通过将主要信号分量与干扰信号分离，可以降低干扰对系统的影响。

4. 系统响应速度快：矢量控制通过对向量的快速比较和调整，可以实现系统的快速响应。

与传统的控制方法相比，矢量控制可以更快地调整控制信号以适应系统状态的变化。

5. 数据处理能力强：矢量控制依赖于计算机对向量的处理和运算，充分利用了计算机的高速计算和数据处理能力。

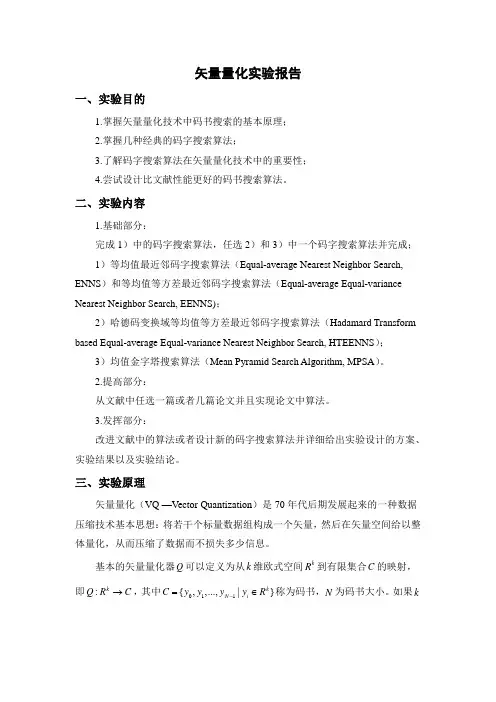

矢量量化实验报告一、实验目的1.掌握矢量量化技术中码书搜索的基本原理；2.掌握几种经典的码字搜索算法；3.了解码字搜索算法在矢量量化技术中的重要性；4.尝试设计比文献性能更好的码书搜索算法。

二、实验内容1.基础部分：完成1）中的码字搜索算法，任选2）和3）中一个码字搜索算法并完成； 1）等均值最近邻码字搜索算法（Equal-average Nearest Neighbor Search, ENNS ）和等均值等方差最近邻码字搜索算法（Equal-average Equal-variance Nearest Neighbor Search, EENNS)；2）哈德码变换域等均值等方差最近邻码字搜索算法（Hadamard Transform based Equal-average Equal-variance Nearest Neighbor Search, HTEENNS ）；3）均值金字塔搜索算法（Mean Pyramid Search Algorithm, MPSA ）。

2.提高部分：从文献中任选一篇或者几篇论文并且实现论文中算法。

3.发挥部分：改进文献中的算法或者设计新的码字搜索算法并详细给出实验设计的方案、实验结果以及实验结论。

三、实验原理矢量量化（VQ —Vector Quantization ）是70年代后期发展起来的一种数据压缩技术基本思想：将若干个标量数据组构成一个矢量，然后在矢量空间给以整体量化，从而压缩了数据而不损失多少信息。

基本的矢量量化器Q 可以定义为从k 维欧式空间k R 到有限集合C 的映射，即:k Q R C →，其中011{,,...,|}k N i C y y y y R -=∈称为码书，N 为码书大小。

如果k维的输入矢量为011(,,...,)T k x x x -=x ，码书中的码字为01(1)(,,...,)T i i i i k y y y -=y ，则输入矢量x 和最匹配的码字bm y 之间的映射满足01(,)min (,)bm i i N d x y d x y ≤≤-=(1)按照公式(1)，对于一个输入矢量x ，计算其到每个码字的距离，并将距离最小的码字所谓最佳匹配码字。

矢量量化(vector quantizization)技术技术是一种数据压缩和编码技术，矢量量化压缩技术的应用领域非常广阔，如军事部门和气象部门的卫星(或航天飞机)遥感照片的压缩编码和实时传输、雷达图像和军用地图的存储与传输、数字电视和DVD 的视频压缩、医学图像的压缩与存储、网络化测试数据的压缩和传输、语音编码、图像识别和语音识别等等 。

其具体的方法如下图所示：
几个术语的解释：
1.压缩比：log 2Nc/n*n*bpp （像素字节数bpp ）
n*n 即一个与编码本中一个数对应的向量，所以Nc 个数我们可以对应所有向量即全图，而Nc 的字节数为log 2Nc 。

2. d(B, C)：我们可以解释为距离差，d 的定义有很多种可以是Σ|b i c i |，Σ(b i – c i )2 ，Max|b i - c i |等等。

例子：
編碼端解
由上图我们可以看到左边为原图像，而右边为编码本。

例如我们可以讲原图像以如图所示的方式分为若干个有四个量的向量如（100,100,80,80）其余编码本中的
（100,100,90,90）计算的d （X ，Xk ）最小故我们可以用数字k 表示向量
（100,100,80,80）。

其实我们可以理解为矢量量化就是讲图像中分割成若干的小块，然后再将小块分类，一类用一个码表示。

下面是一个我论文中看到的也是最常用的VQ 算法：LBG 算法也叫K 平均分类算法。

以下是步骤：
当然我们可以设置一个收敛的条件，这个可以根据自己需求设置ε大小,当到达某一步 时 收敛即迭代结束。

ε≤---)1()1(l l l D D
D。

矢量量化在语音信号处理中的应用随着科技的不断发展，语音信号处理技术在各个领域得到了广泛的应用。

而矢量量化作为一种重要的信号处理技术，也在语音信号处理中发挥着重要的作用。

本文将对矢量量化在语音信号处理中的应用进行探讨。

我们需要了解什么是矢量量化。

矢量量化是一种将连续的信号离散化的方法，通过将连续信号映射到离散的矢量空间中，来实现信号的压缩和存储。

在语音信号处理中，矢量量化可以用于语音识别、语音合成、语音压缩等方面。

在语音识别方面，矢量量化可以用于语音特征提取。

语音信号是一种时间序列信号，包含了大量的信息。

而矢量量化可以将语音信号中的特征进行提取，将连续的语音信号转化为离散的矢量序列。

通过对这些矢量序列进行分析和处理，可以实现语音信号的识别和理解。

在语音合成方面，矢量量化可以用于声学模型的训练和参数的压缩。

声学模型是语音合成的关键组成部分，它描述了语音信号的声学特征。

而矢量量化可以将连续的声学特征转化为离散的矢量序列，并对这些矢量序列进行建模和训练，从而实现语音的合成和生成。

此外，矢量量化还可以对声学模型的参数进行压缩，减少存储空间和计算开销。

在语音压缩方面，矢量量化可以用于语音信号的编码和解码。

语音信号是一种高维的信号，具有较高的数据冗余。

而矢量量化可以通过将语音信号中的冗余信息进行压缩，将连续的语音信号转化为离散的矢量序列，并通过对这些矢量序列进行编码和解码，来实现语音信号的压缩和传输。

除了以上应用之外，矢量量化还可以用于语音增强、语音分割、语音识别系统的优化等方面。

在语音增强方面，矢量量化可以对语音信号进行分析和处理，提取出有用的语音信息，去除噪声和干扰，从而改善语音质量。

在语音分割方面，矢量量化可以将语音信号分割成不同的语音片段，实现语音的分离和识别。

在语音识别系统的优化方面，矢量量化可以对语音特征进行优化和选择，提高语音识别的准确率和效果。

矢量量化在语音信号处理中具有广泛的应用。

它可以用于语音识别、语音合成、语音压缩等方面，实现语音信号的分析、处理和传输。

矢量代数赵黎晨第一节 矢量分析与场论基础在电动力学中应用较多的数学知识是矢量分析与场论基础。

因而,我们首先对这两方面的有关内容进行总结归纳.主要是为了应用,而不追求数学上的严格.一、矢量代数1.两个矢量的点乘、叉乘若 123(,,)a a a a =v123(,,)b b b b =v则 a v , b v的点乘(也称标量积)112233a b a b a b a b ⋅=++v v (cos a b b a a b α⋅=⋅=v v vv v v )a v ,b v的叉乘(也称矢量积))()()(122133113223321321321321b a b a e b a b a e b a b a e b b b a a a e e e b a -+-+-==⨯ϖϖϖϖϖϖϖϖ 的大小b a ϖϖ⨯sin a b αvv ，α为a v , b v的夹角方向：既垂直于a ϖ，又垂直于b ϖ,与b a ϖϖ,满足右手螺旋关系。

叉乘的不可交换性 a b b a ϖϖϖϖ⨯-=⨯2.三个矢量的混合积112233()()()()c a b c a b c a b c a b ⋅⨯=⨯+⨯+⨯v v v v v v v v v=)()()(122133113223321b a b a c b a b a c b a b a c -+-+-几何解释:以c b a ϖϖϖ,,为棱的平行六面体的体积性质：(1)轮换不变性，在点乘号,叉乘号位置不变的情况下,把矢量按顺序轮换,其混合积不变.()()()a b c b c a c a b ⋅⨯=⋅⨯=⋅⨯v v v v v v v v v(2)若只把两个矢量对调,混合积反号。

()()()()a b c a c b b a c c b a ⋅⨯=-⋅⨯=-⋅⨯=-⋅⨯v v v v v v v v v v v v(3)若矢量位置不变只交换点乘号叉乘号,混合积不变—但必须先做叉乘(用括号保证这个顺序)。

矢量量化有损压缩是利用人眼的视觉特性有针对地简化不重要的数据，以减少总的数据量。

量化是有损数据压缩中常用的技术。

量化可以分为两种，即标量量化与矢量量化。

标量量化每次只量化一个采样点。

而矢量量化在量化时用输出组集合中最匹配的一组输出值来代替一组输入采样值。

根据香农的速率-失真理论，即使信源是无记忆的，利用矢量编码代替标量编码总能在理论上得到更好的性能，矢量量化可以看作标量量化的推广。

基本的矢量量化器编码，传输与解码过程如图所示。

矢量量化编码器根据一定的失真测度在码书中搜索出与输入矢量最匹配的码字。

传输时仅传输该码字的索引。

解码过程很简单，只要根据接收到的码字索引在码书中查找该码字，并将它作为输入矢量的重构矢量。

码字匹配信道查表信宿信源码书码书输入矢量索引索引编码器解码器输出矢量矢量量化编码和解码示意图假定码书}|,,,{110k j N R C ∈=-y y y y ，其中N 为码书的大小，而k 维输入矢量T k x x x ),,(110-= x 与码字T k j j j j y y y ),,()1(10-= y 之间的失真测度采用平方误差测度来表示，即：22210)(),(jjl k l l j y x d y x y x -=-=∑-=则矢量量化码字搜索问题就是在码书C 中搜索与输入矢量x 最匹配的码字bm y ，使得bm y 与x 之间的失真是所有码字中最小的，即：),(min ),(10bm N bm bm d d y x y x -≤≤= 全搜索算法（FS ）是一种最原始、最直观的码字搜索算法，它需要计算输入矢量与所有码字之间的失真，并通过比较找出失真最小的码字。

由于FS 算法每次失真计算需要k 次乘法，12-k 次加法，故为了对矢量进行编码需要Nk 次乘法，)12(-k N 次加法和1-N 次比较运算。

而FS 算法的计算复杂度是由码书的大小和矢量维数决定，而高效率矢量量化编码系统往往采用大码书和高维矢量，这时计算复杂度是非常大的，故减少码字搜索的计算负担是非常必要的，必须寻求快速有效的码字搜索算法。

矢量量化在语音信号处理中的应用矢量量化是一种常用的数据压缩技术，它在语音信号处理中也有广泛的应用。

本文将详细介绍矢量量化在语音信号处理中的应用。

一、矢量量化概述矢量量化是将一个连续的信号空间映射到一个离散的码本空间的过程。

这个过程可以看作是对原始信号进行压缩，以便于存储和传输。

在语音信号处理中，矢量量化可以用来压缩语音信号，并且可以保证压缩后的信号质量不会太差。

二、矢量量化在语音编码中的应用1. 语音编码语音编码是指将语音信号转换为数字形式，以便于存储和传输。

在传统的PCM编码中，每个采样点都被分配一个固定长度的位数来表示其幅度值。

但是这种编码方式占据了大量存储空间和带宽资源。

而使用矢量量化技术可以将采样点分组，并且每组采样点都被映射到一个码本向量中，从而实现对采样点进行压缩。

2. 说话人识别说话人识别是指通过对语音信号的分析，识别说话人的身份。

在说话人识别中，矢量量化可以用来提取语音信号的特征向量，并将其映射到一个码本中。

这个码本可以用来训练模型，从而实现对不同说话人的识别。

3. 语音合成语音合成是指通过计算机程序生成一段类似于人类语音的声音。

在语音合成中，矢量量化可以用来对原始语音信号进行压缩，并且可以保证生成的声音质量不会太差。

三、矢量量化在语音增强中的应用1. 降噪降噪是指从含有噪声的语音信号中去除噪声。

在降噪过程中，矢量量化可以用来对原始信号进行压缩，并且可以保证去除噪声后的信号质量不会太差。

2. 声学回声消除声学回声消除是指从含有回声的语音信号中去除回声。

在回声消除过程中，矢量量化可以用来对原始信号进行压缩，并且可以保证去除回声后的信号质量不会太差。

四、总结总之，矢量量化在语音信号处理中有着广泛的应用，包括语音编码、说话人识别、语音合成、降噪和声学回声消除等方面。

通过使用矢量量化技术，可以实现对语音信号的压缩和特征提取，并且可以保证处理后的信号质量不会太差。

矢量量化矢量量化（VQ —Vector Quantization）是70年代后期发展起来的一种数据压缩技术基本思想：将若干个标量数据组构成一个矢量，然后在矢量空间给以整体量化，从而压缩了数据而不损失多少信息矢量量化编码也是在图像、语音信号编码技术中研究得较多的新型量化编码方法，它的出现并不仅仅是作为量化器设计而提出的，更多的是将它作为压缩编码方法来研究的。

在传统的预测和变换编码中，首先将信号经某种映射变换变成一个数的序列，然后对其一个一个地进行标量量化编码。

而在矢量量化编码中，则是把输入数据几个一组地分成许多组，成组地量化编码，即将这些数看成一个k维矢量，然后以矢量为单位逐个矢量进行量化。

矢量量化是一种限失真编码，其原理仍可用信息论中的率失真函数理论来分析。

而率失真理论指出，即使对无记忆信源，矢量量化编码也总是优于标量量化。

在矢量量化编码中，关键是码本的建立和码字搜索算法。

码本的生成算法有两种类型，一种是已知信源分布特性的设计算法；另一种是未知信源分布，但已知信源的一列具有代表性且足够长的样点集合（即训练序列）的设计算法。

可以证明，当信源是矢量平衡且遍历时，若训练序列充分长则两种算法是等价的。

码字搜索是矢量量化中的一个最基本问题，矢量量化过程本身实际上就是一个搜索过程，即搜索出与输入最为匹配的码矢。

矢量量化中最常用的搜索方法是全搜索算法和树搜索算法。

全搜索算法与码本生成算法是基本相同的，在给定速率下其复杂度随矢量维数K以指数形式增长，全搜索矢量量化器性能好但设备较复杂。

树搜索算法又有二叉树和多叉树之分，它们的原理是相同的，但后者的计算量和存储量都比前者大，性能比前者好。

树搜索的过程是逐步求近似的过程，中间的码字是起指引路线的作用，其复杂度比全搜索算法显著减少，搜索速度较快。

由于树搜索并不是从整个码本中寻找最小失真的码字，因此它的量化器并不是最佳的，其量化信噪比低于全搜索。

图像编码中的矢量量化误差分析引言：图像编码技术在现代通信系统、多媒体应用和图像处理中起着重要的作用。

其中，矢量量化是一种常用的图像编码方法。

矢量量化通过将相邻像素点划分成不同的矢量，并用矢量代表这些相邻像素点，从而实现图像的压缩。

然而，在矢量量化的过程中，会产生一定的误差。

本文将重点讨论图像编码中的矢量量化误差分析。

一、矢量量化的基本原理矢量量化是一种基于块的图像编码技术，其基本原理是将图像划分成许多块，并用矢量代表每个块，从而减少存储和传输的数据量。

具体而言，矢量量化的过程包括以下几个步骤：首先，将图像划分成不同的块。

然后，通过计算每个块的特征向量，将其转化为一个矢量。

最后，将这些矢量进行编码和解码，从而实现图像的压缩和恢复。

二、矢量量化误差的产生原因在矢量量化的过程中，误差主要是由两个方面引起的：矢量量化的离散化和矢量量化的精度损失。

1. 矢量量化的离散化矢量量化将连续的图像块划分为离散的矢量，这个离散化过程本身就会引入误差。

因为图像块是连续的，但矢量量化将其离散化后，会导致块内部的像素值与矢量表示之间存在差距，从而产生误差。

2. 矢量量化的精度损失在矢量量化的过程中，每个块被用一个矢量表示，但是这个矢量无法完全精确地表示原始图像块的所有特征。

因此，在编码和解码的过程中，矢量量化会引入一定的精度损失。

当图像块的特征难以用有限的几个矢量表示时，会导致较大的编码误差。

三、矢量量化误差的评估方法为了对图像编码中的矢量量化误差进行评估和分析，我们可以使用以下几种方法：1. 平均误差平均误差是矢量量化误差的一种常用评估方法。

它通过计算每个像素点的实际值与矢量量化值之间的差异，并取平均值来评估误差的大小。

平均误差越小，表示矢量量化的效果越好。

2. 均方误差均方误差是另一种常用的评估方法。

它通过计算每个像素点的实际值与矢量量化值之间的差的平方，并取平均值来评估误差的大小。

均方误差越小，表示矢量量化的效果越好。

图像编码是将图像转化成数字信号的过程，以便能够在计算机等设备上储存、传输和处理。

图像编码中的向量量化技术是一种常用的方法，它通过将图像中的像素数据分组成一组向量，然后将这些向量表示为更少的码字，从而实现对图像数据的压缩和恢复。

本文将对向量量化技术在图像编码中的应用进行解析并分析其优缺点。

1. 向量量化技术的原理向量量化技术基于信源编码理论，将图像中的像素数据分组为一组向量，并通过对这些向量进行聚类和码本学习来实现图像数据的压缩。

这一过程主要包括两个步骤：聚类和码本学习。

在聚类步骤中，将图像中的像素数据按照一定的方法进行分组，使得每组向量内的像素数据具有相似的特征。

常用的聚类算法包括k-means算法和Lloyd算法等。

通过聚类可以将图像数据的维度降低，从而减小存储和传输的开销。

在码本学习步骤中，通过对分组后的向量进行统计学分析，找出具有代表性的向量作为码本的索引。

这些代表性向量通常被称为码字，它们代表了一组类似的向量。

在压缩图像数据时，只需要存储码字的索引，而不需要存储全部向量数据，从而实现了压缩。

2. 向量量化技术的优点向量量化技术在图像编码中具有以下优点：首先，向量量化技术能够实现高效的数据压缩。

通过将图像数据分组并进行聚类和码本学习，可以减小数据的冗余性，从而降低存储和传输的开销。

其次，向量量化技术能够提供较高的压缩比。

由于向量量化是在向量空间中进行的，相比于其他编码方法，可以更准确地描述图像中的特征，从而提高压缩比。

此外，向量量化技术还能够保持一定的图像质量。

尽管由于压缩引起的数据损失是不可避免的，但合理选择码字和调整码本的维度可以在一定程度上保持图像的质量。

3. 向量量化技术的缺点然而，向量量化技术也存在一些缺点：首先，向量量化技术的计算复杂度较高。

由于需要进行聚类和码本学习，需要大量的计算资源和时间。

这在一些实时应用中可能会受到限制。

其次，向量量化技术对初始码本的选择较为敏感。

不同的初始码本可能导致不同的压缩效果，因此需要进行实验和优化来选择最佳的初始码本。
