尺规作图是指用没有刻度的直尺和圆规作图

尺规作图大全一、尺规作图定义尺规作图是指用没有刻度的直尺和圆规作图。

（人教版七上第126页）二、五种基本的尺规作图1、作一条线段等于已知线段（人教版七上第126页）；2、作一个角等于已知角（人教版八上第36页）；3、作已知角的角平分线（人教版八上第48页）；4、作已知线段的垂直平分线；5、过一点作已知直线的垂线（人教版八上第62页）；【作图1】作一条线段等于已知线段。

已知：如图，线段a 。

求作：线段AB ，使AB a =。

【作图2】作已知线段的中点（或垂直平分线）。

已知：如图，线段MN 。

求作：在线段MN 上找点O ，使MO NO =（即O 为线段MN 的中点）【作图3】作一个角等于已知角。

已知：如图，AOB ∠，求作：111A O B ∠，使得111A O B AOB =∠∠。

作法：第一步：用直尺作射线AP ；第二步：用圆规以点A 为圆心，a 为半径画弧，交射线AP 于点B ，线段AB 为所求。

作法：第一步：分别以M 、N 为圆心，大于0.5MN 长为半径画弧，两弧相交于点P 、点Q ；第二步：连接PQ ，交MN 于点O ，则点O 即为线段MN 的中点【思考】线段MN 的垂直平分线跟这个作法一样吗？更多好资料，欢迎关注“【作图4】作已知角的角平分线。

已知：如图，AOB ∠，求作：射线OC ，使得AOC OC =∠∠B （OC 平分AOB ∠）。

【作图5】经过直线外一点，作已知直线的垂线已知：如图，直线AB 和直线AB 外一点C 。

求作：直线AB 的垂线，使它经过点C 。

作法：第一步：以O 为圆心，任意长为半径画弧，分别交OA 、OB 于点C 、D;第二步：作射线11O A ，以点1O 为圆心，OC 长为半径画弧，交11O A 于点1C ;第三步：以点1C 为圆心，CD 长为半径画弧，与第二步中所画的弧交于点1D ;第四步：过点1D 画射线11O B ，则111A O B AOB =∠∠。

作法：第一步：以点O 为圆心，适当长为半径画弧，交OA 于点M ，OB 于点N ；第二步：分别以M 、N 为圆心，大于0.5MN 的长为半径画弧，两弧在∠AOB 的内部相交于点C ；第三步：画射线OC ，射线OC 即为所求。

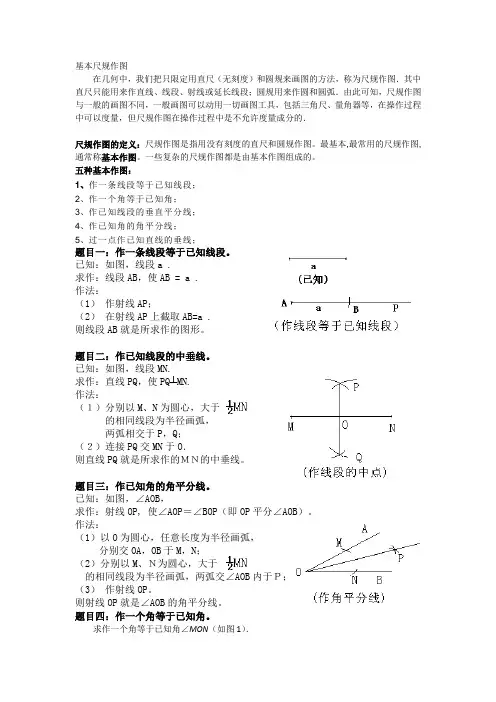

基本尺规作图在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．由此可知，尺规作图与一般的画图不同，一般画图可以动用一切画图工具，包括三角尺、量角器等，在操作过程中可以度量，但尺规作图在操作过程中是不允许度量成分的．尺规作图的定义：尺规作图是指用没有刻度的直尺和圆规作图。

最基本,最常用的尺规作图,通常称基本作图。

一些复杂的尺规作图都是由基本作图组成的。

五种基本作图：1、作一条线段等于已知线段；2、作一个角等于已知角；3、作已知线段的垂直平分线；4、作已知角的角平分线；5、过一点作已知直线的垂线；题目一：作一条线段等于已知线段。

已知：如图，线段a .求作：线段AB，使AB = a .作法：（1）作射线AP；（2）在射线AP上截取AB=a .则线段AB就是所求作的图形。

题目二：作已知线段的中垂线。

已知：如图，线段MN.求作：直线PQ，使PQ┴MN.作法：（１）分别以M、N为圆心，大于的相同线段为半径画弧，两弧相交于P，Q；（２）连接PQ交MN于O．则直线PQ就是所求作的ＭＮ的中垂线。

题目三：作已知角的角平分线。

已知：如图，∠AOB，求作：射线OP, 使∠AOP＝∠BOP（即OP平分∠AOB）。

作法：（1）以O为圆心，任意长度为半径画弧，分别交OA，OB于M，N；（2）分别以M、Ｎ为圆心，大于的相同线段为半径画弧，两弧交∠AOB内于Ｐ；（3）作射线OP。

则射线OP就是∠AOB的角平分线。

题目四：作一个角等于已知角。

求作一个角等于已知角∠MON（如图1）．图（1）图（2）（1）作射线11M O ；（2）在图（1）上，以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ；（3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ；（4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ；（5）过点D 作射线D O 1． 则∠D CO 1就是所要求作的角．过一点作已知直线的垂线；过直线上(或直线外)一点作已知直线的垂线:①过直线上一点作已知直线的垂线;图1-9-5②过直线外一点作已知直线的垂线.图1-9-6例1：阅读下面材料：数学课上，老师提出如下问题： 尺规作图：经过已知直线上一点作这条直线的垂线．小艾的作法如下：老师表扬了小艾的作法是对的．请回答：小艾这样作图的依据是．【答案】等腰三角形“三线合一”；两点确定一条直线小云的作法如下：老师说：“小云的作法正确．”请回答：小云的作图依据是.【答案】四条边都相等的四边形是菱形；菱形的对边平行(本题答案不唯一) 例3阅读下面材料：在数学课上，老师提出如下问题：甲、乙、丙、丁四位同学的主要作法如下：作法正确的同学是；这位同学作图的依据是．【答案】丁；垂直平分线上的点到线段两端点的距离相等；等量代换。

2023年中考数学---《尺规作图》知识总结与专项练习题（含答案解析）知识总结1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。

如图①②连接MN，过MN的直线即为线段的垂直平分线。

如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。

如图①。

②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。

如图②。

③连接OP，OP即为角的平分线。

（5）过一点作已知直线的垂线．4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。

5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。

专项练习题1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝2时，求（1）中所作矩形ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2）利用矩形的对角线互相平分解决问题即可．【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段F A的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2）根据全等三角形的判定，作出图形即可；（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠ACB＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD 即为所求；（2）过点O 作OH ⊥BC 于H ，连接OB ，OC ．∵AD 是切线，∴OA ⊥AD ，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2． 9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN ，分别交AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的 ．（2）求证：四边形AEDF是菱形．【分析】（1）根据作法得到MN是线段AD的垂直平分线；（2）根据垂直平分线的性质则AF＝DF，AE＝DE，进而得出DF∥AB，同理DE∥AF，于是可判断四边形AEDF是平行四边形，加上F A＝FD，则可判断四边形AEDF为菱形．【解答】（1）解：根据作法可知：MN是线段AD的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN是AD的垂直平分线，∴AF＝DF，AE＝DE，∴∠F AD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵F A＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（要求：尺规作图，不写作法，保留作图痕迹）（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接AC，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。

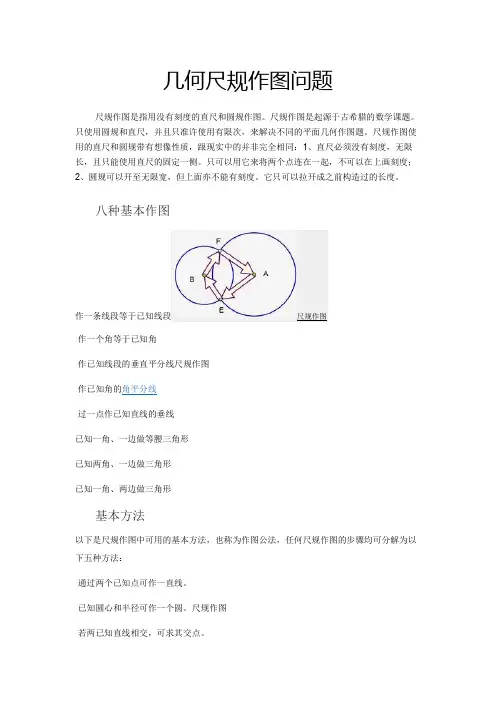

几何尺规作图问题尺规作图是指用没有刻度的直尺和圆规作图。

尺规作图是起源于古希腊的数学课题。

只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题。

尺规作图使用的直尺和圆规带有想像性质，跟现实中的并非完全相同：1、直尺必须没有刻度，无限长，且只能使用直尺的固定一侧。

只可以用它来将两个点连在一起，不可以在上画刻度；2、圆规可以开至无限宽，但上面亦不能有刻度。

它只可以拉开成之前构造过的长度。

八种基本作图作一条线段等于已知线段尺规作图·作一个角等于已知角·作已知线段的垂直平分线尺规作图·作已知角的角平分线·过一点作已知直线的垂线已知一角、一边做等腰三角形已知两角、一边做三角形已知一角、两边做三角形基本方法以下是尺规作图中可用的基本方法，也称为作图公法，任何尺规作图的步骤均可分解为以下五种方法：·通过两个已知点可作一直线。

·已知圆心和半径可作一个圆。

尺规作图·若两已知直线相交，可求其交点。

·若已知直线和一已知圆相交，可求其交点。

·若两已知圆相交，可求其交点。

著名问题尺规作图不能问题就是不可能用尺规作图完成的作图问题。

其中最著名的是被称为几何三大问题的古典难题：■三等分角问题：三等分一个任意角；■倍立方问题：作一个立方体，使它的体积是已知立方体的体积的两倍；■化圆为方问题：作一个正方形，使它的面积等于已知圆的面积。

以上三个问题在2400年前的古希腊已提出这些问题，但在欧几里得几何学的限制下，以上三个问题都不可能解决的。

直至1837年，法国数学家万芝尔才首先证明“三等分角”和“倍立方”为尺规作图不能问题。

而后在1882年德国数学家林德曼证明π是超越数后，“化圆为方”也被证明为尺规作图作品尺规作图不能问题。

还有另外两个著名问题：■正多边形作法·只使用直尺和圆规，作正五边形。

·只使用直尺和圆规，作正六边形。
