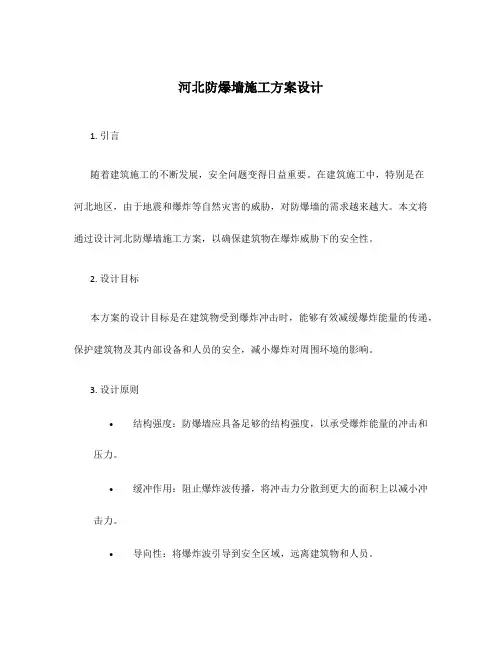

河北防爆墙施工方案设计1. 引言随着建筑施工的不断发展,安全问题变得日益重要。
在建筑施工中,特别是在河北地区,由于地震和爆炸等自然灾害的威胁,对防爆墙的需求越来越大。
本文将通过设计河北防爆墙施工方案,以确保建筑物在爆炸威胁下的安全性。
2. 设计目标本方案的设计目标是在建筑物受到爆炸冲击时,能够有效减缓爆炸能量的传递,保护建筑物及其内部设备和人员的安全,减小爆炸对周围环境的影响。
3. 设计原则•结构强度:防爆墙应具备足够的结构强度,以承受爆炸能量的冲击和压力。
•缓冲作用:阻止爆炸波传播,将冲击力分散到更大的面积上以减小冲击力。
•导向性:将爆炸波引导到安全区域,远离建筑物和人员。
•耐久性:防爆墙应具备较强的耐久性,以保证长期使用并减少维护成本。
4. 设计方案4.1 材料选择防爆墙的材料应具备以下特点:•高强度:选择高强度材料,如钢材、钢筋混凝土等,以确保防爆墙的结构强度。
•防火性能:材料应具备良好的防火性能,能够抵御爆炸产生的高温和火焰。
•抗腐蚀性:考虑到河北地区的气候条件,材料应具备良好的抗腐蚀能力,延长使用寿命。
4.2 墙体结构设计防爆墙可以通过以下方式进行设计:•单层墙体设计:由钢筋混凝土墙体构成,墙体厚度为200mm,具备较高的结构强度和抗爆能力。
•多层墙体设计:采用多层墙体结构,每层墙体之间留有一定的空隙,以吸收和分散爆炸能量,提高安全性。
4.3 爆炸波导向设计为了将爆炸波引导到安全区域,可采用以下方式:•拆分墙体:将墙体分为若干个独立的构件,通过破坏某些构件,使爆炸波导向到安全区域。
•设置引爆设备:在墙体中设置引爆设备,通过控制引爆设备,引导爆炸波传导方向。
5. 施工流程5.1 准备工作•调查研究:了解建筑物所处环境和爆炸威胁程度。
•设计方案:根据调查结果制定合适的防爆墙施工方案。
•材料采购:根据设计方案准备所需材料。
5.2 施工步骤1.打地基和基础:根据设计要求,在建造防爆墙底部打地基和浇筑基础。
混凝土防爆墙做法及要求
混凝土防爆墙是一种用于防止爆炸冲击和碎片侵袭的建筑结构。
以下是混凝土防爆墙的一般做法和要求:
1. 设计要求:混凝土防爆墙的设计需要根据爆炸荷载、爆炸物的类型和距离、建筑物的用途等因素进行合理计算和确定。
2. 墙体结构:混凝土防爆墙通常采用钢筋混凝土结构,墙体需要足够厚度和强度以承受爆炸荷载,并通过合适的设计和加固措施确保其在爆炸冲击下不会发生倒塌或破裂。
3. 材料选择:墙体主要由水泥、砂、石、钢筋等材料构成,需要选择高强度的材料以满足防爆墙的特殊要求。
4. 施工工艺:混凝土防爆墙的施工包括模板的安装、钢筋的搭设、混凝土浇筑和养护等步骤。
其中,模板需要选择耐力强、预制好的模板,确保墙体的平整度和尺寸准确。
5. 防爆门窗:混凝土防爆墙上需要安装防爆门窗,以阻挡爆炸冲击和碎片的侵袭。
防爆门窗的选择和安装需要符合相应的标准和规范。
6. 安全距离:混凝土防爆墙应根据爆炸物的性质和威力,合理设置与周边建筑物和区域之间的安全距离,以确保爆炸冲击不会对其他建筑物和人员造成危险。
总之,混凝土防爆墙的做法和要求主要包括设计合理、结构牢
固、材料高强度、施工工艺规范,同时考虑安全距离和安装防爆门窗等因素。
这些要求旨在保护建筑物和人员免受爆炸冲击和碎片侵袭的伤害。

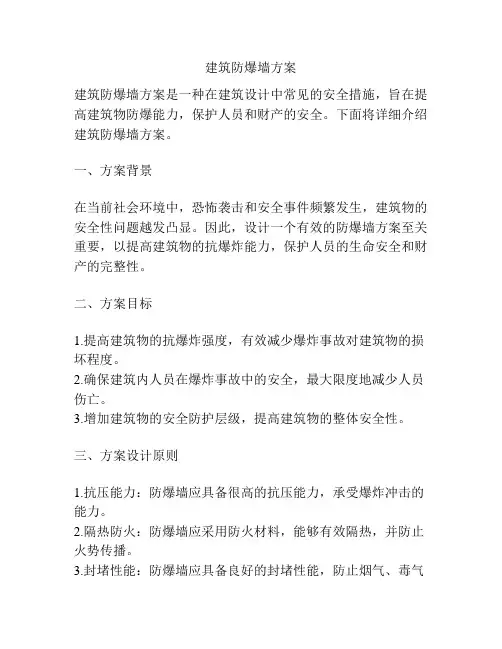

建筑防爆墙方案建筑防爆墙方案是一种在建筑设计中常见的安全措施,旨在提高建筑物防爆能力,保护人员和财产的安全。
下面将详细介绍建筑防爆墙方案。
一、方案背景在当前社会环境中,恐怖袭击和安全事件频繁发生,建筑物的安全性问题越发凸显。
因此,设计一个有效的防爆墙方案至关重要,以提高建筑物的抗爆炸能力,保护人员的生命安全和财产的完整性。
二、方案目标1.提高建筑物的抗爆炸强度,有效减少爆炸事故对建筑物的损坏程度。
2.确保建筑内人员在爆炸事故中的安全,最大限度地减少人员伤亡。
3.增加建筑物的安全防护层级,提高建筑物的整体安全性。
三、方案设计原则1.抗压能力:防爆墙应具备很高的抗压能力,承受爆炸冲击的能力。
2.隔热防火:防爆墙应采用防火材料,能够有效隔热,并防止火势传播。
3.封堵性能:防爆墙应具备良好的封堵性能,防止烟气、毒气和有害物质的扩散。
4.材料选择:选择高强度、耐腐蚀的材料,具备很高的耐久性和稳定性。
5.灵活性:防爆墙应具备灵活性,能够根据实际需要进行调整和变动。
6.造价合理:在满足安全要求的前提下,控制防爆墙的造价,确保方案的经济可行性。
四、方案实施步骤1.需求分析:根据建筑物的用途、设计规模,考虑建筑物所面临的安全威胁,确定防爆墙的具体需求。
2.材料选择:结合建筑物的条件,选择适当的建材,如钢筋混凝土墙体、玻璃钢板等,以满足方案的要求。
3.结构设计:根据建筑物的结构特点和实际情况,设计防爆墙的结构形式,包括墙体厚度、钢筋布置等。
4.施工实施:按照设计方案进行施工,确保防爆墙的制作过程符合相关安全标准和规范。
5.验收检测:对施工完成的防爆墙进行验收,进行抗压试验、阻燃性能检测等,确保防爆墙达到相关标准要求。
6.维护管理:定期对防爆墙进行维护和管理,检查其完好性和功能性,必要时进行修缮和更新。
五、方案效果评估方案的实施将使建筑物的抗爆炸能力大幅提高,有效减少爆炸事故对建筑物的损坏程度。
防爆墙的设计和施工的进展将大大增加建筑物的安全层级,保护住户和财产的安全。

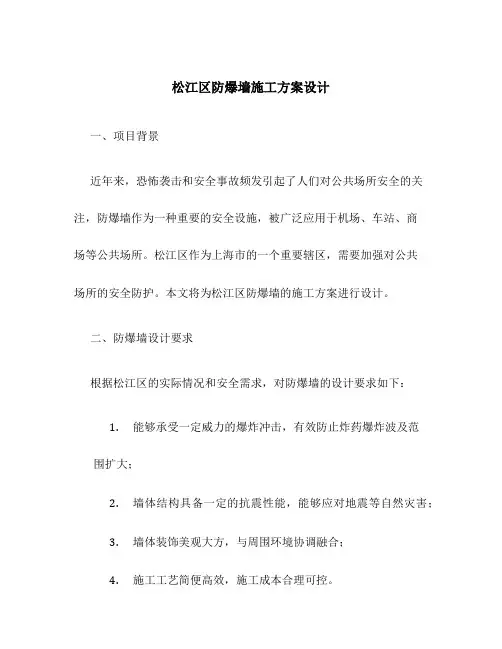

松江区防爆墙施工方案设计一、项目背景近年来,恐怖袭击和安全事故频发引起了人们对公共场所安全的关注,防爆墙作为一种重要的安全设施,被广泛应用于机场、车站、商场等公共场所。
松江区作为上海市的一个重要辖区,需要加强对公共场所的安全防护。
本文将为松江区防爆墙的施工方案进行设计。
二、防爆墙设计要求根据松江区的实际情况和安全需求,对防爆墙的设计要求如下:1.能够承受一定威力的爆炸冲击,有效防止炸药爆炸波及范围扩大;2.墙体结构具备一定的抗震性能,能够应对地震等自然灾害;3.墙体装饰美观大方,与周围环境协调融合;4.施工工艺简便高效,施工成本合理可控。
三、防爆墙施工方案设计1. 材料选择防爆墙的材料选择是防护性能的关键。
选用钢筋混凝土作为墙体主体结构材料,具备较强的抗压和抗震性能。
墙体表面可采用装饰面砖、玻璃幕墙等材料,既能满足防爆墙的功能要求,又能美化环境。
2. 结构设计根据防爆墙的安全要求,设计墙体的结构如下:•墙体采用钢筋混凝土结构,墙体厚度为200mm,增设防爆钢筋网;•墙体底部设有抗震基础,以增强墙体的抗震性能;•墙体高度根据实际需要进行确定,一般不低于3米。
3. 施工工艺防爆墙的施工工艺应简单高效,同时保证施工质量。
具体工艺流程如下:•基础施工:根据设计要求,对墙体基础进行开挖、浇筑混凝土,确保基础的稳固性。
•墙体施工:根据墙体的结构设计,进行模板安装,钢筋绑扎,混凝土浇筑,顶部施工震缝等工序。
•表面装饰:墙体施工完成后,进行外墙面材料的安装和装饰工作,保证防爆墙的美观性。
4. 施工成本估算防爆墙的施工成本估算应考虑到材料费用和人工费用两方面因素。
具体的成本估算如下:•材料费用:包括钢筋混凝土、面砖、玻璃幕墙等材料的采购费用。
•人工费用:包括施工队伍、技术管理人员、运输费等人工费用的估算。
四、安全保障措施为保障防爆墙的安全性和使用效果,需采取以下安全措施:1.对施工现场进行临时围挡,确保人员和设备的安全;2.定期检查墙体结构,发现问题及时修复;3.建立安全管理制度,加强对施工人员的安全教育和培训。
防爆墙的设置要求防爆墙为在墙体任意一侧受到爆炸冲击波作用并达到设计压力时,能够保持设计所要求的防护性能的实体墙体。
防爆墙的通常做法有:钢筋混凝土墙、砖墙配筋和夹砂钢木板。
防爆墙的设计,应根据生产部位可能产生的爆炸超压值、泄压面积大小、爆炸的概率,结合工艺和建筑中采取的其他防爆措施与建造成本等情况综合考虑进行。
1234墙)56差异。
对于贴邻建造且可能受到爆炸作用的分控制室,除分隔墙体的耐火性能要求外,还需要考虑其抗爆要求,即墙体还需采用抗爆墙。
7,有粉尘爆炸危险的其他粮食储存设施应采取防爆措施。
8,有爆炸危险的仓库或仓库内有爆炸危险的部位,宜按要求采取防爆措施、设置泄压设施。
一,GB50016-2014 3.1.2 (条文解释)本条要求了同一座厂房或厂房中同一个防火分区内存在不同火灾危险性的生产时,该建筑或区域火灾危险性的确定原则。
在一座厂房中或一个防火分区内存在甲、乙类等多种火灾危险性生产时,如果甲类生产着火后,可燃物质足以构成爆炸或燃烧危险,则该建筑物中的生产类别应按甲类划分。
如果该厂房面积很大,其中甲类生产所占用的面积比例小,并采取了相应的工艺保护和防火防爆分隔措施将甲类生产部位与其他区域完全隔开,即使发生火灾也不会蔓延到其他区域时,该厂房可按火灾危险性较小者确定。
(1(2);(3于M 5排架柱连接。
(4计算确定。
(5)防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。
三,GB50016-2014 3.3.5(强)员工宿舍严禁设置在厂房内。
办公室、休息室等不应设置在甲、乙类厂房内,确需贴邻本厂房时,其耐火等级不应低于二级,并应采用耐火极限不低于3.00h的防爆墙与厂房分隔。
且应设置独立的安全出口。
办公室、休息室设置在丙类厂房内时,应采用耐火极限不低于2.50h的防火隔墙和1.00h的楼板与其他部位分隔,并应至少设置1个独立的安全出口。
防爆墙、泄压墙体设计要求1.防爆墙的设计,应符合下列要求:(1)防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h.; (2)防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙;(3)配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M 5。
构造配构造配筋:沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋,其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时,应设钢筋混凝土中间柱及横梁,并按构造配筋。
混凝土强度等级不应低于C15,其端部应与屋面梁及框、排架柱连接;(4)钢筋混凝土防爆墙厚度不应小于180mm,混凝土强度等级不应小于C20,钢筋截面面积由结构计算确定;(5)防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。
2.泄压墙体的设计,应符合下列要求:(1)泄压墙体的材料面积密度不宜大于60㎏/㎡。
当所用材料为难燃烧体时,其耐火等级不应低于0.5h,当所用材料为非燃烧体时,其耐火等级不应低于0.25h;(2)无保温要求的轻质墙体,宜采用纤维水泥中波瓦、阻燃型玻纤增强聚酯波形瓦或压型板、聚氯乙烯波形瓦或压型板、轻质GRC板等,可采用金属波形瓦或矢高不大于35mm的金属压型板;(3)有保温要求的轻质墙体,其所用的保温材料宜选用不燃的珍珠岩板、岩棉板、超细玻璃棉板等;亦可采用自熄型聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等。
当采用复合墙体时,可采用以金属波形板、压型板双面复合的夹芯板材;(4)当采用金属波形板、压型板作为墙体材料时,其与型钢龙骨的连接应采取易摧毁、易脱落的构造措施。
摘自石油代工生产建筑设计规范(SH 3017—1999)。

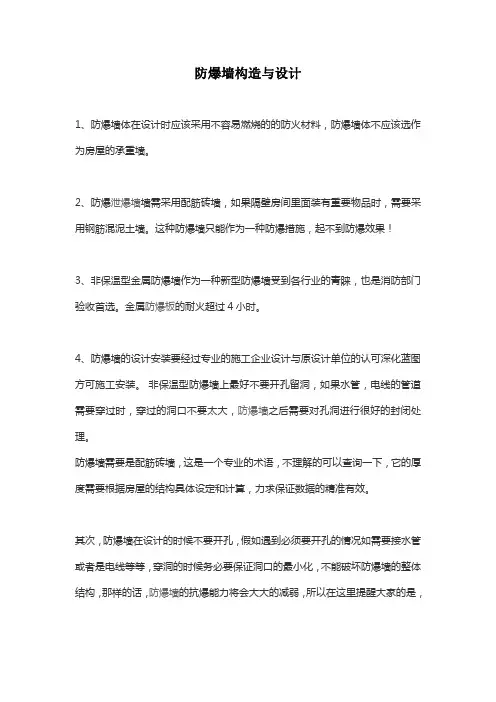

防爆墙构造与设计
1、防爆墙体在设计时应该采用不容易燃烧的的防火材料,防爆墙体不应该选作为房屋的承重墙。
2、防爆泄爆墙墙需采用配筋砖墙,如果隔壁房间里面装有重要物品时,需要采用钢筋混泥土墙。
这种防爆墙只能作为一种防爆措施,起不到防爆效果!
3、非保温型金属防爆墙作为一种新型防爆墙受到各行业的青睐,也是消防部门验收首选。
金属防爆板的耐火超过4小时。
4、防爆墙的设计安装要经过专业的施工企业设计与原设计单位的认可深化蓝图方可施工安装。
非保温型防爆墙上最好不要开孔留洞,如果水管,电线的管道需要穿过时,穿过的洞口不要太大,防爆墙之后需要对孔洞进行很好的封闭处理。
防爆墙需要是配筋砖墙,这是一个专业的术语,不理解的可以查询一下,它的厚度需要根据房屋的结构具体设定和计算,力求保证数据的精准有效。
其次,防爆墙在设计的时候不要开孔,假如遇到必须要开孔的情况如需要接水管或者是电线等等,穿洞的时候务必要保证洞口的最小化,不能破坏防爆墙的整体结构,那样的话,防爆墙的抗爆能力将会大大的减弱,所以在这里提醒大家的是,
穿过洞之后,要进行严格的封闭处理,保证防爆墙的完整性,这样才能更好的确保安全。
防爆墙设计规范防爆墙是指为了防范和减少炸药、爆炸物等爆炸引起的危害而建造的墙体结构。
其设计规范主要包括建筑设计、材料选用、防爆材料和结构布置等方面。
下面就防爆墙设计规范进行详细说明。
一、建筑设计规范:1. 墙体布置:防爆墙应位于与易燃物距离较近的位置,形成防护区域。
墙体应固定牢固,不得存在松动、脱落等问题。
墙体应采用挡土墙结构,可以增加防爆墙的稳定性。
2. 开槽设计:墙体开设水平缝隙和垂直缝隙,以减少爆炸冲击波对墙体的影响。
缝隙应符合相关安全规定,确保墙体结构的稳定性和防护效果。
3. 开设通风孔:墙体应开设通风孔,以排除爆炸气体和烟雾。
通风孔的设计应合理,防止外部火源进入,保证内部空气流通。
4. 疏散通道设计:在防爆墙外侧应设有疏散通道,以确保人员在爆炸发生时迅速安全地离开现场。
二、材料选用:1. 墙体材料:防爆墙的材料应具有高强度、高耐热、高抗震等特点。
常用的防爆墙材料包括钢筋混凝土、钢板、铝合金等。
2. 表面涂层:墙体表面应涂有耐火涂料,以增加墙体的耐火性和耐热性。
耐火涂料应符合相关标准,具有良好的耐火性能。
3. 挡土材料:挡土墙应选用具有良好耐火性和挡土能力的材料,如钢筋混凝土、岩石等。
三、防爆材料:1. 防爆玻璃:防爆墙的窗户应采用防爆玻璃,以防止爆炸冲击波对室内造成伤害。
防爆玻璃应具有高强度、耐热性和防弹性能。
2. 防爆门窗:进出防爆墙的门窗应采用防爆门窗,以增加防爆墙的安全性。
防爆门窗应具有高强度、耐热性和防弹性能。
四、结构布置:1. 防爆墙的布置应根据具体情况进行合理规划,确保覆盖范围和效果。
防爆墙应覆盖易燃物周围,形成防护区域,减少火势蔓延的可能。
2. 防爆墙的高度应符合相关规定,确保抵挡爆炸冲击波的能力。
墙体的厚度也应符合相关标准,以增加墙体的稳定性和防护效果。
3. 防爆墙的连接部位应牢固可靠,以防止发生松动、倒塌等事故。
连接部位的设计应经过专业计算和确定,确保连接的安全性和稳定性。

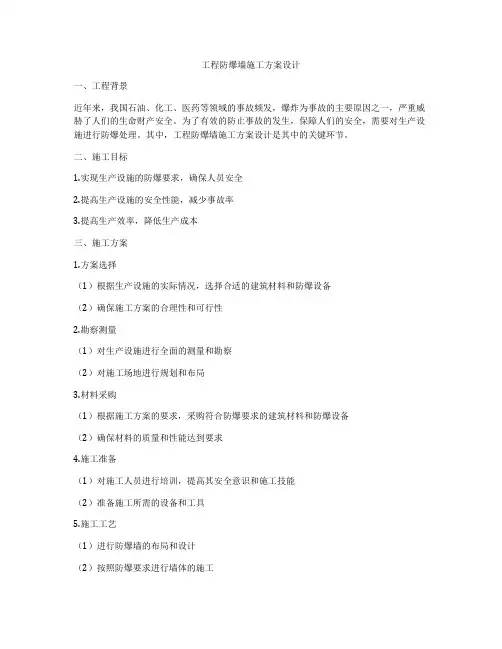

工程防爆墙施工方案设计一、工程背景近年来,我国石油、化工、医药等领域的事故频发,爆炸为事故的主要原因之一,严重威胁了人们的生命财产安全。
为了有效的防止事故的发生,保障人们的安全,需要对生产设施进行防爆处理。
其中,工程防爆墙施工方案设计是其中的关键环节。
二、施工目标1.实现生产设施的防爆要求,确保人员安全2.提高生产设施的安全性能,减少事故率3.提高生产效率,降低生产成本三、施工方案1.方案选择(1)根据生产设施的实际情况,选择合适的建筑材料和防爆设备(2)确保施工方案的合理性和可行性2.勘察测量(1)对生产设施进行全面的测量和勘察(2)对施工场地进行规划和布局3.材料采购(1)根据施工方案的要求,采购符合防爆要求的建筑材料和防爆设备(2)确保材料的质量和性能达到要求4.施工准备(1)对施工人员进行培训,提高其安全意识和施工技能(2)准备施工所需的设备和工具5.施工工艺(1)进行防爆墙的布局和设计(2)按照防爆要求进行墙体的施工(3)安装防爆设备,确保生产设施的安全性能6.质量控制(1)设立质量检测岗位,对施工过程进行全程监控(2)及时发现和解决施工中出现的质量问题7.安全保障(1)严格按照安全操作规程进行施工,确保施工人员的安全(2)定期进行安全检查和隐患排查,及时消除安全隐患8.环境保护(1)对施工现场进行环境保护措施,减少对环境的污染(2)合理利用资源,降低施工对环境的影响四、施工流程1.施工前期准备(1)勘察测量(2)材料采购(3)施工准备2.施工中期实施(1)施工工艺(2)质量控制(3)安全保障(4)环境保护3.施工后期验收(1)对施工成果进行全面验收(2)进行安全检查和环境评估五、安全风险分析1.建筑材料选择不当,导致施工质量不达标2.施工过程中操作不当,导致安全事故的发生3.环境保护措施不到位,导致施工对环境的影响过大六、施工方案的优势1.提高了生产设施的安全性能,保障了人员的生命财产安全2.提高了生产效率,降低了生产成本3.对环境进行了有效的保护,减少了施工对环境的影响七、总结工程防爆墙施工方案的设计,是一个复杂而又重要的工程。

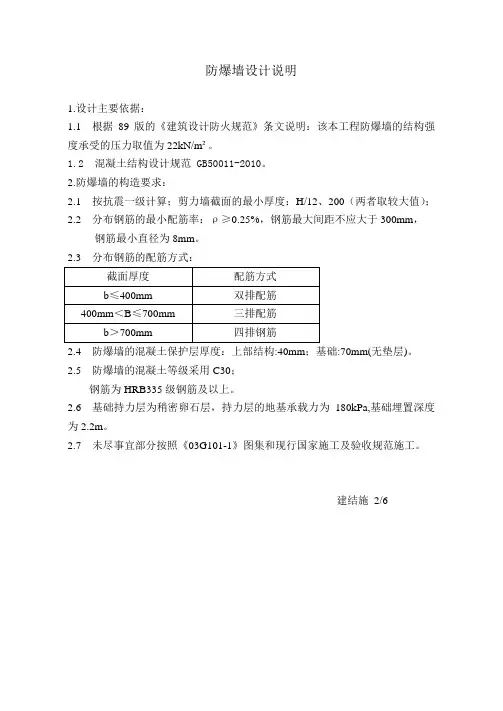

防爆墙设计说明
1.设计主要依据:
1.1 根据89版的《建筑设计防火规范》条文说明:该本工程防爆墙的结构强度承受的压力取值为22kN/m²。
1.2 混凝土结构设计规范 GB50011-2010。
2.防爆墙的构造要求:
2.1 按抗震一级计算;剪力墙截面的最小厚度:H/12、200(两者取较大值);
2.2 分布钢筋的最小配筋率:ρ≥0.25%,钢筋最大间距不应大于300mm,
钢筋最小直径为8mm。
2.3 分布钢筋的配筋方式:
2.4 防爆墙的混凝土保护层厚度:上部结构:40mm;基础:70mm(无垫层)。
2.5 防爆墙的混凝土等级采用C30;
钢筋为HRB335级钢筋及以上。
2.6 基础持力层为稍密卵石层,持力层的地基承载力为180kPa,基础埋置深度为2.2m。
2.7 未尽事宜部分按照《03G101-1》图集和现行国家施工及验收规范施工。
建结施2/6。
实验室防爆墙做法及要求咱来说说实验室防爆墙的做法和要求哈。
一、做法。
1. 材料选择。
首先呢,这材料得靠谱。
一般会用钢筋混凝土,这就像给实验室穿上了一层结实的铠甲。
钢筋混凝土那是相当坚固,能抗住很大的冲击力。
就好比一个强壮的保镖,能在危险来临时稳稳地站在那儿保护里面的东西。
还有一种材料是防爆砖。
这防爆砖可是专门为防爆设计的,一块一块地砌起来,就像搭积木一样,不过这个“积木”可是超级坚固的。
砌的时候要保证砖缝都严实合缝的,不能有大的缝隙,不然就像盔甲上有了破洞,可不行。
2. 墙体结构。
这防爆墙的厚度得够。
如果是钢筋混凝土的墙,厚度怎么也得个200 300毫米左右,具体还得根据实验室的危险等级和规模来定。
厚一点就多一份安全嘛。
这就像给实验室盖了一床厚被子,危险的东西想冲破它可不容易。
墙里面的钢筋布置也很有讲究。
得像织网一样把钢筋均匀地分布在混凝土里,让它们相互拉扯着,这样墙体的整体强度就更高了。
可以想象成一群小伙伴手拉手,力量就更大了。
要是有门或者窗户的地方,那更是要特别处理。
门得是防爆门,这种门可结实了,就像一个小堡垒的门一样。
窗户也得是防爆玻璃,这玻璃比普通玻璃厚很多,而且抗冲击能力超强,就像给窗户戴了个防护镜。
3. 施工细节。
在浇筑混凝土的时候,得好好振捣。
就像做蛋糕的时候要把面糊搅拌均匀一样,要让混凝土里没有气泡,这样墙体才会密实。
要是有气泡,就像蛋糕里有洞洞,会影响墙体的强度的。
墙体和地面、天花板的连接也很重要。
要让它们连接得牢牢的,就像把墙的脚扎进地里,头顶在天花板上一样,这样整个结构才稳定。
二、要求。
1. 强度要求。
这防爆墙得能承受一定的压力。
比如说,要能承受住实验室里可能发生的爆炸产生的冲击波。
具体来说,如果实验室里有一些小型爆炸物,这墙得能抗住相当于几个大气压的冲击力,就像一个勇士能扛住好几个大汉的推搡一样。
它的抗压强度也要达标。
不能说稍微有点压力就变形了,要像硬汉一样,在压力下纹丝不动。
防爆墙施工方案一、背景及简介防爆墙是一种用于防止爆炸波传播的结构墙体,广泛应用于化工、石油、军工等领域。
其主要功能是在发生爆炸事故时,能够有效地减缓和消散爆炸波的能量,保护周围建筑和人员的安全。
本文将介绍防爆墙的施工方案,包括设计、材料选用、施工步骤等内容。
二、设计1. 波阻尼等级选择防爆墙的波阻尼等级是根据具体场所的爆炸危险性来确定的。
一般可根据GB 50189-2015《工业爆炸防护规范》中的相关标准进行选择。
根据爆炸等级的不同,采用不同等级的防爆墙,以确保其能够有效地减缓爆炸波的传播。
2. 结构设计防爆墙的结构设计应符合相关行业标准和规范,确保其具备防护功能。
墙体材料应选择高强度、阻燃性能优良的材料,并通过加固结构以增强其抗爆炸能力。
在设计防爆墙的过程中,还应考虑到施工便捷性、经济性等因素。
三、材料选用1. 墙体材料墙体材料是构成防爆墙的主要组成部分,应选择具备防爆性能的材料。
常见的墙体材料有钢板、钢筋混凝土、防爆玻璃等。
钢板具有较高的强度和防爆性能,常用于制造防爆墙的外壳。
钢筋混凝土具备较好的抗爆炸能力,常用于制造墙体的内部结构。
防爆玻璃通常用于保护墙体内部设备和人员。
2. 其他材料除了墙体材料外,还需要选用合适的辅助材料,如密封胶、防爆胶等。
这些材料可以保证墙体的密封性和抗爆炸性能。
在选用这些材料时,应考虑其耐高温、耐酸碱等特性。
四、施工步骤1. 确定施工范围在施工前需明确防爆墙的施工范围,标明墙体的尺寸、形状等参数,以便后续的施工工作。
2. 基础处理对于地基要求较高的防爆墙,需要进行基础处理。
常见的处理方式包括挖掘基坑、浇筑混凝土基础等。
3. 钢结构安装根据设计图纸要求,进行钢结构的安装。
钢结构通常由钢柱、钢梁等组成,用于支撑墙体的外壳和内部结构。
4. 墙体安装根据设计要求,进行墙体的安装。
墙体安装过程中应注意保持墙体的垂直度和水平度,确保墙体的稳定性。
5. 密封处理在墙体安装完成后,进行密封处理。
防爆墙的构造做法第一篇:防爆墙的构造做法防爆墙定义:防爆墙指的是耐爆炸压力较强的墙,也称耐爆墙、抗爆墙。
多设在有爆炸危险的厂房或仓库中。
1、防爆钢筋混凝土墙:理想的防爆墙。
构造:厚度不应小于200mm,多为500mm、800mm,甚至1m,砼强度不低于C20;钢筋由结构计算但不小于砼的强度等级,根据立方体抗压强度分为:C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级。
2、防爆砖墙:只用于爆炸物质较少的厂房和仓库。
构造要求:柱间距不宜大于6米,大于6米加构造柱;砖墙高度不大于6米,大于6米加横梁;砖墙厚度不小于240mm;墙内设 18@200双向钢筋网,两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。
砖标号:根据抗压、抗折强度不少于Mu10;砂浆标号:根据立方体抗压强度不少于M7.5;砖标号根据抗压、抗折强度分为:Mu7.5、Mu10、Mu15、Mu20四级砂浆标号根据立方体抗压强度分为:M0.4、M1、M2.5、M5、M7.5、M10六级3、防爆钢板墙:以槽钢为骨架,钢板和骨架铆接或焊接在一起。
按做法不同,可以分为以下四种:(1)单层或双层钢板防爆墙:钢板厚不小于6mm,立柱间、横梁间间距不应大于1.8m。
(2)双层钢板中间填砼防爆墙:中间填砼或砂,立柱间、横梁间间距不应大于1.2m。
(3)钢板木板防爆墙:木板厚大于50mm。
(4)型钢防爆墙:既防爆又泄压。
第二篇:电梯隔声构造做法A.施工图电梯隔声构造普通做法:(由井壁到室内)1、钢筋混凝土井壁;2、素水泥浆一道甩毛;3、8mm厚1:2.5水泥砂浆找平;4、建筑胶粘剂粘贴20mm厚矿棉吸声板;5、3~5mm厚抹面胶浆压入一道耐碱网格布;6、满刮3mm厚柔性腻子找平;7、内墙涂料面层;B.施工图电梯隔声构造专业做法(用于隔声要求高的情况)第三篇:总结概括填充墙构造措施填充墙构造措施非抗震设置:墙体应与框架柱构造柱拉结,拉结钢筋2¢6,设置于水平灰缝内,竖向间距600.伸入墙内500。
防爆墙、泄压墙体设计要求1.防爆墙的设计,应符合下列要求:(1)防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h.; (2)防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙;(3)配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M 5。
构造配构造配筋:沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋,其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时,应设钢筋混凝土中间柱及横梁,并按构造配筋。
混凝土强度等级不应低于C15,其端部应与屋面梁及框、排架柱连接;(4)钢筋混凝土防爆墙厚度不应小于180mm,混凝土强度等级不应小于C20,钢筋截面面积由结构计算确定;(5)防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。
2.泄压墙体的设计,应符合下列要求:(1)泄压墙体的材料面积密度不宜大于60㎏/㎡。
当所用材料为难燃烧体时,其耐火等级不应低于0.5h,当所用材料为非燃烧体时,其耐火等级不应低于0.25h;(2)无保温要求的轻质墙体,宜采用纤维水泥中波瓦、阻燃型玻纤增强聚酯波形瓦或压型板、聚氯乙烯波形瓦或压型板、轻质GRC板等,可采用金属波形瓦或矢高不大于35mm的金属压型板;(3)有保温要求的轻质墙体,其所用的保温材料宜选用不燃的珍珠岩板、岩棉板、超细玻璃棉板等;亦可采用自熄型聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等。
当采用复合墙体时,可采用以金属波形板、压型板双面复合的夹芯板材;(4)当采用金属波形板、压型板作为墙体材料时,其与型钢龙骨的连接应采取易摧毁、易脱落的构造措施。
摘自石油代工生产建筑设计规范(SH 3017—1999)。
虹口区防爆墙施工方案设计1. 引言防爆墙是一种用于保护建筑物免受爆炸冲击和冲击波损害的重要设施。
虹口区作为上海市的一个重要中心区域,人口密度大、建筑物众多,因此需要建立起可靠的防爆墙系统,以确保居民和建筑物的安全。
本文将介绍虹口区防爆墙施工方案设计的主要内容。
2. 施工区域选择虹口区的施工区域选择应考虑以下因素:•人口密集区域:重点保护人员较多的区域,如商业中心、居民区等。
•重要建筑物周边:如政府机关、银行、医院等。
•交通要道:如主要道路、交叉口等。
综合考虑这些因素,确定了施工区域为虹口区的主要商业中心区域。
3. 施工材料选择防爆墙施工材料的选择要符合以下要求:•耐爆炸冲击:材料具有较高的抗爆炸冲击能力,能有效吸收和分散冲击波的能量。
•耐热性能:材料能够在高温环境下保持稳定性,不易燃烧。
•耐腐蚀性能:材料能够抵御腐蚀性物质对墙体的侵蚀。
•隔热性能:材料能够有效隔绝火焰和高温。
基于以上要求,本方案选择使用钢筋混凝土作为防爆墙的主要材料。
4. 施工工艺防爆墙的施工工艺主要包括以下步骤:4.1 打桩基础施工前需要进行地基勘测,确定地基条件,并针对其进行合适的打桩处理。
推荐使用嵌入式钢筋混凝土桩,以提高墙体的稳定性和抗爆炸能力。
4.2 浇筑墙体施工墙体时,应先在地基上进行拼板模板的安装,然后按照设计要求进行浇筑。
使用高强度的钢筋混凝土,以确保墙体的稳定性和耐久性。
4.3 混凝土硬化处理墙体浇筑完成后,应进行适当的混凝土硬化处理,以提高墙体的密实性和硬度。
4.4 防火涂料处理施工完成后,对墙体的外表面进行涂装防火涂料,以提高墙体的耐火性能和防腐性能。
5. 施工安全措施在虹口区防爆墙施工过程中,需要采取以下安全措施:•确保施工人员进行必要的安全培训,了解防爆墙施工的风险和安全事项。
•提供必要的施工保护设备,如安全帽、防护眼镜、安全靴等。
•建立施工现场警示标志和隔离区域,确保非施工人员的安全。
•定期进行施工现场安全检查和巡视,及时发现和解决安全隐患。
锅炉房防爆墙的设计防爆墙对建筑设计的要求如下:1、防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h。
2、防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙。
3.配筋砖墙厚度应由结构计算确定,但不应小于240mm砖强度不应低于MU7.5,,砂浆强度不应低于M5。
构造配筋:沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋,其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时,应设钢筋混凝土中间柱及横梁,并按构造配筋。
混凝土强度等级不应低于C15,其端部应与屋面梁及框、排架柱连接。
4.钢筋混凝土防爆墙厚度不应小于180mm,混凝土强度等级不应小于C20,钢筋截面面积由结构计算确定。
5.防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。
防爆墙在施工过程中的注意事项包括:1.在对其进行施工前先要安装和固定龙骨,而且要先及时修理找平需要安装龙骨的天棚或者墙面等的表面,同时要预先设置好门窗等开口的位置;2.在安装的过程中要充分结合建筑的设计标准,对需要切割或钻孔的地方一定要及时处理好缝隙部位;3.在对墙面进行板材铺设时要通过纵向来进行铺设而且还要注意板材缝隙要做到错开,不能出现较长的连接直线缝隙;4.对于防爆板的正确合理施工是非常重要的,这直接关系到以后应用过程中的防爆效果,所以在施工时要由专业的人员并按照相关的标准来进行安装施工;5.防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h;6.防爆墙可采用配筋砖墙,当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙;7.配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M5。
防爆墙设计规范1、防爆墙由具有抗爆能力的不燃材料构成。
2、适用于石油化工、核电、军工、离岸石油平合、电源变压器室、仓库等。
3、在建筑物内箭要分隔的存放有易爆物品的工房材料与结构。
4、防爆墙由钢龙骨和纤维水泥复合钢板及岩棉组成。
5、纤维水泥复合钢板是由上下两块冲孔的0.5m厚镀锌钢板强力压挤在8 5mm厚纤维水泥上构成的合成防火板材,夹在两层钢板中间的纤维水泥层具有贤收能量的作用。
工厂防爆墙防爆墙施工要注意什么防爆墙施工过程中的注意事项在对防爆墙的进行施工之时,有许多方面需求加以留意。
装置之前,首要需求进行龙骨的装置与固定。
1、在需求装置龙骨架的地上、天棚以及墙面等发现不平坦处,要进行修补。
别的,提早依照规划,在地上和天棚弹线的当地,标处沿顶或沿地龙骨的具体方位,一起也标出门窗、卫生设备以及管道,还有各个开口方位。
2、在装置防爆墙和固定防爆板时分,要严厉根据规划图纸,思考实际的施工情况,关于相应的板材,进行锯切开割和钻孔处置,假如有必要,需求在现场作倒角,关于板材的两个长边,都要做好倒角处置,假如墙体高于2.4米的时分,留意水平接缝的短边,有必要进行现场倒角,然后非常好地处置接头缝隙。
防爆墙一般由:9.5mm防爆板+150*75*3或140*60*3冷弯等边槽钢或方钢+9.5mm防爆板+内填充150厚岩棉板,门窗的两侧采用方钢150*150*3结构立柱。
槽钢或方钢间距可采用1200mm或400mm,板材接缝用防水密封胶处理,不需要找平即可做外各用防水涂料粉刷或外饰面。
不做饰面层更加体现工业感防爆板尺寸1200*2400*9.5。
车间防爆墙施工防爆墙爆系统设计设计防爆泄压外墙屋顶骨架系统中安装根据该项目,血压,身高和其他结构的计算,以确保主骨架的稳定性的结构的形式,根据音调的主骨架,集成片的强度,音调的选择,并进行骨架设计。
防爆泄压板的设计和选择,根据产品选择的强度防爆泄压板的技术性能,保温,防水,防火,气象等系统要求的常规功能,根据该项目,地震的压力,气密性,水密性等方面的要求。
防爆墙
定义:防爆墙指的是耐爆炸压力较强的墙,也称耐爆墙、抗爆墙.多设在有爆炸危险的厂房或仓库中.
1、防爆钢筋混凝土墙:理想的防爆墙.
构造:厚度不应小于200mm,多为500mm、800mm,甚至1m,砼强度不低于C20;钢筋由结构计算但不小于砼的强度等级,根据立方体抗压强度分为:C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级.
2、防爆砖墙:只用于爆炸物质较少的厂房和仓库.
构造要求:柱间距不宜大于6米,大于6米加构造柱;
砖墙高度不大于6米,大于6米加横梁;
砖墙厚度不小于240mm;
墙内设 18200双向钢筋网,两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎.
砖标号:根据抗压、抗折强度不少于Mu10;
砂浆标号:根据立方体抗压强度不少于M7.5;
砖标号根据抗压、抗折强度分为:Mu7.5、Mu10、Mu15、Mu20四年级
砂浆标号根据立方体抗压强度分为:M0.4、M1、M2.5、M5、M7.5、M10六级
3、防爆钢板墙:以槽钢为骨架,钢板和骨架铆接或焊接在一起.
按做法不同,可以分为以下四种:
(1)单层或双层钢板防爆墙:钢板厚不小于6mm,立柱间、横梁间间距不应大于1.8m.(2)双层钢板中间填砼防爆墙:中间填砼或砂,立柱间、横梁间间距不应大于1.2m.(3)钢板木板防爆墙:木板厚大于50mm.
(4)型钢防爆墙:既防爆又泄压.。
非保温型防爆墙的设计
1、防爆墙体应采用非燃烧材料,且不宜作为承重墙,其耐火极限不应低于4h。
2、防爆墙可采用配筋砖墙。
当相邻房间生产人员较多或设备较贵重时,宜采用现浇钢筋混凝土墙。
3、配筋砖墙厚度应由结构计算确定,但不应小于240mm,砖强度不应低于MU7.5,砂浆强度不应低于M5。
构造配筋:沿墙身高度方向每隔500mm配置3Φ6—10通长水平钢筋,其两端应与钢筋混凝土框架或排架柱予埋插筋绑扎或焊接。
当砖墙长度、高度大于6m时,应设钢筋混凝土中间柱及横梁,并按构造配筋。
混凝土强度等级不应低于C15,其端部应与屋面梁及框、排架柱连接;钢筋混凝土防爆墙厚度不应小于180mm,混凝土强度等级不应小于C20,钢筋截面面积由结构计算确定;防爆墙上不宜开孔留洞。
当工艺管道、电缆等必须穿过时,孔洞不应大于Φ200mm,孔洞周边应配置补强钢筋,孔洞应填封密实。
根据防爆墙所用材料的不同,工业建筑中常用防爆墙主要分为以下四类:砖砌防爆墙、钢筋混凝土防爆墙、钢板防爆墙、成品防爆墙。
由于工业建筑结构形式多样,不同的建筑结构形式选用的防爆墙类型也有所不同。
砖砌防爆墙多用于钢筋混凝土框架结构、排架结构;钢
筋混凝土防爆墙多用于钢筋混凝土框架结构;钢板防爆墙及成品防爆墙多用于钢框架结构或改造结构。
