防爆墙的构造与设计 PPT

砌筑防爆墙:（一）总平面布置对于有爆炸危险的厂房和仓库,应采取集中分区布置。

有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。

界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。

界区与界区之间也应留有防火间距.按当地全年主导风向,有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。

有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度,以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘.其朝向宜避免朝西，以减少阳光照射，防止室温升高。

在山区应布置在迎风山坡一面，并应位于自然通风良好的地方.(二）平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。

有爆炸危险的厂房不得设置在地下或半地下室。

有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑（6点);3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点)；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构;7、有爆炸危险的甲、乙类生产厂房,应设置必要的泄压设施。

二、甲、乙类生产厂房的平面、空间设计(1）双斗门的几种形式(2)有爆炸危险生产部位布置方式单层:多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。

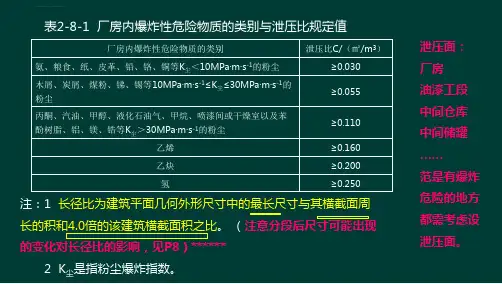

防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙,也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m,大于6m加横梁；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0。

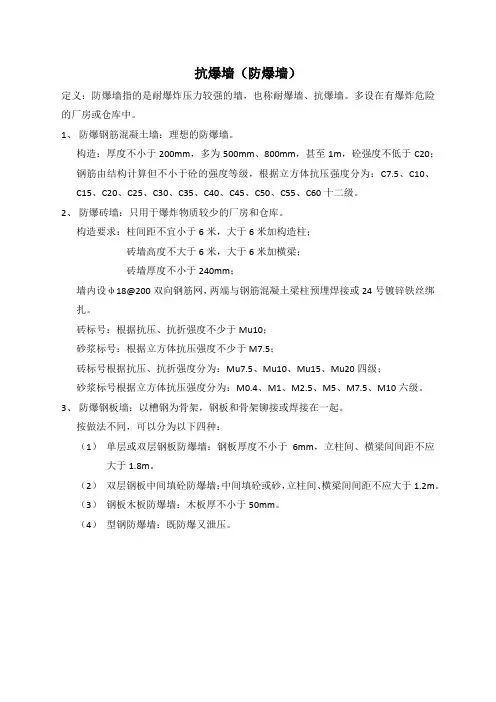

抗爆墙（防爆墙）
定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆钢筋混凝土墙：理想的防爆墙。

构造：厚度不小于200mm，多为500mm、800mm，甚至1m，砼强度不低于C20；
钢筋由结构计算但不小于砼的强度等级，根据立方体抗压强度分为：C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级。

2、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜小于6米，大于6米加构造柱；
砖墙高度不大于6米，大于6米加横梁；
砖墙厚度不小于240mm；
墙内设φ18@200双向钢筋网，两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。

砖标号：根据抗压、抗折强度不少于Mu10；
砂浆标号：根据立方体抗压强度不少于M7.5；
砖标号根据抗压、抗折强度分为：Mu7.5、Mu10、Mu15、Mu20四级；
砂浆标号根据立方体抗压强度分为：M0.4、M1、M2.5、M5、M7.5、M10六级。

3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在一起。

按做法不同，可以分为以下四种：
（1）单层或双层钢板防爆墙：钢板厚度不小于6mm，立柱间、横梁间间距不应大于1.8m。

（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不应大于1.2m。

（3）钢板木板防爆墙：木板厚不小于50mm。

（4）型钢防爆墙：既防爆又泄压。

砌筑防爆墙：（一）总平面布置对于有爆炸危险的厂房和仓库，应采取集中分区布置。

有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。

界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。

界区与界区之间也应留有防火间距。

按当地全年主导风向，有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。

有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45 度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。

其朝向宜避免朝西，以减少阳光照射，防止室温升高。

在山区应布置在迎风山坡一面，并应位于自然通风良好的地方。

（二）平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。

有爆炸危险的厂房不得设置在地下或半地下室。

有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑（6 点）；3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内（5 点）；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5 、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构；7、有爆炸危险的甲、乙类生产厂房，应设置必要的泄压设施。

二、甲、乙类生产厂房的平面、空间设计（1）双斗门的几种形式（2）有爆炸危险生产部位布置方式单层：多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。

防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m，大于6m加横梁；砖墙厚度不小于240mm ；砖标号不应低于Mu7.5，砂浆标号不应低于M5 ;每0.5m垂直高度不应少于构造筋；两端与钢砼柱预埋焊接或24 号镀锌铁丝绑扎。

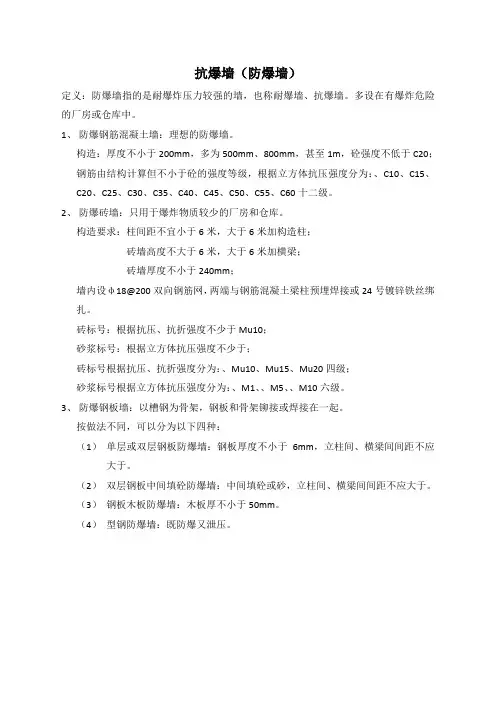

抗爆墙（防爆墙）
定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆钢筋混凝土墙：理想的防爆墙。

构造：厚度不小于200mm，多为500mm、800mm，甚至1m，砼强度不低于C20；
钢筋由结构计算但不小于砼的强度等级，根据立方体抗压强度分为：、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级。

2、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜小于6米，大于6米加构造柱；
砖墙高度不大于6米，大于6米加横梁；
砖墙厚度不小于240mm；
墙内设φ18@200双向钢筋网，两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。

砖标号：根据抗压、抗折强度不少于Mu10；
砂浆标号：根据立方体抗压强度不少于；
砖标号根据抗压、抗折强度分为：、Mu10、Mu15、Mu20四级；
砂浆标号根据立方体抗压强度分为：、M1、、M5、、M10六级。

3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在一起。

按做法不同，可以分为以下四种：
（1）单层或双层钢板防爆墙：钢板厚度不小于6mm，立柱间、横梁间间距不应大于。

（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不应大于。

（3）钢板木板防爆墙：木板厚不小于50mm。

（4）型钢防爆墙：既防爆又泄压。

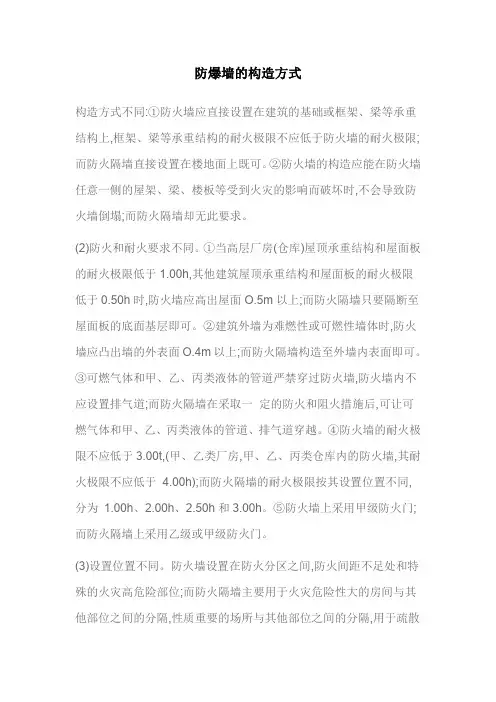

防爆墙的构造方式
构造方式不同:①防火墙应直接设置在建筑的基础或框架、梁等承重结构上,框架、梁等承重结构的耐火极限不应低于防火墙的耐火极限;而防火隔墙直接设置在楼地面上既可。

②防火墙的构造应能在防火墙任意一侧的屋架、梁、楼板等受到火灾的影响而破坏时,不会导致防火墙倒塌;而防火隔墙却无此要求。

(2)防火和耐火要求不同。

①当高层厂房(仓库)屋顶承重结构和屋面板的耐火极限低于1.00h,其他建筑屋顶承重结构和屋面板的耐火极限低于0.50h时,防火墙应高出屋面O.5m以上;而防火隔墙只要隔断至屋面板的底面基层即可。

②建筑外墙为难燃性或可燃性墙体时,防火墙应凸出墙的外表面O.4m以上;而防火隔墙构造至外墙内表面即可。

③可燃气体和甲、乙、丙类液体的管道严禁穿过防火墙,防火墙内不应设置排气道;而防火隔墙在采取一定的防火和阻火措施后,可让可燃气体和甲、乙、丙类液体的管道、排气道穿越。

④防火墙的耐火极限不应低于3.00t,(甲、乙类厂房,甲、乙、丙类仓库内的防火墙,其耐火极限不应低于4.00h);而防火隔墙的耐火极限按其设置位置不同,
分为1.00h、2.00h、2.50h和3.00h。

⑤防火墙上采用甲级防火门;而防火隔墙上采用乙级或甲级防火门。

(3)设置位置不同。

防火墙设置在防火分区之间,防火间距不足处和特殊的火灾高危险部位;而防火隔墙主要用于火灾危险性大的房间与其他部位之间的分隔,性质重要的场所与其他部位之间的分隔,用于疏散
和避难的空间的防火保护。

而防爆墙,主要关心是否能够抵抗冲击波,主要用在爆炸性场所中。

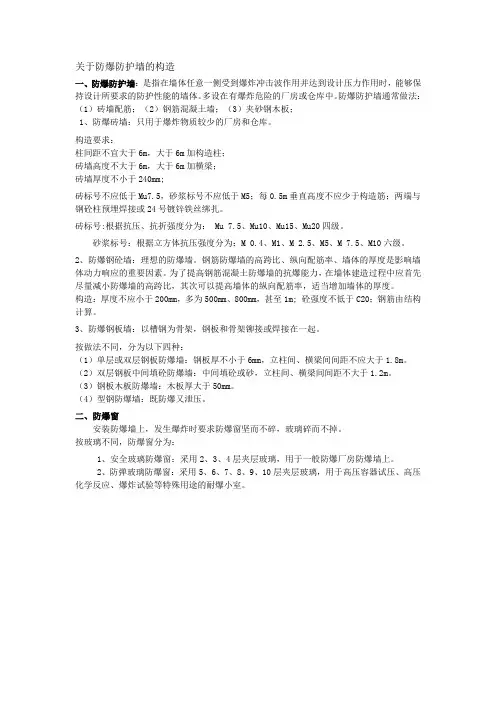

关于防爆防护墙的构造一、防爆防护墙：是指在墙体任意一侧受到爆炸冲击波作用并达到设计压力作用时，能够保持设计所要求的防护性能的墙体。

多设在有爆炸危险的厂房或仓库中。

防爆防护墙通常做法：（1）砖墙配筋；（2）钢筋混凝土墙；（3）夹砂钢木板；1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m，大于6m加横梁；砖墙厚度不小于240mm;砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0.5m垂直高度不应少于构造筋；两端与钢砼柱预埋焊接或24号镀锌铁丝绑扎。

砖标号:根据抗压、抗折强度分为： Mu 7.5、Mu10、Mu15、Mu20四级。

砂浆标号：根据立方体抗压强度分为：M 0.4、M1、M 2.5、M5、M 7.5、M10六级。

2、防爆钢砼墙：理想的防爆墙。

钢筋防爆墙的高跨比、纵向配筋率、墙体的厚度是影响墙体动力响应的重要因素。

为了提高钢筋混凝土防爆墙的抗爆能力，在墙体建造过程中应首先尽量减小防爆墙的高跨比，其次可以提高墙体的纵向配筋率，适当增加墙体的厚度。

构造：厚度不应小于200mm，多为500mm、800mm，甚至1m; 砼强度不低于C20；钢筋由结构计算。

3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在一起。

按做法不同，分为以下四种：（1）单层或双层钢板防爆墙：钢板厚不小于6mm，立柱间、横梁间间距不应大于1.8m。

（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不大于1.2m。

（3）钢板木板防爆墙：木板厚大于50mm。

（4）型钢防爆墙：既防爆又泄压。

二、防爆窗安装防爆墙上，发生爆炸时要求防爆窗坚而不碎，玻璃碎而不掉。

按玻璃不同，防爆窗分为：1、安全玻璃防爆窗：采用2、3、4层夹层玻璃，用于一般防爆厂房防爆墙上。

2、防弹玻璃防爆窗：采用5、6、7、8、9、10层夹层玻璃，用于高压容器试压、高压化学反应、爆炸试验等特殊用途的耐爆小室。

砌筑防爆墙：（一）总平面布置对于有爆炸危险的厂房和仓库,应采取集中分区布置。

有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。

界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。

界区与界区之间也应留有防火间距。

按当地全年主导风向，有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向.有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。

其朝向宜避免朝西,以减少阳光照射，防止室温升高。

在山区应布置在迎风山坡一面，并应位于自然通风良好的地方.（二)平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。

有爆炸危险的厂房不得设置在地下或半地下室。

有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑(6点)；3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内（5点）;4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑;5、有爆炸危险的甲、乙类生产厂房和库房,其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房,宜采用钢筋砼框架或排架结构;7、有爆炸危险的甲、乙类生产厂房，应设置必要的泄压设施。

二、甲、乙类生产厂房的平面、空间设计(1）双斗门的几种形式(2）有爆炸危险生产部位布置方式单层：多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。

防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙,也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆砖墙：只用于爆炸物质较少的厂房和仓库.构造要求:柱间距不宜大于6m，大于6m加构造柱;砖墙高度不大于6m,大于6m加横梁；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0。

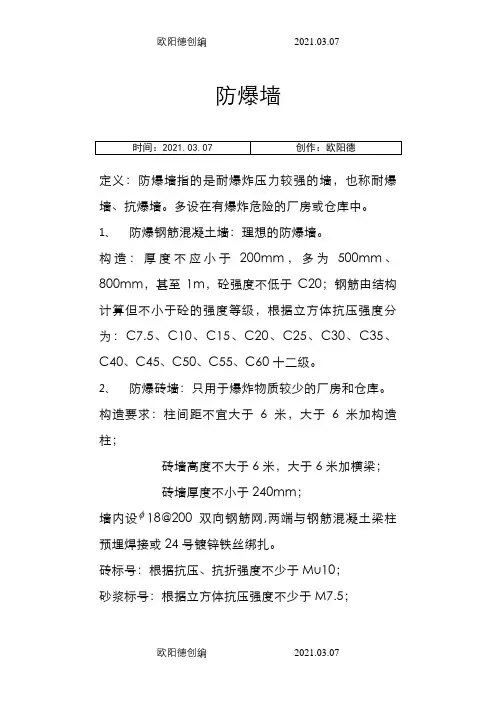

防爆墙
定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆钢筋混凝土墙：理想的防爆墙。

构造：厚度不应小于200mm，多为500mm、800mm，甚至1m，砼强度不低于C20；钢筋由结构计算但不小于砼的强度等级，根据立方体抗压强度分为：C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级。

2、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6米，大于6米加构造柱；
砖墙高度不大于6米，大于6米加横梁；
砖墙厚度不小于240mm；
墙内设 18@200双向钢筋网,两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。

砖标号：根据抗压、抗折强度不少于Mu10；
砂浆标号：根据立方体抗压强度不少于M7.5；
砖标号根据抗压、抗折强度分为：Mu7.5、Mu10、Mu15、Mu20四级
砂浆标号根据立方体抗压强度分为：M0.4、M1、M2.5、M5、M7.5、M10六级
3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在
一起。

按做法不同，可以分为以下四种：
（1）单层或双层钢板防爆墙：钢板厚不小于6mm，立柱间、横梁间间距不应大于1.8m。

（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不应大于1.2m。

（3）钢板木板防爆墙：木板厚大于50mm。

（4）型钢防爆墙：既防爆又泄压。

砌筑防爆墙：(一)总平面布置对于有爆炸危险的厂房和仓库，应采取集中分区布置。

有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。

界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。

界区与界区之间也应留有防火间距。

按当地全年主导风向，有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。

有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。

其xx向宜避免xx西，以减少xx照射，防止室温升高。

在xx应布置在迎风xx一面，并应位于自然通风良好的地方。

(二)平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。

有爆炸危险的厂房不得设置在地下或半地下室。

有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑(6点)；3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点)；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构；7、有爆炸危险的甲、乙类生产厂房，应设置必要的泄压设施。

二、甲、乙类生产厂房的平面、空间设计(1)双斗门的几种形式(2)有爆炸危险生产部位布置方式单层：多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。

防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m，大于6m加xx；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0. 5m垂直高度不应少于构造筋；两端与钢砼柱预埋焊接或24号镀锌铁丝绑扎。

防爆墙
定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆钢筋混凝土墙：理想的防爆墙。

构造：厚度不应小于200mm，多为500mm、800mm，甚至1m，砼强度不低于C20；钢筋由结构计算但不小于砼的强度等级，根据立方体抗压强度分为：C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60十二级。

2、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6米，大于6米加构造柱；
砖墙高度不大于6米，大于6米加横梁；
砖墙厚度不小于240mm；
墙内设 18@200双向钢筋网,两端与钢筋混凝土梁柱预埋焊接或24号镀锌铁丝绑扎。

砖标号：根据抗压、抗折强度不少于Mu10；
砂浆标号：根据立方体抗压强度不少于M7.5；
砖标号根据抗压、抗折强度分为：Mu7.5、Mu10、Mu15、Mu20四级
砂浆标号根据立方体抗压强度分为：M0.4、M1、M2.5、M5、M7.5、M10六级
3、防爆钢板墙：以槽钢为骨架，钢板和骨架铆接或焊接在一起。

按做法不同，可以分为以下四种：
（1）单层或双层钢板防爆墙：钢板厚不小于6mm，立柱间、横梁间间距不应大于1.8m。

（2）双层钢板中间填砼防爆墙：中间填砼或砂，立柱间、横梁间间距不应大于1.2m。

（3）钢板木板防爆墙：木板厚大于50mm。

（4）型钢防爆墙：既防爆又泄压。

砌筑防爆墙：(一)总平面布置对于有爆炸危险的厂房和仓库，应采取集中分区布置。

有爆炸危险的生产界区和仓库应尽可能布置在厂区边缘。

界区内建筑物、构筑物、露天生产设备相互之间应留有足够的防火间距。

界区与界区之间也应留有防火间距。

按当地全年主导风向，有爆炸危险的厂房和仓库布置在明火或散发火花地点以及其他建筑物的下风向。

有爆炸危险的厂房和仓库的平面主轴线宜与当地全年主导风向垂直或夹角不小于45度，以利于用自然风力排除可燃气体、可燃蒸气和可燃粉尘。

其朝向宜避免朝西，以减少阳光照射，防止室温升高。

在山区应布置在迎风山坡一面，并应位于自然通风良好的地方。

(二)平面和空间布置有爆炸危险的厂房在生产工艺允许的条件下宜采用单层建筑。

有爆炸危险的厂房不得设置在地下或半地下室。

有爆炸危险的厂房宜采用敞开或半敞开式建筑一、建筑防爆设计的基本要求1、有爆炸危险的甲、乙类生产厂房，宜采用一、二级耐火等级建筑；2、有爆炸危险的厂房、库房，宜采用单层建筑(6点)；3、有爆炸危险的生产或储存，不应设在建筑物的地下室或半地下室内(5点)；4、有爆炸危险的厂房、库房，宜采用敞开或半敞开建筑；5、有爆炸危险的甲、乙类生产厂房和库房，其防火墙间的占地面积不宜过大；6、有爆炸危险的甲、乙类生产厂房和库房，宜采用钢筋砼框架或排架结构；7、有爆炸危险的甲、乙类生产厂房，应设置必要的泄压设施。

二、甲、乙类生产厂房的平面、空间设计(1)双斗门的几种形式(2)有爆炸危险生产部位布置方式单层：多层：顶层或一侧归纳六个字：敞、侧、单、顶、通、能。

防爆及泄压设施一、防爆墙定义：防爆墙指的是耐爆炸压力较强的墙，也称耐爆墙、抗爆墙。

多设在有爆炸危险的厂房或仓库中。

1、防爆砖墙：只用于爆炸物质较少的厂房和仓库。

构造要求：柱间距不宜大于6m，大于6m加构造柱；砖墙高度不大于6m，大于6m加横梁；砖墙厚度不小于240mm；砖标号不应低于Mu7.5，砂浆标号不应低于M5；每0.5m垂直高度不应少于构造筋；两端与钢砼柱预埋焊接或24号镀锌铁丝绑扎。
