制动时汽车的方向稳定性

制动时汽车的方向稳定性在对汽车实施制动过程中，有时会出现制动跑偏、后轴侧滑或前轮失去转向能力等现象，从而造成汽车失去控制而离开原来的行驶方向，甚至发生撞入对方车辆行驶轨道、下沟、滑下山坡的危险情况。

一般称汽车在制动过程中维持直线行驶或按预定弯道行驶的能力为制动时汽车的方向稳定性。

制动跑偏是指制动时汽车自动向左或向右偏驶的现象。

制动侧滑是指制动时汽车的某一轴或两轴发生横向移动的现象。

最危险的情况是在高速制动时发生后轴侧滑，此时汽车常发生不规则的急剧回转运动而失去控制。

跑偏与侧滑是有联系的，严重的跑偏有时会引起后轴侧滑，易于发生侧滑的汽车也有时加剧跑偏的趋势。

图[1]画出了单纯制动跑偏和由跑偏引起后轴侧滑时轮胎留在地面上的印迹的示意图。

前轮失去转向能力，是指弯道制动时汽车不再按原来的弯道行驶而沿弯道切线方向驶出；直线行驶制动时，虽然转向盘但汽车仍按直线方向行驶的现象。

失去转向能力和后轴侧滑也是有联系的，一般如果汽车后轴不会侧滑，前轮就可能失去转向能力；后轴侧滑，前轮常仍有转向能力（后面将做具体分析）。

一、汽车的制动跑偏制动时汽车跑偏的原因有两个：1） 汽车左、右轮，特别是前轴左、右车轮（转向轮）制动器的制动力不相等。

2） 制动时悬架导向杆系与转向杆系拉杆在运动学上的不协调（相互干涉）。

其中，第一原因是制造、调整误差造成的，汽车究竟向左或向右跑偏，要根据具体情况而定；而第二个原因是设计造成的，制动时汽车总是向左（或向右）一方跑偏。

图[2]给出了由于转向轴左、右车轮制动力不相等而引起跑偏的受力分析。

为了简化，假定车速较低，跑偏不严重，且跑偏过程中转向盘是不动的，在制动过程中也没有发生侧滑，并忽略汽车做圆周运动产生的离心力及车身绕质心的惯性力偶矩。

设前左轮的制动器制动力大于右轮，故地面制动力F X1l >F X1r 时，前、后轴分别受到的地面侧向反作用力为F Y1和F Y2。

显然，F X1l 绕主销的力矩大于F X1l 绕主销的力矩。

制动系练习题—制动系概述一、填空题1、汽车的制动系有产生制动作用的和组成。

2、操纵制动器的传动机构有、和三种3、制动器按其安装位置分为和两种形式。

4、常用的汽车制动效能评价指标是指和。

5、制动时原期望汽车能按直线方向减速停车，但有时却自动向右或向左偏驶，这一现象称为。

6、侧滑是指汽车上的某一根轴或两根轴上的车轮，在制动时发生的现象。

7、按制动传动机构的布置形式，通常可分为和两类。

其中双回路制动系提高了汽车制动的。

8、评价制动性能的主要指标是、、，通常以来间接衡量汽车的制动性能。

9、任何制动系都由、、和等四个基本部分组成。

二、选择题1、汽车驻车制动器又称（）。

A、行车制动器B、手制动器C、脚制动器D以上答案都不对2、（）制动器可在行车制动装置失效后用于应急制动。

A、盘式B、鼓式C、驻车D、行车3、中央式驻车制动器是按照在（）。

A．变速器输入轴上B．变速器输出轴上C．主减速器输入轴上D．主减速器输出轴上4、液压制动踏板自由行程反映了（）。

A 制动蹄与制动鼓间隙B 总泵推杆与活塞之间间隙C 制动凸轮轴凸轮偏转角度D 制动凸轮轴磨损程度5、制动效能的稳定性是指( )。

A 制动时无侧滑B 抗热衰退性和抗水衰退性C 最大制动力不变D 制动时无跑偏6、汽车制动效能随着制动器工作温度的升高而( )。

A．不变．B．减弱．C．增强．D．先减弱后增强7、汽车制动时的方向稳定性是指（）。

A迅速减速直至停车的能力 B汽车能够确切地响应驾驶员转向指令的能力C汽车受到外界扰动后恢复原来运动状态的能力D汽车在制动时按指定轨迹行驶的能力8、制动距离是指紧急制动时，从( )起到完全停车为止，汽车所驶过的距离。

A驾驶员接到信号并意识到需要制动时 B驾驶员踩到制动踏板时C驾驶员松开油门踏板时D制动器起作用时9、制动效能的恒定性主要指的是（）。

A制动器摩擦副摩擦系数不变 B制动器温度不变C制动器的抗热衰退性 D制动时的方向稳定性10、汽车制动时，制动力的大小取决于( )。

For personal use only in study and research; not for commercial use一、填空题（每题2分共30分）1、汽车的使用性能是汽车在一定的使用条件下，汽车以最高效率工作的能力。

2、载货汽车的容载量常用比装载质量和装载质量利用系数。

3、评价汽车工作效率的指标是汽车的运输生产率和成本。

4、汽车检测技术是利用各检测设备，对汽车不解体情况下确定汽车技术状况或工作能力的检查和测量。

5、汽车检测方法有安全环保检测和综合性能检测。

6、汽车检测参数包括于工作过程参数、伴随过程参数和几何尺寸参数。

7、汽车的动力性是指汽车在良好路面上直线行驶时，由汽车的纵向外力决定的、所能达到的平均行驶速度。

8、汽车的上坡能力用满载时汽车在良好路面上的最大爬坡度来表示。

9、一般用驱动力与车速之间的函数关系曲线来表示汽车的驱动力，该图称为汽车驱动力图。

10、良好沥青路面上的滚动阻力系数要比碎石路面上的滚动阻力系数小（填“大”或“小”）。

11、动力因素随汽车行驶速度变化的关系，称为汽车的动力特性。

12、造电涡流测功机的加载装置具有可控性好，结构简单、体积小、质量轻、便于安装等优点，故在底盘测功机中得到广泛的应用。

13、点火时间一般用进点火提前角表示。

14、第五轮仪的作用是测量车辆的行程和速度。

15、汽车制动性能包括制动效能、制动效能的恒定性和制动性的方向稳定性三个方面的内容。

二、判断题（每题2分共20分）1、整车质量利用系数=汽车装载质量/汽车整车质量。

（√）2、我国实行定期检查、视情维护、强制修理的方法。

（×）3、在20世纪50年代在欧美一些发达资本主义国家的故障诊断和性能调试为主的单项检测技术和生产单项检测设备。

（√）4、20世纪80年代初，交通部在北京建立了国内第一个汽车检测站。

（×）5、各缸点火波形角是发动机总体的检测参数。

（×）6、C极检测站能对底盘输出功率、裂纹等状况进行检测。

汽车理论（第五版）名词解释汇总1、等速百公里油耗：汽车在一定的载荷下,以最高档位在水平良好路面等速行驶100KM所消耗燃油量。

2、滑水现象:在某一车速下,在胎面下的动水压力的升力等于垂直载荷,轮胎将完全漂浮于水面上与路面毫无接触3、驱动力F t：发动机产生的转矩经传动系传到驱动轮，产生驱动力矩T t，驱动轮在T t的作用下给地面作用一圆周力F0，地面对驱动轮的反作用力F t即为驱动力。

4、汽车的动力性：汽车在良好路面上直线行驶时，由汽车受到的纵向外力决定的、所能达到的平均行驶速度。

5、发动机的转速特性：发动机的转速特性，即Pe、Ttq、b=f（n）关系曲线。

P36、使用外特性曲线：带上全部附件设备时的发动机特性曲线，称为使用外特性曲线。

7、自由半径：车轮处于无载时的半径。

8、静力半径r s：汽车静止时，车轮中心至轮胎与道路接触面间的距离。

9、>10、滚动半径r r：车轮几何中心到速度瞬心的距离。

11、驱动力图：P712、轮胎的迟滞损失：轮胎在加载变形时所消耗的能量在卸载恢复时不能完全收回，一部分能量消耗在轮胎内部摩擦损失上，产生热量，这种损失称为轮胎的迟滞损失。

13、驻波现象：在高速行驶时，轮胎离开地面后因变形所产生的扭曲并不立即恢复，其残余变形形成了一种波，这就是驻波。

此时轮胎周缘不再是圆形，而呈明显的波浪形。

轮胎刚离开地面时波的振幅最大，它按指数规律沿轮胎圆周衰减。

14、空气阻力：汽车直线行驶时受到的空气作用力在行驶方向的分力称为空气阻力。

15、压力阻力：作用在汽车外形表面上的法向压力的合力在行驶方向上的分力。

16、内循环阻力：满足冷却、通风等需要，使空气流经车体内部时构成的阻力。

17、诱导阻力：空气升力在水平方向的投影。

18、空气升力：由于流经车顶的气流速度大于流经车底的气流速度，使得车底的空气压力大于车顶，从而空气作用在车身上的垂直方向的压力形成压差，这就是空气升力。

19、摩擦阻力：由于空气粘性作用在车身表面产生的切向力的合力在行驶方向的分力。

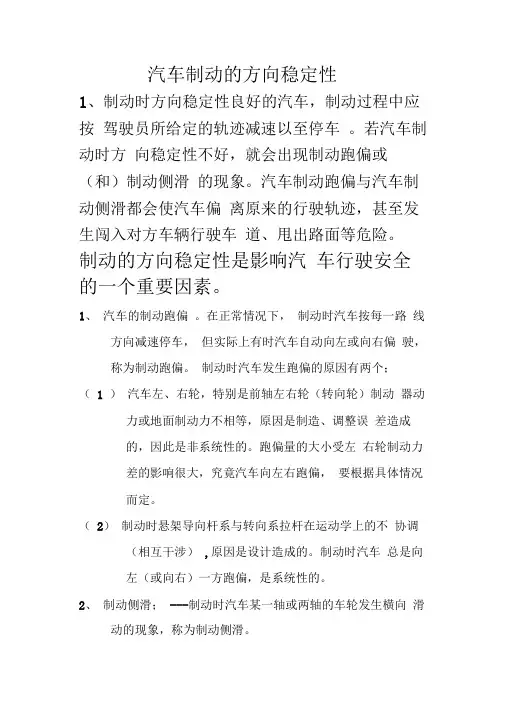

汽车制动的方向稳定性1、制动时方向稳定性良好的汽车，制动过程中应按驾驶员所给定的轨迹减速以至停车。

若汽车制动时方向稳定性不好，就会出现制动跑偏或（和）制动侧滑的现象。

汽车制动跑偏与汽车制动侧滑都会使汽车偏离原来的行驶轨迹，甚至发生闯入对方车辆行驶车道、甩出路面等危险。

制动的方向稳定性是影响汽车行驶安全的一个重要因素。

1、汽车的制动跑偏。

在正常情况下，制动时汽车按每一路线方向减速停车，但实际上有时汽车自动向左或向右偏驶，称为制动跑偏。

制动时汽车发生跑偏的原因有两个；（ 1 ）汽车左、右轮，特别是前轴左右轮（转向轮）制动器动力或地面制动力不相等，原因是制造、调整误差造成的，因此是非系统性的。

跑偏量的大小受左右轮制动力差的影响很大，究竟汽车向左右跑偏，要根据具体情况而定。

（2）制动时悬架导向杆系与转向系拉杆在运动学上的不协调（相互干涉）,原因是设计造成的。

制动时汽车总是向左（或向右）一方跑偏，是系统性的。

2、制动侧滑；---制动时汽车某一轴或两轴的车轮发生横向滑动的现象，称为制动侧滑。

（1）通常情况下，由于汽车所受的侧向力较小，车轮不会发生侧滑。

所以往往车轮制动到往往车轮制动到抱死拖滑（或驱动滑转）状态时车轮才出现侧滑。

此时车轴只要遇到一点侧向力作用，便会发生侧滑现象。

（2）侧滑现象分析。

就双轴汽车来说，在紧急制动时，常会出现一根轴先抱死，随后该轴在侧向力的作用下产生侧滑，而另一轴仍与地面保持附着关系，两轴同时抱死产生侧滑的现象较少。

驱动滑转时，只有驱动轴产生侧滑。

若前轴比后轴先抱死，汽车基本上按直线行驶，但在弯道上制动时汽车失去转向能力；若后轴比前轴先抱死，且抱死时间间隔短于0.5s,汽车基本上按直线行驶，但如果抱死时间间隔大于0.5s,且车速较高时，后轴就会发生严重侧滑。

因此，为了保证汽车制动时的方向稳定性，最理想的情况是前、后车轮都处于滚动状态而不出现抱死情况。

由此可以看出,影响汽车制动时的方向稳定性的关键因素是制动力的匹配与协调。

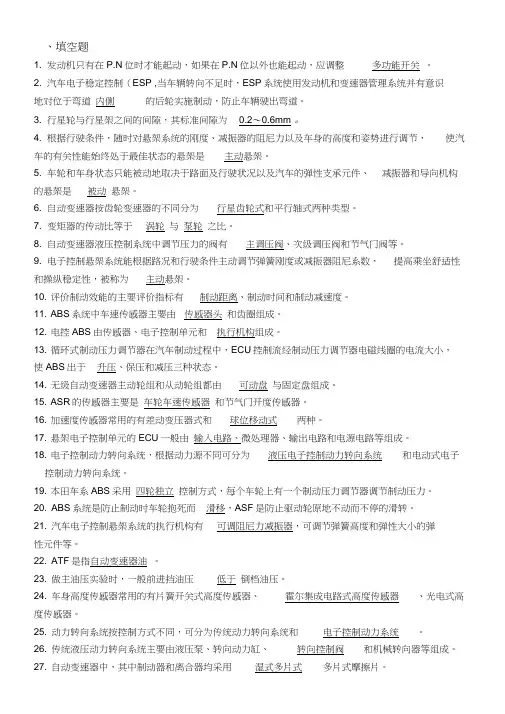

、填空题1. 发动机只有在P.N位时才能起动，如果在P.N位以外也能起动，应调整多功能开关。

2. 汽车电子稳定控制（ESP ,当车辆转向不足时，ESP系统使用发动机和变速器管理系统并有意识地对位于弯道内侧的后轮实施制动，防止车辆驶出弯道。

3. 行星轮与行星架之间的间隙，其标准间隙为0.2〜0.6mm 。

4. 根据行驶条件，随时对悬架系统的刚度、减振器的阻尼力以及车身的高度和姿势进行调节，使汽车的有关性能始终处于最佳状态的悬架是主动悬架。

5. 车轮和车身状态只能被动地取决于路面及行驶状况以及汽车的弹性支承元件、减振器和导向机构的悬架是被动悬架。

6. 自动变速器按齿轮变速器的不同分为行星齿轮式和平行轴式两种类型。

7. 变矩器的传动比等于涡轮与泵轮之比。

8. 自动变速器液压控制系统中调节压力的阀有主调压阀、次级调压阀和节气门阀等。

9. 电子控制悬架系统能根据路况和行驶条件主动调节弹簧刚度或减振器阻尼系数，提高乘坐舒适性和操纵稳定性，被称为主动悬架。

10. 评价制动效能的主要评价指标有制动距离、制动时间和制动减速度。

11. ABS系统中车速传感器主要由传感器头和齿圈组成。

12. 电控ABS由传感器、电子控制单元和执行机构组成。

13. 循环式制动压力调节器在汽车制动过程中，ECU控制流经制动压力调节器电磁线圈的电流大小，使ABS出于升压、保压和减压三种状态。

14. 无级自动变速器主动轮组和从动轮组都由可动盘与固定盘组成。

15. ASR的传感器主要是车轮车速传感器和节气门开度传感器。

16. 加速度传感器常用的有差动变压器式和球位移动式两种。

17. 悬架电子控制单元的ECU一般由输入电路、微处理器、输出电路和电源电路等组成。

18. 电子控制动力转向系统，根据动力源不同可分为液压电子控制动力转向系统和电动式电子控制动力转向系统。

19. 本田车系ABS采用四轮独立控制方式，每个车轮上有一个制动压力调节器调节制动压力。

绪论习题一．填空题：1．驱动防滑转系统是通过调节驱动车轮的牵引力来实现驱动车轮滑转控制的. 2．车轮和车身状态只能被动地取决于路面及行驶状况以及汽车的弹性支承元件、减振器和导向机构的悬架是被动式悬架。

3．根据行驶条件,随时对悬架系统的刚度、减振器的阻尼力以及车身的高度和姿式进行调节,使汽车的有关性能始终处于最佳状态的悬架是主动悬架。

4．仅对减振器的阻尼力进行调节,有些还对横向稳定器的刚度进行调节的悬架是半主动悬架。

（答案）5．悬架系统的调节方式有机械式、和电子式两种。

二．单项选择题1．液力自动变速器的缩写为（) 。

A．AT B．MT C．CVT D．TCS2．手动式机械变速器的缩写为( ) 。

A．AT B．MT C．CVT D．TCS3．无级变速器的缩写为（）。

A．AT B．MT C．CVT D．TCS4．牵引力控制系统的缩写为（) 。

A．AT B．MT C．CVT D．TCS5．防抱死制动系统的缩写为( ）。

A．ABS B．ASRC．CVT D．TCS6．电控驱动防滑控制系统的缩写为( ）。

A．ABS B．ASR C．CVT D．TCS三．判断改错题：1．ABS 是在制动过程中通过调节制动轮缸(或制动气室）的制动压力使作用于车轮的制动力矩受到控制，而将车轮的滑动率控制在较为理想的范围内。

（√）2．ABS 防止车轮被制动抱死，避免车轮在路面上进行纯滑移,提高汽车在制动过程中的方向稳定性和转向操纵能力,缩短制动距离。

( √)3 ．ASR 防止汽车在加速过程中打滑，特别是防止汽车在非对称路面或在转弯时驱动轮的空转，以保持汽车行驶方向的稳定性,操纵性和维持汽车的最佳驱动力以及提高汽车的平顺性．（√）４．转向控制主要包括动力转向和四轮转向控制．( √）5．理想的动力转向系统应在高速行驶时助力作用大，以保证驾驶员有足够的路感．（×）改：理想的动力转向系统应在高速行驶时无助力或助力很小，以保证驾驶员有足够的路感．6．动力转向的目的是使转向操纵轻便，提高响应特性．（√）7．理想的动力转向系统应在停车和低速状态时能提供足够的助力．（√)8．理想的动力转向系统的助力应随转速的增加而增加．( ×)改：理想的动力转向系统的助力应随转速的增加而减小四．简答题1．汽车底盘电子控制与液压控制相比具有如下明显的优势：2．目前防抱死制动系统技术的发展趋势是什么？3．ASR 的基本功能是什么？4．悬架系统作用是什么？绪论答案四．简答题1．汽车底盘电子控制与液压控制相比具有如下明显的优势:1)实现复杂多样的控制功能2）极大地简化结构，减少生产投资及种种困难。

汽车理论模拟试卷一1．分析影响汽车燃油经济性的主要因素，并分析汽车传动系统相关参数对汽车燃油经济 性的影响。

（15分）2．试分析汽车质心的位置对汽车的动力性、制动性和稳态转向特性的影响。

(15分)3．试说明轮胎滚动阻力的定义，产生机理和作用形式。

(5分)4．如何在不改变质心位置、轴距、轮距和轮胎类型的情况下，纠正汽车过大的不足转向特性。

举出3种改善其稳态转向特性的方法。

(30分)5．分析影响汽车制动性的主要因素，并从原理上分析ABS 如何可以提高汽车的制动性 （15分）6．图1为Skyhook 悬架的车身单质量系统模型，请回答以下问题。

(1)写出Skyhook 悬架车身垂直位移z 对路面输入q 的频率响应函数和幅频特性表达式。

（5分）(2)设上述系统的幅频特性qz 用双对数坐标表示如图2所示，路面不平度系数3601048.41)(m n G q -⨯=，参考空间频率101.0-=m n 。

设车速u=60km/h ，计算O.1—10HZ 频率范围内车身加速度的均方根值z σ。

（10分）参考答案：1. 汽车等速百公里油耗的公式为g u Pb Q a s ρ02.1=或Ts CFb Q η=其中，C 为常数，F 为行 驶阻力。

由上述分析可知，汽车燃油经济性和发动机燃油消耗率成正比，和行驶阻力成正比，和传动效率成反比。

发动机的燃油消耗率，一方面和发动机的种类，涉及制造水平有关；另一方面又和汽 车行驶时发动机的负荷率有关。

负荷率低时，燃油消耗率b 增大。

传动系统的参数有三个，一是最大、最小传动比，二是档位数目、三是各档位之间的 分布规律。

最小传动比影响到最高车速以及发动机的负荷率，最小传动比的合理选择可以使得汽 车高速时的发动机负荷率高，提高燃油经济性。

档位数目越多，提高了发动机在最经济工况下工作的可能性，有利于提高燃油经济性。

各档位之间的分布，采用等比分布的车辆，可以提高汽车的加速能力。

但是目前大多 利用非等比级数来分配传动比。

汽车制动跑偏故障的诊断与检修摘要：随着经济的迅速发展，公路运输日益繁忙，车流量不断增多，高速运行成为时代的要求。

汽车制动性能直接关系到交通安全，重大交通事故往往与制动距离太长，紧急制动时发生侧滑等情况有关，随着汽车行驶速度的提高，制动性能对保障交通安全尤显重要。

本文试图通过对汽车制动跑偏的分析判断与检修，找出防止和判断汽车跑偏的有效方法。

关键词：制动稳定性跑偏判断检修论文内容：一、制动稳定性制动稳定性是指制动时汽车的方向稳定性，通常用制动时汽车按给定轨迹行驶的能力来评价，即汽车制动时维持直线行驶或预定弯道行驶的能力。

制动稳定性良好的汽车，在试验时不会产生不可控制的效能使汽车偏离一定宽度的试验通道。

我国安全法规中对制动稳定性有相应规定：车辆紧急制动时，任何部位不得超出试车宽度2.5米。

汽车丧失制动稳定性通常表现为制动跑偏和车辆侧滑现象，特别是后轴侧滑，是造成交通事故的重要原因，随着现代汽车车速不断提高，汽车稳定性将成为影响交通安全的重要因素。

汽车跑偏是指汽车制动时不能按直线方向减速或停车，而无控制地向左或右偏驶的现象。

汽车制动时，出现某一轴或两轴的车轮相对地面同时发生横向移动的现象称为制动侧滑现象。

产生制动跑偏的主要原因是汽车左右车轮制动器制动力增长快慢不一致或左右轮制动力不等，（特别是左右转向轮），为了控制制动跑偏，在安全法规中对左右车轮制动力的平衡有相应要求：在制动增长全过程中，左右轮制动力差与该轴左右轮中制动力大者之比对前轴不大于20％，对后轴不得大于24％。

制动跑偏经过维修调整是可以消除的，侧滑最危险的情况是在高速制动时后轴发生侧滑，这时汽车常发生不规则的急剧回转运动，使之部分地或完会失去操纵。

但是即使技术状况符合要求的汽车，在较高车速或溜滑的路面上制动时也可能发生后轴侧滑。

跑偏与侧滑是有联系的，严重的跑偏常会引起后轴侧滑，易于发生侧滑的汽车也有加剧汽车跑偏的。

初级试题一、选择题：1. 采用非独立悬架的汽车，其车桥一般是( )。

A．断开式 B．整体式 C．A，B均可 D．与A，B无关2. 引起车辆顶起失效的几何参数为〔〕A．后悬B．最小离地间隙C．接近角D．离去角3. 汽车结构方面影响燃油经济性的因素没有下面哪项〔〕A．汽车外形与轮胎 B．汽车尺寸和质量 C．传动系D．附着面积4. 柴油发动机与汽油发动机相比，没有以下哪个系统〔〕A．燃油供应系 B．起动系C．点火系D．润滑系5. 制动防抱死系统,目的是充分利用轮胎与地面间的( )A．附着力B．制动力C．牵引力D．侧滑力6.调节器的作用是在发电机工作时，保持其输出〔〕的稳定。

A．电流B．电压C．电流和电压D．电流或电压7.当金属保险器断开时，为了不致造成全车灯光熄灭，汽车上装有〔〕。

A．辅助电源B．电磁开关C．灯光继电器D．启动开关8.离合器的从动局部包括( )。

A．离合器盖 B．压盘 C．从动盘 D．压紧弹簧9．为了提高汽车的经济性，变速器宜采用〔〕A、2个档位B、3个档位C、档位越少越好D、适当增加档位10.为了提高传动轴的强度和刚度，传动轴一般都做成( )。

A．空心的 B．实心的 C．半空、半实的 D．无所谓11．汽车驱动桥主要由〔〕、差速器、半轴和驱动壳等组成。

A、主减速器B、传动轴C、转动盘D、转向器12.下面哪种阻力不属于汽车在水平路面上行驶时受到的阻力〔〕A．滚动阻力 B.空气阻力 C.坡度阻力D.加速阻力13.蓄电池在汽车上的主要作用是〔〕A.用来充电B.用来吸收发动机的过电压，保护电子元件C.用来给起动机供电，启动发动机D.做备用电源二、填空题：1．汽车通常由发动机、底盘、车身、电气局部等四局部组成。

2．汽车底盘主要由传动系、行驶系、转向系、制动系等组成。

3. 万向传动装置一般由传动轴和万向节组成。

4. 任何制动系都由供能装置、传动装置、控制装置和制动器等四个根本局部组成。

5．柴油机在进气行程进入气缸的是空气。
