如何快速测试定位电缆故障点

文档归纳不易，仅供学习参考电缆故障点的查找方法一旦电缆绝缘被破坏产生故障、造成供电中断后，测试人员一般需要选择适宜的测试方法和适宜的仪器，按照肯定的方法来寻找故障点，今天要讲的是故障定点方法。

1.声测法该方法是在对故障电缆施加高压脉冲使故障点放电时，通过听故障点放电的声音来找出故障点的方法。

该方法比较简单理解，但由于外界环境一般比较嘈杂，干扰很大，有时很难分辩出真正的故障点的声音。

2.声磁同步法这种方法也需对故障电缆施加高压脉冲使故障点放电。

当向故障电缆中施加高压脉冲信号时，在电缆的周围就会产生一个脉冲磁场信号，同时因为故障点的放电又会产生一个放电的声音信号，由于脉冲磁场信号传播的速度比较快，声音信号传播的速度比较慢，它们传到地面时就会有一个时间差，用仪器的探头在地面上同时接收故障点放电产生的声音和磁场信号，测量出这个时间差，并通过在地面上移动探头的位置，找到这个时间差最小的地方，其探头所在位置的正下方就是故障点的位置。

用这种方法定点的最大优点就是：在故障点放电时，仪器有一个明确直观的指示，从而易于排出环境干扰；同时这种方法定点的精度较高〔<0.1m〕，信号易于理解、区分。

3.音频信号法此方法主要是用来探测电缆的路径走向。

在电缆两相间或者和金属护层之间〔在对端短路的情况下〕参加一个音频电流信号，用音频信号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属性短路的两者之间参加音频电流信号后，音频信号接收器在故障点正上方接收到的信号会突然增强，过了故障点之后音频信号会明显减弱或者消逝，用这种方法可以找到故障点。

这种方法主要用于查找金属性短路故障或距离比较近的开路故障的故障点〔线路中的分布电容和故障点处电容的存在可以使这种较高频率的音频信号得到传输〕。

对于故障电阻大于几十欧姆以上的短路故障或距离比较远的开路故障，这种方法不再适用。

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

电缆故障定位的方法，如何快速精准的定位?
如今电缆已经成为电力供应的主要设备，采用电缆供电可以节省空间、美化城市环境，供电可靠性更高。

但是电缆发生故障在所难免，当电缆出现问题故障时，尤其是深入地下的地埋电缆，是无法看到电缆故障位置的。

这就导致了在电缆故障抢修过程中，对故障位置的确定需要花费的时间较多，对电缆的抢修进度造成了影响。

如何安全、快速的确定电缆故障的范围、故障点，以防止客户无电供电或出现其他的安全隐患问题。

电力电缆故障精准定位必不可少。

传统的查电缆故障的方法是通过望（观察电缆上方地面相关设备有无异常）、问（询问附近人有没有发现异常现象）、闻（让警犬循着焦油方向去找故障点）、切（用故障测试车定位故障点）。

公众智能自主研发出G ZF1-I OOOA型高压电缆故障预警与精确定位系统基于行波定位原理，采用卫星/光纤精确授时，在电缆发生故障后，快速精确定位故障点，帮助检修人员快速找到故障点并排除故障，减少不必要的停电时间。

系统需要在目标电缆终端接头安装两台故障定位在线监测装置，各装置以卫星/光纤方式同步时钟，通过安装在目标电缆接头本体/接地线上的行波传感器耦合故障信号，结合安装在目标电缆接头本体/接地线上的故障电流传感器记录电缆发生故障时的本体电流变化趋势及波形数据,进一步在云服务器根据监测装置采集到的行波脉冲信号和时标信息计算故障点位置。

想检测电线的故障断点在哪？这几种方法值得收藏想检测电线电缆出现故障的断点在哪，小编在电气服务云平台上总结了一下几种方法，希望对您有帮助！（1）万用表检测法首先是把不通的整根线缆一端接到强电的火线上，另一端置空。

把万用表拨到AC2V档上，从线缆接电端开始，一边捏住黑色笔笔尖，一边将红色笔沿着导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V左右。

当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏，大约是原来电压的十分之一，从该位置向前（火线接入端）的大约15cm处即是断点所在。

（2）感应式电笔检测法感应试电笔，就是带着一个电子屏幕，可以检测电压和通断的设备。

首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失时，即可判断断点在该检测点处，误差最多不超过10cm。

需要注意的是：断点电线周围的电缆不能带有电源。

另外要提醒的是，此法不是万能，短电缆效果明显，电缆越长效果越不好。

（3）使用音频探测仪音频探测仪是一种利用单频或复频信号，可测试线路的连续性，来识别线路故障的仪器。

能在连接任何交换机、路由器、PC终端的情况下直接找线。

在追踪电缆线路时，无需剥开线路外皮，简单、快捷，并可以判别线路断点的位置。

（4）电缆故障测试仪是一套综合性的电缆故障探测仪器，能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

（5）折线检测法把有断点的电线一端接万用表的黑表笔，另一端接红表笔。

万用表打在电阻200Ω档。

在最有可能断线的地方（比如经常弯曲点）来回折弯。

如万用表显示忽通忽断时，此处即为断点。

还不能判断，则需从电缆的一端开始折弯，直到找到断点。

此法适用于较短的电缆。

如何使用电缆故障测试仪进行电缆路径寻测使用电缆故障测试仪可以快速找到电缆的故障点，方便进行电力检修工作，因此电缆故障测试仪是很多输配电的电力工作者经常需要使用到的设备，使用电缆故障测试仪进行进行电缆路径寻测工作是电力工作者经常需要使用到的项目，本文就以YTC630A电缆故障测试仪为例，来给大家简单介绍如何使用电缆故障测试仪进行电缆路径寻测。

操作步骤：步骤1 将高压冲闪线一端插入路径/故障定位仪的“探棒”接口，另一端插入路径传感器的信号接口。

步骤2 将“定点/路径”模式开关切换到“路径”模式然后打开路径/故障定位仪的电源开关，开机8秒内显示电池电量（电量低于“7”时需更换电池！）。

步骤3 “峰值法/谷值法”一般选用“峰值法”。

步骤4 将“磁（路径）增益”顺时针旋转，直到不能旋转。

步骤5 从始端开始，绕过障碍物，在电缆可能铺设的位置找寻电缆的走向。

方法如下：将竖直天线与地面保持垂直，在可能出现电缆的位置呈“S”形行走，当向某一个方向连续移动时信号增强，继续朝此方向移动直到信号达到最强点，停在此处，然后在保持竖直天线与地面垂直的同时，旋转水平天线，当信号最强时，电缆即在天线的正下方，并且沿与水平天线垂直的方向延伸。

峰值法寻找路径时，在同一空间位置上，水平天线越垂直电缆走向，信号越强；当水平天线始终垂直电缆走向时，距离电缆越近，信号越强。

沿着垂直电缆的方向前进，当某点处信号较强，而附近两边信号较弱，呈现“A”型变化规律时，则较强点即为电缆正上方。

谷值法寻找路径时，保持竖直天线与地面垂直，在离地等高的平面上，向各个方向平移路径传感器，当某点处信号较弱，而附近两边信号较强，稍远的两边均减弱，呈现“M”型的变化规律时，则较弱点即为电缆的正上方。

如需对电缆的埋深测试，可以采用４５°角法测试。

测试深度时，仪器的设置与谷值法的设置相同，首先找到电缆正上方，并且明确电缆走向后，在电缆正上方将路径传感器向与电缆走向垂直的方向倾斜４５°角。

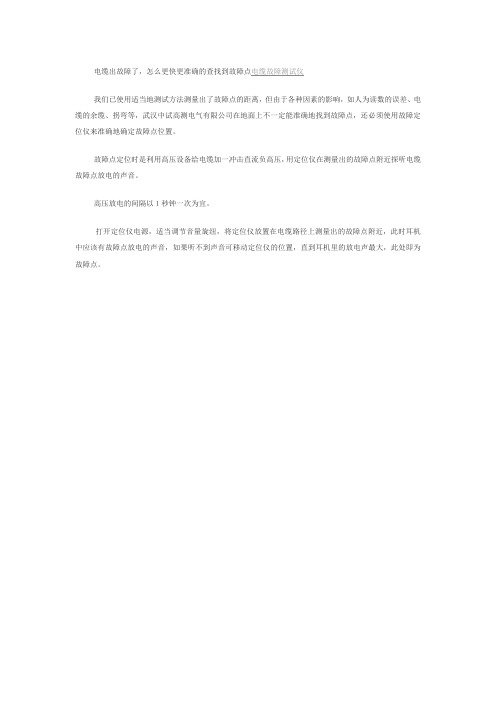

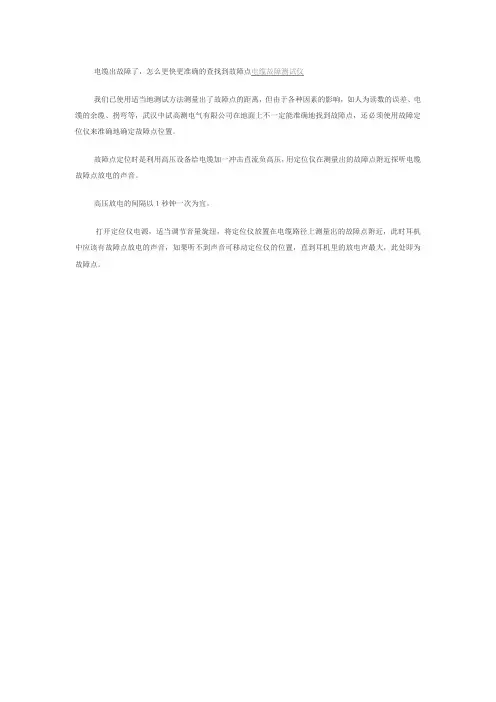

电缆出故障了，怎么更快更准确的查找到故障点电缆故障测试仪
我们已使用适当地测试方法测量出了故障点的距离，但由于各种因素的影响，如人为读数的误差、电缆的余缆、拐弯等，武汉中试高测电气有限公司在地面上不一定能准确地找到故障点，还必须使用故障定位仪来准确地确定故障点位置。

故障点定位时是利用高压设备给电缆加一冲击直流负高压，用定位仪在测量出的故障点附近探听电缆故障点放电的声音。

高压放电的间隔以１秒钟一次为宜。

打开定位仪电源，适当调节音量旋纽，将定位仪放置在电缆路径上测量出的故障点附近，此时耳机中应该有故障点放电的声音，如果听不到声音可移动定位仪的位置，直到耳机里的放电声最大，此处即为故障点。

电缆故障精确定点的四大方法
电缆故障精确定点通常按以下4个步骤的顺序进行:
1、判断故障点类型
根据故障的性质，电缆故障可以分为低电阻接地或短路故障，高电阻接地或短路故障、断线故障、断线并接地故障和闪络性故障。

2、根据故障类型选择合适方法及相应的仪器
针对不同的故障类型采用不同的测试方法对其进行测试。

例如针对高阻故障可以使用冲闪法来定位故障位置。

3、粗测定位
粗测定位方法有电桥法、波反射法两种。

目前波反射法定位仪较普及。

但是有几种电缆故障很难用波反射法查找，比如高压电缆护套绝缘缺陷点、钢带铠装低压力缆、pvc电缆和短电缆都无法被定位。

另外，一些高阻击穿点在冲击电压下无法击穿，也难以定位。

4、精确定点。

电缆故障可以采用以下四大方法进行精确定点：
(1) 声测法：它是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头拣拾地震波信号并放大后通过耳机或表头输出。

(2) 跨步电压法：它主要针对对电缆外护套绝缘有要求的外护套接地故障定点，现在对部分直埋的无铠装的低压电缆、电线芯线接地故障、也可以采用跨步电压法定点。

(3) 电磁法及音频法：用电磁波定点或采用音频法定点，即是利
用电缆故障的前后点电磁波信号或音频信号的变化来确定故障点。

(4) 声磁同步法：是将声测法与电磁波法综合应用。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

电缆故障的精确定位一、声测法：声测法是电缆故障定点的主要方法，多用于测试高阻、闪络性故障和部分低阻故障。

使用的设备与冲闪法相同，采用声电转换器将很小的震动波转换成电信号进行放大处理，用耳机来侦听，听测出最响点即位故障点位置。

二、声磁同步法：在实际测试中，环境噪声的干扰增加了声测法准确辨别的难度，由于故障点放电时，除了产生放电声外，还会产生高频电磁波向地面传播，通过同时接收声波和电磁波方法来判断当前的声波是否由故障点放电引起，这就是声磁同步法。

它是对声波测试方法的改进，提高抗干扰能力。

定点环境不可避免存在各种连续噪声和脉冲冲击噪声的干扰。

目前单纯的声测法定点仪已经被淘汰，取而代之的是声磁同步法定点仪。

此类仪器通过观察在现场接收电缆被冲击高压击穿时的辐射电磁波和故障点的震动声波同步与否来人为排除现场噪声干扰，利用故障点震动声音的最大点确定精确故障点位置。

尽管此法定点精度不高，一般也能满足要求。

国内大多数厂家生产的定点仪均属此类方法。

少数厂家也在液晶屏幕上显示电磁波与地震波的时间差来精确判断故障点位置，这无疑是一重大改进。

DDY-3000数显同步电缆故障定点仪具备了查找电缆路径、声磁同步法和显示声磁时间差法的全部优点，并且将声磁时间差转换为定点探头与电缆故障点的实际距离数，并在液晶屏上直接显示出来。

在液晶屏上利同时显示故障距离、电磁信号大小、声波信号大小、同时具有存储记录功能，在故障点正上方，地震波声音最大（此时的地震波声音大小变化已不重要），读数最小，而且此读数就是故障点距地面的埋设深度。

在故障点正上方，探头无论左右移动还是前后移动，但读数都会变大，尽管地震波声音变化不明显。

也就是说，此功能在现场同时也实现了对电缆路径的精确判断。

所以，DDY-3000数显同步电缆故障定点仪是目前国内同类型产品中功能最全，抗干扰能力最强、定点最准确的电缆故障精确定位仪。

DDY-3000电缆故障定位仪采用本公司所独创的电缆定点新理论。

电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。

然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。

因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。

一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。

若线路短路情况严重，破坏性也会比较大。

2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。

接地故障可分为铜柱接地故障和直接接地故障。

3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。

二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。

按照故障类型的不同，测试时所需的仪器和方法也会不同。

在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。

2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。

3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。

4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。

三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。

该方法需要在一端进行直流电压或交流电源测试。
