实现SPI通信的几种方法详解

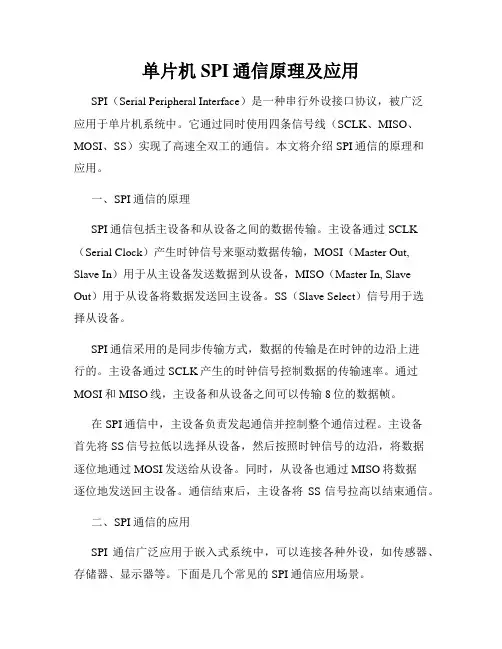

单片机SPI通信原理及应用SPI（Serial Peripheral Interface）是一种串行外设接口协议，被广泛应用于单片机系统中。

它通过同时使用四条信号线（SCLK、MISO、MOSI、SS）实现了高速全双工的通信。

本文将介绍SPI通信的原理和应用。

一、SPI通信的原理SPI通信包括主设备和从设备之间的数据传输。

主设备通过SCLK （Serial Clock）产生时钟信号来驱动数据传输，MOSI（Master Out, Slave In）用于从主设备发送数据到从设备，MISO（Master In, Slave Out）用于从设备将数据发送回主设备。

SS（Slave Select）信号用于选择从设备。

SPI通信采用的是同步传输方式，数据的传输是在时钟的边沿上进行的。

主设备通过SCLK产生的时钟信号控制数据的传输速率。

通过MOSI和MISO线，主设备和从设备之间可以传输8位的数据帧。

在SPI通信中，主设备负责发起通信并控制整个通信过程。

主设备首先将SS信号拉低以选择从设备，然后按照时钟信号的边沿，将数据逐位地通过MOSI发送给从设备。

同时，从设备也通过MISO将数据逐位地发送回主设备。

通信结束后，主设备将SS信号拉高以结束通信。

二、SPI通信的应用SPI通信广泛应用于嵌入式系统中，可以连接各种外设，如传感器、存储器、显示器等。

下面是几个常见的SPI通信应用场景。

1. 驱动显示器SPI通信常用于连接液晶显示器或OLED显示器。

通过SPI总线，主设备可以向显示器发送显示内容的数据，控制显示器的刷新和切换。

同时，显示器也可以向主设备发送触摸或按键等操作的数据。

2. 连接存储器SPI通信可以连接各种存储器，如闪存、EEPROM等。

主设备可以通过SPI总线读取和写入存储器中的数据，实现数据的存储和读取功能。

3. 模拟数字转换器（ADC）SPI通信可以连接ADC芯片，用于将模拟信号转换为数字信号。

主设备通过SPI总线请求ADC芯片进行采样，并接收转换后的数字信号。

串行外设接口SPI通信协议详解什么是SPI？SPI的英文全称为Serial Peripheral Interface，顾名思义为串行外设接口。

SPI是一种同步串行通信接口规范，主要应用于嵌入式系统中的短距离通信。

该接口由摩托罗拉在20世纪80年代中期开发，后发展成了行业规范。

SPI通信的4种工作模式SPI通信中有4种不同的操作模式，不同的从机设备可能在出厂时就被设置好了某种模式，并且无法更改。

但是SPI通信必须处于同一种模式下才能进行。

因此我们应该对自己手里的SPI主机设备进行模式的配置，也就是通过CPOL(时钟极性)和CPHA(时钟相位)来控制SPI主设备的通信模式，具体如下：时钟极性(CPOL)定义了SCLK时钟线空闲状态时的电平：1.CPOL=0，即SCLK=0，表示SCLK时钟信号线在空闲状态时的电平为低电平，因此有效状态为高电平。

2.CPOL=1，即SCLK=1，表示SCLK时钟信号线在空闲状态时的电平为高电平，因此有效状态为低电平。

时钟相位(CPHA)定义了数据位相对于时钟线的时序(即相位)：1.CPHA=0，即表示输出(out)端在上一个时钟周期的后沿改变数据，而输入(in)端在时钟周期的前沿(或不久之后)捕获数据。

输出端保持数据有效直到当前时钟周期的尾部边缘。

对于第一个时钟周期来说，第一位的数据必须在时钟前沿之前出现在MOSI线上。

也就是一个CPHA=0的周期包括半个时钟空闲和半个时钟置位的周期。

2.CPHA=1，即表示输出(out)端在当前时钟周期的前沿改变数据，而输入(in)端在时钟周期的后沿(或不久之后)捕获数据。

输出端保持数据有效直到下一个时钟周期的前沿。

对于最后一个时钟周期来说，从机设备在片选信号消失之前保持MISO信号线有效。

也就是一个CHPA=1的周期包括半个时钟置位和半个时钟空闲的周期。

Note：此处的前沿和后沿的意思表示在每个周期中第一个出现的边沿和最后一个出现的边沿。

单片机SPI通信实现SPI（Serial Peripheral Interface）是一种常见的串行通信接口，它用于在电子设备之间进行数据传输。

在单片机中，SPI通信常用于连接外部设备，如传感器、存储器或其他微控制器。

本文将介绍如何在单片机中实现SPI通信。

一、SPI通信的基本原理SPI通信包括一个主设备（MCU）和一个或多个从设备之间的通信。

通常，SPI使用四根信号线实现通信：1. 时钟线（SCLK）：用于主设备提供时钟信号，同步主设备和从设备的数据传输。

2. 主输出，从输入线（MISO）：用于主设备发送数据给从设备，并由从设备接收数据。

3. 主输入，从输出线（MOSI）：用于主设备接收从设备发送的数据。

4. 片选线（SS）：用于选择与主设备通信的特定从设备。

SPI通信是全双工的，意味着主设备和从设备可以同时发送和接收数据。

通信的过程如下：1. 主设备发送时钟信号给从设备。

2. 主设备通过MOSI线发送数据给从设备。

3. 从设备通过MISO线接收主设备发送的数据。

4. 从设备可以通过MISO线发送数据给主设备。

二、硬件设置在单片机中实现SPI通信，需要根据具体芯片型号和开发板的硬件接口进行设置。

通常需配置以下参数：1. SPI模式：SPI通信有四种模式，根据通信的时钟极性和相位来确定。

要根据所连接的设备要求选择适当的SPI模式。

2. 数据位长度：确定通信中每个数据包的位数。

3. 时钟频率：选择与所连接设备的最大通信频率兼容的时钟频率。

三、代码实现以下是一个示例代码，用于在单片机中实现SPI通信：```c#include <avr/io.h>void SPI_MasterInit(){// 设置引脚方向：SCLK, MOSI和SS作为输出引脚，MISO作为输入引脚DDRB = (1 << DDB5) | (1 << DDB3) | (1 << DDB2);// 使能SPI，并设置为主设备模式，设置时钟频率为fck/4SPCR = (1 << SPE) | (1 << MSTR);}void SPI_MasterTransmit(uint8_t data){// 启动数据传输SPDR = data;// 等待传输完成while (!(SPSR & (1 << SPIF)));}int main(void){// 初始化SPI主设备SPI_MasterInit();// 主设备发送数据SPI_MasterTransmit(0x55); // 发送0x55 return 0;}```以上代码是一个简单的SPI主设备配置和数据发送的示例，具体代码实现需要根据所使用的单片机型号和开发环境进行相应修改。

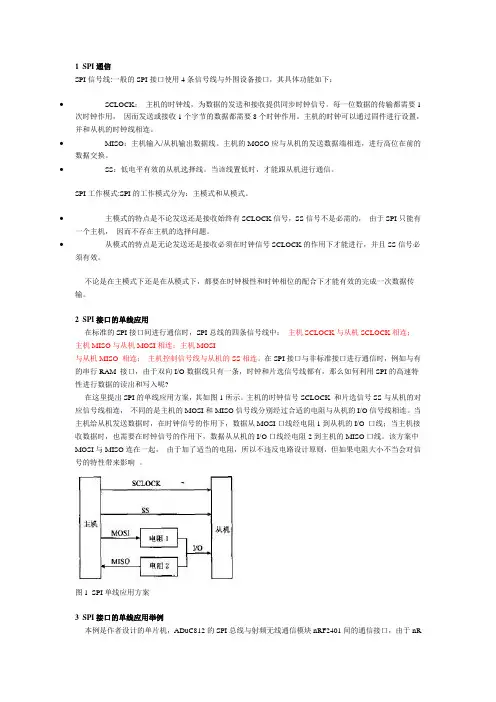

1 SPI通信SPI信号线:一般的SPI接口使用4条信号线与外围设备接口，其具体功能如下：∙SCLOCK：主机的时钟线，为数据的发送和接收提供同步时钟信号。

每一位数据的传输都需要1次时钟作用，因而发送或接收1个字节的数据都需要8个时钟作用。

主机的时钟可以通过固件进行设置，并和从机的时钟线相连。

∙MISO：主机输入/从机输出数据线。

主机的MOSO应与从机的发送数据端相连，进行高位在前的数据交换。

∙SS：低电平有效的从机选择线。

当该线置低时，才能跟从机进行通信。

SPI工作模式:SPI的工作模式分为：主模式和从模式。

∙主模式的特点是不论发送还是接收始终有SCLOCK信号，SS信号不是必需的，由于SPI只能有一个主机，因而不存在主机的选择问题。

∙从模式的特点是无论发送还是接收必须在时钟信号SCLOCK的作用下才能进行，并且SS信号必须有效。

不论是在主模式下还是在从模式下，都要在时钟极性和时钟相位的配合下才能有效的完成一次数据传输。

2 SPI接口的单线应用在标准的SPI接口间进行通信时，SPI总线的四条信号线中：主机SCLOCK与从机SCLOCK相连；主机MISO与从机MOSI相连；主机MOSI与从机MISO 相连；主机控制信号线与从机的SS相连。

在SPI接口与非标准接口进行通信时，例如与有的串行RAM 接口，由于双向I/O数据线只有一条，时钟和片选信号线都有，那么如何利用SPI的高速特性进行数据的读出和写入呢?在这里提出SPI的单线应用方案，其如图1所示。

主机的时钟信号SCLOCK 和片选信号SS与从机的对应信号线相连，不同的是主机的MOSI和MISO信号线分别经过合适的电阻与从机的I/O信号线相连。

当主机给从机发送数据时，在时钟信号的作用下，数据从MOSI口线经电阻1到从机的I/O 口线；当主机接收数据时，也需要在时钟信号的作用下，数据从从机的I/O口线经电阻2到主机的MISO口线。

该方案中MOSI与MISO连在一起，由于加了适当的电阻，所以不违反电路设计原则，但如果电阻大小不当会对信号的特性带来影响。
