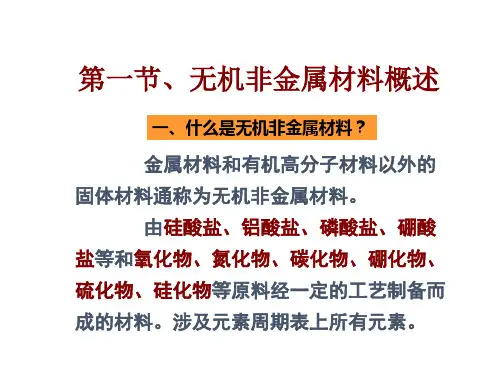

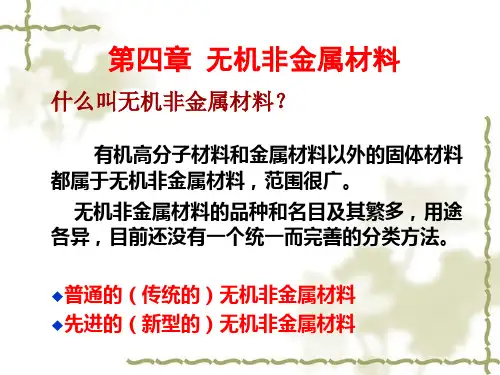

无机非金属材料概论
- 格式:doc
- 大小:123.00 KB
- 文档页数:11
陶瓷1、传统陶瓷的分类:日用陶瓷、美术陶瓷、建筑卫生陶瓷、工业陶瓷2、近代陶瓷(在工艺方面:成型、干燥、施釉、烧成及设备环节先进)的分类:先进陶瓷、特种陶瓷、功能陶瓷3、陶器与炻器、瓷器的区别:吸水率不同,瓷器吸水率都<1%,陶器的吸水率>3%,介于两者之间的叫做炻器。
4、现在的三大材料:钢铁、塑料、陶瓷陶瓷的构成特点:多为金属氧化物。
共价键、离子键。
基本单元是()。
陶瓷的相组成主要是:晶体、玻璃质、气孔。
陶瓷外在的共同特点是:耐腐蚀、耐高温、硬;但脆、易碎。
5、影响原料选用的原则:物尽其用、生产工艺过程、原料的标准化、就地取材。
6、粘土类原料:高岭石、蒙脱石、伊利石、叶蜡石。
7、粘土的作用:陶瓷生产的主要原料,主体化学成分是二氧化硅、三氧化二铝和水,具有独特地可塑性和结合性,调水后成为软泥,能塑造成型,烧成后变得致密坚硬。
8、石英(莫氏硬度7)的作用:瘠性原料,在坯体中呈多尖角棱状,提供生坯水分快速排出的通道,增加生坯的渗水性,有利于施釉工艺,缩短坯体的干燥时间,减少坯体的干燥收缩率。
高温下部分熔解于液相中,提高液相粘度。
未熔化的石英颗粒构成坯体的骨架,起增强作用,减少坯体变形的可能性(最主要的)。
9、长石类原料:钾长石、钠长石、钙长石、钡长石等。
作用:作为熔剂使用,降低产品的烧成温度。
1)长石熔化温度低,熔融温度范围宽,形成液相粘度大,使坯体在高温下不易变形,提高烧成合格率。
2)熔化后形成的液相填充坯体空隙,减少气孔率,增大致密度,提高坯体的机械强度、透光性能和介电性能。
3)瘠性物质,,提高坯体的疏水性,从而提高干燥速度。
10、氧化钴(天蓝色);氧化镍---(玻璃紫色、陶瓷黄褐色)----氧化锰;氧化铁(玻璃棕色、氧化气氛砖红色,还原气氛灰绿色);氧化铬(绿色);氧化铜(玻璃蓝色、氧化气氛蓝-绿,还原气氛红-紫)11、哪些原料需要煅烧?石英、滑石、氧化锌煅烧的作用:1)帮助碎化原料,石英岩质地坚硬,粉碎困难,利用石英573晶型转变发生体积效应,提前预烧然后急冷,产生内应力,原料变脆,从而提高粉碎效率。
2)改变结构形态,使滑石的片状结构变成粒状,减少坯体的变形和开裂3)减小坯料收缩,预烧氧化锌可改善缩釉状况;预烧粘土。
4)稳定晶型,使多晶体发生晶型转变,稳定烧成过程。
12、粗碎:颚式破碎机(粉碎比4)中碎:轮碾机(粉碎比10)细碎:球磨机、行星磨、振动磨超细碎:气流磨、搅拌磨13、筛分的作用:1)使原料颗粒适于下一工序的需要,保证粒度的均匀性。
2)及时筛去已符合细度的颗粒,使粗粒充分粉碎,提高设备的粉碎效率。
3)确定颗粒的大小及其比例,限制原料中颗粒的含量,提高成品的质量。
14、合成粉料的方法:固相法、液相法、气相法15、坯料类型:注浆料(28-35%),可塑料(18-25%),干料(8-15%)16、坯料的质量要求:配料准确称量、各组分均匀、合理的粒度分布和细度、空气含量少。
17、触变性:在陶瓷中当将泥浆或泥料静置时变稠或变硬,在振动或揉练作用下又成为流质或变软的性质。
18、对压制坯料的质量要求:流动性好、堆积密度大、适当含水率及水分要均匀。
19、主要成型方法:浆料成型、可塑成型、压制成型20、浆料成型:1)注浆成型:空心注浆(单面吸浆);实心注浆(双面吸浆)2)热压铸成型3)流延法成型:(超薄型瓷片)4)凝胶注模成型21、可塑成型:雕塑与拉坯、挤压成型、车坯成型、滚压成型、注射成型、旋压成型、轧膜成型22、压制成型的特点:优点,生产过程简单,坯体收缩小,致密度高,产品尺寸精确,对坯料可塑性要求高;缺点,形状复杂的制品难以成型。
23、成型后坯体所含水分以(化学结合水)、(吸附水)、(游离水)。
坯体的干燥主要是排除游离水和部分吸附水,此过程为物理排水过程。
坯体的干燥过程分为(加热阶段)、(等速阶段)、(降速阶段)、(平衡阶段)。
干燥过程中随干燥时间延长,坯体温度升高、含水率降低、体积收缩、气孔率提高、强度增加。
24、干燥方法:热空气干燥、工频电干燥、微波干燥、红外干燥。
干燥缺陷:变形和开裂。
25、釉的分类(釉料是覆盖在陶瓷坯体表面的硅酸盐玻璃层)1)按烧成温度:低温釉、中温釉、高温釉、易熔釉、难熔釉2)按制备方法:生料釉、熔块釉、盐釉、土釉3)按烧成方法:一次烧成釉、二次烧成釉釉的作用:改善陶瓷的表面性能,使制品表面光滑,对液体和气体具有不透气性,不易沾污;赋予陶瓷制品装饰功能;提高机械强度、电学性能、化学稳定性和热稳定性。
施釉方法:(1)湿法:浸釉、淋釉、喷釉(2)干法施釉26、烧成的物理化学变化1)低温阶段(室温-300):坯体产生少量收缩,气孔率有所增加2)氧化分解阶段(300-950):氧化反应,碳素、有机物及硫化铁的氧化;分解反应,化学结合水的排除,碳酸盐的分解,晶型转变及液相形成。
坯体进一步失重,气孔率增大,后期坯体强度有所增大。
3)高温阶段(950-烧成温度):玻化成瓷阶段,继续氧化分解及排水;硫酸盐的分解和高价铁的还原与分解;液相及莫来石新相的形成;新相重结晶和坯体烧结及坯釉中间层的形成。
物理变化:液相的粘滞流动填充坯体中的空隙,莫来石晶体的析出使坯体的气孔率急剧下降,收缩显著,显气孔率为0,强度和硬度增加,坯体颜色趋白。
4)冷却阶段(烧成温度---室温):在870、573左右发生石英的晶型转变由a-石英转变为-石英27、烧成缺陷:开裂、变形、气泡、釉裂、生烧、过烧、缺釉、橘釉、烟熏窑炉的分类:隧道窑、辊道窑、梭式窑、罩式窑水泥1、水泥是一种水硬性胶凝材料。
1)按水泥的用途及性能分:通用水泥:一般土木建筑工程通常采用的水泥专用水泥:专门用途的水泥。
特性水泥:某种性能比较突出的水泥。
2)通用硅酸盐水泥:a 本组分材料为符合本标准5.2.3的活性混合材料,其中允许用不超过水泥质量8%且符合本标准5.2.4的非活性混合材料或不超过水泥质量5%且符合本标准5.2.5的窑灰代替。
b本组分材料为符合GB/T 203或GB/T 18046的活性混合材料,其中允许用不超过水泥质量8%且符合本标准第5.2.3条的活性混合材料或符合本标准第5.2.4条的非活性混合材料或符合本标准第5.2.5条的窑灰中的任一种材料代替。
e 本组分材料为由两种(含)以上符合本标准第5.2.3条的活性混合材料或/和符合本标准第5.2.4条的非活性混合材料组成,其中允许用不超过水泥质量8%且符合本标准第5.2.5条的窑灰代替。
掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。
2、硅酸盐水泥熟料组分材料:硅酸盐水泥熟料、石膏(调节凝结时间,缓凝剂。
)技术要求:1)化学要求:不溶物、烧失量、三氧化硫、氧化镁、氯离子(碱含量,选择性指标)2)物理指标:凝结时间(硅酸盐水泥初凝时间不小于45min,终凝时间不大于390min. 普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝时间不小于45min,终凝时间不大于600min.);安定性:引起水泥安定性不良的原因有:熟料中游离氧化钙、方镁石过高及水泥中石膏掺加量过多3)强度指标:抗折强度、抗压强度4)细度(选择性指标):硅酸盐水泥和普通硅酸盐水泥以比表面积表示,其比表面积不小于300m2/kg;矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示,其80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。
3、生产过程:两磨一烧4、硅酸盐水泥熟料的组成主要化学成分:CaO 62%~67%SiO220%~24%Al2O34%~ 7%Fe2O3 2.5%~6%5、熟料的矿物组成硅酸三钙:3CaO·SiO2(C3S)硅酸二钙:2CaO·SiO2(C2S)铝酸三钙:3CaO·Al2O3(C3A)铁铝酸四钙:4CaO·Al2O3·Fe2O3 (C4AF)1、硅酸三钙:阿利特或A矿水化产物:水化硅酸钙(也称C-S-H凝胶)和氢氧化钙。
2、硅酸二钙:α- C2S ---β- C2S(体积膨胀10%,熟料粉化)贝利特简称B 矿水化产物:水化硅酸钙(也称C-S-H 凝胶)和氢氧化钙3、中间相铝酸三钙 (C 3A+C 12A 7)快冷时呈点滴状,慢冷时呈矩形或柱状,反光能力弱,呈暗灰色,一般称为黑色中间相铁相固溶体(C 4AF )---才利特或C 矿在反光 镜下其反射能力强,呈亮白色,并填充在A 矿与B 矿之间,也称白色中间相。
4、性能比较:28d 内绝对强度:C 3S >C 4AF >C 3A >C 2S水化速度:C 3A > C 4AF > C 3S >C 2S水化热: C 3A > C 3S > C 4AF > C 2S5、熟料的率值:1)硅率(硅酸率 SM 或n 表示)2)铝率3)石灰饱和系数(KH)(IM ≥0.64)形成C3S 、C2S 、C3A 、C4AF ,KH 越大,硅酸三钙较多(IM ﹤0.64)形成C3S 、C2S 、C2F 、C4AF6、生产硅酸盐水泥熟料的原料包括(主要原料)和(校正原料);主要原料包括:(石灰质原料)和(粘土质原料)。
32322O Fe O Al SiO )SM (n +=或3232O Fe O Al )IM (p =或1、生料在煅烧过程中的物理化学变化1)干燥(自由水蒸发)吸热100~150℃2)粘土质原料脱水吸热450℃3)碳酸盐分解强吸热900℃4)固相反应放热800~1200℃5)熟料烧结微吸热1300~1450~1300℃6)熟料冷却放热1300℃~2、碳酸盐分解:碳酸镁的分解温度始于402~480℃左右,最高分解温度700℃左右;碳酸钙在600℃时就有微弱分解发生但快速分解温度在812~928℃之间变化·可逆反应;·强吸热反应;·反应起始温度较低;·分解温度与CO2分压和矿物结晶程度有关。
3、固相反应:(1100~l200℃大量形成C3A和C4AF,C2S含量达最大值)反应特点·放热反应,固相反应的放热量约为420~500J/g;·非均相反应;·固相反应通常需要在较高温度下进行;·新生态的物质易于反应;4、熟料烧结C2S + Ca0 →C3S1300~1450~1300℃称为熟料的烧结温度。
在此温度范围内大致需要20-30%的液相量、10~20min完成熟料烧结过程。
5、熟料冷却(冷却的目的)·回收熟料余热,预热二次空气,提高窑的热效率;·迅速冷却熟料以改善熟料质量与易磨性;·降低熟料温度,便于熟料的运输、储存和粉磨。
6、急冷对改善熟料质量的作用·防止或减少C3S的分解·防止β-C2S 转化成γ- C2S·改善水泥的安定性·减少熟料中C3A结晶体,提高水泥的抗硫酸盐性能·提高熟料易磨性耐火材料定义:耐火度不低于1580的无机非金属材料。
