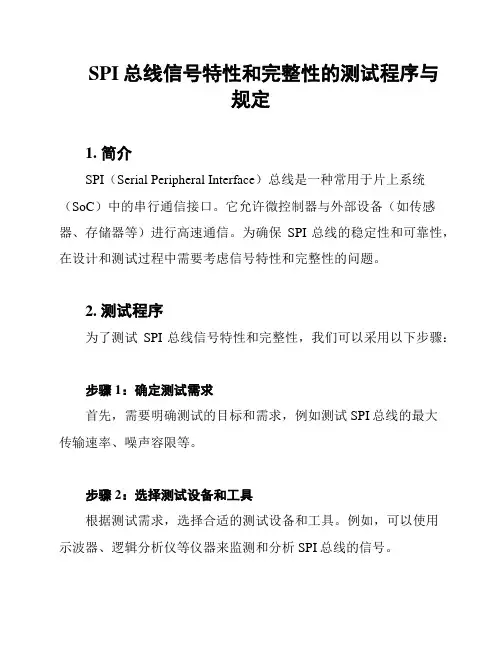

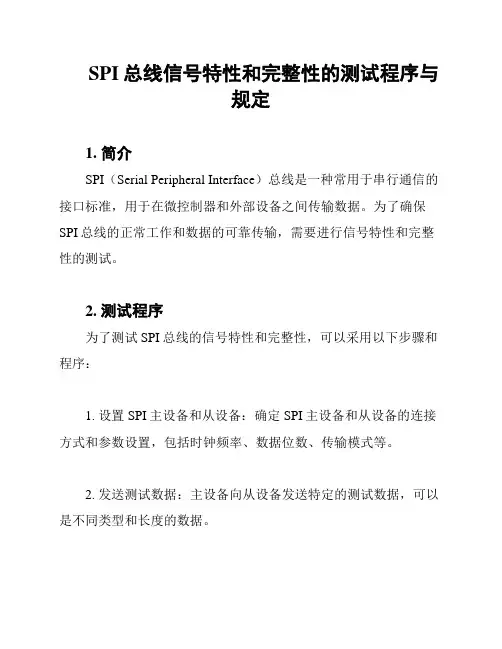

SPI总线信号特性和完整性的测试程序与规定1. 简介SPI（Serial Peripheral Interface）总线是一种常用于片上系统（SoC）中的串行通信接口。
它允许微控制器与外部设备（如传感器、存储器等）进行高速通信。
为确保SPI总线的稳定性和可靠性，在设计和测试过程中需要考虑信号特性和完整性的问题。
2. 测试程序为了测试SPI总线信号特性和完整性，我们可以采用以下步骤：步骤1：确定测试需求首先，需要明确测试的目标和需求，例如测试SPI总线的最大传输速率、噪声容限等。
步骤2：选择测试设备和工具根据测试需求，选择合适的测试设备和工具。
例如，可以使用示波器、逻辑分析仪等仪器来监测和分析SPI总线的信号。
步骤3：连接测试设备将测试设备正确连接到SPI总线上，确保信号的传输路径正确无误。
步骤4：执行测试程序编写测试程序，通过发送特定的数据和命令，观察和分析SPI总线上的信号特性和完整性。
可以使用合适的软件或硬件工具来实现测试程序。
步骤5：数据分析和结果评估根据测试结果，对SPI总线的信号特性和完整性进行分析和评估。
可以比较测试结果与规定的标准，判断SPI总线是否符合要求。
步骤6：记录和报告将测试过程、结果和评估记录下来，并撰写测试报告。
报告应包括测试目的、测试步骤、测试结果和评估等内容。
3. 规定在测试SPI总线信号特性和完整性时，需要遵守以下规定：- 选择合适的测试设备和工具，确保其性能和准确性。
- 确保测试设备与SPI总线的连接正确可靠。
- 在测试过程中，应注意测试设备的采样率和分辨率，以确保准确捕获和分析信号。
- 根据测试需求，选择合适的测试方法和参数，例如最大传输速率、信号噪声容限等。
- 将测试结果与规定的标准进行比较和评估，判断SPI总线是否符合要求。
- 记录并报告测试过程、结果和评估，以便后续分析和改进。
结论通过合适的测试程序和遵守相关规定，可以有效测试SPI总线的信号特性和完整性。
SPI总线信号完整性测试目录CONTENTS 1•信号完整性测试条件2•SPI信号完整性测试一、信号完整性测试条件1 单板/系统工作条件单板/系统工作在室温条件（20℃~27℃）单板/系统要可靠接地单板/系统上电正常工作，各模块工作均正常，30分钟后再开始测试单板/系统在轻载及满载情况下均应测试单板/系统电源稳定在额定电压±3%范围内2 测试人员要求<1>.熟悉逻辑电平及SPI总线协议的基本知识，熟练掌握示波器的使用方法；<2>.测试人员在测试操作仪器时必须穿戴防静电服、静电鞋和防静电帽；<3>.在用手持握被测电路板时必须戴防静电手套；<4>.测试人员在使用时必须要按照示波器的具体要求来操作。
3 测试手法要求1、测试点尽量不要引飞线，非引不可也要尽量短2、尽量减少探头探针与探头地线所构成的环路面积3、手不要触摸测试信号4、2个探头不能共用同一地线5、测量时，使输入信号达到最大示波器的满刻度6、测量时，示波器探头和电缆要远离潜在串扰源的地方7、测试过程中，禁止在测试环境附近打电话或使用其他有强辐射的设备，避免对测试结果产生干扰8、测量时，如果测量结果超出规格，须再次确认测试点与芯片规格，确认测量条件及测量方法无误后，更换新的PCBA板测量，若测量结果仍是Fail，则定性为Bug并与硬件/软件人员确认。
并提单至禅道Bug管理系统或Jira管理系统4 测试设备要求示波器及探头<a>.为了确保测量数据的精度，应尽量采用高输入阻抗、小电容值、高带宽的有源探头和高带宽的示波器<b>.仪器预热：为了避免温度变化带来的误差，在测试进行前，仪器需要预热30分钟。
<c>.测量前，要校准仪器<d>.测量前，保证测试仪器与被测试单板/系统共地<e>.探头和示波器的带宽要超过被测信号带宽的3倍以上<f>.示波器的采样速率至少要超过被测信号最高频率成分的2倍<g>.建议使用示波器厂家推荐的示波器和探头组合进行测量<h>.不允许在探头还连接着被测试电路时插拔探头5 测试项及标准评估根据电路原理图，遍历所有SPI总线信号，详细测试项如下表（1）~表（4）所示：信号名称测试项测试位置合格标准SPI-CSVih接收信号宿端ICdatasheetVilOvershootUndershootTrTf信号名称测试项测试位置合格标准SPI-SCLKVih接收信号宿端ICdatasheetVilOvershootUndershootTclch上升时间Tchcl下降时间Tclh高电平脉宽Tcll低电平脉宽Fsck频率表（1）SPI总线CS信号测试项及标准表（2）SPI总线SCLK信号测试项及标准信号名称测试项测试位置合格标准SPI-MOSIVih接收信号宿端ICdatasheetVilOvershootUndershootTrTftDSU数据建立时间tDH数据保持时间信号名称测试项测试位置合格标准SPI-MISOVih接收信号宿端ICdatasheetVilOvershootUndershootTrTftDSU数据建立时间tDH数据保持时间表（3）SPI总线MOSI信号测试项及标准表（4）SPI总线MISO信号测试项及标准6 测试点选择要求测试点一般选择信号宿端，尽量在芯片的输入管脚上测量，或者尽量靠近输入管脚7 测试用软件1、满足单板/系统工作在特定的功能状态、业务状态下所测到的信号才是有效信号（SPI总线有通信）2、要求有效信号能够重复出现要求3、能够满足较长时间观察的要求8 参考文件1、《示波器使用操作手册》2、《SPI总线协议》3、线路原理图、位置图及各芯片规格书二、SPI总线信号完整性测试1 SPI总线信号质量测试测试目的：验证SPI总线的信号质量是否符合芯片要求，测试指标项应根据具体芯片要求制定，具体指标有CS、SCLK、MOSI和MISO的低电平电压，高电平电压，上升沿时间，下降沿时间，上过冲和下过冲。

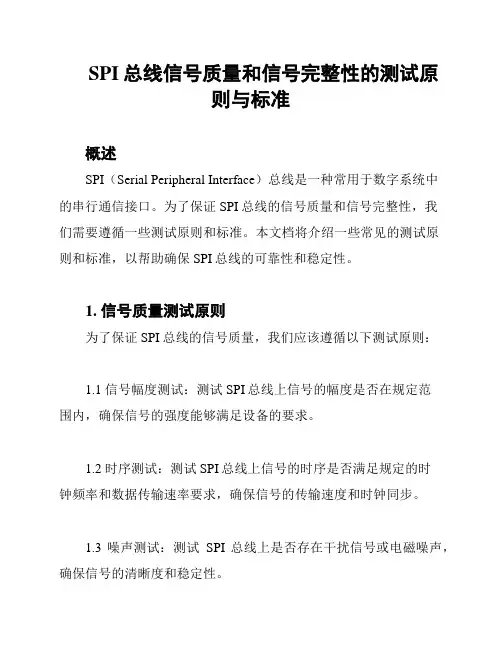

SPI总线信号质量和信号完整性的测试原则与标准概述SPI（Serial Peripheral Interface）总线是一种常用于数字系统中的串行通信接口。
为了保证SPI总线的信号质量和信号完整性，我们需要遵循一些测试原则和标准。
本文档将介绍一些常见的测试原则和标准，以帮助确保SPI总线的可靠性和稳定性。
1. 信号质量测试原则为了保证SPI总线的信号质量，我们应该遵循以下测试原则：1.1 信号幅度测试：测试SPI总线上信号的幅度是否在规定范围内，确保信号的强度能够满足设备的要求。
1.2 时序测试：测试SPI总线上信号的时序是否满足规定的时钟频率和数据传输速率要求，确保信号的传输速度和时钟同步。
1.3 噪声测试：测试SPI总线上是否存在干扰信号或电磁噪声，确保信号的清晰度和稳定性。
1.4 抗干扰能力测试：测试SPI总线对外部干扰信号的抗干扰能力，确保信号在外部环境变化时依然能够正确传输。
2. 信号完整性测试原则为了保证SPI总线的信号完整性，我们应该遵循以下测试原则：2.1 时钟和数据同步测试：测试SPI总线上时钟信号与数据信号之间的同步性，确保数据能够在正确的时钟脉冲下传输。
2.2 信号延迟测试：测试SPI总线上信号的传输延迟是否满足规定的要求，确保数据能够按时到达目标设备。
2.3 串行传输测试：测试SPI总线上数据的串行传输是否正确，确保数据的顺序和内容没有发生错误。
2.4 错误检测和纠正测试：测试SPI总线上是否具备错误检测和纠正机制，确保数据在传输过程中能够被正确地检测和纠正。
3. 测试标准为了评估SPI总线的信号质量和信号完整性，我们可以参考以下测试标准：3.1 SPI总线信号幅度标准：参考设备厂商的规格书或相关标准，确定SPI总线信号的幅度范围。
3.2 SPI总线时序标准：参考设备厂商的规格书或相关标准，确定SPI总线时钟频率和数据传输速率的要求。
3.3 SPI总线噪声标准：参考相关标准或测试方法，确定SPI总线上允许的噪声水平。
