2020年高压电工操作证资格考试复习题库及答案（八）一、判断题(正确的选择√；错误的选择×。
共66题，每题0分，共0分)1、用户变电站或配电室进行并路倒闸时,不应自行停用进线保护。
您的答案：正确答案：错2、带电挂接地线等,会产生强烈的电弧,将人严重灼伤。
()您的答案：正确答案：对3、高压检修工作的停电必须将工作范围的各方面进线电源断开,且各方面至少有一个明显的断开点。
您的答案：正确答案：对4、当验明设备确己无电压后,应立即将检修设备三相短路并接地。
()您的答案：正确答案：对5、为了考核电气设备的绝缘水平,我国规定:10kV对应的允许最高工作电压为11.5kV。
(？)您的答案：正确答案：错6、线路装设自动重合装置后,对提高供电可靠性起很大作用。
(？)您的答案：正确答案：对7、在防雷装置中用以接受雷云放电的金属导体称为消雷器。
(？)您的答案：正确答案：错8、35kV及以下电力线路一般不沿全线装设避雷线。
(？)您的答案：正确答案：对9、交流电流的频率越高,则电感元件的感抗值越小,而电容元件的容抗值越大。
()您的答案：正确答案：错10、三相交流电路有三个交变电动势,它们频率相同、相位相同。
()您的答案：正确答案：错11、无功功率中的“无功”的含义是“无用”。
()您的答案：正确答案：错12、钳表在测量的状态下转换量程开关有可能会对测量者产生伤害。
您的答案：正确答案：对13、直流电压表的“+”端接电路的高电位点,“-”端接电路的低电位点。
您的答案：正确答案：对14、良好的摇表,在摇表两连接线(L、E)短接时,摇动手柄,指针应在“0”处。
您的答案：正确答案：对15、在降压变电所内,为了限制中压和低压配电装置中的短路电流,可采用变压器低压侧分列运行方式。
()您的答案：正确答案：对16、单母线分段接线在母线故障或检修时,配电所将全所停电。
()您的答案：正确答案：错17、电力系统正常运行时,各相之间是导通的。
一、单选题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分）dx1023 一般电压等级为35kV或110kV的线路称为______。
（A）A、高压配电线路B、高压输电线路C、超高压输电线路D、中压配电线路dx1024 绝缘子是用来______。
（C）A、连接导线B、将导线与杆塔连接C、将导线与杆塔固定和绝缘D、将导线支撑dx1025 锥形水泥杆的锥度一般为______。
（B）A、1/50B、1/75C、1/85D、1/95dx1026 杆塔基础施工时，在地面上应留有______高的防沉土台。
（B）A、100mmB、300mmC、500mmD、700mmdx1027 避雷带是沿建筑物易受雷击的部位(如屋脊、屋檐、屋角等处)装设的______。
（D）A、网状绝缘体B、网状导体C、带形绝缘体D、带形导体dx1028 在电力系统内部能量的传递或转化过程中引起的过电压称为______。
（B）A、大气过电压B、内部过电压C、感应过电压D、雷云过电压dx1063 电力系统过电压分成两大类______。
（B）A、外部过电压和短路过电压B、内部过电压和大气过电压C、操作过电压和短路过电压D、雷电过电压和大气过电压dx1106 防雷设施及接地装置是______。
（D）A、将导线与杆塔绝缘B、将导线与与大地连接C、将电流引入大地D、将雷电流引入大地dx1107 混凝土电杆基础一般采用______基础。
（A）A、底盘、卡盘、拉盘B、宽基、窄基D、岩石dx1134 电力电缆线路与架空电力线路相比有如下优点______。
（C）A、不占用地上空间B、引出分支线路比较容易C、故障测寻比较容易D、投资费用省dx1146 中压配电网一般指20kV、10kV、6kV、______电压等级的配电网。
（A）A、3kVB、110kVC、480VD、35kVdx1195 直流______称为特高压直流输电。
（C）A、±600kVB、±700kVC、±800kVD、±900kVdx1225 高压配电网一般指35kV、______及以上电压等级的配电网。
![[考点]高压电工仿真题考试](https://uimg.taocdn.com/0c3155b503d8ce2f0166236a.webp)

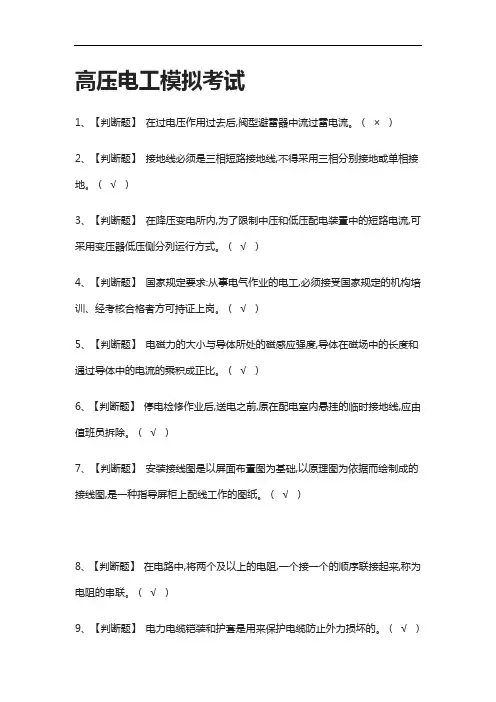

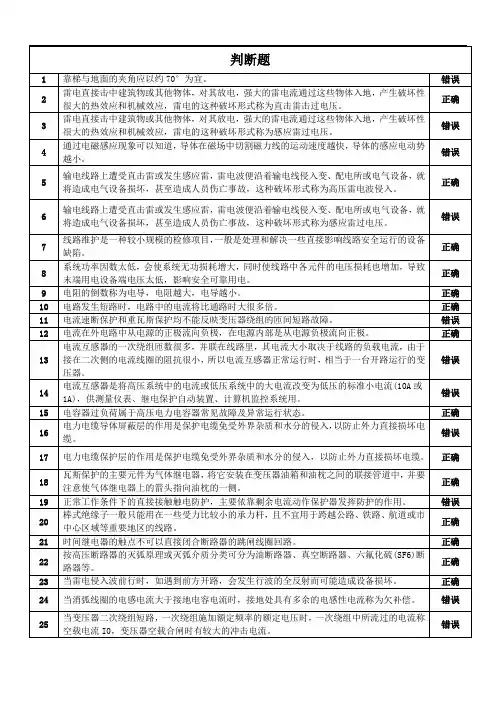

高压电工模拟考试1、【判断题】在过电压作用过去后,阀型避雷器中流过雷电流。
（×）2、【判断题】接地线必须是三相短路接地线,不得采用三相分别接地或单相接地。
（√）3、【判断题】在降压变电所内,为了限制中压和低压配电装置中的短路电流,可采用变压器低压侧分列运行方式。
（√）4、【判断题】国家规定要求:从事电气作业的电工,必须接受国家规定的机构培训、经考核合格者方可持证上岗。
（√）5、【判断题】电磁力的大小与导体所处的磁感应强度,导体在磁场中的长度和通过导体中的电流的乘积成正比。
（√）6、【判断题】停电检修作业后,送电之前,原在配电室内悬挂的临时接地线,应由值班员拆除。
（√）7、【判断题】安装接线图是以屏面布置图为基础,以原理图为依据而绘制成的接线图,是一种指导屏柜上配线工作的图纸。
（√）8、【判断题】在电路中,将两个及以上的电阻,一个接一个的顺序联接起来,称为电阻的串联。
（√）9、【判断题】电力电缆铠装和护套是用来保护电缆防止外力损坏的。
（√）10、【判断题】避雷器与被保护设备串联连接。
（×）11、【判断题】在开关电器中,利用温度较低的气体吹动电弧是加速电弧熄灭的方法之一。
（√）12、【判断题】工作许可人(运行值班负责人)应负责审查工作票所列安全措施是否正确完善,是否符合现场条件,并负责落实施工现场的安全措施。
（√）13、【判断题】直流电压表的“+”端接电路的高电位点,“-”端接电路的低电位点。
（√）14、【判断题】新装电缆线路,须经过验收检查合格,并办理验收手续方可投入运行。
（√）15、【判断题】若系统中过多的有功功率传送,则可能引起系统中电压损耗增加,电压下降。
（×）16、【判断题】当两台同型号的电压互感器接成V形时,必须注意极性正确,否则会导致互感器线圈烧坏。
（√）17、【判断题】线路验电应逐相进行。
（√）18、【判断题】新装电容器组投运前,应检查电容器的额定电压是否与电网电压相符()。
中低压配电设备技术规范及选用原则深圳电网中低压配电设备技术规范及选用原则（Q/3SG－1.03.01－2001）目录1.范围、2.引用标准及规范、3.总则、4.中压配电设备、5.低压配电设备、6.计量装置、附录A:本标准用词说明前言为规范深圳电网中低压配电系统的设计、设备选型及建设和运行维护工作，制定本标准。
本标准规定了深圳电网中压配电设备、低压配电设备及计量装置的主要技术参数、功能及选用原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳中低压配电网的现状及发展方向。
1、范围1.1本标准适用于深圳电网中低压配电系统的设计、设备选型及运行工作。
1.2本标准所指的中低压配电设备是指所有进入深圳电网的中压配电设备、低压配电设备及计量装置。
1.3本标准规范的配电设备包括以下内容：1）中压配电设备：断路器开关柜、环网开关柜、柱上断路器、电缆分接箱、配电变压器、箱式变电站、避雷器、电缆、架空导线。
2）低压配电设备：配电柜、框架断路器、塑壳断路器等。
3）计量装置：计量电流互感器、计量电压互感器电能表等。
2.引用标准及规范2.1下列标准的条文通过在本标准中的引用而构成本技术原则的条文。
本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可靠性。
“城市电网规划设计导则”能源电[1993]228号；“城市中低压配电网改造技术原则”DL/T559－1996；“供配电系统设计规范”GB50052－95；“低压配电设计规范”GB50054－95；“户内交流高压开关柜订货技术条件”D L./T 404－1997；“交流高压负荷开关—熔断器组合电器”GB16926－1997；“三相油浸式电力变压器技术参数和要求”GB/T6451－1995；“干式电力变压器技术参数和要求”GB/T10228－1997；“低压成套开关设备和控制设备”GB7251－1997。
3.总则3.1深圳电网中低压配电设备由架空导线、电缆、配电变压器、中压开关（柜）、电缆分接箱、避雷器、箱式变电站、低压开关（柜）、计量装置及配电自动化装置等构成。

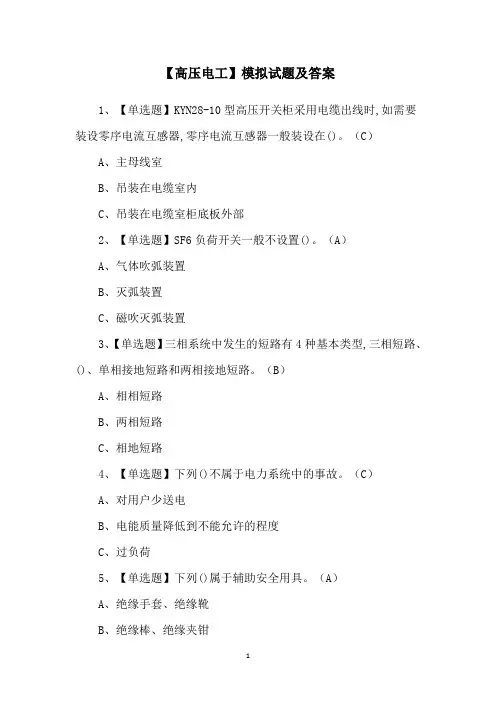

【高压电工】模拟试题及答案1、【单选题】KYN28-10型高压开关柜采用电缆出线时,如需要装设零序电流互感器,零序电流互感器一般装设在()。
（C）A、主母线室B、吊装在电缆室内C、吊装在电缆室柜底板外部2、【单选题】SF6负荷开关一般不设置()。
（A）A、气体吹弧装置B、灭弧装置C、磁吹灭弧装置3、【单选题】三相系统中发生的短路有4种基本类型,三相短路、()、单相接地短路和两相接地短路。
（B）A、相相短路B、两相短路C、相地短路4、【单选题】下列()不属于电力系统中的事故。
（C）A、对用户少送电B、电能质量降低到不能允许的程度C、过负荷5、【单选题】下列()属于辅助安全用具。
（A）A、绝缘手套、绝缘靴B、绝缘棒、绝缘夹钳C、携带型接地线临时遮栏6、【单选题】下列()表示时间继电器。
（C）A、KAB、KSC、KT7、【单选题】作用于人体的电压升高,人体电阻还会(),致使电流更大,对人体的伤害更严重。
（A）A、下降B、增加C、不变8、【单选题】分支终端杆的单横担应装在()。
（B）A、受电侧B、拉线侧C、供电侧D、排气式避雷器9、【单选题】发生高压设备、导线接地故障时,在室外人体不得接近接地故障点()以内。
（B）A、4mB、8mC、10mD、排气式避雷器10、【单选题】在中性点直接接地电网中的剩余电流保护器后面的电网零线不准再(),以免引起保护器误动作。
（A）A、重复接地B、直接接地C、保护接零11、【单选题】如果忽略变压器的内损耗,可认为变压器二次输出功率()变压器一次输入功率。
（B）A、大于B、等于C、小于12、【单选题】安装单位号11D的1号端子11n3属于()。
（C）A、设备文字符号B、回路编号C、相对编号13、【单选题】安装在烟囱顶上的避雷针直径不应小于下列数值()。
（B）A、10mmB、20mmC、25mm14、【单选题】将电气设备的金属外壳、配电装置的金属构架等外露可接近导体与接地装置相连称为()。
高压电工作业测试题及答案一、单选题（共46题，每题1分，共46分）1.下列电缆编号属于 110KVII 段电压互感器间隔的是（）。
A、2UYHB、2YYHC、1UYH正确答案：B2.110KV 及以下线路保护测控装置不具备（）功能。
A、断路器保护B、过电流保护C、三相一次或二次重合闸正确答案：A3.在纯电阻电路中，电流和电压（）。
A、相位差为π/2B、反相位C、同相位正确答案：C4.TT 系统是指电源中性点直接接地，而设备的外露可导电部分经各自的（）分别直接接地的三相四线制低压供电系统。
A、相线B、保护线C、中性线 N正确答案：B5.在高压室内的二次接线和照明回路工作，需将高压设备停电或做安全措施时应使用（）。
A、口头指令B、第一种工作票C、第二种工作票正确答案：B6.电路处于（）状态时，电路中的电流会因为过大而造成损坏电源、烧毁导线，甚至造成火灾等严重事故。
A、通路B、短路C、断路正确答案：B7.电能表属于（）仪表。
A、感应式B、电磁式C、电动式正确答案：A8.云中的水滴受强烈气流的摩擦产生电荷，而且小水滴带（）。
A、负电B、静电C、正电正确答案：A9.变压器内部主要绝缘材料有变压器油、（）、电缆纸、皱纹纸等。
A、套管B、冷却器C、绝缘纸板正确答案：C10.大型的（）和大型电弧炉，产生的谐波电流最为突出，是造成电网谐波的主要因素。
A、晶闸管变流设备B、高压汞灯C、荧光灯正确答案：A11.移动式电气设备的电源线应采用（）类型软电缆。
A、橡皮绝缘B、带有屏蔽层C、塑胶绝缘正确答案：A12.在电气设备上工作，保证安全的电气作业组织措施有:（）；工作许可制度；工作监护制度；工作间断、转移和终结制度。
A、操作票制度B、工作票制度C、防火安全制度正确答案：B13.电气设备有三种工作状态，即运行、（）、检修状态。
A、试验B、热备用C、备用正确答案：C14.控制电缆的编号中，打头字母表征电缆的归属，如“Y”就表示该电缆归属于（）。

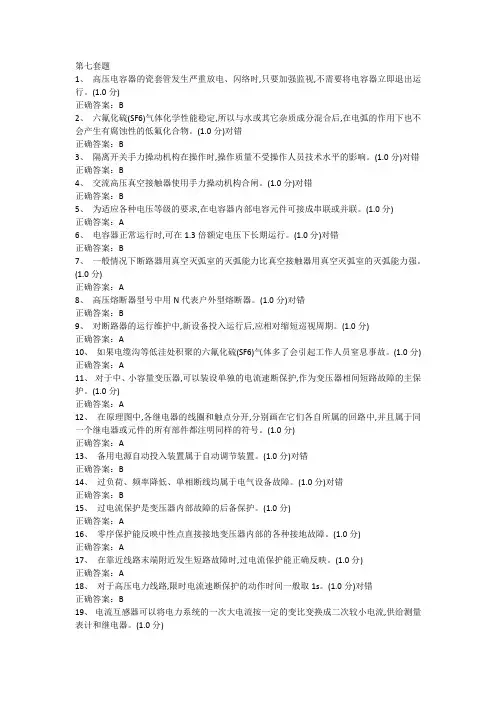

第七套题1、高压电容器的瓷套管发生严重放电、闪络时,只要加强监视,不需要将电容器立即退出运行。
(1.0分)正确答案：B2、六氟化硫(SF6)气体化学性能稳定,所以与水或其它杂质成分混合后,在电弧的作用下也不会产生有腐蚀性的低氟化合物。
(1.0分)对错正确答案：B3、隔离开关手力操动机构在操作时,操作质量不受操作人员技术水平的影响。
(1.0分)对错正确答案：B4、交流高压真空接触器使用手力操动机构合闸。
(1.0分)对错正确答案：B5、为适应各种电压等级的要求,在电容器内部电容元件可接成串联或并联。
(1.0分)正确答案：A6、电容器正常运行时,可在1.3倍额定电压下长期运行。
(1.0分)对错正确答案：B7、一般情况下断路器用真空灭弧室的灭弧能力比真空接触器用真空灭弧室的灭弧能力强。
(1.0分)正确答案：A8、高压熔断器型号中用N代表户外型熔断器。
(1.0分)对错正确答案：B9、对断路器的运行维护中,新设备投入运行后,应相对缩短巡视周期。
(1.0分)正确答案：A10、如果电缆沟等低洼处积聚的六氟化硫(SF6)气体多了会引起工作人员窒息事故。
(1.0分) 正确答案：A11、对于中、小容量变压器,可以装设单独的电流速断保护,作为变压器相间短路故障的主保护。
(1.0分)正确答案：A12、在原理图中,各继电器的线圈和触点分开,分别画在它们各自所属的回路中,并且属于同一个继电器或元件的所有部件都注明同样的符号。
(1.0分)正确答案：A13、备用电源自动投入装置属于自动调节装置。
(1.0分)对错正确答案：B14、过负荷、频率降低、单相断线均属于电气设备故障。
(1.0分)对错正确答案：B15、过电流保护是变压器内部故障的后备保护。
(1.0分)正确答案：A16、零序保护能反映中性点直接接地变压器内部的各种接地故障。
(1.0分)正确答案：A17、在靠近线路末端附近发生短路故障时,过电流保护能正确反映。
(1.0分)正确答案：A18、对于高压电力线路,限时电流速断保护的动作时间一般取1s。

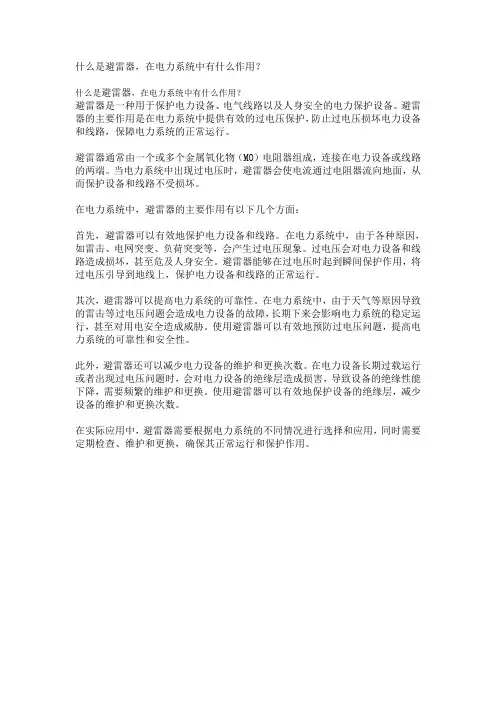

什么是避雷器，在电力系统中有什么作用？
什么是避雷器，在电力系统中有什么作用？
避雷器是一种用于保护电力设备、电气线路以及人身安全的电力保护设备。
避雷器的主要作用是在电力系统中提供有效的过电压保护，防止过电压损坏电力设备和线路，保障电力系统的正常运行。
避雷器通常由一个或多个金属氧化物（MO）电阻器组成，连接在电力设备或线路的两端。
当电力系统中出现过电压时，避雷器会使电流通过电阻器流向地面，从而保护设备和线路不受损坏。
在电力系统中，避雷器的主要作用有以下几个方面：
首先，避雷器可以有效地保护电力设备和线路。
在电力系统中，由于各种原因，如雷击、电网突变、负荷突变等，会产生过电压现象。
过电压会对电力设备和线路造成损坏，甚至危及人身安全。
避雷器能够在过电压时起到瞬间保护作用，将过电压引导到地线上，保护电力设备和线路的正常运行。
其次，避雷器可以提高电力系统的可靠性。
在电力系统中，由于天气等原因导致的雷击等过电压问题会造成电力设备的故障，长期下来会影响电力系统的稳定运行，甚至对用电安全造成威胁。
使用避雷器可以有效地预防过电压问题，提高电力系统的可靠性和安全性。
此外，避雷器还可以减少电力设备的维护和更换次数。
在电力设备长期过载运行或者出现过电压问题时，会对电力设备的绝缘层造成损害，导致设备的绝缘性能下降，需要频繁的维护和更换。
使用避雷器可以有效地保护设备的绝缘层，减少设备的维护和更换次数。
在实际应用中，避雷器需要根据电力系统的不同情况进行选择和应用，同时需要定期检查、维护和更换，确保其正常运行和保护作用。

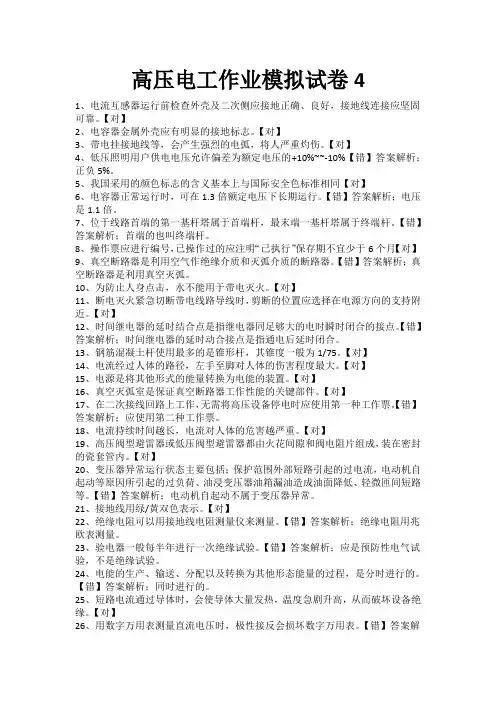

高压电工作业模拟试卷41、电流互感器运行前检查外壳及二次侧应接地正确、良好，接地线连接应坚固可靠。
【对】2、电容器金属外壳应有明显的接地标志。
【对】3、带电挂接地线等，会产生强烈的电弧，将人严重灼伤。
【对】4、低压照明用户供电电压允许偏差为额定电压的+10%~~-10%【错】答案解析；正负5%。
5、我国采用的颜色标志的含义基本上与国际安全色标准相同【对】6、电容器正常运行时，可在1.3倍额定电压下长期运行。
【错】答案解析；电压是1.1倍。
7、位于线路首端的第一基杆塔属于首端杆，最末端一基杆塔属于终端杆。
【错】答案解析；首端的也叫终端杆。
8、操作票应进行编号，已操作过的应注明“已执行”保存期不宜少于6个月【对】9、真空断路器是利用空气作绝缘介质和灭弧介质的断路器。
【错】答案解析；真空断路器是利用真空灭弧。
10、为防止人身点击，水不能用于带电灭火。
【对】11、断电灭火紧急切断带电线路导线时，剪断的位置应选择在电源方向的支持附近。
【对】12、时间继电器的延时结合点是指继电器同足够大的电时瞬时闭合的接点。
【错】答案解析；时间继电器的延时动合接点是指通电后延时闭合。
13、钢筋混凝土杆使用最多的是锥形杆，其锥度一般为1/75。
【对】14、电流经过人体的路径，左手至脚对人体的伤害程度最大。
【对】15、电源是将其他形式的能量转换为电能的装置。
【对】16、真空灭弧室是保证真空断路器工作性能的关键部件。
【对】17、在二次接线回路上工作，无需将高压设备停电时应使用第一种工作票。
【错】答案解析；应使用第二种工作票。
18、电流持续时间越长，电流对人体的危害越严重。
【对】19、高压阀型避雷器或低压阀型避雷器都由火花间隙和阀电阻片组成，装在密封的瓷套管内。
【对】20、变压器异常运行状态主要包括；保护范围外部短路引起的过电流，电动机自起动等原因所引起的过负荷、油浸变压器油箱漏油造成油面降低、轻微匝间短路等。
【错】答案解析；电动机自起动不属于变压器异常。
避雷器介绍又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间，与被保护设备并联。
当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
避雷器起源最原始的避雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“避雷器”。
20世纪20年代,出现了铝避雷器,氧化膜避雷器和丸式避雷器。
30年代出现了管式避雷器。
50年代出现了碳化硅避雷器。
70年代又出现了金属氧化物避雷器。
现代高压避雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
避雷器原理避雷器是变电站保护设备免遭雷电冲击波袭击的设备。
当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
避雷器按其发展的先后可分为：保护间隙——是最简单形式的避雷器；管型避雷器——也是一个保护间隙，但它能在放电后自行灭弧；阀型避雷器——是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能；磁吹避雷器——利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力；氧化锌避雷器——利用了氧化锌阀片理想的伏安特性（非线性极高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性），具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。
避雷器分类避雷器有高压和低压避雷器之分，本节介绍的是低压配电系统中的避雷器（电涌保护器SPD）1. 电涌保护器器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。
高压常识考试1一、判断题（正确的画√，错误的画×，每题1分，错判或不判为0分，总计36分）1．我国国标对10KV及以下系统规定的电压波动允许值是2%。
（）2．我国对供电可靠率的规定是99.6%。
（）3．仪用互感器包括电压互感器和电流互感器两种。
（）4．当交流电源电压加到变压器的一次绕组后，在变压器铁芯中将产生直流磁通。
（）5．如果忽略变压器的内部损耗，则变压器二次绕组的输出功率等于一次绕组输入功率。
（）6．变压器吸湿器的作用是吸收空气中的水分，确保储油柜内上部空气的干燥。
（）7．变压器稳定温升的大小与变压器周围环境的温度无关，取决于变压器的损耗和散热能力。
（）8．当系统短路或接地时，变压器会产生很大的噪声。
（）9．电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准的小电流。
（）10．三相变压器绕组为Y，y联结时，绕组相电流就是线电流。
（）11．电流互感器工作时，其二次侧不允许短路。
（）12．ZN4-10/600表示该断路器额定电压为10KV，额定开断电流为600A。
（）13．弹簧储能操动机构储能过程中，分闸弹簧和合闸弹簧被拉伸。
（）14．进行高压电路的断电操作时，应先断开断路器，再断开隔离开关。
（）15．负荷开关灭弧能力弱，可以接通和断开正常负荷电流，但不能断开短路电流。
（）16．RN2型熔断器应根据熔管上的熔断指示器来判断高压熔丝是否熔断。
（）17．正常情况下全站停电操作时，应先断开高压电容器支路的断路器，再断开其他各支路断路器。
（）18．断路器的额定电流是指其长期允许通过的最大工作电流，基本不受环境温度的影响。
（）19．SF6断路器应设有气体检漏设备，并要求年漏气量小于5%。
（）20．10kV高压电容器内，每一个电容元件上都串有一个熔丝作为短路保护。
（）21．防震锤可用于防止直线杆塔的悬式绝缘子串摇摆角过大，避免寒冷天气中导线出现“倒拔”现象。
（）22．用于配电变压器防雷保护的避雷器应尽量接近变压器设置，避雷器接地线应与变压器金属外壳分别单独接地。
中压开关柜原理中压开关柜是电力系统中至关重要的组成部分，它负责在中压电网中进行电能的分配、控制、保护和监测。
中压开关柜的性能和可靠性直接影响到电力系统的安全、稳定和经济运行。
因此，深入了解中压开关柜的工作原理对于电力系统的设计、运行和维护人员来说至关重要。
本文将详细阐述中压开关柜的工作原理，包括其基本结构、主要功能、操作原理以及保护原理等方面。
同时，本文将使用专业化的词汇和复杂的语言模式，以展现中压开关柜原理的深度和广度。
一、中压开关柜的基本结构中压开关柜主要由以下几部分组成：1. 柜体：柜体是中压开关柜的主体部分，它通常由金属材料制成，具有良好的机械强度和电磁屏蔽性能。
柜体内部根据功能需求划分为不同的隔室，如母线室、断路器室、电缆室等，以实现不同电气设备的合理布局。
2. 断路器：断路器是中压开关柜中的核心元件，它能够在电力系统发生故障时迅速切断故障电流，保护电力系统的其他设备免受损坏。
断路器的性能直接决定了中压开关柜的保护能力。
3. 隔离开关：隔离开关用于在断路器断开后，将需要检修的设备与电源隔离，以保证检修人员的安全。
同时，隔离开关还可以在电力系统正常运行时进行倒闸操作，改变电力系统的运行方式。
4. 接地开关：接地开关用于在设备检修时将设备接地，以消除设备上的残余电荷和电压，保证检修人员的安全。
5. 电流互感器和电压互感器：电流互感器和电压互感器用于测量电力系统中的电流和电压，为电力系统的保护和控制提供必要的信息。
6. 避雷器：避雷器用于保护电力系统免受雷电过电压和内部过电压的损害。
7. 二次设备：二次设备包括保护装置、测控装置、自动化装置等，它们负责对电力系统进行监测、控制和保护。
二、中压开关柜的主要功能中压开关柜的主要功能包括：1. 电能分配：中压开关柜可以根据需要将电能分配给不同的用电设备或下级电网。
2. 控制：中压开关柜可以通过控制断路器和隔离开关的状态，实现对电力系统的远程控制和就地控制。
详细说明无间隙氧化锌避雷器的结构特点、工作原理和
适用场合
无间隙氧化锌避雷器是一种用于保护电力系统电气设备免受过电压侵害的重要装置。
它具有以下的结构特点、工作原理和适用场合：
1.结构特点：
无间隙氧化锌避雷器主要由氧化锌电阻元件、金属氧化锌层、外壳、引线构成。
其中，氧化锌电阻元件是避雷器的关键部分，它由多个氧化锌粒子堆积组成，通过串联、并联等方式连接，能够快速吸收过电压能量，并将其释放为电热能量。
金属氧化锌层作为保护层，能够防止电弧的撞击和造成损坏。
外壳则起到保护和固定元件的作用，引线用于与电力系统连接，传递过电压能量。
2.工作原理：
当系统出现过电压时，无间隙氧化锌避雷器会迅速启动，将过电压能量引导到氧化锌电阻元件上。
在正常运行时，氧化锌电阻元件是高阻抗状态，不会有电流通过。
但当接触到过电压时，氧化锌电阻元件会迅速转为低阻抗状态，吸收和分散过电压能量。
通过这种方式，避雷器保护了电气设备免受过电压的损害。
3.适用场合：
无间隙氧化锌避雷器适用于各种电力系统中，特别是低压、中压和高压电力系统中的配电设备和电力设备。
它能有效地保护变压器、电缆、电动机、开关和其他敏感设备免受过电压侵害。
同时，无间隙氧化锌避雷器还适用于强电磁场、潮湿环境等恶劣条件下的使用。
综上所述，无间隙氧化锌避雷器具有结构简单、工作可靠、响应速度快、使用寿命长等特点。
它通过将过电压能量转化为电热能量，保护电气设备免受过电压侵害。
在各类电力系统中的配电设备和电力设备中的广泛应用，有效地提高了系统的可靠性和稳定性。
中压配电网线路目录第一节架空线路第二节电力电缆线路目录第一节架空线路一.架空线路的组成二.架空线路的架设要求三.架空线路的运行维护架空线路主要由下表所列器材组成：名称图片名称图片水泥杆金具铁塔杆绝缘子架空裸导线横担架空绝缘导线拉线接地接地装置（一）杆塔1、杆塔的作用架空配电线路的杆塔是用于支撑导线，并使导线与地面、建筑物、电力导线、通信线以及其他被跨越物之间保持一定的安全距离。
2、杆塔按材料分类架空配电线路的杆塔按采用的材料分可分为钢筋混凝土电杆类、铁塔类、木杆类三种类别。
钢筋混凝土电杆示意图架空铁塔示意图（1）钢筋混凝土电杆优点：目前最为广泛的一种电杆，使用年限长，相对于金属杆和木杆维护工作量小；缺点：主要整体较为笨重，电杆整体为细长构件，在装卸运输及安装过程中稍有不慎，很容易出现裂缝。
按制造工艺分类：普通钢筋混凝土电杆、预应力和部分预应力钢筋混凝土电杆三种；按形状分类：分拔梢杆和等径杆两种，使用最多的为拔梢杆，其拔梢度为1:75，即每沿轴线延伸1m，直径相差约13.3mm。
（2）钢管电杆和铁塔优点：机械强度大，使用年限长，便于运输和组装，还可以减少拉线设置；缺点：消耗钢材量大，造价高，需要经常进行防腐维护，基础施工复杂；按结构分类：分为组装式铁塔和预制式钢管塔，组装式铁塔由各种角铁组成，应采用热镀锌防腐处理，组装耗时。
预制式钢管塔多为插接式钢管杆，安装方便，但比较笨重，给运输和施工带来不便。
（3）木杆优点：木杆已很少使用，主要优点是质量轻，加工安装都比较方便；缺点：容易腐朽，特别是埋入地中的部分，使用年限较短。
钢管电杆铁塔3、杆塔按用途分类架空配电线路的杆塔按用途分可分为直线杆、耐张杆、转角杆、终端杆、分支杆等。
（1）直线杆直线杆位于架空线路的直线段上，是线路导线的支撑点，能承受导线、绝缘子、金具等的自重和侧向风力，但并不能承受顺线路方向的导线张力。
（如图）（2）耐张杆耐张力杆即承力杆，又称断连杆，能够在正常运行情况下和断线故障情况下承受顺线路方向的不平衡张力，同时将线路分隔成若干个耐张段，以加强机械强度，当线路出现倒杆、断线故障时，可将事故限制在两个耐张杆之间。
高压电工作业模拟题含参考答案一、单选题（共46题，每题1分，共46分）1.电流强度的单位为（）。
A、安培B、库仑C、伏特正确答案：A2.用于直接接触触电事故防护时，应选用一般型剩余电流保护器，其额定剩余动作电流不超过（）。
A、10mAB、20mAC、30mA正确答案：C3.保证变配电所安全运行的“两票三制”，的二票是指执行（）、操作票。
A、业务传票B、工作记录票C、工作票正确答案：C4.遮栏应采用（）制成。
A、铝材B、绝缘材料C、铜材正确答案：B5.避雷针通常采用（）制成。
A、铝制材料B、镀锌角钢C、镀锌圆钢正确答案：C6.巡视检查断路器时，应检查引线的连接部位（）。
A、结线正确B、无过电压C、接触良好，无过热现象正确答案：C7.FN5-10 的型号含意是（）。
A、额定电压 10kV 户内型负荷开关B、额定电压 10kV 断路器C、额定电压 10kV 户外型负荷开关正确答案：A8.高压成套装置的“五防”联锁功能之一是（）。
A、防带接地线(或接地刀闸)打开柜门B、防接地线接触不良C、防误入带电间隔正确答案：C9.线路验电应逐相进行。
同杆架设的多层电力线路验电时，先验低压后验高压、（）。
A、验下层B、先验下层后验上层C、先验上层后验下层正确答案：B10.屋顶上单支避雷针的保护范围可按保护角（）确定。
A、60°B、45°C、30°正确答案：A11.对单相接地电流大于 5A 时的电动机，应装设反映（）的零序电流保护。
A、两相短路B、三相短路C、单相接地短路正确答案：C12.电工作业人员，应认真贯彻执行（）的方针，掌握电气安全技术，熟悉电气安全的各项措施，预防事故的发生。
A、科学技术是第一生产力B、安全第一、预防为主、综合治理C、安全重于泰山正确答案：B13.当架空配电线路中间需设置分支线时，一般用（）。
A、分支杆塔B、耐张杆塔C、直线杆塔正确答案：A14.工作监护人一般由（）担任。
用来保护昂贵中压设备如变压器及开关的屏蔽式避雷器
Frank Claeys, 龙如飞
Euromold, 耐克森 – 比利时, 耐克森 – 上海
Frank.claeys@ ，Rufei.long@
摘要
众所周知避雷器用在架空线上来保护配电线路。
现代的避雷器结构是将氧化锌阀片组装在带有硅橡胶伞裙的套管内，许多的出版刊物都描述了这样的产品。
但是对于平行安装在插拔头上，然后直接与设备连接的屏蔽式避雷器的介绍却不多。
本文介绍了一种带有乙丙橡胶套管的屏蔽式避雷器的详细结构及其试验方法，其结论是这种与现代电缆连接系统连接的非常紧凑型的产品为昂贵设备提供了最优的保护方案。
1. 介绍
避雷器用于配电线路的过电压保护。
有很多种原因引发过电压，例如：雷电冲击 ，短路电流，接地故障，设备开合闸操作，谐波，共振等等。
在配电线路中最严重的过电压是由雷电冲击引起。
雷电冲击过电压的可以接受水平取决于网络的绝缘等级。
实际的雷电有上百万伏的电压。
棒形绝缘子, 终端的对地电位距离是通过电网绝缘超负荷及刚引发闪络及仅有一部分过电压流过电网时的情况来确定。
在过去使用过的不同类型的避雷器：
• 锥形火花间隙式避雷器
• 具有火花间隙的碳化硅阀片电阻避雷器 •
无火花间隙金属氧化物避雷器（MO-避雷器，目前主要以插拔头方式用来保护全封闭式SF6设备）。
第三种类型的避雷器是本文所介绍的产品。
耐克森屏蔽式避雷器 (右) 连接在插拔头上 (左)
非屏蔽式 ABB 避雷器
图 1: 架空线避雷器与屏蔽式避雷器 (来源: 耐克森网络解决 NV – Div Euromold /
ABB)
2. 氧化锌避雷器的特性
氧化锌避雷器无火花间隙。
它可以吸收脉冲电流及限制峰值电压。
在系统正常电压运行时具有高绝缘特性。
当达到一定电压后，以微秒级时间导通并将电压限制到规定值。
在导通状态下，避雷器间隙与地之间存在低于电网绝缘水平的残压。
当过电压降低，避雷器将以微秒级时间再次变为绝缘。
这对于开关操作不需要过
零电压转换，这非常适合使用在低频例如16⅔Hz, 机车及直流系统中。
避雷器的设计目的不仅限于交流系统。
避雷器按其标称放电电流进行分类。
在型式试验中避雷器负载时8/20 µs 标称冲击泄漏电流为其峰值(例如 5 kA ， 10 kA ， 20 kA ，… )，该值确定了避雷器的残压值。
对于中压系统主要使用5 kA 及10 kA 两种避雷器。
10 kA 避雷器用于设备与架空线连接距离很短的场合。
对于稍长一些的电缆也可以使用5kA 避雷器，因为随着电缆长度的增加放电电流会相应减小。
对于纯电缆系统，避雷器用来限制过电压，使用5kA 的避雷器就可以完全满足要求。
5 kA 及10 kA 避雷器的型式试验完全不同 。
10 kA 避雷器必须比5kA 避雷器能吸收更多的能量。
能量在避雷器上转化成热，由于热稳定性原因，能量不能太高。
能量吸收能力主要取决于‘金属氧化物阀片’表面大小。
可以说阀片的直径越大，避雷器所能吸收的能量也越大。
根据产品的使用情况，将‘阀片’的直径做成30mm (中压) 到70mm (高压和超高压) 之间。
高度为 20 至45mm 之间（根据电压决定）。
图 2: 氧化锌阀片
例如：一个直径30mm 阀片每毫米将产生 450 V 的残压，一个直径7mm 阀片 每毫米将产生 280 V 残压。
根据10 kA (8/20µs)避雷器规定的残压值，选取对应片数的阀片按照并联方式组装在避雷器的高电位与地之间。
图 3: 氧化锌阀片的组装
阀片具有典型的非线性伏安特性，如图4所示。
该曲线显示了非线性电阻效应。
图 4: 避雷器的伏安 特性 (来源: ABB [2] )
3. 避雷器的应用
避雷器用来保护电器设备如开关，变压器，电缆，电缆附件等。
他们承担限制超过常规绝缘
等级的过电压的任务。
尤其是在中压网络中出现的雷电冲击过电压。
例如：在10 kV 网络中的设备如开关，变压器，电缆，电缆附件等应具有最小75 kV 的冲击电压水平, 在20 kV 网络中应具有最小125 kV 的冲击电压水平, 在30 kV
网络中应具有最小170 kV 的冲击电压水平。
当过电压出现时如雷电，产生的最大电压幅值至少要小于网络绝缘电压1/1.15倍。
也就是一个绝缘水平 125 kV 的20 kV 网络为 109 kV. 当避雷器使用在上述网络时，在避雷器上相对地上保留的残压值不大于1/1.4 倍网络绝缘水平。
20 kV 网络大概是 89 kV 。
这个‘安全裕度’很有意义，因为残压值会随着避雷器与被保护设备之间的电缆长度增加而有所增加。
在确定过电压保护时，必须明确注明避雷器所能保护的极限范围，在中压网络中只有几十米的保护范围。
例如：保护一段从架空线到开关的电缆，原则是将避雷器连接在户外架空线或电缆上(在塔杆上)。
但是如果被保护的电缆长度在10 kV 网络中超过30米，20 kV 网络中超过25米，30 kV 网络中超过20米，我们建议在另一侧也安装一个避雷器。
我们的屏蔽式避雷器直接安装在设备上（变压器，开关），所以不用考虑保护长度。
4. 避雷器的计算
如下避雷器计算例子是假设系统连续稳定的运行，如果需要更高一级的保护水平，这可能会对避雷器的稳定性造成不利的影响。
由于放电电流(µA- 级)原因，保护水平越高，避雷器的热负载也越高。
低阻抗或直接接地网： 最小要求为:
Uc >= 1.05 ▪ Um / √3
Ur = 1.4 ▪ Uc
如果最高工作电压水平无特殊要求，则用： Uc = 1.4 ▪ Um / √3
Ur = 1.4 ▪ Uc, 这个值不是直接除以3得到的结果，必须根据后一位数除以3进行四舍五入。
[1]
如果网络包含有其他一些数据（过电压大小，间断次数等），可以选取不同数值来确保更高的保护水平。
补偿或高阻抗网络（德国常规网络）： 对于避雷器相对地：
Uc
= Um
对于在变压器中性点与地之间的避雷器：
Uc = Um / √3
Ur = 1.25 ▪ Uc, 这个值不是直接除以3得到的结果，必须根据后一位数除以3进行四舍五入。
[1]
5. 结构
Euromold 型避雷器的氧化锌阀片被紧压在一个橡胶套管内。
这种橡胶套管是经过专门设计与橡胶插拔头连接，避免了在避雷器半导电层至插拔头半导电层连接处形成的所谓的‘径向气隙’电场问题（图6）。
这个连接头用静态电场程序计算研究分析。
图 6: 在径向气隙中的电应
避雷器3 mm 厚的导电护套（与橡胶插拔头类似）确保了半导电层的稳定性，即使是浸泡在水中及被气体侵袭（如臭氧）。
所有的套管都按照规定电压进行局放及交流耐
压试验。
在将氧化锌片组装在套管后，按照规定电压对成品再次进行局放试验。
之后，按照IEC 标准例如IEC 60099-1进行例型试验。
图7: 51 kV 避雷器的例型试验
6. 中国市场避雷器型式试验
2007 年Euromold 将避雷器的产品范围 扩展到42 kV 网络，如应用在中国市场的产品。
该类型产品通过了中国武汉特种实验室的型式试验。
进行了下列试验：
阀片上的试验： - 残压试验： - 陡波电流冲击 - 雷电冲击 - 开关操作冲击
-长持续时间电流冲击耐压试验 - 动作负载试验
成品避雷器试验：
-1mA DC 参考电压：U DC.1mA - 泄漏电流： 0.75U DC.1mA - 长持续时间电流冲击： Uc -1mA 交流参考电压：U AC.1mA - 内部局放测试 - 密封试验 - 抗弯负荷试验
- 避雷器套管的绝缘耐压试验
上面所述试验均在下面的试验报告中。
2008年，51kV 避雷器推向市场（图8）。
现在避雷器在风能的应用中很受欢迎。
有多种和避雷器配合使用的附件，如避雷器计数器[3]。
图 8: 武汉试验报告
7. 结语
Euromold 屏蔽式避雷器可以保护昂贵的设备，因为它是直接安装在设备上的。
紧凑型设计方案，避雷器的‘阳’橡胶套管直接插入插拔头内。
Euromold 扩展了产品范围至41 kV ，使其满足中压系统最高电压等级要求。
参考文献
[1] ABB 高压技术有限公司, 过电压保护产品应用导则：尺寸检验及金属氧化物避雷器在中压网络中的应用， Wettingen Switzerland, 1999年7月
[2] IEC60099-4第 4部分，用于交流系统的无间隙式金属氧化物避雷器，第二版， 2004-05
[3] ABB 高压产品, 高压避雷器采购指南Ludvika, Sweden, 第六版, 2008年8月。
