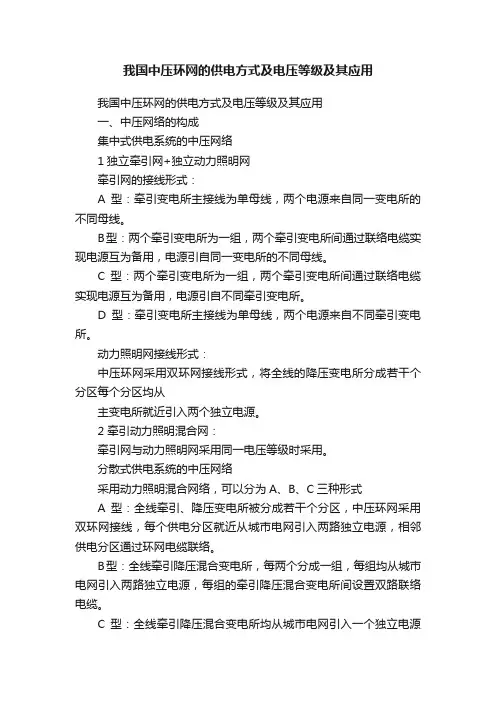

我国中压环网的供电方式及电压等级及其应用我国中压环网的供电方式及电压等级及其应用一、中压网络的构成集中式供电系统的中压网络1独立牵引网+独立动力照明网牵引网的接线形式:A型:牵引变电所主接线为单母线,两个电源来自同一变电所的不同母线。
B型:两个牵引变电所为一组,两个牵引变电所间通过联络电缆实现电源互为备用,电源引自同一变电所的不同母线。
C型:两个牵引变电所为一组,两个牵引变电所间通过联络电缆实现电源互为备用,电源引自不同牵引变电所。
D型:牵引变电所主接线为单母线,两个电源来自不同牵引变电所。
动力照明网接线形式:中压环网采用双环网接线形式,将全线的降压变电所分成若干个分区每个分区均从主变电所就近引入两个独立电源。
2 牵引动力照明混合网:牵引网与动力照明网采用同一电压等级时采用。
分散式供电系统的中压网络采用动力照明混合网络,可以分为A、B、C三种形式A型:全线牵引、降压变电所被分成若干个分区,中压环网采用双环网接线,每个供电分区就近从城市电网引入两路独立电源,相邻供电分区通过环网电缆联络。
B型:全线牵引降压混合变电所,每两个分成一组,每组均从城市电网引入两路独立电源,每组的牵引降压混合变电所间设置双路联络电缆。
C型:全线牵引降压混合变电所均从城市电网引入一个独立电源主电源来自城市电网,备用电源来自下一个变电所。
二、中压网络的电压等级:我国中压网络的电压等级为:独立牵引网及动力照明网:牵引网为交流35(33)kV,动力照明网10kV。
牵引动力混合网:集中式采用了10kV、35kV;分散式采用了10kV。
三、中压网络的应用:混合网采用35kV,该等级供电距离长,负荷力矩大,但造价较高;混合网采用10kV造价低但负荷力矩较小,供电距离较短。
分散式中混合网采用了10Kv,利用了城市电网电力资源共享的优势,需要引入较多的城市中压电源。
独立网中采用了两种电压等级,输变压的环节较多,配电线路变得更加复杂,变压器及配电线路损耗增加。

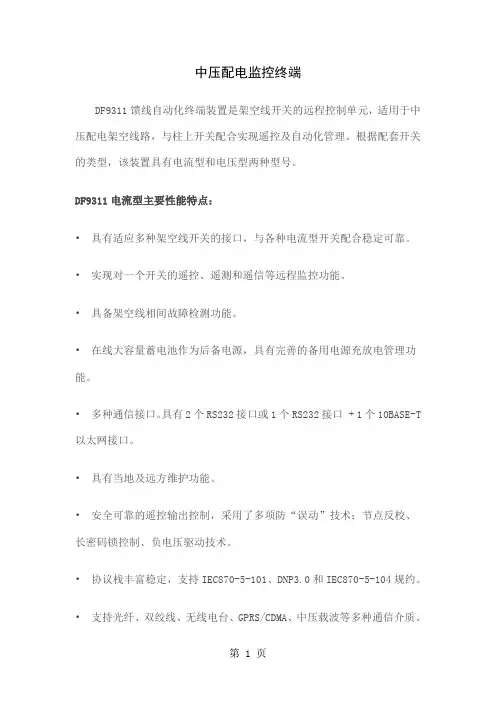

中压配电监控终端DF9311馈线自动化终端装置是架空线开关的远程控制单元,适用于中压配电架空线路,与柱上开关配合实现遥控及自动化管理。
根据配套开关的类型,该装置具有电流型和电压型两种型号。
DF9311电流型主要性能特点:•具有适应多种架空线开关的接口,与各种电流型开关配合稳定可靠。
•实现对一个开关的遥控、遥测和遥信等远程监控功能。
•具备架空线相间故障检测功能。
•在线大容量蓄电池作为后备电源,具有完善的备用电源充放电管理功能。
•多种通信接口。
具有2个RS232接口或1个RS232接口 + 1个10BASE-T 以太网接口。
•具有当地及远方维护功能。
•安全可靠的遥控输出控制,采用了多项防“误动”技术:节点反校、长密码锁控制、负电压驱动技术。
•协议栈丰富稳定,支持IEC870-5-101、DNP3.0和IEC870-5-104规约。
•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。
•采用全工业级低功耗技术设计,宽温度范围(-40℃--+75℃),满足在户外恶劣环境运行的要求。
•挂箱防雨、防尘、防潮,防护等级达到IP54。
DF9311V电压型主要性能特点:•实现对一个开关的遥控、遥测和遥信等远程监控功能。
•具有适应电压型开关(如VSP5)的接口,可以实现基于“电压-时间”模式的馈线故障检测、隔离和恢复,处理过程不依赖于后备电源和通讯系统。
•多种通信接口。
具有2个RS232接口或1个RS232接口 + 1个10BASE-T 以太网接口。
•具有当地及远方维护功能。
•安全可靠的遥控输出控制,采用了多项防“误动”技术:节点反校、长密码锁控制、负电压驱动技术。
•协议栈丰富稳定,支持IEC870-5-101、DNP3.0和IEC870-5-104规约。
•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。
•采用全工业级低功耗技术设计,宽温度范围(-40℃--+75℃),满足在户外恶劣环境运行的要求。

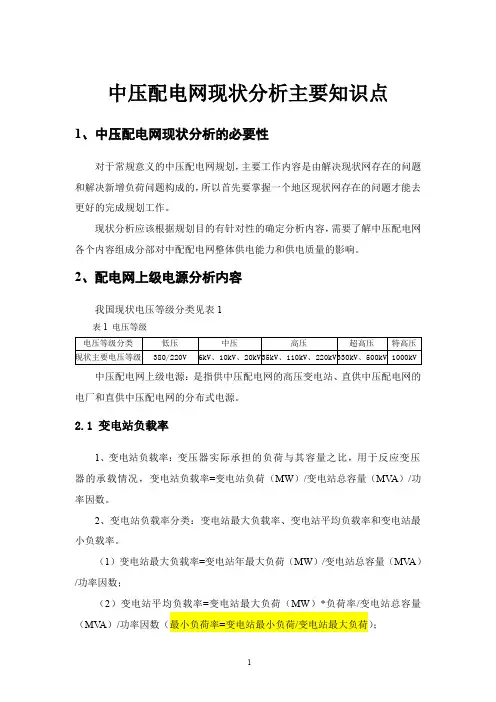

中压配电网现状分析主要知识点1、中压配电网现状分析的必要性对于常规意义的中压配电网规划,主要工作内容是由解决现状网存在的问题和解决新增负荷问题构成的,所以首先要掌握一个地区现状网存在的问题才能去更好的完成规划工作。
现状分析应该根据规划目的有针对性的确定分析内容,需要了解中压配电网各个内容组成分部对中配配电网整体供电能力和供电质量的影响。
2、配电网上级电源分析内容我国现状电压等级分类见表1表1 电压等级中压配电网上级电源:是指供中压配电网的高压变电站、直供中压配电网的电厂和直供中压配电网的分布式电源。
2.1 变电站负载率1、变电站负载率:变压器实际承担的负荷与其容量之比,用于反应变压器的承载情况,变电站负载率=变电站负荷(MW)/变电站总容量(MV A)/功率因数。
2、变电站负载率分类:变电站最大负载率、变电站平均负载率和变电站最小负载率。
(1)变电站最大负载率=变电站年最大负荷(MW)/变电站总容量(MV A)/功率因数;(2)变电站平均负载率=变电站最大负荷(MW)*负荷率/变电站总容量(MV A)/功率因数(最小负荷率=变电站最小负荷/变电站最大负荷);(3)变电站最小负载率=变电站最小负荷(MW)/变电站总容量(MV A)/功率因数。
2、变电站负载率分析必要性(1)变电站最大负载率分析必要性:中压配电网规划新增10kV线路要考虑从哪个变电站新出线,一个变电站能否新出新出线一般由以下几点决定,变电站负载率的高低、变电站是否有剩余(10kV、20kV)出线间隔和是否有出线的走廊,为使规划更具有可操作性,对变电站负载率分析是十分必要的,同时对变电站最大负载率的分析还能对主网提出建议;(2)变电站平均负载率分析必要性:变压器的负载率的大小直接和经济运行情况相关,所以为了更准确的把握变电站运行情况,对变电站的平均负载率分析是十分必要的;3、变电站负载率分析措施:主要分析变电站的负载率是否合理,若变电站的负载率比较低,同时还有剩余出线间隔(10kV、20kV),在规划过程中可以考虑从该变电站新出线路,使得该变电站尽快满足经济运行负载率,如果负载率偏高,在规划中应该通过其它变电站新出或者改造已有10kV线路切割该变电站中压出线所带负荷。
高低压配电系统基本概念设备简介及安全操作培训讲座共94页文档第一部分:基本概念1.高低压配电系统的定义:高低压配电系统是指将电能从电源送至用户的系统,其中包括变电站、配电房、配电变压器等设备。
2.高低压电能的传输:高低压电能的传输可以通过变电站将高压电能转换为低压电能,并通过配电房将电能分配给用户。
3.高低压电路的分类:高低压电路可以分为传输线路、配电线路和用户线路,其中传输线路主要用于长距离的电能传输,配电线路用于电能分配,用户线路直接连接用户设备。
第二部分:设备简介1.变电站:变电站是高低压配电系统的重要组成部分,用于将高压电能转换为低压电能。
变电站包括变压器、断路器和隔离开关等设备。
2.配电房:配电房是电能分配的中心,常见的配电房设备包括开关柜、电流互感器和电压互感器等。
3.配电变压器:配电变压器用于将高压电能转换为低压电能,以供用户使用。
4.断路器:断路器用于在电路发生故障时切断电流,以保护设备和人员的安全。
第三部分:安全操作培训1.安全操作要求:在高低压配电系统中,必须确保电路处于可靠的工作状态,严禁擅自进行改动或维修。
2.安全操作技巧:在操作配电设备时,应按照正确的顺序进行操作,使用绝缘工具和个人防护装备,注意电路的负荷和运行情况。
3.预防电击事故:避免触摸带电部件,确保设备绝缘良好,定期检查设备的绝缘电阻。
4.灭火器的使用:了解不同类型的灭火器的使用方法,并在遇到火灾时采取正确的灭火措施。
5.紧急事故处理:在遇到紧急情况时,应立即切断电源,并采取适当的紧急救援措施。
以上是高低压配电系统基本概念、设备简介及安全操作培训讲座的摘要,详细内容请参考完整的94页文档。

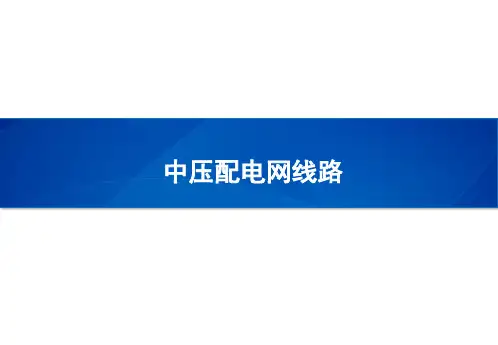

中压配电网线路目录第一节架空线路第二节电力电缆线路目录第一节架空线路一.架空线路的组成二.架空线路的架设要求三.架空线路的运行维护架空线路主要由下表所列器材组成:名称图片名称图片水泥杆金具铁塔杆绝缘子架空裸导线横担架空绝缘导线拉线接地接地装置(一)杆塔1、杆塔的作用架空配电线路的杆塔是用于支撑导线,并使导线与地面、建筑物、电力导线、通信线以及其他被跨越物之间保持一定的安全距离。
2、杆塔按材料分类架空配电线路的杆塔按采用的材料分可分为钢筋混凝土电杆类、铁塔类、木杆类三种类别。
钢筋混凝土电杆示意图架空铁塔示意图(1)钢筋混凝土电杆优点:目前最为广泛的一种电杆,使用年限长,相对于金属杆和木杆维护工作量小;缺点:主要整体较为笨重,电杆整体为细长构件,在装卸运输及安装过程中稍有不慎,很容易出现裂缝。
按制造工艺分类:普通钢筋混凝土电杆、预应力和部分预应力钢筋混凝土电杆三种;按形状分类:分拔梢杆和等径杆两种,使用最多的为拔梢杆,其拔梢度为1:75,即每沿轴线延伸1m,直径相差约13.3mm。
(2)钢管电杆和铁塔优点:机械强度大,使用年限长,便于运输和组装,还可以减少拉线设置;缺点:消耗钢材量大,造价高,需要经常进行防腐维护,基础施工复杂;按结构分类:分为组装式铁塔和预制式钢管塔,组装式铁塔由各种角铁组成,应采用热镀锌防腐处理,组装耗时。
预制式钢管塔多为插接式钢管杆,安装方便,但比较笨重,给运输和施工带来不便。
(3)木杆优点:木杆已很少使用,主要优点是质量轻,加工安装都比较方便;缺点:容易腐朽,特别是埋入地中的部分,使用年限较短。
钢管电杆铁塔3、杆塔按用途分类架空配电线路的杆塔按用途分可分为直线杆、耐张杆、转角杆、终端杆、分支杆等。
(1)直线杆直线杆位于架空线路的直线段上,是线路导线的支撑点,能承受导线、绝缘子、金具等的自重和侧向风力,但并不能承受顺线路方向的导线张力。
(如图)(2)耐张杆耐张力杆即承力杆,又称断连杆,能够在正常运行情况下和断线故障情况下承受顺线路方向的不平衡张力,同时将线路分隔成若干个耐张段,以加强机械强度,当线路出现倒杆、断线故障时,可将事故限制在两个耐张杆之间。
中压配电网主要设备简介
一、配电变压器
1.设备分类
按相数三相和单相
按绕组绝缘油浸式和干式
铁芯材质电工钢片和非晶合金
按性能水平代号(损耗值)7型、9型、11型、13型、15型铁芯结构叠铁芯和卷铁芯
按安装方式落地安装、杆架式安装
箱变组合式变压器(美式)、预装式变电站(欧式)
一般只有非晶合金才能做到15型的性能水平,卷铁芯能做到13型的性能水平,较强的厂家叠铁芯也能做到13型水平。
国家将7型列为1998年12月31日前应淘汰[注1]的产品,9
型及以上为节能产品,南方电网公司界定11型及以上为节能
产品。
3.图片示例
(1)非晶合金变压器
(2)干式变压器
(3)组合式变压器(美式)
(4)预装式变电站(欧式)二、断路器与负荷开关
1.设备分类
按灭弧介质真空、SF6、油
按操动机构电磁、弹簧(直式)、弹簧(涡卷)、永磁
按主绝缘SF6、油、环氧树脂
按结构分体、整体
按安装方式户内、户外(柱上、落地)
按开断容量断路器和负荷开关
按使用位置
分段、联络、分支(界)
和功能
以油为灭弧介质的断路器目前已属于淘汰类产品,10kV 线路上常采用的是真空断路器和SF6负荷开关。
3.图片示例
(1)ZW32真空断路器
(2)永磁机构柱上断路器
(3)负荷开关
三、开关柜
1.设备分类
应用于室内,按开关配置分为负荷开关柜、负荷开关-熔
断器组合电器柜、断路器柜三种类型,在开关站常采用断路器柜,配电变压器保护常采用负荷开关-熔断器组合电器柜。
根据开关柜的绝缘介质,开关柜可分为气体绝缘开关柜〔注2〕、空气绝缘开关柜〔注3〕。
一般采用空气绝缘开关柜,在有占地小、占空间小和防潮等特殊要求时,才采用气体绝缘开关柜。
3.图片示例
(1)空气绝缘开关柜
(2)气体绝缘开关柜
四、户外开关箱(环网柜)
1.设备分类
指应用于户外,设有母线及其进出线设备、完成接受并分配电力、能开断电流的配电设施,多采用气体绝缘柜、三工位SF6负荷开关,也有采用真空负荷开关加气体绝缘。
气体绝缘形式又分为共箱式气体绝缘开关柜[注4]、单元式气体绝缘开关柜[注5]两种。
箱体可分别采用不锈钢、GRC[注6]、SMC[注7]三种材料。
另有真空断路器与固体绝缘的组合方式,但目前应用还不多。
3.图片示例
五、电缆分接箱(电缆分支箱)
1.设备分类
用来对电缆线路实施分接、分支、接续及转换电路的设备。
为了与户外开关箱相区别,电缆分接箱应不含任何开关设备。
箱体可分别采用不锈钢、GRC、SMC三种材料电缆分接箱与户外开关箱共同的技术要求:
(1)采用全绝缘、全密封、全屏蔽结构,不需要外部绝缘距离。
(2)防尘防潮、抗洪水、耐腐蚀、免维护,适合任何恶劣环境。
外壳应满足使用场所的要求,防护等级不应低于IP3X 级。
电缆附件应采用高品质冷缩产品,分接箱内宜预留备用电缆接头。
3.图片示例
注1:经国务院批准,1999年1月国家经贸委发布了《淘汰落后生产能力、工艺和产品的目录(第一批)》(国家经贸委令第6号),并规定限期坚决淘汰本目录所列的落后生产能力、工艺和产品,一律不得新上、转移、生产和采用本目录所列的生产能力、工艺和产品。
注2:气体绝缘开关柜是一种把GIS的SF6的绝缘技术、密封技术与空气绝缘的金属封闭开关设备制造技术有机地相结合,将各高压元件设置在箱式密封容器内,使之充入较低压力的绝缘气体,利用现代加工手段而制成的成套系列化产品,俗称充气柜。
注3:空气绝缘开关柜是指以空气作为绝缘介质的金属封闭开关设备,通常分为中置柜、固定柜。
注4:共箱式气体绝缘开关柜是指两个及以上开关单元安装在一个气体绝缘的全封闭的气箱中;
注5:单元式气体绝缘开关柜是指单个开关安装在一个独立的气体绝缘的全封闭气箱中。
注6:GRC指玻璃纤维加强型水泥材料,以水泥和玻璃纤维为主要原料,用玻璃纤维替代钢筋的作用,是玻璃纤维增强型水泥达到类似于钢筋水泥,并能够抗紫外线辐射、机械强度高、隔热、防潮、阻燃、防冻、耐腐蚀、抗冲击。
注7:SMC指热固型材料,简称SMC(Sheet Molding Compound),即玻纤增强的不饱和聚酯树脂。
SMC是玻纤增强材料,具有高的强度和弹性模量,耐腐蚀性强。
