NEC2400程控交换机操作说明一、交换机基本操作1.开机操作:将交换机接通电源,按下电源按钮,等待系统启动完成。
交换机启动完成后,可以通过登录界面进行操作。
2.登录操作:使用合适的终端设备(如计算机),通过串口或网络接入交换机。
在弹出的登录界面中输入正确的用户名和密码,即可登录系统。
3.主界面:登录后,将进入主界面。
主界面会显示当前系统的状态和运行情况的概述。
4.基本设置:在主界面中,可以进行基本设置,如修改系统的时间、日期、名称等。
二、功能操作5.呼入策略设置:可以通过交换机的设置界面,设置呼入策略。
可以根据时间段、呼叫者、呼叫类型等条件,按照预设的策略进行呼叫转接或拒接。
8.呼叫中心功能:该交换机还提供呼叫中心功能,可以实现呼叫路由、队列、坐席等功能,提高呼叫中心的业务处理效率。
三、故障排除4.交换机无法启动:检查交换机的电源连接是否正常;确认交换机的硬件设备是否损坏;检查交换机的系统文件是否完整。
四、安全注意事项1.使用强密码:在设置登录密码时使用强密码,包含字母、数字和特殊字符,并定期更换密码。
2.防止未授权访问:禁止将交换机直接暴露在公共网络上,确保只有授权的用户可以访问交换机。
3.定期更新软件:定期更新交换机的软件版本,以保证系统的安全性和稳定性。
4.备份设置和数据:定期备份交换机的设置文件和数据,防止意外丢失的情况发生。
总结:NEC2400程控交换机是一种高性能、多功能的交换机设备,提供了丰富的功能和灵活的操作方式。
通过以上操作说明,用户可以熟练地操作该交换机,并能够解决常见的故障和安全问题。
程控交换机操作方法
程控交换机是一种通过预设的程序来完成通信路的交换的交换机。
下面是一些常见的程控交换机操作方法:
1. 设置交换机参数:包括端口速率、端口类型、IP地址等参数,通过命令行或者图形界面进行设置。
2. 创建VLAN:VLAN是虚拟局域网,可以将物理端口划分为不同的逻辑网段,提高网络安全性。
通过配置交换机,将端口划分为不同的VLAN。
3. 配置端口:对于每个端口,可以设置速率、双工模式、流控等参数,也可以进行端口的绑定和隔离等操作。
4. 配置链路聚合:多个物理链路可以进行链路聚合,提高带宽和冗余性。
通过配置交换机,将多个链路聚合成一个逻辑链路。
5. 配置QoS:QoS(Quality of Service)是对网络中不同数据流进行优先级和带宽限制的管理。
可以通过配置交换机,对不同流量进行分类和限速。
6. 配置交换机间的互联:多个交换机之间可以通过光纤或者电缆进行互联,形成一个大型的局域网。
通过配置交换机,设置互联口的IP地址和路由等参数,实现交换机之间的通信。
7. 设置安全策略:通过配置交换机,可以设置访问控制列表(ACL)或者端口安全等策略,限制特定用户或者设备的访问权限,提高网络的安全性。
以上是一些常见的程控交换机操作方法,不同型号和厂商的交换机可能会有一些差异。
具体操作方法可以参考相应的产品文档或咨询厂商的技术支持。
Alcatel 程控交换机操作一、修改权限(1)xa000000>mgr上面通过回车键来选择在Directory Number:输入你所要修改的分机号码,然后按F1确定出局权限修改:找到Public Network Category : 这一项,输入你要修改的等级对应表:4---内线3---市话2---国内1---国际分机互打权限修改:找到Connection Category Id:这一项输入你要修改的等级对应表:1:表示客房的连接等级0、3、4:表示办公的连接等级1可以拨打1、3、40可以拨打0、3、43可以拨打0、3、44可以拨打0、1、3、4修改好后按F1键确定出现如上的对话框表示成功退出按F2键即可二、代答组1、设置代答组(1)xa000000>mgr上面通过回车键来选择在Directory Number:输入你所要修改的分机号码,然后按F1确定找到Pick up Group Name : 输入组名即可。
2、查看代答组成员mgr----users------Consult/Modify双击回车键,把 All instances 选中光标下移,在Set filters这一项回车,出现如下图光标往下移找到 Pick up Group Name,回车,在Pick up Group Name前面会出现一个+号然后按F1键确认光标移到虚线位置,输入你要查找的代答组名按2下F1键就会出现如下图这样就可以看到在这个代答组里的成员了退出用F2键3、删除代答组删除代答组只能在分机上一个一个的删除找到Pick up Group NamePick up Group Name : ""在后面输入双引号(Shift+双引号)两次然后按F1键确认即可三、直拨号码设定1、创建号码呼出mgr ----users-----Consult/Modify-----在Directory Number:输入你要直拨的号码如134找到Use Personal Calling Number + 改成True然后按F1键确定在Private Calling Number : 输入电信的号码按F1确认号码呼入mgr --在First External Number:输入电信号码First Internal Number:输入内线号码然后按F1键确认即可2、删除照上面的操作,之前选择create 现在选择delete在First External Number:输入电信号码然后按F1确认在usres--- Consult/Modify----- Use Personal Calling Number:原先为True,把其改成Flase 然后按2次F1键即可删除。
数字程控交换机分机操作简明手册数字程控交换机是一种先进的通信设备,它在现代通信中起到重要的作用。
作为普通用户,我们需要了解如何正确地使用数字程控交换机的分机功能。
本文将为你提供一份简明的分机操作手册,帮助你更好地利用数字程控交换机的功能。
一、数字程控交换机的基本工作原理数字程控交换机通过数字化技术实现电话通信的连接与转接。
它由信号处理器、控制器、交换矩阵等组成,能够实现电话的呼叫、呼叫转接、通话等功能。
二、数字程控交换机分机操作的基本步骤1. 接听电话当电话响起时,我们需要拿起听筒,按下分机对应的接听键。
如果是分机间通话,我们只需要拨号对方的分机号码即可。
2. 拨打电话想要呼叫其他分机或外线电话时,我们需要按下“外线”键,然后拨号。
拨号时,按下数字键盘上对应的数字即可。
如果是长途呼叫,可能需要在拨号前按下特定的长途拨号码。
3. 通话中的操作在通话中,我们可能需要进行一些操作,如转接电话、保持通话、挂断电话等。
- 转接电话:按下“转接”键后,拨号对方分机或外线电话号码,然后挂断听筒即可实现转接。
- 保持通话:按下“保持”键后,对方将听到背景音乐,我们可以按下“保持”键进行恢复通话。
- 挂断电话:通话结束后,我们需要将听筒放回挂机器上,挂断电话。
如果通话还没结束,我们需要按下“挂断”键。
4. 其他操作除了基本的接听和拨打电话外,数字程控交换机还具有一些额外的功能。
- 通话转移:我们可以设置通话转移功能,将来电转接到其他分机或手机号码。
- 免提通话:按下“免提”键后,我们可以放下听筒,实现免提通话。
- 呼叫等待:当我们正在通话中,另一个来电到达时,我们会听到短暂的提示音,可以选择保持当前通话或接听来电。
三、数字程控交换机故障排除技巧1. 无法接通电话如果拨号后没有响应或者听到忙音,首先检查电话线是否插紧。
如果仍然无法通话,可能是线路故障,请联系网络运营商解决。
2. 无法接听电话如果听筒无声或者杂音较多,可以尝试调整听筒音量,或者检查电话线是否插紧。
第二章系统编程2.0 注意事项2.0.1 必须在801分机上进行功能设置:2.0.2 本章所有操作均属高等级指令,非集团电话最高使用权限者(无系统密码者)将无法操作;2.0.3 本章所有操作均需在开锁(输入正确系统密码)后且未挂机前才有效,每次挂机系统自动上锁;2.0.4 按“*”键进入设置,按“#”键结束设置,在编程过程中发现输错可直接用“*”键重新开始,不必挂机;2.0.5 若总机己设为直拨外线状态时,用户必须先按一个”*”键进入内线,然后再按“*”开始设置;2.0.6 设置结束时,听到"-嘟-"一声表示设置正确,若为"-嘟-嘟-嘟-"则表示设置有误,请查明再设;2.0.7 属控制多用户的指令都有批处理操作方式,使用批处理操作可提高设置速度和准确性。
2.1 系统设置开锁格式: *01 ABCD#注释: “ABCD”为系统密码例如: 想修改系统设置,则在设置前,必须先开锁方能进行(假如系统密码为”1234”) 提801分机——输入“* 0 1 1 2 3 4 # ”——“嘟”一声——继续其它设置注意:系统将在“801”挂机时自动上锁,故“801”在开锁后不能挂断,在听到“嘟”一声后便可进行设置。
若遇挂机,则在设置前必须再次开锁。
2.2 更改系统密码格式: *02 ABCD#注释: “ABCD”为新密码例如: 若想将系统密码更改为”0000”,则提801分机开锁——输入“* 0 2 0 0 0 0 # ”——“嘟”一声——挂801分机注意:〈1〉.本集团电话系统原始密码为”1234”;〈2〉.在使用系统前,建议先更改密码;〈3〉.若密码遗忘,可在找到机器“出厂编号”后与本公司售后服务部联系。
〈4〉.以下各操作举例均为己开系统锁的设置步骤。
2.3 设置开通外线格式: * 3 a b c d e f #注释: a、b、c、d、e、f为欲开通的外线口号例如:某公司有四条外线,则可将外线接入一到四号外线口,且将系统设置为四条外线状态:提801分机开锁——输入“* 3 1234 # ”——“嘟”一声——挂801分机在使用中,有时有特殊需要,用户无需将外线顺序接入一至四号口,而可按需要接入,如接入二、四、五和第六口,则提801分机开锁——输入“ * 3 2456 # ”——“嘟”一声——挂801分机若用户没有外线而将集团电话作为内部交换机,可将系统设为无外线状态:提801分机开锁——输入“ * 3 # ”——“嘟”一声——挂801分机2.4 中继分组2.4.1 设置某外线为某几部分机的专线格式: * 4 1 A abc #注释: “A”为外线口号;”abc”为分机现时号例如: 将第三号外线设为”803”和”335”(335为某分机的现时号)的专线,设置如下: 提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声后挂机——再提机开锁输入“ * 4 1 3 335# ”——“嘟”一声——挂801分机或用批处理方式:提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声——继续输入“3 335 #”——“嘟”一声——挂801分机注意:(1)每根外线最多设置四部分机为其专线;(2)取消专线只需重新开通外线(见2.3项)即可。

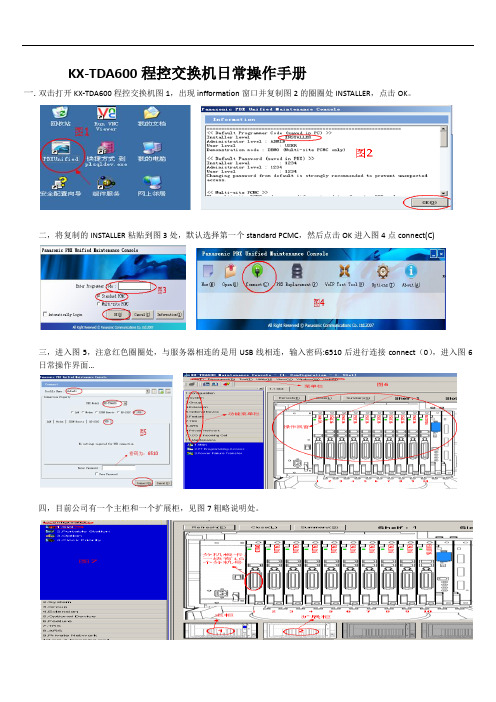

KX-TDA600程控交换机日常操作手册
一.双击打开KX-TDA600程控交换机图1,出现infformation窗口并复制图2的圈圈处INSTALLER,点击OK。
二,将复制的INSTALLER粘贴到图3处,默认选择第一个standard PCMC,然后点击OK进入图4点connect(C)
三,进入图5,注意红色圈圈处,与服务器相连的是用USB线相连,输入密码:6510后进行连接connect(0),进入图6日常操作界面…
四,目前公司有一个主柜和一个扩展柜,见图7粗略说明处。
五,扩展分机号设置和分机号分组及拨打权限的设置,分机号和组及权限设置好后,点APPLY---OK,见图8。
六,公司个人长途密码的设置:6-3, verification code:验证码设置,最长位数为4位,verification codpin:验证codpin最长位数为10位,所以针对个人长途密码最长为14位,公司长途密码为6位,详见图9。
七,服务等级对应长途限制等级设定,如下图,完毕。

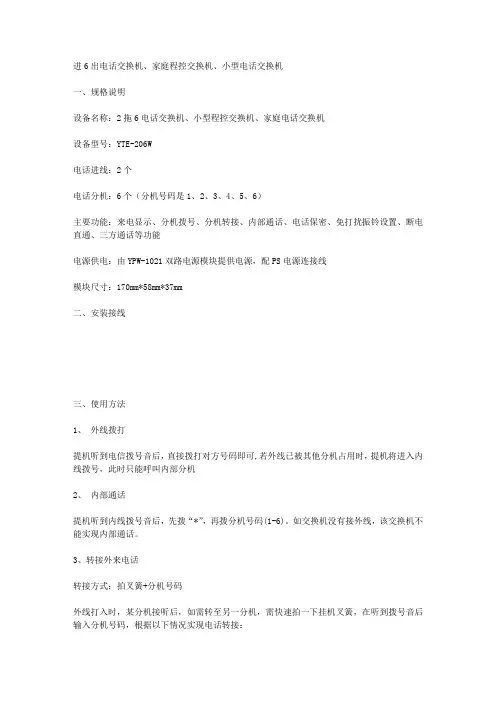

进6出电话交换机、家庭程控交换机、小型电话交换机一、规格说明设备名称:2拖6电话交换机、小型程控交换机、家庭电话交换机设备型号:YTE-206W电话进线:2个电话分机:6个(分机号码是1、2、3、4、5、6)主要功能:来电显示、分机拨号、分机转接、内部通话、电话保密、免打扰振铃设置、断电直通、三方通话等功能电源供电:由YPW-1021双路电源模块提供电源,配PS电源连接线模块尺寸:170mm*58mm*37mm二、安装接线三、使用方法1、外线拨打提机听到电信拨号音后,直接拨打对方号码即可,若外线已被其他分机占用时,提机将进入内线拨号,此时只能呼叫内部分机2、内部通话提机听到内线拨号音后,先拨“*”,再拨分机号码(1-6)。
如交换机没有接外线,该交换机不能实现内部通话。
3、转接外来电话转接方式:拍叉簧+分机号码外线打入时,某分机接听后,如需转至另一分机,需快速拍一下挂机叉簧,在听到拨号音后输入分机号码,根据以下情况实现电话转接:(1)、A分机转B分机,A分机不挂机,B分机不摘机此时A分机听回铃声,B分机响铃,外方听铃声等待,如30秒后B分机仍不摘机,则A分机自动恢复与外电通话。
(2)、A分机转B分机,A分机不挂机,B分机响铃后摘机此时A分机可与B分机内部通话,外方听铃声等待,如果B分机想与外方通话,A分机挂机即可;如果B分机不想与外方通话,则B分机挂机,A分机恢复与外方通话。
(3)、A分机转B分机后A分机挂机此时B分机响铃,外方听音乐等待,B分机提机即可与外方通话,如B分机30秒内不提机,若A空闲,则A分机会响铃,B分机停止响铃,A分机摘机可继续通话和转接,不摘机则30秒后自动拆线。
4、代接电话未响铃的分机亦可接听外电,提机输入“#7”即可。
5、三方通话三方通话指二部分机与外线可以同时通话,实现小型电话会议。
分机接听来电时,若希望与B分机进行三方通话,则快速拍一下挂机叉簧,在听到拨号音后输入“*分机号码”即可,当A或B任意一方挂机,另一方仍可与外线通话。
程控交换机如何设置程控交换机设置方法程控交换机在选购回来必须经过一番设置才能得心应手的使用,下文将会详细介绍程控交换机设置方法。
程控交换机设置方法程控交换机所有编程在8000分机上操作。
输入正确的代码会有证实音,“嘟”的一声。
(如无8000分机可以拨129查物理号,报000就是总机。
)首先找到程控交换机的功能字头,由于出厂功能字头是“1”,重庆地区大部分改为了“3”,可以用125,225,325试一下能否报分机号码。
如125能报分机号,您的功能字头没有变。
如变了说明书所有的“1”字头改为相应的功能字头。
进入编程状态首先在8000总机上:提机拨18*,挂机。
(五分钟内不必重新输入)注意:如能字头有变,相应的18*也改变。
如:功能字头是3,就是38* 了(千万注意这一点!!)进入编程状态(在8000总机上):提机拨18*1、分机号码弹编(即改分机号码)代码是:*11* 物理号 * 想要的分机号 #物理号可以拨129查询,想要的分机号不能与交换机有的号码相重。
2、分机等级限制设置1级国际国内,2级国内,3级市话及本地网 6级只能内部电话*10* 等级 * 分机号 #3、分机来电显示开通设置:*55*1*# *56*1*# *69*1*#4、中继外线开通设置开通第1条外线TRK01:*44*1*01# 关:*44*0*01#开通第2条外线TRK02:*44*1*02# 关:*44*0*02#开通第3条外线TRK03:*44*1*03# 关:*44*0*03#开通第4条外线TRK04:*44*1*04# 关:*44*0*04#开通第5条外线TRK05:*44*1*05# 关:*44*0*05#开通第6条外线TRK06:*44*1*06# 关:*44*0*06#5、自录入中继提示语音设置:*51*1065368 # 嘟声后对话筒说话。
试听:*51# ,确认 *51*1# 。
6、入中继方式选择设置人工转接:*06*1*中继号# 中继号:01-04语音提示:*06*0*中继号# 中继号:01-04群呼方式:*06*2*中继号# 中继号:01-047、外线呼入方式选择设置外线呼入人工转接:*06*1*中继号# 中继(外线)端口号:01-04 (48门以上01-08)外线呼入语音提示:*06*0*中继号# 中继(外线)端口号:01-04 (48门以上01-08)外线呼入群呼方式:*06*2*中继号# 中继(外线)端口号:01-04 (48门以上01-08)说明:中继号指外线端口号外线呼入指定分机 *12*分机号码*外线端号号(01-08)#如:本公司有3条外线接入交换机(接入交换机的外线端口是01-03),要求外线呼入为电脑语音提示,查号拨0到指定的8008分机上。
厂家默认参数
①默认分机打出方式为直播外线(注:外线没忙音,内线有忙音)
②分机号码位数为两位数
③分机号码默认为11 ~18
设置步骤
8号内线端口为编程管理端口,只能用接在8号端口的话机进行编程
第一步:复位
*997*7* #
第二步:进入编程状态
*990000 # ←——“0000”为初始密码
第三步:设置分机拨打方式
41**1 # ←——拨“0”出局
41**0 # ←——直播外线
注:“**”代表所有两位数的分机,单独设置则将“**”替换为所需要单独设置的分机号码三位数的分机号码设置则为“ 4 1 * * * 1 # ”
第四步:设置分机位数
96881 # ←——所有分机设为三位数96880 # ←——所有分机设为两位数
注:两位变三位号码的设置后,默认原始分机号码后面加“8”
第五步:修改分机号码
8 ab AB # ←——对两位数的号码进行修改8 abc ABC # ←——对三位数号码进行修改
注:“ab”代表旧的分机号码,“AB”代表新的分机号码。
