声艺调音台FX16II使用说明书

请教：声艺FX16II的赖斯康效果器问题如何调整，我好不容易调出混响了怎么已关机重启就又没有了那怎么存不住那，望各位老师解答一下谢谢急急！！找到program select旋钮下面灰白色的store键，调好效果后，按住此键数秒钟，直到LED类闪几下即存储下来了。

试试行否？MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡选择输出口MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频ON—开OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入OUT PUT—输出MUNE—通道哑音开关XLR平衡式话筒输入。

线路输入插口，用于连接电子乐器及CD、卡座等。

断点插口，经处理后的信号可经此口返回信号路途。

增益控制旋钮低音切除开并输入高音均衡器旋钮中频修饰扫描点中频均衡器旋钮低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）声向定位旋钮通道哑音开关或SUB 选择主输出口（MIX：主输出SUB：副输出）输入通道预监听开关分路通道衰减器第2参数低音剪切键）1（推子前、均衡前）同上（可选择在推子前或推子后）辅助输出5（推子后、均衡后）同上（主通道）矩阵批示灯预监听、峰值信号批示灯分路衰减器（分路推子）。

调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

调音台按信号出来方式可分为：模拟式调音台和数字式调音台。

调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)调音台作用（一）调音台输入部分的插座、功能键① 卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。

标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。

由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。

它的抗干扰性强，噪声低，一般用于有线话筒的连接。

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。

就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。

一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。

如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。

不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。

于是总会使用到各种调音台。

什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。

总之到处都会找到调音台的影子。

很多朋友觉得调音台很复杂，弄不懂。

搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。

想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。

四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。

. 六实践是学习调音台的最好方法。

我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。

这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。

首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。

下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。

声艺FX-16调音台面板说明第一部分输入频道一、背板1、DIR1(DIRECT OUTPUT直接输出)：可接磁带录音机或者效果处理器。

2、MIC(MIC Input麦克风输入)：可接麦克风、话筒等一切稳定或不稳定的音源设备。

3、LINE(LINE Input线性输入)：一般接音源稳定的设备，如CD机、磁带机等；但也可以用来接音源不稳定的设备，如话筒，必须保证音源线足够短。

4、INS(INSERT POINT断点插入插口，也称又出又进插口)，这个插座一般用于将一个信号处理设备直接插入调音台的某个输入或者输出通道，对该通道的音频信号行进更精细的处理二、单声道通道1、GAIN(增益，放大量)使用该按钮可以调节此通道送往MIX（混音器）的声音大小，注意太高了有尖叫，太低了听不清。

2、100Hz (100Hz HI-Pass Filter)：按下此按钮可以减轻话筒的轰隆声或尖叫声。

3、HF=High Frepuency高频段：按下此按钮可以减轻嘶嘶声或者过度的丝丝声MF=Mid Frepuency中频道：中频段包含了几乎所有的口头发音的频段，在使用是请非常仔细的听，举个例子可以用放大或者减小话筒的声音。

LF=Low Frepuency低频段：此按钮用来减低嗡嗡、隆隆声或者提高模糊的声音。

注意：平时一般不用上述旋钮，请把旋钮旋在中间。

4、AUX1、2、3（Aux Sends）：辅助送出，一般用于输出信号供信号处理设备进行处理，或输出舞台监听信号：每个通道都有一个独立的辅助输出（接口在背板），此输出独立于MIX.AUX1通常用于PRE-FADE(推子前)，POST EQ(均衡器后)。

AUX2、3通常用于POSR-FADE(推子后)，POST EQ(均衡器后)。

当按下PRE按钮后AUX2也可以用于PRE-FADE(推子前)，POST EQ(均衡器后)。

5、FX6、PAN(声像调节)，将输入信号（立体声）分配到左路通道与右路通道之间任意位置。

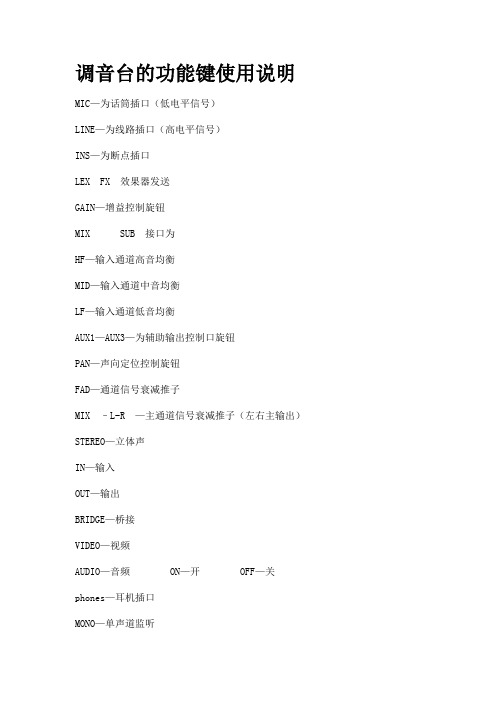

调音台的功能键使用说明MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频 ON—开 OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入 OUT PUT—输出MUNE—通道哑音开关二、DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。

MIC XLR平衡式话筒输入。

LINE 线路输入插口，用于连接电子乐器及CD、卡座等。

INS 断点插口，经处理后的信号可经此口返回信号路途。

SENS 增益控制旋钮100H z 低音切除开并HF 输入高音均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑音开关MIX或SUB 选择主输出口（MIX：主输出 SUB：副输出）PFL 输入通道预监听开关FAD 分路通道衰减器三、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑音开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推子监听音台功能及使用技巧介绍(一)不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。

FX16II 效果器列表号码NAME名称参数1参数21SMALL HALL⼩小的⼤大厅混响预延时残响2LARGE HALL⼤大的⼤大厅混响预延时残响3VOCAL HALL唱歌⽤用⼤大厅混响预延时残响4DRUM HALL⿎鼓⽤用⼤大厅混响预延时残响5SMALL PLATE⼩小⾦金属板混响预延时残响6LARGE PLATE⼤大⾦金属板混响预延时残响7VOCAL PLATE唱歌⽤用⾦金属板混响预延时残响8DRUM PLATE⿎鼓⽤用⾦金属板混响预延时残响9ROOM房间混响预延时残响10STUDIO录⾳音棚混响预延时残响11CHAMBER⼩小室混响预延时残响12AMBIENCE环境混响预延时残响13ARENA竞技场混响预延时残响14GATED⻔门洞混响预延时残响15REVERSE翻转混响预延时残响16SPRING跳跃混响预延时残响17STUDIO DELAY录⾳音棚延时时间范围返回次数18DIGITAL DELAY数字延时时间范围返回次数19TAPE DELAY录⾳音延时时间范围返回次数20PONG DELAY砰咚延时时间范围返回次数21MOD DELAY摩登延时时间范围返回次数22REVERSE DELAY翻转延时时间范围返回次数23CHORUS合唱速度深度24FLANGER镶边速度深度25PHASER相位速度深度26TREMELO/PAN声像速度深度27ROTARY旋转速度深度28VIBRATO震动速度深度29REV/DEL SHORT短的混响+延时时间范围返回次数30REV/DEL LONG⻓长的混响+延时时间范围返回次数31PHASE DELAY相位延时时间范围返回次数32ROTARY DELAY旋转延时时间范围返回次数。

调音台的使用教程第一部分:信号的放大，参数均衡和插入效果我们知道话筒所产生的音频信号是非常微弱的。

而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。

我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。

这种设备就是前置放大器，俗称话放。

请看。

2UB1622FX的前置放大器部分看图，那个大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。

卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。

主意，这两个插座是不能同时使用的～而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上～前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivity”，中文名字是微调，增益，或者灵敏度。

一般俗称“口子”。

“口子”旋钮用来控制信号放大量。

至于到地放大多少则要看通道上的“PEAK”峰值指示灯。

如果“PEAK”指示灯偶尔闪动一下，则是正常，如果快速的闪烁则表示你的输入信号已经失真了～需要把口子开小一点儿～ [LOW CUT]低音切除开关可以过滤那些不需要的低频声音。

和前置放大器相关的另外一个开关是“幻象电源”开关。

如果连接电容话筒必须要打开“幻象电源”～否则无论您开多大的“口子”也不会有声音。

幻象电源开关幻象电源开关，在UB1622FX调音台的背面，能够给所有的卡农插座施加幻象电源。

说完了前置放大部分，我们再看看参量均衡器。

一般调音台通道上一般都会有参量均衡器，在这个Behringer UB1622FX调音台，有一个三段半参数均衡器。

如图。

三段半参数均衡器所谓参数均衡器是指可以控制中心频率，Q值(带宽)，增减频率幅度大小的均衡器。

三段半参数均衡器的三段是指这个均衡器可以调整三个频段，分别是高音中音和低音。

LEX FX 效果器发送 MIX SUB 接口为 选择输出口
OUT —输出
—视频
OFF —关
MONO —单声道监听 RETURN —效果返回
—剪切 LED —发光管 TK ）
—输出
XLR平衡式话筒输入。

线路输入插口，用于连接电子乐器及CD、卡座等。

断点插口，经处理后的信号可经此口返回信号路途。

SENS 增益控制旋钮
100H z 低音切除开并
输入高音均衡器旋钮
中频修饰扫描点
中频均衡器旋钮
低音均衡器旋钮
AUX1 PRE 辅助通道（推子前均衡后）
AUX2 POST/PRE 辅助通道（可选择推子前或推子后）
LEX FX POST 效果器输出（均衡后）
声向定位旋钮
通道哑音开关
或SUB 选择主输出口（MIX：主输出SUB：副输出）输入通道预监听开关
分路通道衰减器
第2参数
低音剪切键）
1（推子前、均衡前）
同上
（可选择在推子前或推子后）
辅助输出5（推子后、均衡后）同上
（主通道）
矩阵批示灯
预监听、峰值信号批示灯
分路衰减器（分路推子）。

M16数字调音台M16使用说明远程控制通讯协议M16与某台远程控制设备之间的通讯是基于一个标准的客户端/服务器TCP协议。

M16可作为以太网跟WiFi连接的服务器，而进行远程控制的设备则为客户端。

M16上的TCP服务器始终都是在TCP 1001端口上运行，通过以太网端口，可以连接高达10个客户端。

同时，通过内置的WIFI模块，可最多连接4个并行客户端。

ETHERNET （TCP/IP）网线端口是标准客户端网络设备，机器默认IP地址号段：192.168.0.100 需要在电脑端，设置静态同号段IP地址，比如：IP地址：192.168.0.200子网掩码：255.255.255.0默认网关：192.168.0.1下图为M16 PC软件的操作页面：1.编辑菜单栏：在此菜单栏上，用户可以选择编辑窗口（该图例为调音台的总览编辑页面）、用于查看USB页面的按键、RTA页面、软件中英文语言切换等。

2.编辑处理菜单模块：在此模块，用户可以更换当前所在的编辑页面上的参数。

例如，当点击“总览”按钮时，就会出现输入通道的当前设置、母线增益、当前使用的输入处理等等3.监听模块：用户可通过此模块查看监听通道的实时状态及对其进行编辑4.主通道（左/右）模块：用户可在此模块上控制左/右主通道的输出电平值跟静音状态5.预设框架及软件型号更改：用户可在此模块上保存、调用预设，同时也可在此直接切换当前软件所控制的型号6.总线模块：用户可在此选择总线（如上图例为AUX3通道的母线）7.总线通道模块：用户可以在此控制所选总线通道的设置8.总线混音模块：用户可在此控制所选总线的混音设置9.编组静音/编组独奏控制模块一、编辑菜单栏⑴⑵⑶⑷⑸⑹⑺⑻⑼⑽⑾⑿⒀⒁(1)调音台总览框架(2)输入编辑页面(3)效果器编辑页面(4)自动混音设置页面(5)优先闪避设置页面(6)反馈抑制功能编辑页面(7)主通道编辑页面(8)AUX1/2/3/4通道编辑页面(9)辅助通道输出电平设置页面(10)DCA 1/2/3/4设置页面：可用于更改连接到DCA 1/2/3/4通道的静音、独奏、电平值(11)设备设置页面(12)USB功能页面：点击此按钮时，会弹出一个页面，用户可在此查看所连USB的相关信息，进行USB录音、回播功能设置，及查看录音文件、播放列表等等(13)RTA功能页面：点击此按钮可进入RTA设置页面(14)软件语言切换按钮：支持中、英文语言切换二、编辑处理菜单模块-调音台总览页面：点击按钮后，会弹出下图框架：此时用户可以查看输入参数设置的状态、辅助跟效果。
