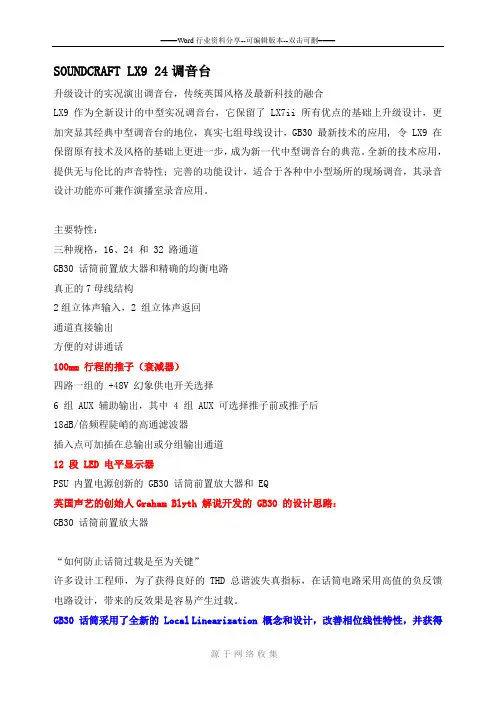

SOUNDCRAFT LX9 24调音台升级设计的实况演出调音台，传统英国风格及最新科技的融合LX9 作为全新设计的中型实况调音台，它保留了 LX7ii 所有优点的基础上升级设计，更加突显其经典中型调音台的地位，真实七组母线设计，GB30 最新技术的应用, 令 LX9 在保留原有技术及风格的基础上更进一步，成为新一代中型调音台的典范。

全新的技术应用，提供无与伦比的声音特性；完善的功能设计，适合于各种中小型场所的现场调音，其录音设计功能亦可兼作演播室录音应用。

主要特性：三种规格，16、24 和 32 路通道GB30 话筒前置放大器和精确的均衡电路真正的7母线结构2组立体声输入，2 组立体声返回通道直接输出方便的对讲通话100mm 行程的推子（衰减器）四路一组的 +48V 幻象供电开关选择6 组 AUX 辅助输出，其中 4 组 AUX 可选择推子前或推子后18dB/倍频程陡峭的高通滤波器插入点可加插在总输出或分组输出通道12 段 LED 电平显示器PSU 内置电源创新的 GB30 话筒前置放大器和 EQ英国声艺的创始人Graham Blyth 解说开发的 GB30 的设计思路：GB30 话筒前置放大器“如何防止话筒过载是至为关键”许多设计工程师，为了获得良好的 THD 总谐波失真指标，在话筒电路采用高值的负反馈电路设计，带来的反效果是容易产生过载。

GB30 话筒采用了全新的 Local Linearization 概念和设计，改善相位线性特性，并获得更宽的频响和动态范围。

在现场应用中，具有良好的控制过载响应的话筒前置放大器是一个关键。

很多前置放大器采用大环路负反馈来达到减小总谐波失真的目的，但是，这些负反馈拓扑网络在过载条件下特性会趋向变坏，造成一种杂乱声和混浊声。

LX9 中的新颖前置放大器采用具有宽广频响特性和优秀相位线性度的局部负反馈与线性技术相结合的方法，达到非常优秀的性能。

所有这些因素创造了各种应用的前置放大器的一个典范。

——暨调音台操作入门主要特点：·四编组输出，一组立体声输出；·四段均衡，中间两段可选频；·18dB∕倍频程高通滤波器；·均衡器〔EQ〕旁路开关；·六编组辅助输出〔AUX〕，其中三组可选择衰减器推子前或后输出；·四组哑音编组作分场用途；6×2矩阵输出，提供额外两组独立混音输出；·除话筒及线路输入外四组额外立体声输入；四组立体声效果返回；·每组单声道输入设有独立倒相开关；第一、输入通道部分一、接线端口调音台具有多个输入通道，它们具有相同的功能和特性，而且为单声道输入1、话筒〔MIC〕输入和线路〔LINE〕输入调音台各输入通道上都有一个话筒输入端口和一个线路输入端口，话筒输入端口采用XLR〔卡侬〕插件，可接受各种平衡或不平衡话筒信号；线路输入端采用1／4英寸〔6.35〕直插件，可接受各种平衡或不平衡输出的声源，例如电子乐器或CD 等。

顺便指出，有些调音台的话筒输入端和线路输入端分别表示为Lo—z和Hi—z，即低阻抗输入和高阻抗输入，由于调音台的话筒输入端阻抗比线路输入端阻抗低，因此话筒输入端也称为低阻输入端，线路输入端也称为高阻输入端。

在话筒输入端还有一个+48V直流幻像电源，它是为专业电容话筒提供工作电压的，通过电源开关可控制其通断。

有些调音台的幻像电源开关设置在各输入通道上，它们单独控制各通道，相互间互不影响；还有很多调音台只设置一个总的幻像电源开关，它控制所有通道的话筒输入端所加的幻像电源，当某些话筒输入端〔不一定是全部〕需要接入电容话筒时，就要接通此开关，这时每一路话筒输入端都加有+48V直流电压，以供电容话筒使用，此时并不影响动圈话筒的正常使用。

需要注意的是。

需要注意的是，当幻像电源接通时，话筒输入端不可误接其他有源设备，以免使其损坏。

当然，当系统中不使用电容话筒时，最好将幻象电源切断。

必须指出，由于调音台话筒输入端和线路输入端共用一个通道。

声艺数字调音台操作指南声艺数字调音台操作指南目录1. 引言2. 快速入门2.1 开机2.2 界面概述2.3 连接设备3. 基本操作3.1 调节音量3.2 控制音频通道3.3 添加音频效果4. 高级功能4.1 设置场景4.2 定时任务4.3 触发器设置5. 故障排除5.1 无法开机5.2 无法连接设备5.3 音频通道失效6. 附件6.1 设备连接图6.2 脚本示例6.3 常见问题解答1. 引言本操作指南提供了声艺数字调音台的详细操作说明。

该调音台具有一系列音频处理和控制功能，用于实现专业声音效果的调整和控制。

在使用前，请仔细阅读本指南，以便正确操作调音台并充分利用其功能。

2. 快速入门2.1 开机- 将调音台插入电源，并确保电源线连接牢固。

- 按下电源按钮启动调音台。

- 等待几秒钟，直到调音台开机完成。

2.2 界面概述调音台的界面由触摸屏和控制旋钮组成。

触摸屏显示主界面，提供各种音频控制选项。

旋钮用于调节音量、选择菜单和参数调节。

2.3 连接设备- 使用合适的音频线缆将音频设备（如麦克风、话筒等）连接到调音台的音频输入端口。

- 将调音台的音频输出端口连接到扬声器或其他音频设备，以便可以听到调音效果。

- 确保所有设备的连接稳固且正确。

3. 基本操作3.1 调节音量- 选择要调节的音频通道。

- 旋转音量旋钮，以增加或减小该通道的音量。

- 可以在触摸屏上查看当前音量的数值。

3.2 控制音频通道- 在主界面上找到音频通道选项。

- 选择要控制的通道。

- 在该通道的设置菜单中，可以调节增益、均衡、混响等参数。

3.3 添加音频效果- 进入音频效果菜单。

- 选择要添加的效果类型，如压缩、延时、调频等。

- 根据需要调整效果参数，以达到所需的音效效果。

4. 高级功能4.1 设置场景- 进入场景设置菜单。

- 创建新场景或选择已有场景。

- 针对每个音频通道，调整相关参数，如音量、EQ设置、效果等。

- 可以保存当前设置的场景，以便日后调用。

声艺nano m24调音台教程
1、首先来先认识一下调音台，这是一台16路单声道输入和4组立体声通道的调音台（默认音响功放到音响的连接线已经连接完毕，调音台在通电状态中）。

2、L/R，为本调音台的信号输出口，MONO为超低音输出口。

3、电脑音源出入口，白红为一组，21/22，23/24。

从电脑耳机处出来的音频连接线接入到这两组都可以。

例如把音频线连接到
21/22。

4、红色推子为音量的总控（英文缩写为ST），一般推送到0刻度就可以了，MONO这个推子大家一看就应该明白了是超低音的输出控制。

5、和步骤3的图对照的调音台的推子，当把总音量（ST推子）推到0刻度后，例如刚才把电脑输出的音频线连接到21/22，就再推动21/22这个推子就可以了，这样音响就会输出想要的音源了。

6、调音台还有许多单声道通道，也可以连接音源。

7、一般情况下，两路音源已够用单位使用，其通道多为话筒通道，把话筒连接到后边的通道，然后推动相应的推子就可以了。

数字实况调音台快速操作指南介绍首先，感谢您选择Soundcraft Si 系列数字实况调音台!这本《快速操作指南》将为您介绍Si 系列调音台的主要功能及特性，并指导您在最短的时间内设置并使用调音台。

本指南将为您介绍如何： 1. 开启调音台；2. 建立一个新文件SHOW ；3. 熟悉OLED 数字显示屏；4. 连接一个输入信号源；5. 使用GLOBAL MODE （全局模式）调整Gain 和Pan ；6. 调整EQ 和Dynamics ；7. 使用内置Lexicon 效果器；8. 设置Aux 和Sub ‐Group 混音母线； 9. 设置Matrix 矩阵母线；10. 设置VCA 压控编组和Mute 哑音编组； 11. 存储并重命名Snapshot 场景快照。

重要提示！在第一次使用您的调音台之前，请仔细阅读本指南。

好，让我们开始吧!在本章节的介绍中，我们先假设使用调音台的左/右主输出通道连接功放及扬声器系统。

开机按下调音台前面板上的SYSTEM ON/OFF按钮，等待调音台开机。

建立一个新文件SHOW按下前面板的MENU按键，在触摸屏上选择SHOW按键。

然后按下NEW SHOW按键。

注意！当按下NEW SHOW按键时，将自动清除现在的Show和Cue List。

调音台上的设置将被清空，回到出厂状态。

为SHOW命名按下EDIT SHOW按键，并选择至Show Name区域。

按下ADJUST旋钮，调出字母/数字键盘。

键入新的名字后，按下APPLY键进行存储。

OLED 数字显示屏OLED （有机LED ）数字显示屏是Si 调音台操作和控制的核心，它上面显示了关于输入通道及屏幕上方旋钮的全部信息。

每个OLED 显示屏可以分为三个部分，最上方的区域（橙色部分）指示了当前屏幕上方旋钮的功能。

最下方的区域（绿色部分）显示了屏幕下方通道的名字。

注意！如果你按下‘i’按键，屏幕上会显示每个输入通道的物理连接接口位置。

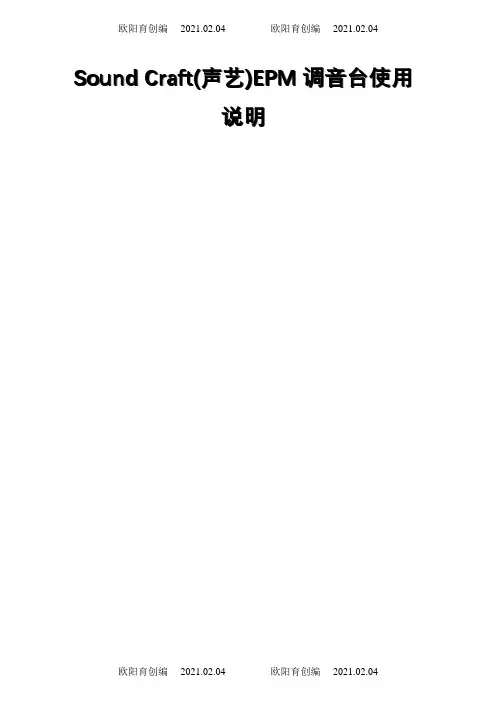

SOUNDCRAFT(声艺)EPM系列调音台使用说明Sound Craft(声艺)EPM调音台使用说明SSoouunndd CCrraafftt（（声声艺艺））EEPPMM调调音音台台使使用用说说明明目录概概述述............................................................................ .............................................................................. (33)主主要要功功能能和和特特点点 ........................................................................... .. (4)● 主要特点： ......................................................................... .............................................................................. ..........4 ● 主要功能： ......................................................................... .............................................................................. ..........4 主主要要技技术术规规格格 ........................................................................... (6)结结构构组组成成及及功功能能操操作作 . ......................................................................... .............................................................................. (77)单单声声道道输输入入区区 ........................................................................... (8)● 信号输入接口 ........................................................................... ..................................................................................8 ● 调制旋钮 ........................................................................... .............................................................................. ..........10 ● 功能按钮 ........................................................................... .............................................................................. . (12)立立体体声声输输入入区区 ........................................................................... .............................................. 14 主主控控制制区区 ........................................................................... .. (15)● 接口部分 ........................................................................... .............................................................................. ..........15 ● 控制部分 ........................................................................... .............................................................................. ..........16 ● 指示部分 ........................................................................... .............................................................................. . (17)设设备备联联接接与与接接线线 .......................................................................... .............................................................................. . (1188)常常用用音音频频接接口口 ........................................................................... . (18)● 常用的平衡信号接口 ........................................................................... .. (18)● 常用的非平衡信号接口 ........................................................................... . (20)音音响响系系统统常常用用连连接接线线 ........................................................................... ................................... 22 ● 信号插头的连接 ........................................................................... . (22)● EPM系列调音台接口插头接线图 ........................................................................... ...............................................24 EEPPMM调调音音台台与与音音频频设设备备的的连连接接............................................................................ . (28)● 调音台的信号流程 ........................................................................... (28)SSoouunndd CCrraafftt（（声声艺艺））EEPPMM调调音音台台使使用用说说明明概述 SoundCraft EPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。

英国ALLEN&HEATHGL3800调音台使用手册重要的安全说明A.在使用设备之前，详细阅读全部的安全预防指导及使用说明。

B.保存好使用说明书，以便今后参考。

C.记住所有的警告。

D.遵循全部的说明。

E.不要在靠近有水的地方使用设备，例如浴缸、洗脸盆、厨房水池，以及在潮湿的地下室、或靠近游泳池或类似的地方。

不要受雨淋或受潮，确保没有装有液体的物体，如瓶子，放置在调音台上。

F.安放于通风良好的场所和位置，避免物体阻挡，在通风孔保持空气流通。

G.本产品应放于远离热源的地方，例如：散热器、加热器或其它产生热量的设备H.应注意防止从开口处物体落入或液体流入机内。

I.避免调音台尘土堆积和振动。

避免硬物碰撞，搬运时要小心谨慎。

J.仅用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。

K.本产品应连接到在使用手册上说明的电源电压或在产品上被标记的电源电压。

L.本产品配备带有标识线路极性的插头，这是个接地型安全插头，如果你不会插入插头进入插座，请联系电工替换你的旧的插座，不要放弃这个插头具有的安全效果M.在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。

N.插拔电缆线包括AC交流电源线时，请握持插头插拔，不要将手握持电缆线去拉。

O.当长时间不使用调音台时，应从电源插座拔掉电源线。

在有闪电雷雨发生时，拔掉电源插头。

P.仅使用由制造商指定的配套附件。

Q.维修应由有资格的维修人员进行。

当设备在任何情况下损坏时，必需维修，例如：电源线或插头损坏、机内流入液体或落入物体、被雨淋或受潮、设备不能正常的工作或其性能显著的变化、或设备被跌落损坏等。

R.除在使用维护手册中说明的以外，不要尝试维修，所有其它的维修应由有资格的维修人员进行维修。

S.警告：不要在产品的电源线上放置物体或在任何一个可能被绊倒的位置内放置电源线，不要踩电源线或在电源线上滚动任何物体，不允许产品放置或安装在任何类型的电源线上，这种不合适的安装，可能会引发火灾的危险和/或人身伤害。

S o u n d C r a f t(声艺)E P M调音台使用说明目录概概述述..................................................................................................................................................................................................................................主要功能和特点 .........................................................................................................................................●主要特点：.................................................................................................................................................................●主要功能：.................................................................................................................................................................主要技术规格 ............................................................................................................................................. 结构组成及功能操作........................................................................................................................................................................................单声道输入区 .............................................................................................................................................●信号输入接口.............................................................................................................................................................●调制旋钮.................................................................................................................................... 错误!未定义书签。

S o u n d C r a f t(声艺)E P M调音台使用说明目录概概述述-- 11 --主主要要功功能能和和特特点点-- 22 --●主要特点：- 2 -●主要功能：- 2 -主主要要技技术术规规格格-- 44 --结结构构组组成成及及功功能能操操作作-- 55 --单单声声道道输输入入区区-- 66 --●信号输入接口- 6 -●调制旋钮- 8 -●功能按钮- 10 -立立体体声声输输入入区区-- 1122 --主主控控制制区区-- 1133 --●接口部分- 13 -●控制部分- 14 -●指示部分- 15 -设设备备联联接接与与接接线线-- 1166 --常常用用音音频频接接口口-- 1166 --●常用的平衡信号接口- 16 -●常用的非平衡信号接口- 18 -音音响响系系统统常常用用连连接接线线-- 2200 --●信号插头的连接- 20 -● EPM 系列调音台接口插头接线图- 22 -E E P P M M 调调音音台台与与音音频频设设备备的的连连接接-- 2266 --●调音台的信号流程- 26 -概概述述SoundCraftEPM系列调音台采用了先进的技术和设计理念，具有极高的性价比。

外形设计始终贯穿了简洁的设计理念，并采用了优良的配件可实现高精度EQ、放大倍率设定。

EPM系列调音台的GB30麦克风放大器是GrahamBlyth为公司30周年庆典特意推出的产品，其音质透明，并广泛应用于LX7ii及GB等大型控制台。

该放大器可在55分贝的范围内实现音量调节，同时其净空值更高达22分贝可以满足用户对完美音质的不懈追求。

EPM系列调音台专用的48伏虚拟电源可适配置所有类型电容麦克风。

EPM系列调音台独特之处在于其峰值监控系统。

它采用了多点信号测量设计可以对不同区域的信带超载情况进行监控。

同时EPM系列调音台的LED指示灯在信号值趋于峰值时会增强亮度。

EPM系列调音台采用了60毫米高精度电位器可以准确的控制混音效果。
