声艺SI2~3调音台中文说明书

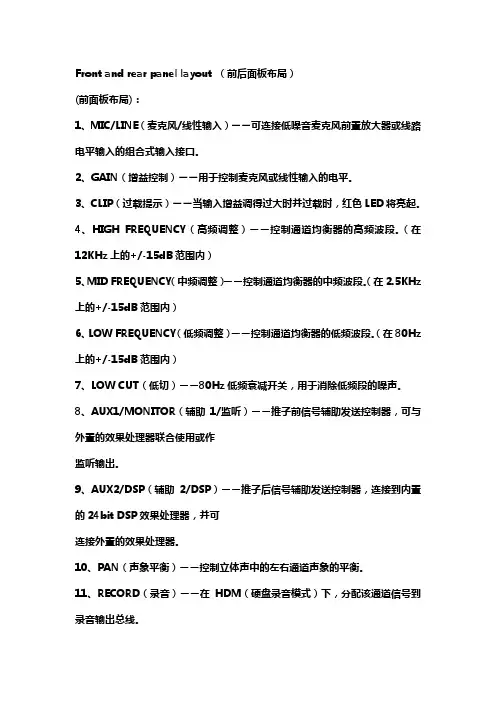

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

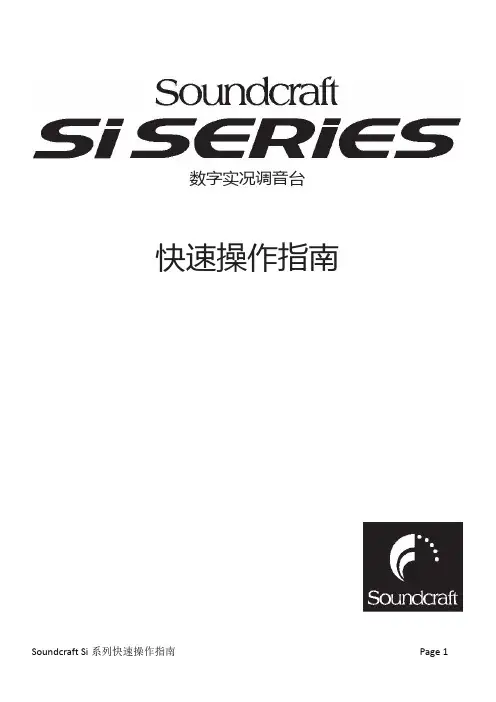

数字实况调音台快速操作指南介绍首先，感谢您选择Soundcraft Si 系列数字实况调音台!这本《快速操作指南》将为您介绍Si 系列调音台的主要功能及特性，并指导您在最短的时间内设置并使用调音台。

本指南将为您介绍如何： 1. 开启调音台；2. 建立一个新文件SHOW ；3. 熟悉OLED 数字显示屏；4. 连接一个输入信号源；5. 使用GLOBAL MODE （全局模式）调整Gain 和Pan ；6. 调整EQ 和Dynamics ；7. 使用内置Lexicon 效果器；8. 设置Aux 和Sub ‐Group 混音母线； 9. 设置Matrix 矩阵母线；10. 设置VCA 压控编组和Mute 哑音编组； 11. 存储并重命名Snapshot 场景快照。

重要提示！在第一次使用您的调音台之前，请仔细阅读本指南。

好，让我们开始吧!在本章节的介绍中，我们先假设使用调音台的左/右主输出通道连接功放及扬声器系统。

开机按下调音台前面板上的SYSTEM ON/OFF按钮，等待调音台开机。

建立一个新文件SHOW按下前面板的MENU按键，在触摸屏上选择SHOW按键。

然后按下NEW SHOW按键。

注意！当按下NEW SHOW按键时，将自动清除现在的Show和Cue List。

调音台上的设置将被清空，回到出厂状态。

为SHOW命名按下EDIT SHOW按键，并选择至Show Name区域。

按下ADJUST旋钮，调出字母/数字键盘。

键入新的名字后，按下APPLY键进行存储。

OLED 数字显示屏OLED （有机LED ）数字显示屏是Si 调音台操作和控制的核心，它上面显示了关于输入通道及屏幕上方旋钮的全部信息。

每个OLED 显示屏可以分为三个部分，最上方的区域（橙色部分）指示了当前屏幕上方旋钮的功能。

最下方的区域（绿色部分）显示了屏幕下方通道的名字。

注意！如果你按下‘i’按键，屏幕上会显示每个输入通道的物理连接接口位置。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减，衰减器PAN相位控制PEL预监听（试听）按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。

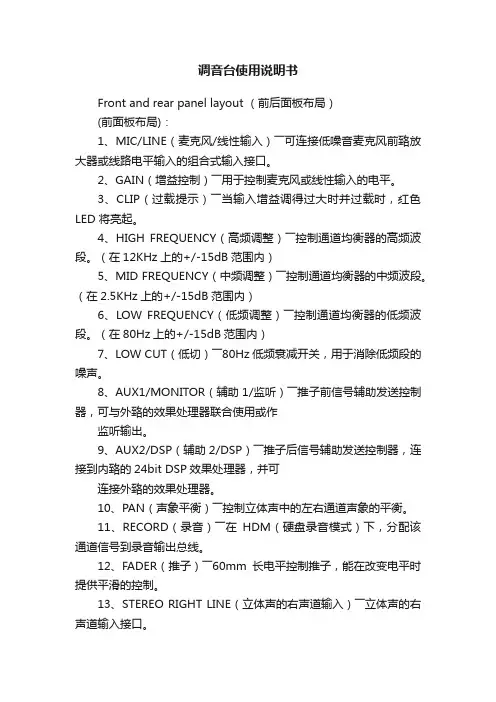

调音台使用说明书Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED 将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

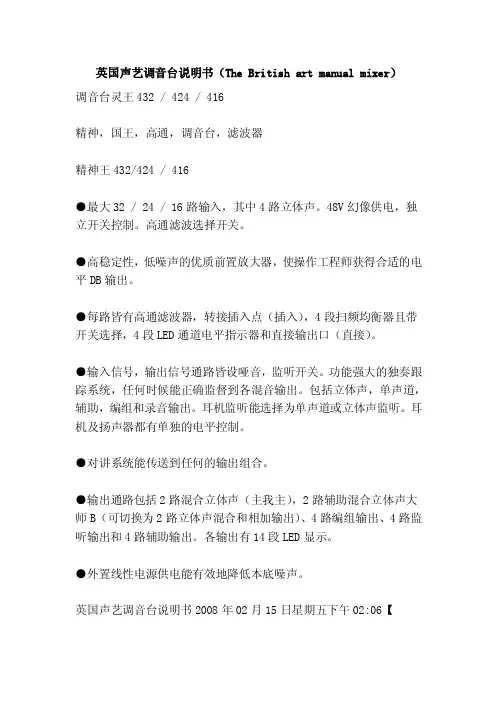

英国声艺调音台说明书（The British art manual mixer）调音台灵王432 / 424 / 416精神，国王，高通，调音台，滤波器精神王432/424 / 416●最大32 / 24 / 16路输入，其中4路立体声。

48V幻像供电，独立开关控制。

高通滤波选择开关。

●高稳定性，低噪声的优质前置放大器，使操作工程师获得合适的电平DB输出。

●每路皆有高通滤波器，转接插入点（插入），4段扫频均衡器且带开关选择，4段LED通道电平指示器和直接输出口（直接）。

●输入信号，输出信号通路皆设哑音，监听开关。

功能强大的独奏跟踪系统，任何时候能正确监督到各混音输出。

包括立体声，单声道，辅助，编组和录音输出。

耳机监听能选择为单声道或立体声监听。

耳机及扬声器都有单独的电平控制。

●对讲系统能传送到任何的输出组合。

●输出通路包括2路混合立体声（主我主），2路辅助混合立体声大师B（可切换为2路立体声混合和相加输出）、4路编组输出、4路监听输出和4路辅助输出。

各输出有14段LED显示。

●外置线性电源供电能有效地降低本底噪声。

英国声艺调音台说明书2008年02月15日星期五下午02:06【文章标题】：英国声艺调音台【文章作者】：未知【作者邮箱】：***************【下载地址】：自己搜索下载--------------------------------------------------------------------------------【详细过程】话筒/线路输入1-4输入插孔每通道均有直接出直接输出（或称，输入环路输出），用作多轨录音或信号送出，平衡式。

XLR话筒输入，设有幻像供电，平衡式1 / 4插座线路输入，连接电子乐器，键盘或轨录音机，经处理后的信号可经INS插入点返回信号路途。

5增益控制容许60db范围的增益调校。

6高能波波器18dB/ OCT的100hz高能滤波器切除无用的低音，减少干扰，提高语言清晰度。

®by HARMAN 快速入门指南v1.0重要提示在使用你的第一台调音台前请仔细阅读本手册。

该设备符合电磁兼容指令2004/108 / EC和LVD 2006/95 / EC本产品是批准的安全标准IEC 60065:2005 + A1:2005EN60065:2006 + A1:2006 + A11:2008UL60065第七版/ CSA-E60065-03 + A1:2006和EMC标准EN551031:2009(E2)EN55103-2:2009(E2)警告:任何修改或更改这个设备,除非明确哈曼,批准无效的授权设备。

操作的一个未经授权的设备是禁止通讯法案的302节1934年修订,47章的第2部分的第1部分的代码的联邦法规。

注意:该设备经过测试,发现符合B类数码设备的限制,根据联邦通讯委员会第15部分的规定。

这些限制是为了提供合理的住宅安装防止有害干扰。

这个设备生成、使用和可以放射射频能量,如果没有安装和使用按照指示,可能会对无线电通讯造成有害干扰。

然而,没有保证干扰不会发生在一个特定的安装。

如果本设备造成有害干扰电台或电视接收,可由关闭设备,鼓励用户试图纠正的干涉的一个或多个以下措施:*调整或搬迁接收天线。

*增加设备和接收机之间的分离。

*设备连接到一个不同的电路插座上的接收器连接。

*咨询经销商或一位经验丰富的广播/电视技术人员寻求帮助。

详情联系哈曼国际工业有限公司Cranborne房子,Cranborne路,陶工酒吧,赫特福德郡EN6 3约,英国电话+44(0)1707 665000传真+ 44(0)1707 660742,电子邮件:soundcraft@2012年©哈曼国际工业集团有限公司保留所有权利。

部分的设计,本产品可能受全球专利保护。

部分5029091号发布v1.0Soundcraft是哈曼国际工业集团有限公司的交易部门信息在本手册是主题改变,恕不另行通知,并不代表承诺的供应商。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

调音台中英文对照调音台输入部分的功能键1．监听按键PFL（Pre-FadeListen的缩定)：衰减前的监听，按下它，用耳机插在调音台的耳机插孔便能听见该路推子前的声音信号。

2．接通按键On：按下它,该路声音信号接入调音台进行混合。

3．L—R按键:按下它,该路声音信号经推子、PAN之后送往左右声道母线。

4．1—2按键：按下它，该路声音信号经推子和PAN之后送往编组母线1和2。

5．3—4按键：按下它，该路声音信号经推子和PAN之后送往编组母线3和4。

（1)调音台有几根母线，肯定有相对应的输出插座.（2)每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键，可能是推拉键，也可能是旋钮。

(3）每种输出调节功能键旁边都装有监听按键，一般推拉键旁边的监听按键为推了前监听PEL,旋钮旁的监听按键为经过旋钮的监听（AFL）。

1．输入通道部分（1）输入模拟控制：①+48V按键：给电容话筒提供幻象电压。

②A/B选择键：弹出A，接卡侬插头，按下B，接大三芯插头.③PAD键：定值衰减，按下此键,将输入信号衰减20dB。

④Gain旋钮：调节输入信号放大量。

⑤Peak指示灯：发亮时指示输入信号太大，进入调音台后失真。

⑥Signal指示灯：批示输入信号.模拟信号经过这些元件后，通过A/D转换进入数码状态，内设数字倒相、数字衰减、数字延迟和数字动态处理等单元电路.（2)衰减电平控制：①旋钮：控制磁带返回的大小。

②SEL键（选择键)：选择输入通道。

③On键(接通键）：选择该通道打开。

④Fader（推子）：输入通道衰减器。

⑤flip键（交替键）：按下它，上面的旋钮、SEL、On键与下面的推子、SEL和On互相对调。

2．母线、控制以及显示部分（1）显示接收：①结构键：Scene Memory——场景记忆键，用于场景的编辑、存储、调出。

Digital I/O—-数据输入、输出键，用于设置字同步时钟的连接结构和时钟频率。

Setup——设定键，用于激励独奏监听及定义系统操作优先权。
