空调冷（热）水系统的水力计算

1 空调冷（热）水水力计算的基本公式

设备阻力2.2RlPPPjm （1-1）

RlPm （1-2）

2.2jP （1-3）

22vdlR （1-4）

)Re5.271.3lg(0.21dk （1-5）

式中 ΔP--管网总阻力，（Pa）

ΔPm--管网沿程阻力，（Pa）

ΔPj--管网局部阻力，（Pa）

设备阻力--如制冷机组蒸发器及冷凝器、热交换器、锅炉、冷却塔、风机盘管、

新风机组、空调机组等

R——单位长度直管段的摩擦阻力（又称比摩阻），Pa/m；

）—最不利管网总长（—ml

——摩擦阻力系数，m；

——管道配件的局部阻力系数

——水的密度，kg/m3；

v——水的流速，m/s；

k——管内表面的当量绝对粗糙度，m；闭式循环水系统：k=0.2mm；开式循环水系

统：k=0.5mm；冷却水系统：k=0.5mm。

d——管道直径，m。

Re——雷诺数：

附：一个大气压下水的密度

2 空调计算管段冷（热）水流量计算

tqGnii163.11 （2-1）

式中 niiq1——计算管段的空调冷（热）负荷，W；

1 注册公用设备工程师模拟题十

一、单选[共100题，每题1分，总计100分]

1、计算冷风渗透耗热量的方法不包括（ ）。

A．缝隙法

B．估算法

C．换气次数法

D．百分数法

2、室内采暖管道的敷设，对于汽水同向流动的蒸汽管，坡度不得小于（ ）。

A．0.001

B．0.002

C．0.003

D．0.005

3、对于一般的散热器供暖的民用建筑（ ）。

A．必须计算通风热负荷

B．不必计算通风热负荷

C．可算可不算通风热负荷

D．没有新风进入，可不计算通风热负荷

4、工业建筑，当厂区只有采暖用热或以采暖用热为主时，宜采用（ ）作热媒。

A．低温热水

B．高温热水

C．低压蒸汽

D．高压蒸汽

5、凝结水回收系统中，（ ）不是余压回水方式的主要特点。

A．疏水器后管道流动属两相流

B．凝结水管管径较粗

C．凝结水管管径较细

D．系统作用半径较大

6、《热网规范》规定：输送干线每隔（ ），宜装设一个分段阀门。

A．1000m

B．2000～3000m

C．500m

D．1000～1500m

2

7、热水在室外热水网路内的流动状态，几乎都处于（ ）。

A．阻力平方区

B．过渡区

C．水力光滑区

D．层流区

8、蒸汽热力网热力站凝结水箱的总储水量宜按（ ）最大凝结水量计算。

A．5～10min

B．10～20min

C．15～30min

D．20～30min

9、燃料成分分析常用四种分析基准，各基准下，燃料成分百分比不相同的原因是因为（ ）。

A．燃料中各成分的绝对含量是变化的

B．燃料中的挥发分含量变化，而其他成分的绝对含量不变

C．燃料中的水分或灰分含量变化，而其他成分的绝对含量不变

D．燃料中的水分和灰分含量变化，而其他成分的绝对含量不变

10、下列说法哪种是不正确的（ ）。

A．水冷壁传热按辐射换热计算，对流换热量忽略不计

B．对流受热面传热按对流换热计算，辐射换热量忽略不计

第四节 空调系统安装施工方案

一、空调系统

Ⅰ、集中空调系统

1、设有集中空调系统KT-1，空气处理采用了新风预处理一次回风处理空调方式。

2、夏季工况：将室外新风经新风预处理机组的表冷段进行降温除湿后送入空气处理机组，与室内回风混合后通过空气处理机组的表冷段降温后送入室内。新风处理承担了室内的湿负荷。

3、冬季工况：鉴于该工程所处严寒地区的地理位置特点以及使用单位管理模式，将室外新风经新风预处理机组的电加热段进行温升处理至0℃后送入空气处理机组，与室内回风混合后通过空气处理机组的热水和热段升温、加温段加湿后再送入室内。

4、新风预处理机组、一次回风空调机组均采用屋顶组合空调机组，每套机组分为室内机和室外机。每套机组设有PLC控制中心（设有通讯接口），配套触摸现实操作屏，对设备运行能提供功能控制。

5、空调机房设有一套高压微喷加湿系统JS-1，为001大厅空调系统加湿。设有一台加湿主机和两个加湿单元电控箱，对两台空气处理机组加湿段进行加湿。

6、新风预处理机组和空调机组室内机和室外机的冷媒管、控制系统以及管道连接、控制线连接由设备提供商配套提供并安装。

7、空调送、回风管在穿越空调机房、防火墙、屋面以及进出001大厅侧墙处均设有防火阀。阀常开，70℃熔断关闭，输出信号关闭本系统机组。

8、新风管、空调送回风管采用镀锌铁皮风管，新风管、空调送回风管设有橡塑海绵保温层。

Ⅱ、通风系统

1、设有1处局部排风系统：设有2处局部排风系统：P-2、P-3。 2、房间（配气间）设有平时和事故排风系统，排风机采用吊顶式排气扇，平时低速排风，事故时高速排风，启停开关在室内外分别设置。

3、公共卫生间、开水间设有吊顶式排风扇，满足室内通风换气要求。

4、配电用房设有机械排风设施，平时使用。在排风口处设有电动密闭阀，阀常开，气体灭火时，阀有电信号关闭，灭火结束后，可手动开启阀和排风设施进行排风。

5、走道内设有可开启外窗，采用自然排烟。

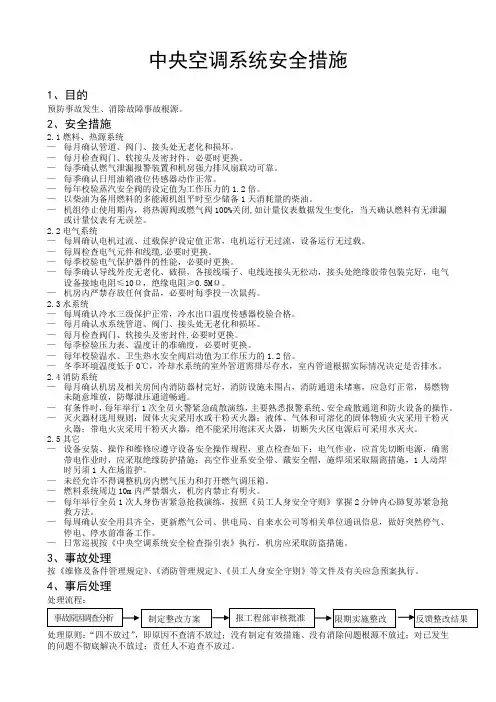

中央空调系统安全措施

1、目的

预防事故发生、消除故障事故根源。

2、安全措施

2.1燃料、热源系统

— 每月确认管道、阀门、接头处无老化和损坏。

— 每月检查阀门、软接头及密封件，必要时更换。

— 每季确认燃气泄漏报警装置和机房强力排风扇联动可靠。

— 每季确认日用油箱液位传感器动作正常。

— 每年校验蒸汽安全阀的设定值为工作压力的1.2倍。

— 以柴油为备用燃料的多能源机组平时至少储备1天消耗量的柴油。

— 机组停止使用期内，将热源阀或燃气阀100%关闭,如计量仪表数据发生变化，当天确认燃料有无泄漏或计量仪表有无误差。

2.2电气系统

— 每周确认电机过流、过载保护设定值正常，电机运行无过流，设备运行无过载。

— 每周检查电气元件和线缆,必要时更换。

— 每季校验电气保护器件的性能，必要时更换。

— 每季确认导线外皮无老化、破损，各接线端子、电线连接头无松动，接头处绝缘胶带包装完好，电气设备接地电阻≤10Ω，绝缘电阻≥0.5MΩ。

— 机房内严禁存放任何食品，必要时每季投一次鼠药。

2.3水系统

— 每周确认冷水三级保护正常，冷水出口温度传感器校验合格。

— 每月确认水系统管道、阀门、接头处无老化和损坏。

— 每月检查阀门、软接头及密封件,必要时更换。

— 每季检验压力表、温度计的准确度，必要时更换。

— 每年校验温水、卫生热水安全阀启动值为工作压力的1.2倍。

— 冬季环境温度低于0℃，冷却水系统的室外管道需排尽存水，室内管道根据实际情况决定是否排水。

2.4消防系统

— 每月确认机房及相关房间内消防器材完好，消防设施未围占，消防通道未堵塞，应急灯正常，易燃物未随意堆放，防爆泄压通道畅通。

— 有条件时，每年举行1次全员火警紧急疏散演练，主要熟悉报警系统、安全疏散通道和防火设备的操作。

— 灭火器材选用规则：固体火灾采用水或干粉灭火器；液体、气体和可溶化的固体物质火灾采用干粉灭火器；带电火灾采用干粉灭火器，绝不能采用泡沫灭火器，切断失火区电源后可采用水灭火。
