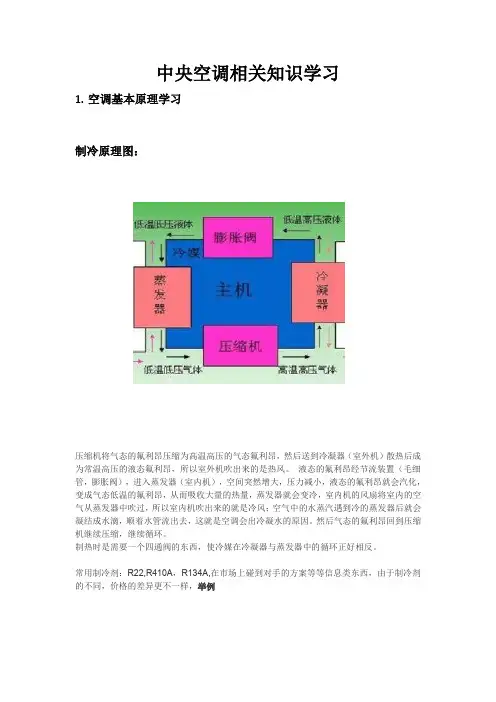

中央空调相关知识学习
1. 空调基本原理学习
制冷原理图：
压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。 液态的氟利昂经节流装置（毛细管，膨胀阀），进入蒸发器（室内机），空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出冷凝水的原因。然后气态的氟利昂回到压缩机继续压缩，继续循环。
制热时是需要一个四通阀的东西，使冷媒在冷凝器与蒸发器中的循环正好相反。
常用制冷剂：R22,R410A，R134A,在市场上碰到对手的方案等等信息类东西，由于制冷剂的不同，价格的差异更不一样，举例
空调常用单位换算
10000Kcal/h=11.63kw/h 1冷吨=3.516kw
1HP=2.5-3kw
举例：风管机56, 71 ,120, 140
中央空调的分类
根据冷媒冷却的不同，分为风冷式机组和水冷式机组。
风冷式机组里，根据输送介质的不同，分为氟机组和水机组，其中以多联机，风管机，壁挂机等为代表的氟机，水机组以风冷热泵机组（模块机，热水机，空气源等机组）为代表。
模块机组的优点：
1、 节能--模块化解决了部分负荷下效率降低的难题
2、 可靠--模块化赋予每个模块单元无可比拟的独立性
3、安装便利--模块化让搬运工作化整为零；
4、 扩容灵活--模块化随意扩容性令用户没了后顾之忧
缺点：运行费用高（耗电量高），低温环境容易衰减，制热效果不足。
1.维护成本较低
2.安装较简单、灵活。相比水系统的水管，装铜管容易很多，而且末端形式多，一个多联机系列的产品基本上可以满足各种室内天花造型
风管式中央空调安装培训课件
目录
第一部分 产品简介
第二部分 设备安装
第三部分 调试注意事项
室内机中类
室外机的种类
室内机控制方式
第二部分 设备安装
一、室内机安装注意事项：
1、Q1、Q2、酷风室内机吊装高度不超过3米；
2、室内机吊装水平、牢固；
3、室内机与风管连接时采用帆布或其它方式软接，避免出现噪音；
4、根据内机出风口尺寸确定送风口大小；
5、所有室内机必须安装回风箱、开回风口及检修口；
6、确定好送风与回风距离，避免出现送回风短路；风管长度在规定范围内；
7、遥控接收器要固定在天花板上或回风面板上；
8、线控器安装在便于操作的地方，固定在墙面上。线控器接线为5芯线（具体放线数量以实物为准，有接4根线的）0.5mm²（A/B/C/D/E)；
9、线控器连接线长度≤20米。
室内机安装注意事项：
空调运行时房间空气循环示意图
安装案例（送风口、回风口安装距离）
安装案例（送风口、回风口安装）
安装案例（内机风管连接）
安装案例（送风口、回风口尺寸）
安装案例（室内机应进行防尘处理，避免灰尘、杂物进入设备）
安装案例（使用0.5mm²的5芯屏蔽线进行连接，每台室内机对应一个线控器）
二、室外机安装
1、外机安装在通风散热效果好的位置（远离油烟污染及其它通风设备的排风口）；
2、室外机安装在牢固的基础上，安装减震垫，用螺栓固定；
3、室外机排风、冷凝水、运行声音不影响行人及周围邻居的正常生活；
4、室外机安装位置应当预留检修空间，以便日后的维护保养；
室外机安装
安装案例（室外机应安装在通风散热效果好的地方，否则影响运行效果及寿命）
安装案例（室外机应使用减震垫及螺栓进行固定，避免震动产生噪音）
安装案例（室外机产生的冷凝水、排风、运行声音不影响行人及邻居）
三、管路安装
1、连接管长度、内机外机落差在技术要求范围内（以随机附带的安装说明书为准）；
2、铜管尺寸与设备接口一致，不能变径；

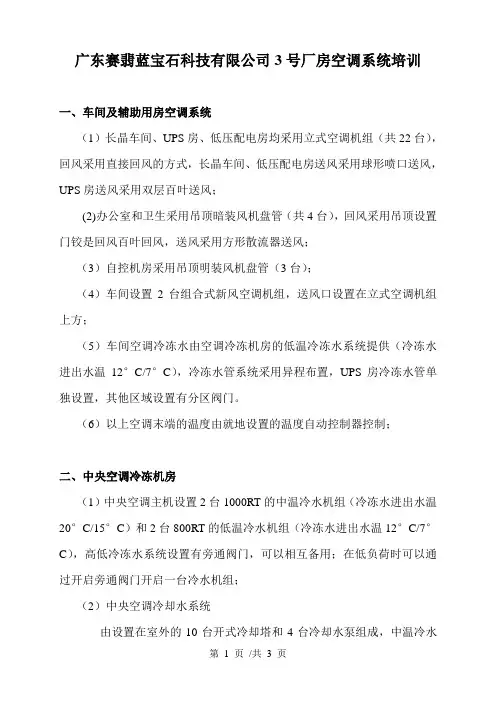

第 1 页 /共 3 页 广东赛翡蓝宝石科技有限公司3号厂房空调系统培训
一、车间及辅助用房空调系统
（1）长晶车间、UPS房、低压配电房均采用立式空调机组（共22台），回风采用直接回风的方式，长晶车间、低压配电房送风采用球形喷口送风，UPS房送风采用双层百叶送风；
(2)办公室和卫生采用吊顶暗装风机盘管（共4台），回风采用吊顶设置门铰是回风百叶回风，送风采用方形散流器送风；
（3）自控机房采用吊顶明装风机盘管（3台）；
（4）车间设置2台组合式新风空调机组，送风口设置在立式空调机组上方；
（5）车间空调冷冻水由空调冷冻机房的低温冷冻水系统提供（冷冻水进出水温12°C/7°C），冷冻水管系统采用异程布置，UPS房冷冻水管单独设置，其他区域设置有分区阀门。
（6）以上空调末端的温度由就地设置的温度自动控制器控制；
二、中央空调冷冻机房
（1）中央空调主机设置2台1000RT的中温冷水机组（冷冻水进出水温20°C/15°C）和2台800RT的低温冷水机组（冷冻水进出水温12°C/7°C），高低冷冻水系统设置有旁通阀门，可以相互备用；在低负荷时可以通过开启旁通阀门开启一台冷水机组；
（2）中央空调冷却水系统
由设置在室外的10台开式冷却塔和4台冷却水泵组成，中温冷水第 2 页 /共 3 页 机组和低温冷水机组共用冷却水系统，冷却塔风机启停通过冷却塔的出水温度进行控制。
(3)中央空调冷水机组开机顺序
主机/冷却塔电动阀门——冷却水泵——冷却塔风机——冷冻水泵——冷冻主机
开机顺序则相反；
（4）低温冷冻水空调系统和中温冷冻水空调系统在天面分别设置膨胀补水水箱；
（5）低温冷冻水空调系统和中温冷冻水空调系统分别设置压差旁通系统；
三、工艺冷却水系统
（1）工艺冷却水系统设置两套独立系统，1#和2#生产线对应工艺冷却水系统1，3#和4#生产线对应工艺冷却水系统2；
中央空调系统
1 第一章 水冷螺杆冷水机组＋末端系统
主要特点：
1、需要专用机房；
2、需要冷却塔等复杂的冷却水系统；
3、冬季供暖需要额外的热源（城市集中供热或锅炉等），一般是利用城市集中供热经过板式换热器换热后得二次水供暖，冬、夏季利用同一末端系统；
4、初投资费用相对较低，一般在200元/平方米左右；
5、对经常性部分使用的建筑物运行经济性较差；
6、能效比一般在5左右；
7、设备生产技术成熟、安装技术也很成熟；
8、需要专业人员进行日常的维护工作，维护费用比较高；
9、目前常用的水冷螺杆冷水机组有：
（1）水冷干式半封闭双螺杆冷水机组
（2）水冷满液式半封闭双螺杆冷水机组
（3）水冷开启式双螺杆冷水机组
（4）水冷单螺杆冷水机组
本系统的示意图如图－1所示。
夏季：阀门1、2开启，阀门3、4关闭
冬季：阀门1、2关闭，阀门3、4开启
中央空调系统
2
图－1
注：
1、系统中所有的水泵最少必须为两台，一用一备。
2、小系统（一般指建筑面积在5000平方米以下）的定压补水系统可以用膨胀罐和补水阀来替代补水定压装置和水箱，这样系统简单、投资费用低，但是
水冷螺杆冷水机组
冷却塔
组合式空调机组
柜式空气处理机
风机盘管
换热机组
接城市集中供热或锅炉等热源 1
2 3 4
新风机组 冷却水
循环水泵 冷冻水
循环水泵
补水定压装置
水箱 接自来水 接至地漏 中央空调系统
3 还要根据本项目所在地区的自来水压力情况和安装位置而定。
螺杆机组的选型
序号 名称 公司产品 其他型式 备注
1 压缩机类型 双螺杆 单螺杆 单螺杆机组为新产品，技术还有待于完善，对螺杆和星轮的材质要求比较严格，随着运行时间的增加，材质磨损比较严重，影响机组的效率；而双螺杆机组生产时间比较长，技术和生产设备已经很成熟。
2 压缩机型式 半封闭式 开启式 开启式机组电机和压缩机之间需要轴封密封，但易老化，容易引起冷媒和油的泄漏，机组噪音大，电机采用空气冷却方式，所以运行环境差，需增大机房的通风设备，机组能效比半封闭机组略大；而半封闭机组不存在以上问题。
