渡槽施工技术方案

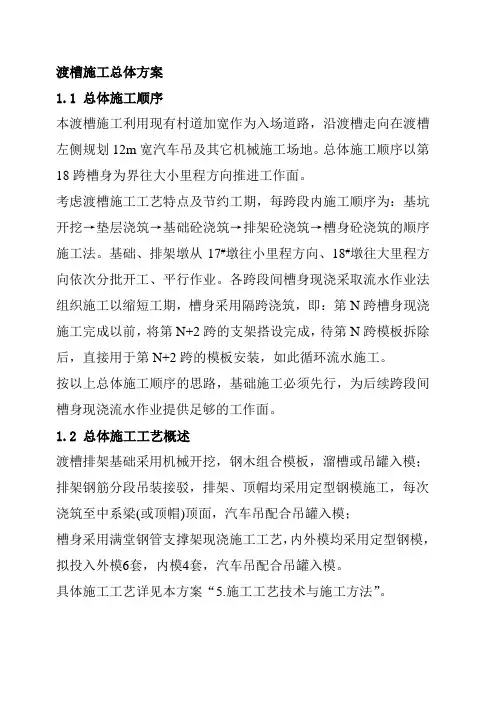

渡槽施工总体方案

1.1 总体施工顺序

本渡槽施工利用现有村道加宽作为入场道路，沿渡槽走向在渡槽左侧规划12m宽汽车吊及其它机械施工场地。总体施工顺序以第18跨槽身为界往大小里程方向推进工作面。

考虑渡槽施工工艺特点及节约工期，每跨段内施工顺序为：基坑开挖→垫层浇筑→基础砼浇筑→排架砼浇筑→槽身砼浇筑的顺序施工法。基础、排架墩从17#墩往小里程方向、18#墩往大里程方向依次分批开工、平行作业。各跨段间槽身现浇采取流水作业法组织施工以缩短工期，槽身采用隔跨浇筑，即：第N跨槽身现浇施工完成以前，将第N+2跨的支架搭设完成，待第N跨模板拆除后，直接用于第N+2跨的模板安装，如此循环流水施工。

按以上总体施工顺序的思路，基础施工必须先行，为后续跨段间槽身现浇流水作业提供足够的工作面。

1.2 总体施工工艺概述

渡槽排架基础采用机械开挖，钢木组合模板，溜槽或吊罐入模；

排架钢筋分段吊装接驳，排架、顶帽均采用定型钢模施工，每次浇筑至中系梁(或顶帽)顶面，汽车吊配合吊罐入模；

槽身采用满堂钢管支撑架现浇施工工艺，内外模均采用定型钢模，拟投入外模6套，内模4套，汽车吊配合吊罐入模。

具体施工工艺详见本方案“5.施工工艺技术与施工方法”。 1.3 总体施工平面布置

1.1.1 布置原则

（1）业主规定的范围内布置该工程所需的临建设施；

（2）充分利用业主为本工程提供的交通、场地及电力供应等施工条件；

（3）合理使用场地，尽量减少征地和水土流失，节约用地；

（4）充分考虑有利生产、易于管理、方便生活，并符合有关安全、环保等法律法规及招标文件的有关要求；

1.1.2 平面布置

槽身施工满堂支架搭设宽度9.0m，C15砼硬化（厚20cm、宽9.6m），在渡槽左侧规划9.0m宽作为材料堆放、25t汽车吊及其它机械施工场地。在渡槽左侧紧邻村道处设置生产生活营地，临时征用U型渠（ZG6+194.38~ZG6+278.93）两侧空地作为耕植土、表土堆放场用于后期复耕。

第1篇

一、工程概况

渡槽拱圈施工是水利工程建设中的重要环节，其主要作用是支撑渡槽的主体结构，保证渡槽的安全稳定运行。本施工方案针对某渡槽拱圈工程进行编制，该渡槽位于我国某地区，全长1000米，设计流量为1000立方米/秒。渡槽拱圈采用预应力混凝土结构，拱圈截面形式为单箱室，拱高为4米，跨度为20米。

二、施工准备

1. 组织准备

（1）成立施工组织机构，明确项目经理、技术负责人、施工负责人等岗位职责。

（2）组织施工人员进行技术培训，确保施工人员掌握拱圈施工工艺和操作规程。

（3）配备必要的施工机械设备，如混凝土搅拌站、运输车辆、模板支架、钢筋加工设备等。

2. 材料准备

（1）水泥：选用符合国家标准的普通硅酸盐水泥。

（2）钢筋：选用符合国家标准的钢筋，包括主筋、箍筋、焊接钢筋等。

（3）模板：选用符合国家标准的钢模板，并确保其平整、牢固。

（4）其他材料：砂、石子、外加剂等。

3. 施工场地准备

（1）平整施工场地，确保施工场地满足施工要求。

（2）设置临时排水设施，确保施工场地排水畅通。

（3）搭建施工便道，方便施工人员、材料和设备的运输。

三、施工工艺

1. 施工顺序

（1）基础处理：清除槽基上的杂物，进行平整，确保基础表面平整。

（2）模板安装：按照设计要求进行模板安装，确保模板牢固、平整。 （3）钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋间距、位置准确。

（4）混凝土浇筑：按照设计要求进行混凝土浇筑，确保混凝土密实、均匀。

（5）预应力施工：按照设计要求进行预应力施工，确保预应力钢筋张拉、锚固等操作符合规范。

（6）模板拆除：混凝土达到设计强度后，拆除模板，进行养护。

2. 施工要点

（1）基础处理：清除槽基上的杂物，进行平整，确保基础表面平整。

（2）模板安装：按照设计要求进行模板安装，确保模板牢固、平整。模板安装前，应对模板进行校验，确保模板尺寸准确。

（3）钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋间距、位置准确。钢筋绑扎过程中，应避免钢筋变形、扭曲。

渡槽施工过程

（1）施工技术准备

施工前必须仔细熟悉图纸，校核测量基准，复核其资料与数据的准确性，建立平面和高程控制网，测量渡槽中线长度、精确放出桥墩、桥台的中心位置及桥墩的纵横轴线。

（2）基础施工

1）基础的定位放样：在基坑开挖前，先进行基础的定位放样，根据渡槽中心线与墩台纵横轴线，推出基础边线的定位点，确定基础开挖线，基底开挖尺寸比设计平面尺寸各边增宽1.0m左右，桥墩基础开挖为卵碎石类土，确定基础开挖边坡为1：0.75，由开挖深度推算开挖边线。

2）土方开挖：渡槽开挖基础土方采取分二层开挖（每层为2.5-3.0m）进行，1立方挖掘机利用后退法开挖自基底至地面建立简易施工道路，方便进行基础浆砌石施工。自基础开挖面退向古河槽下游挖甩，推土机配合平整。第二次开挖时水准仪跟机测量，至基底预留30cm，人工辅助开挖，尽可能避免扰动原状土基。

3）基础浆砌石砌筑：基础砌筑前对基础面洒水夯实，砌筑顺序为先角石，再镶面后填腹，每层按水平砌筑，同一层石料及水平灰缝的厚度要均匀一致，在砌筑到距设计顶面30-50cm时，按槽墩尺寸预埋钢筋，砌筑完成后洒水养护，及时回填。

（3）槽墩砼施工

施工前仔细复核槽墩纵横中心线，槽墩高8.8m，分两次进行砼

浇筑，每次浇筑高度为4.4m左右。墩台帽上的支座垫板采用预埋方法，在绑扎墩台帽和支座垫板钢筋时，将焊有锚固钢筋的钢垫板安装在支座准确位置上（将锚固钢筋和墩台帽骨架钢筋同时将钢垫板做一木架，固定在墩台帽模板上）。砼入仓时采取缓降措施，设专人看护模板，浇筑完成后及时覆盖养护。

（4）拱肋施工

1）按照提供的拱轴方程、拱轴坐标，将墩台位置测放到墩台台帽上，测放时以渡槽中心线和墩台中心线为基准，准确进行放样。

2）根据放出的拱圈制作木拱架，具体为先在地面拼装，后整体吊装的方法（左右两段）。先在支墩的牛腿上安好木垫块及楔块，将两片拱用铁片和螺栓拼装成一个拱架，用吊装机械将单片拱架吊至支墩牛腿上，单片拱架只有两个支承点，还不能保持自立、定位，放稳后在左右两侧用风缆拉紧固定；然后再吊装第二片拱架，两片拱架均吊装完成并调整好位置，中间用连杆固定后即可铺设拱模板，模板制作和安装偏差满足允许要求，具有足够的刚度和强度，表面平整光洁，接缝严密不漏 浆，不变形，安装就位准确，支撑牢固可靠，遵守拆模时间，按适当施工程序小心拆模，减小、避免模板及砼表面损坏。模板安装完成后进行钢筋安装并预埋拱肋与排架联系钢筋。按图纸要求确定钢筋型号、规格进行下料，钢筋表面洁净、平直、无局部弯折，加工后的钢筋满足允许偏差，钢筋大小尺寸，安装间距，保护层必须符合设计图纸要求。

渡槽施工技术及措施（二）2024

渡槽施工技术及措施（二）

引言：

渡槽施工是指在建设渠道或管线过程中，为了克服河流、道路甚至建筑物的阻碍而施工的一种特殊工法。渡槽施工技术及措施的有效实施对于保障施工质量和工程安全至关重要。本文将从施工技术和措施两个方面进行论述，旨在为相关施工人员提供指导。

正文：

一、施工技术

1. 积水处理：选择适当的积水处理方法，如加固渠道底部，加装水泵设备、设置临时泵站等。

2. 渡槽施工方式：根据实际情况选择切削施工、顺推施工或钻孔施工等渡槽施工方式。

3. 施工材料选择：根据渡槽的形状、尺寸及水质要求选择合适的施工材料，如钢板、混凝土等。

4. 渡槽加固措施：根据渡槽的承载力要求，设计合理的加固措施，如设置加固梁、加固板等。

5. 渡槽防水措施：选用合适的防水材料进行渡槽内外的防水处理，如使用胶膜、水泥浆等。

二、施工措施

1. 施工前准备：制定详细的施工方案，进行必要的测量和勘探工作，确保施工前的准备工作充分。

2. 安全措施：设置安全警示标识，安排专人负责安全工作，做好施工现场的防护措施，如搭建防护网、设置警戒线等。 渡槽施工技术及措施（二）2024

3. 施工设备准备：配备必要的施工设备，如钻孔机、起重机、输送机等，确保施工的连续性和高效性。

4. 环保措施：采用环保的施工技术，尽量减少对环境的影响，合理利用施工废弃物，如可回收利用的渣土进行处理等。

5. 质量控制措施：设立质量控制小组，进行质量把关和监督，做好施工工艺和工程验收等工作。

总结：

渡槽施工技术及措施的有效实施对保障施工质量和工程安全至关重要。施工技术包括积水处理、施工方式选择、施工材料选择、渡槽加固和防水措施等。而施工措施则包括施工前准备、安全措施、施工设备准备、环保措施和质量控制措施等。通过合理选用施工技术和实施相应的措施，可以确保渡槽施工的顺利进行，提高工程质量，保障工程安全。
