金属热处理第二章剖析

第一章金属的晶体结构决定材料性能的三个因素：化学成分、内部结构、组织状态金属：具有正的电阻温度系数的物质。

金属与非金属的主要区别是金属具有正的电阻温度系数和良好的导电能力。

金属键：处以聚集状态的金属原子，全部或大部分贡献出他们的价电子成为自由电子，为整个原子集体所共有，这些自由电子与所有自由电子一起在所有原子核周围按量子力学规律运动着，贡献出价电子的原子则变为正离子，沉浸在电子云中，依靠运动于其间的公有化的自由电子的静电作用结合起来，这种结合方式叫做金属键。

双原子模型：晶体：原子在三维空间做有规则周期性重复排列的物质叫做晶体。

晶体的特性：1、各向异性2、具有一定的熔点。

空间点阵：为了清晰地描述原子在三维空间排列的规律性，常将构成晶体的实际质点忽略，而将其抽象为纯粹的几何点，称为阵点或节点，这些阵点可以是原子或分子的中心，也可以是彼此等同的原子团或分子团的中心，各个阵点的周围环境都相同。

做许多平行的直线将这些阵点连接起来形成一个三维空间格架，叫做空间点阵。

晶胞：从点阵中选取的一个能够完全反映晶格特征的最小几何单元。

晶格常数：晶胞的棱边长度称为晶格常数，在X、Y、Z轴上分别以a、b、c表示。

致密度：表示晶胞中原子排列的紧密程度，可用原子所占体积与晶胞体积之比K表示。

三种典型的晶体结构：体心立方晶格、面心立方晶格、密排六方晶格。

体心立方晶格：α-Fe、Cr、W、V、Nb、Mo 配位数8 致密度0.68 滑移系：{110}*<111> 共12 个堆垛顺序ABAB 面心立方晶格：γ-Fe、Cu、Ni、Al、Au、Ag 配位数12 致密度0.74 滑移系：{111}*<110> 共12 个堆垛顺序ABCABC 密排六方晶格：Zn、Mg、Be、Cd 配位数12 致密度0.74 滑移系：{0001}*<1121> 堆垛顺序ABAB晶向族指数包含的晶向指数：一、写出<u v w>的排列二、给其中每个晶向加一个负号，分三次加三、给其中每个晶向加两个负号，分三次加四、给每个晶向加三个负号晶面族指数包含的晶面指数：（如果h k l 中有一个是零就写出排列各加一个负号，如果有两个零就只写出排列就行。

金属学与热处理第一章习题1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。

今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。

解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7.证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示则OD=c/2，AB=BC=CA=CD=a因△ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2则有(CD)2=(OC)2+(1/2c)2，即因此c/a=√8/3=1.6338.试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有R=0.146X4R/√2=0.414R9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。

b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。

《金属热处理》思考题第二章钢在加热时的转变1．说明A1、A3、Acm、Ａc1、，Ac3、Accm、Ａr1、Ａr3、Ａrcm各临界点的意义。

2．奥氏体形成的全过程经历了那几个阶段？简答各阶段的特点。

3．奥氏体的形核部位在哪里优先及条件？4．哪些因素影响（及如何影响）奥氏体的形成速度？其中最主要的因素是什么？5．为什么说钢的加热相变珠光体向奥氏体转变的过程受碳扩散的控制? 用图示加以说明。

6．粒状珠光体，片状珠光体（粗片状与细片状），回火马氏体转变为奥氏体时共转变速度有何差别？7．什么是奥氏体的起始晶粒度，实际晶粒度，本质晶粒度？8．为什么细晶粒钢强度高，塑性，韧性也好？9．钢件加热时欠热，过热，过烧有何不同？能否返修？10.奥氏体是高温相，在一般钢中冷却下来就已经不存在了，谈论Ａ体晶粒大小，还有什么实际意义？11.钢件加热时过热会造成什么不良后果？12. 什么是珠光体向奥氏体转变过热度？它对钢的组织转变有何影响？第三章珠光体转变与钢的退火和正火１．简述珠光体的形成过程。

２．什么是珠光体？性能如何？如何获得珠光体？３．珠光体有哪几种组织形态？片状珠光体的片间间距决定于什么？它对钢的性能有何影响？４．珠光体的形成条件、组织形态和性能方面有何特点？５．粒状珠光体，片状珠光体（粗片状与细片状），回火马氏体转变为奥氏体时共转变速度有何差别？６．亚共析钢中铁素体和过共析钢中渗碳体有哪几种组织形态？它们对性能有何影响？７．若共析钢加热到Ａ体状态，然后进行等温转变和连续冷却转变，均获得片状珠光体，但其组织特征有何区别？８．为什么说钢的珠光体转变过程受碳扩散的控制? 用图示加以说明。

９．分析渗碳体球化过程的机制和高碳钢要进行球化退火的原因。

１０．45钢制零件820℃加热后分别进行退火和正火，其显微组织有什么不同？性能有什么不同？１１．何谓球化退火？为什么过共析钢必须采用球化退火而不采用完全退火？１２．正火与退火的主要区别是什么？生产中应如何选择正火及退火？第四章马氏体转变１．钢中常见的马氏体形态和亚结构有哪几种？２．马氏体组织有哪几种基本类型？它们在形成条件、晶体结构、组织形态、性能有何特点？３．钢获得马氏体组织的条件是什么？与钢的珠光体相变，马氏体相变有何特点？４．条状Ｍ体和片状Ｍ体在强度，硬度，韧性等方面的性能差异如何？５．0.2%Ｃ，1.0%Ｃ钢淬火后的Ｍ体形态和亚结构有什么异同？６．钢中常见的马氏体形态和亚结构有哪几种？７．Ｍ体的强化机构有哪几个方面？８．Ｍs点位置高低有什么实际意义？它受哪些因素的影响？其中主要的因素是什么？９．淬火钢中Ａ残的存在有什么影响？决定Ａ残量的因素有哪些？在热处理操作上如何控制？１０．试分析如何通过控制热处理工艺因素提高中碳钢件和高碳钢件的强韧性。

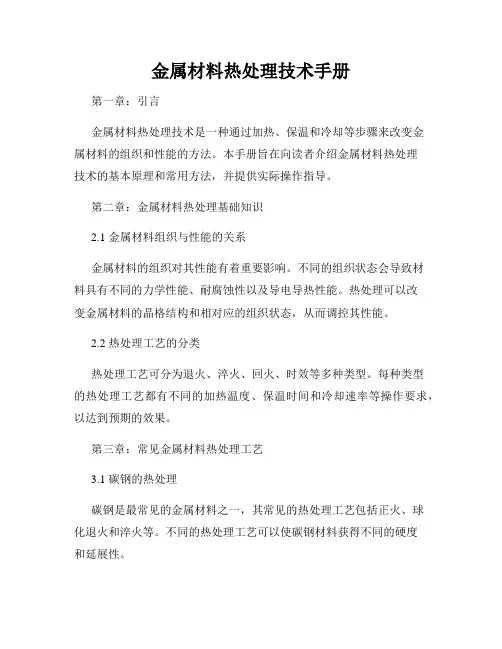

金属材料热处理技术手册第一章：引言金属材料热处理技术是一种通过加热、保温和冷却等步骤来改变金属材料的组织和性能的方法。

本手册旨在向读者介绍金属材料热处理技术的基本原理和常用方法，并提供实际操作指导。

第二章：金属材料热处理基础知识2.1 金属材料组织与性能的关系金属材料的组织对其性能有着重要影响。

不同的组织状态会导致材料具有不同的力学性能、耐腐蚀性以及导电导热性能。

热处理可以改变金属材料的晶格结构和相对应的组织状态，从而调控其性能。

2.2 热处理工艺的分类热处理工艺可分为退火、淬火、回火、时效等多种类型。

每种类型的热处理工艺都有不同的加热温度、保温时间和冷却速率等操作要求，以达到预期的效果。

第三章：常见金属材料热处理工艺3.1 碳钢的热处理碳钢是最常见的金属材料之一，其常见的热处理工艺包括正火、球化退火和淬火等。

不同的热处理工艺可以使碳钢材料获得不同的硬度和延展性。

3.2 不锈钢的热处理不锈钢是一类具有高耐腐蚀性的金属材料，其常见的热处理工艺包括固溶处理、时效处理和回火等。

这些工艺可以调整不锈钢材料的抗拉强度和耐腐蚀性能。

3.3 铝合金的热处理铝合金具有轻质、良好的导热性和机械性能等特点，在航空、汽车等领域得到广泛应用。

其常见的热处理工艺包括固溶处理、时效处理和淬火等，这些工艺可以提高铝合金材料的强度和硬度。

第四章：热处理设备与工艺控制4.1 热处理设备的分类热处理设备可以分为电阻炉、盐浴炉、气体炉等多种类型。

不同的热处理设备适用于不同的金属材料和工艺要求。

本节将介绍各种热处理设备的特点和适用范围。

4.2 热处理工艺控制热处理过程中的温度、时间和冷却速率等参数的控制对最终的热处理效果至关重要。

本节将介绍热处理工艺控制的方法和技巧，以确保热处理的准确性和可重复性。

第五章：热处理质量控制与检测5.1 热处理质量控制热处理质量控制包括原材料的质量控制、热处理过程的控制和成品的质量检测等。

本节将介绍如何建立有效的质量控制体系，以确保热处理的质量。

金属热处理技术手册
摘要：
本手册旨在对金属热处理技术进行全面而系统的介绍和总结。

内容
包括金属热处理的基本原理、分类、工艺流程、设备及技术等方面的
知识点。

希望能为金属材料加工及相关从业人员提供参考和实用指导。

第一章金属热处理的基本原理
金属热处理是指加热金属材料，将其保持在一定温度下并进行适当
冷却后得到期望的金属组织和性能的过程。

这一过程可以改善金属的
塑性、韧性、抗疲劳性、耐腐蚀性和耐热性能等特点。

第二章金属热处理的分类
金属热处理的分类按材料性质不同而异，主要包括调质、退火、正火、淬火等不同的热处理类型，各种类型的热处理都会在一定程度上
改变材料的性质和组织结构。

第三章金属热处理的工艺流程
金属热处理的工艺流程包括加热、保温、降温、处理等过程。

在这
一过程中，需要注意合理控制加热和冷却速率，保证金属组织均匀性
和性能等要素的达成。

第四章金属热处理的设备
金属热处理的设备通常包括热处理炉、热处理钢罐、加热炉、降温设备、炉具等。

其中，炉具的种类和质量直接决定着金属热处理成品的质量水平和工艺效率。

第五章金属热处理的技术
金属热处理的技术主要包括热处理工艺、工艺参数和环境因素等，其中前两者直接决定了金属组织和性能的变化方向和程度。

结论：
金属热处理作为一项重要的金属材料加工技术，一直以来受到广泛的关注和应用。

本手册对于金属热处理技术的全面系统介绍和总结，期望能为从事金属热处理的相关从业人员提供参考和实用指导，使其能更好地从事相关工作，提高工作效率和成果质量。

第二章纯金属的结晶2-1 a）试证明均匀形核时，形成临界晶粒的△Gk与其体积V之间关系式为△Gk=V △Gv/2b）当非均匀形核形成球冠状晶核时，其△Gk与V之间的关系如何答：2-2 如果临界晶核是边长为a的正方体，试求出△Gk和a之间的关系。

为什么形成立方体晶核的△Gk比球形晶核要大。

答：2-3 为什么金属结晶时一定要由过冷度影响过冷度的因素是什么固态金属熔化时是否会出现过热为什么答：金属结晶时需过冷的原因：如图所示，液态金属和固态金属的吉布斯自由能随温度的增高而降低，由于液态金属原子排列混乱程度比固态高，也就是熵值比固态高，所以液相自由能下降的比固态快。

当两线相交于Tm温度时，即Gs=Gl，表示固相和液相具有相同的稳定性，可以同时存在。

所以如果液态金属要结晶，必须在Tm温度以下某一温度Tn，才能使Gs＜Gl，也就是在过冷的情况下才可自发地发生结晶。

把Tm-Tn的差值称为液态金属的过冷度影响过冷度的因素：金属材质不同，过冷度大小不同；金属纯度越高，则过冷度越大；当材质和纯度一定时，冷却速度越大，则过冷度越大，实际结晶温度越低。

固态金属熔化时是否会出现过热及原因：会。

原因：与液态金属结晶需要过冷的原因相似，只有在过热的情况下，Gl＜Gs，固态金属才会发生自发地熔化。

2-4 试比较均匀形核和非均匀形核的异同点。

答：相同点：1、形核驱动力都是体积自由能的下降，形核阻力都是表面能的增加。

2、具有相同的临界形核半径。

3、所需形核功都等于所增加表面能的1/3。

不同点：1、非均匀形核的△Gk小于等于均匀形核的△Gk，随晶核与基体的润湿角的变化而变化。

2、非均匀形核所需要的临界过冷度小于等于均匀形核的临界过冷度。

3、两者对形核率的影响因素不同。

非均匀形核的形核率除了受过冷度和温度的影响，还受固态杂质结构、数量、形貌及其他一些物理因素的影响。

2-5 说明晶体生长形状与温度梯度的关系。

答：液相中的温度梯度分为：正温度梯度：指液相中的温度随至固液界面距离的增加而提高的温度分布情况。

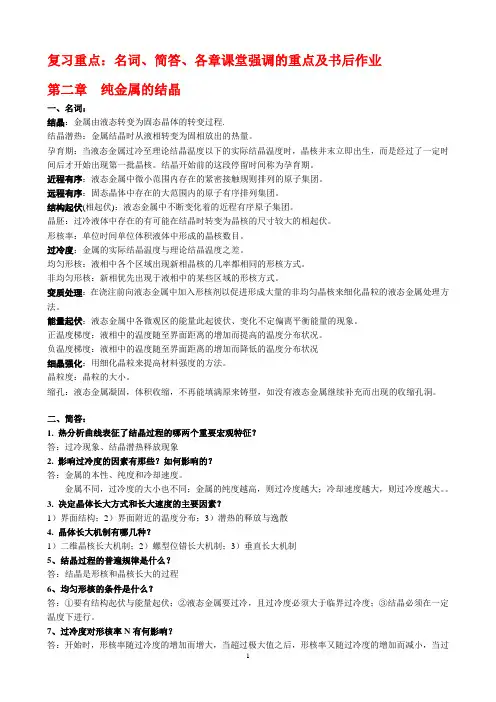

复习重点：名词、简答、各章课堂强调的重点及书后作业第二章纯金属的结晶一、名词：结晶：金属由液态转变为固态晶体的转变过程.结晶潜热：金属结晶时从液相转变为固相放出的热量。

孕育期：当液态金属过冷至理论结晶温度以下的实际结晶温度时，晶核并末立即出生，而是经过了一定时间后才开始出现第一批晶核。

结晶开始前的这段停留时间称为孕育期。

近程有序：液态金属中微小范围内存在的紧密接触规则排列的原子集团。

远程有序：固态晶体中存在的大范围内的原子有序排列集团。

结构起伏(相起伏)：液态金属中不断变化着的近程有序原子集团。

晶胚：过冷液体中存在的有可能在结晶时转变为晶核的尺寸较大的相起伏。

形核率：单位时间单位体积液体中形成的晶核数目。

过冷度：金属的实际结晶温度与理论结晶温度之差。

均匀形核：液相中各个区域出现新相晶核的几率都相同的形核方式。

非均匀形核：新相优先出现于液相中的某些区域的形核方式。

变质处理：在浇注前向液态金属中加入形核剂以促进形成大量的非均匀晶核来细化晶粒的液态金属处理方法。

能量起伏：液态金属中各微观区的能量此起彼伏、变化不定偏离平衡能量的现象。

正温度梯度：液相中的温度随至界面距离的增加而提高的温度分布状况。

负温度梯度：液相中的温度随至界面距离的增加而降低的温度分布状况细晶强化：用细化晶粒来提高材料强度的方法。

晶粒度：晶粒的大小。

缩孔：液态金属凝固，体积收缩，不再能填满原来铸型，如没有液态金属继续补充而出现的收缩孔洞。

二、简答：1. 热分析曲线表征了结晶过程的哪两个重要宏观特征？答：过冷现象、结晶潜热释放现象2. 影响过冷度的因素有那些？如何影响的？答：金属的本性、纯度和冷却速度。

金属不同，过冷度的大小也不同；金属的纯度越高，则过冷度越大；冷却速度越大，则过冷度越大。

3. 决定晶体长大方式和长大速度的主要因素？1）界面结构；2）界面附近的温度分布；3）潜热的释放与逸散4. 晶体长大机制有哪几种？1）二维晶核长大机制；2）螺型位错长大机制；3）垂直长大机制5、结晶过程的普遍规律是什么？答：结晶是形核和晶核长大的过程6、均匀形核的条件是什么？答：①要有结构起伏与能量起伏；②液态金属要过冷，且过冷度必须大于临界过冷度；③结晶必须在一定温度下进行。

第二章纯金属的结晶2-3 为什么金属结晶时一定要有过冷度？影响过冷度的因素是什么？固态金属熔化时是否会出现过热？为什么？答：（1）因为金属结晶时存在过冷现象，是为了满足结晶的热力学条件，过冷度越大，固、液两项的自由能差越大，相变驱动力越大。

（2）过冷度随金属的纯度不同和本性不同，以及冷却速度的差异可以再很大范围内变化。

金属不同，过冷度也不同；金属的纯度越高，则过冷度越大；冷却速度越大，过冷度越大，反之，越小。

（3）会，当液态金属的自由能低于固态时，这时实际结晶温度高于理论结晶温度T m，此时，固态金属才能自发的转变为液态金属，称为过热。

2-4试比较均匀形核与非均匀形核的异同点。

答;均匀形核是指：若液相中各区域出现新相晶核的几率是相同的；非均匀形核：液态金属中存在微小的固相杂质质点，液态金属与型壁相接触，晶核可以优先依附现成的固体表面形核。

在实际的中，非均匀形核比均匀形核要容易发生。

二者形核皆需要结构起伏，能量起伏，过冷度必须大于临界过冷度，晶胚的尺寸必须大于临界晶核半径。

2-5说明晶体成长形状与温度梯度的关系？答;正温度梯度下以平面状态的长大形态，服温度梯度下以树枝状长大。

2-6简述铸锭三晶区形成的原因及每个晶区的性能特点？（1）表层细晶区形成原因：①型壁临近的金属液体产生极大过冷度满足形核的热力学条件；②型壁可以作为非均匀形核的基地。

该晶区特点：组织细密，力学性能较好，但该晶区较薄，一般没有多大的实际意义。

（2）柱状晶区的形成原因：①液态金属结晶前沿有适当的过冷度，满足形核要求；②垂直于型壁方向散热最快，晶体向相反的方向生长；③外因是散热的方向性；④内因是晶体晶体生长的各向异性。

该晶区的特点：相互平行的柱状晶接触面及相邻垂直的柱状晶区的交界面较为脆弱，并常聚集着易熔杂质和非金属夹杂物，使铸锭在热压力加工时，容易沿着这些脆弱面开裂，组织比较致密。

（3）中心等轴晶区形成特定：①中心液体达到过冷，加上杂质元素的作用，满足形核的要求；②散热失去方向性，晶核自由生长，长大速度差不多，长成等轴区。
