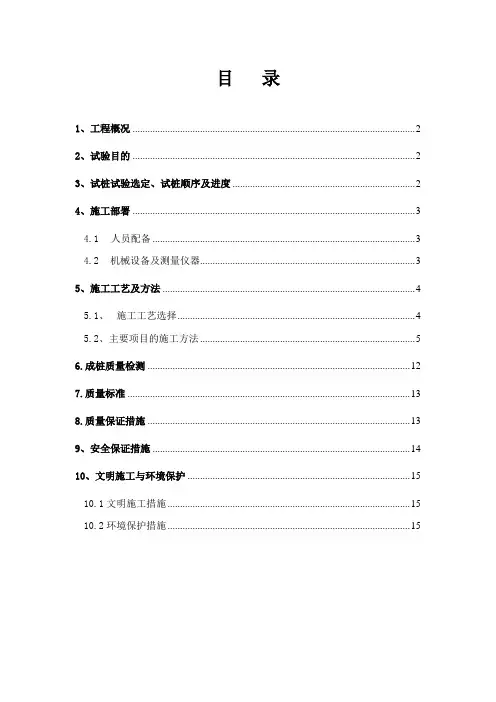

目 录

1、工程概况 ................................................................................................................. 2

2、试验目的 ................................................................................................................. 2

3、试桩试验选定、试桩顺序及进度 ......................................................................... 2

4、施工部署 ................................................................................................................. 3

4.1 人员配备 ......................................................................................................... 3

4.2 机械设备及测量仪器...................................................................................... 3

5、施工工艺及方法 ..................................................................................................... 4

5.1、 施工工艺选择 ............................................................................................... 4

5.2、主要项目的施工方法 ...................................................................................... 5

6.成桩质量检测 ......................................................................................................... 12

7.质量标准 ................................................................................................................. 13

8.质量保证措施 ......................................................................................................... 13

9、安全保证措施 ....................................................................................................... 14

10、文明施工与环境保护 ......................................................................................... 15

10.1文明施工措施 ................................................................................................. 15

10.2环境保护措施 ................................................................................................. 15

预制管桩试桩方案

1、工程概况

XX市家居建材城项目为一个群体项目，位于XX市花炮大道以北，禧和路以西，白沙路以南。根据建设单位提供的岩土勘察报告资料反映拟建24栋单体工程共采用三种基础。其中1#、2#、3#、8#、12#、13#、15#、18#、19#、22#、23#栋均采用桩基础；4#、5#、9#、14#、16#、21#采用混合基础（桩基础结合开挖基础），其他栋号采用天然浅基础。所有桩基础及混合基础都拟采用预应力管桩直径为φ400、φ500预制管桩，预制管桩型号分别为PHC-400A95、PHC-500A100型预应力管桩。本工程拟建建筑重要性等级为二级，场地等级为二级，建筑地基安全等级为二级，按Ⅱ类场地设计。抗震设防烈度为6（0.05g）度，设计地震分组为第一组。±0.000m标高相当于绝对标高105m-107m之间，试桩桩顶标高详见各栋号图纸，桩长详见各栋号图纸及地质报告，桩端进入持力层大于等于桩长及贯入度控制。相邻桩的桩底标高差不应超过相邻桩长的1/10及相邻中心距，预估单桩竖向承载力特征值分别不大于570KN、820KN，同一承台下的管桩接头应相互错开。单桩承载力最终根据现场静载试验确定，工程试验桩承载力满足设计要求后方可施工工程桩。

2、试桩目的

试桩完成后，通过桩的静载试验，确定桩基工程各项设计、施工等参数，选择桩基持力层、判定沉桩的可能性，选择静压值，并确定打桩施工时停压标准等。

3、试桩试验选定、试桩顺序及进度

该工程共有18#需要打桩，根据建设方提供的相关图纸及国家相关规范，本工程的试桩数量为54根。试桩时应采取措施保证桩身侧向稳定性要求。试桩位置按建设方提供的坐标点试桩，标高详见各栋号图纸。

根据实际情况，土方部分未到位及部分图纸不全等，应建设方要求，先试18#、15#、14#、13#、12#，然后由南向北试桩，暂安排两台设备在建设方规定的时间内完成试桩(适当可增加设备)。

本工程原地面以下地质情况如下：

（1）素填土：层厚0.60-14.5米，黄褐色、灰褐色、松散、稍湿。以粘性土为主，含少量块石、植物根系等，为新近人工填土。系机械推填而成。

（2）残积粉质黏土：层厚1.2-27米，黄褐色、灰黑色、可塑，干强度中等，中等韧性，摇振反应无，稍有光泽，该层为泥灰岩风化残积层。地基承载力特征值fak=200Kp；

（3）强风化泥灰岩：层厚0.6-19.9米，灰褐色、灰黑色、强风化状态。岩体破碎，岩质较软。风化裂痕发育，岩芯呈块状。泥质结构，层状构造。岩体基本质量登记为V级。干钻不易钻进。地基承载力特征值fak=400Kpa；

（4）中风化泥灰岩：层厚5-10米，青灰色、灰黑色，中风化状态。岩体较完整岩质较硬，岩心呈柱状、短柱状。钙泥质结构，层状构造，基本质量等级为Ⅲ级。地基承载力特征值fak=2000KN。

4、施工部署

4.1 人员配备

表一 管理人员配备表

序 号 职 务 姓 名 序 号 职 务 姓 名

1 工程经理 何龙书 4 质检员 张剑

2 技术主管 王建 5 测量员 焦博春

3 技 术 员 刘欢

6 安全员 刘晓峰

表二 劳动力配备表

序号 工序名称 人数 备注

1 机械操作人员 6

2 电焊工 2

3 其他人员 4

4 合计 12

4.2 机械设备及测量仪器 表三 机械设备及测量仪器

序号 名称 规格型号 数量 备注

1 筒式柴油打桩锤 DF62 2

2 电焊机 BX1-500 4

3 经纬仪 J2 2

4 水准仪 DZS3-1 1

5 全站仪 GTS-102N 1

5、施工工艺及方法

5.1、 施工工艺选择

通过对该工程设计图纸和所提供的地质资料的分析、工程设计图纸的认真领会，以及对现有设备性能的综合考评，本工程采用静压施工工艺，施工工艺如下：

测量放线→桩机就位 →复核桩位→挂吊桩钢丝绳→ 起吊桩→ 桩尖入土稳桩双向校正→ 初步加压→ 检查该桩身垂直度→ 正式压桩→ 观测校正桩身垂直度→压至桩顶至地面1米时，再吊入桩就位→焊接接桩→继续压桩

→作压力值记录→ 成桩→ 移机下一根桩

压桩的工艺程序如下图：

压桩工艺程序示意图 （a）准备压第一段桩；（b）接第二段桩；（c）接第三段桩；

（d）整根桩压平至地面；（e）采用送接压桩完毕

1-第一段桩；2-第二段桩；3-第三段桩；4-送桩；

5-桩接头处；6-地面线；7-压桩架操作平台线

5.2、主要项目的施工方法

5.2.1 测量放线、桩定位

1．布设测量控制系统

根据建设单位提供的控制、水准点建立测量控制网，并在施工现场打桩影响范围外设置座标和高程控制点，并经规划、设计、监理等相关单位复核无误确认后方可投入使用。

（1）首选通过对本工程总平面图和设计图纸的学习，了解工程总体布局、工程特点和设计意图。并了解工程所在地区的红线点位置及坐标、周围环境、现场地形等情况。

（2）熟悉和了解地面建筑物的布局、定位依据、定位条件及建筑物的主要轴线等。

（3）将招标单位提供的水准点高程、坐标进行复测无误后，及时办理签证移交手续。

（4）在熟悉和掌握全部桩基设计图纸的基础上，对总图上所标注的定位坐标、尺寸用计算闭合导线方法核算是否准确。

（5）根据总图上提供的坐标，计算出测量时所需的距离、角度并通过坐标反算，换算成极坐标后进行平面控制网的测设。

（6）测设时先校核施工现场上已测设的坐标点，然后根据已测量出的坐标点测设出平面布置图上的坐标点，并使各个坐标点分布在施工场地内。

（7）每次用直角坐标测设后要进行校核。

（8）主要坐标控制点测设后，建立整个施工场地的平面控制网。

（9）测设出建筑物轴线与主要控制点，为桩基放样做好准备。

（10）平面控制网测设时保证测设精度，控制网测设后进行闭合平差。并对主要坐标控制点作必要的保护。

2．测放桩位 根据控制点设定建筑物轴线及角桩，按桩位布置图测放桩位，并在桩位中心用钢筋或竹签作好标记，桩位测放后应经监理单位复核后方能施工。为防止桩机就位时桩机自重挤压土体使已测放桩位移位，在桩机就位后正式压桩前应复核正确，桩定位偏差控制在20mm以内。

5.2.2 预制桩的验收

（1）预制桩出厂到工地，应按批量查收预制桩出厂合格证。

（2）质检人员应会同现场监理共同检查、验收预应力管桩，验收合格后，方准使用。如验收中发现不合格，应做好标记并及时退货。

表四 预制钢筋混凝土桩外观质量表

项 目 内 容

桩表面 表面平整，密实，掉角深度不超过10mm，局部蜂窝和掉角的缺损面积不超过桩表面积的0.5%，并不得过分集中。

表面裂缝 深度不得大于20mm ,宽度不得大于0.15mm，横向裂缝长度不得超过连长的1/2。
