无机硅酸富锌底漆施工方法

无机富锌底漆施工工艺1 无机富锌涂料涂装前表面处理1.1 打磨①所有气割、剪切、机加工后的自由边锐角均应打磨至R2；②喷砂前应用砂轮打磨去气割表面的割痕及火工矫正部位的硬化层，以使喷砂后在这些部位能形成合适的表面粗糙度。

1.2 除油1.2.1 喷砂前钢材表面沾污的油脂必须清除干净。

①推荐使用具有中度碱性的水性清洗剂清除油污，然后以清水冲净；②杜绝用蘸有有机溶剂或洗涤剂的少量回丝擦拭大面积油污，以免扩大油脂沾污面积。

1.2.2 抛丸、喷砂过程中和施工后，钢材表面必须避免油脂重新沾污。

①喷砂用压缩空气必须装有性能良好的油水分离器；②除锈后的钢材表面必须严格避免重复沾污油脂；③质量检查人员和涂装施工人员不可穿戴沾有油污的工作鞋、工作服、手套对未涂装的钢结构进行质量检查和涂装施工。

1.3 抛丸或喷砂除锈1.3.1 除锈质量等级要求①所有待涂水性无机富锌底漆的钢材表面，必须抛丸或喷砂达到ISO8501-1(GB8923-88)Sa2.5级要求。

②局部修补涂层时，钢材表面必须打磨至ISO8501-1 (GB8923-88) St3级。

1.3.2 表面粗糙度要求表面粗糙度要求控制在35～65μm范围内。

1.3.3 磨料①为确保抛丸或喷吵后钢材表面达到规定的清洁度和表面粗糙度，推荐使用棱角状的粒度为0.8-1.2mm的铜渣砂或粒度为0.4 - 0.8mm的钢砂。

②所用磨料应是清洁干燥的，不可被有机物沾污。

1.3.4 压缩空气喷砂用压缩空气，压力应不低于0.5 Mpa。

2 水性无机富锌底漆的涂装2.1 混合2.1.1 混合比：主剂：锌粉＝8:3(重量比)。

注：当用量较少时，不可估计两组份的重量比，必须称重。

2.1.2 混合时，应在不断搅拌A组份(主剂)的情况下，缓缓倒入B组份。

决不可将主剂倒入锌粉中。

混合后，将混合物用80目筛网过滤，并倒入另一只容器中。

水性无机富锌底漆要求持续不断地搅拌，以使锌粉在与基料混合后始终处于悬浮状态中。

无机富锌底漆施工工艺无机富锌底漆有两种:溶剂型和水溶性.目前使用最多的就是溶剂型无机富锌涂料,对于这种高性能涂料, 其施工与一般的涂料不同,有很多需要注意的地方.1.0 表面处理在喷砂前进行钢结构处理是很有必要的,包括焊缝的打磨光顺,咬边气孔的补焊打磨,飞溅的铲除打磨, 锐边的倒角等. 为了保证锌粉与钢材表面充分接触,保持良好的导电性,必须对钢材表面进行喷砂处理到Sa 2 ½ (ISO8501-1:1988).粗糙度达到 Rugotest No. 3, min. BN 10a,Keane-Tator 表面比较样本, G/S min 3.0 或者 ISO/DIS 8503-1 粗中级 (G).如果粗糙度低而不足,会影响了附着力,增加漆膜龟裂的可能性.可以使用钢砂,硅酸铝等无油无水无其污物的优质磨料.钢砂粒度在 0.8-1.2 mm,硅酸铝在 0.4-1.8 mm 能产生较好的表面粗糙度效果,喷枪口压力要求 6-7 bar/85-100 psi. 喷砂结束后,立即进行真空吸尘清洁,有些难以去掉的粒子,可以用铁刷子刷去.2. 0 施工方法空气喷涂和无气喷涂都能用于无机锌漆的施工.辊涂不适用,刷涂只用于小面积的修补.2.1 空气喷涂空气喷涂对于减少干喷有很大的帮助,但是施工速度慢.根据经验,空气喷涂时加入稀释剂 15-20%较为合适.可以有助于漆膜的光滑减少喷漆时的漆雾.对于水溶性无机富锌漆,空气喷涂尤其适用.在进行反顶施工时,喷枪要间歇性地清洁,防止堵枪. 压力:3-4kg/cm2 枪嘴:1.8-2mm2.2 无气喷涂无气喷涂的施工效率高,但是容易产生干喷.泵压要求低,比如 30:1,45:1 的喷漆泵.过滤网使用 60- 80 目.根据喷涂技巧,可适当加入稀释剂 10-20%.太多的稀释剂会导致漆膜降低或者产生流挂.复杂结构要选用小口径的枪嘴.2.3 施工技巧为了保证漆膜平均,可以采用双度漆施工法,即施涂第一道漆后 15-30 分钟内施涂第二道漆当第一度漆膜表面未干透但已变暗时.用这种方法施工时必须稀释本品约 15% 以避免漆膜太厚,如果角焊缝处的漆膜太厚可用宽约 2.5 厘米的平头漆刷刷平.如果工作条件要求在两道漆施工之间有几个小时的时间,应该确保相对湿度一直保持在较低水平,60%以下. 任何干喷部位漆膜必须用刮刀刮除磨平边角或用砂纸轻度砂磨,最后稀释 30%的油漆薄喷一度. 用刷子进行条涂可根据经验在喷涂前或喷涂后进行.2.4 混合混合时,把锌粉缓缓加入液体组份,并同时进行搅拌.切不可反过来操作,把液体组份加入锌粉很容易导致结团,而且不能搅拌均匀.3. 0 施工环境为了保证喷砂的质量,保持相对湿度在 40-60%最佳.钢板温度要高于露点温度3℃.溶剂型自干无机富锌涂料要求的可在温度低至-10℃使用,但在低于0℃时要注意表面结冰会影响漆膜的附着力,由于冰的透明无色,不容易分辨,要特别的注意.超过 40℃时,溶剂挥发很快,可以使用挥发缓慢的稀释剂或使用水溶性自动型无机富锌漆. 狭窄空间的施工,要加强通风.4. 漆膜固化无机富锌漆的固化要依*相对湿度和温度. 以 HEMPEL 的无机富锌漆 HEMPEL'S GALVOSIL 15700 为例.在20°C/68°F 和 RH 65-75%时,固化约需要 3 天.在低温和低湿度环境下,漆膜的固化时间会延长.相对湿度最好保持在 65%以上,最低温度可以低至-10°C/14°F.喷洒清水可以解决低湿度时的固化问题.无机富锌漆在20°C/68°F和RH75%时过 1-2 小时,能耐小雨.一般在施工后 4-5 小时后就可以喷洒清水保持漆面湿润帮助固化的完成.单道涂层时可以使用海水加速固化,但如果后面要涂面漆,必须使用清水再次冲洗除去氯盐,并注意清除锌盐. 漆膜的固化的检测方法有两种.简易的方法可以用硬币或小刀刮擦漆面,如果仅有很少量的锌粉刮下,漆面闪亮,说明固化已完成.标准的无机锌富锌固化检测方法,是 MEK 测试法,根据 ASTM 4752,白色棉布蘸上 MEK 试剂,来回擦拭50 次,如果没有或者仅有很轻微变色说明固化已要完成,如果变色严重,说明还未完成固化.5. 漆膜厚度无机富锌漆的漆膜厚度,在多道涂层的重防腐系统中作为底漆时,通常为 75 微米就足够了.如果是单道涂层用于成品油或化学品的储罐舱室内壁中,漆膜要求在 90-100 微米.水溶性无机富锌漆用于储罐舱室内壁时,漆膜设计为 125-150 微米. 过高的干膜厚度会导致漆膜开裂,通常认为 150 微米以下最安全的.6. 漆膜开裂漆膜的开裂主要是由于漆膜在干燥和固化时的收缩形成,由于开裂形状象烈日下晒干裂开的泥土地,又称之为"泥裂" .开裂的原因有好几种原因: a) 漆膜膜喷涂过厚,超过了生产商对最高漆膜厚度的规定. b) 表面粗糙度过低,特别是在焊缝上,由于硬度高,喷砂也较难,使粗糙度不足. c) 相对湿度高而通风太差时,表面层固化太快,也会导致漆膜开裂. d) 产品超过了保质期,当然对涂层质量没有保证. 漆膜厚度的范围要根据无机硅酸锌的配方来决定,可能从 75 微米到 200 微米.很多涂料商对于漆膜厚度的规定都在 150 微米左右.实际施工时,大多数产品在结构内角处很容易产生泥裂问题,当为了达到最低膜厚要求时,喷漆者会在角落里多走几枪,这样就导致了漆膜过厚,加上角落上漆膜的收缩不均匀,很容易就形成了泥裂现象.在复杂结构,经常使用小枪嘴,而这又造成了行多次枪喷涂,这会导致问题变得糟. 建议使用大枪嘴,可以解决这个问题.当然,如果发现漆膜有过厚流挂倾向,可以马上用刷子刷平.7. 多孔性处理硅酸锌漆的本态就是多孔的,刚施工的多孔的硅酸锌并不能填充锌粉粒子间的空间.这会带来一系列的不利. 由于硅酸锌漆本态就是多孔的,进行几个月的室外固化后其孔隙会逐渐被由于受大气中二氧化碳和湿气作用而形成的锌盐填充而变得致密,大多数的结构是不允许在涂面漆前进行一至两个月的固化期的,而必须在其是多孔的情况下进行覆涂.这就会造成后续面漆的起泡.硅酸锌漆在覆涂时总有起泡的风险性,但是曝露时间越长,这种可能性越少. 起泡是由于刚涂漆时的湿膜中空气和溶剂气体以气泡的形态从多孔表面穿出而形成的.这会造成气泡破裂而留下针孔或仍然存在于漆膜中.当溶剂型有机面漆施涂于多孔表面时,有些溶剂会透过孔隙,同时因减压作用和溶剂的瞬间逃逸表面温度会降低.温度再次升高,空气和气体在孔间膨胀.另外,残留于孔隙的溶剂也有释放的趋向.这些复杂的作用形成了起泡. 大气温度越高,起泡的问题越大,如果表面温度在阳光下持续上升,情况就会变得更为糟糕.面漆起泡也有可能是因为快速覆涂或硅酸锌漆在低湿下干燥而造成.面漆在硅酸锌上起泡或产生针孔的可能性取决于底漆和面漆的选择.高树脂含量低体积浓度有光面漆直接施工于硅酸锌底漆上面,极易产生问题.肉眼清楚可见的完整起泡或针孔通常是不能接受的,要求进行修补.很小的不易察觉的针孔在实践中是可以接受的,即使锌粉呈现出细孔,这些一般都会为涂料所灌入.那些没有封闭的针孔才会引起争论.如果无机硅酸锌漆暴露于大气中,腐蚀就会产生. 无机硅酸锌漆的施工质量在减少起泡上起着重要作用.必须喷涂均匀的正确的湿膜厚度.在较热的环境下, 可能要加入额外的稀释剂.小心避免漆膜过厚.干喷和飞喷同样要尽量避免,且在涂面漆前必须除去.空气喷涂最佳,因为它能提供最佳的施工控制.但是为了获得最高的生产效率,则采用无气喷涂为佳.注意提防那些为了拼命追求生产率使用高压无气喷涂大口径磨损枪嘴的无经验施工者.其效果很象是使用花园水管,在表面沉降云层样的干喷.这使得涂后道面漆时简直是做恶梦一般.面漆起泡的过失其实还是因为底漆的不良施工.如果已经施工了底漆,如何办呢?这里有几个经验证的技巧可以避免面漆施工在新喷的无机硅酸锌上面时避免针孔.但是如果在很差施工的底漆上面,则不能保证 100%的有效. 进行薄雾涂层/通涂的施工有所帮助.首先底漆用很薄的涂层进行极薄的封闭 (刚刚封闭掉) 过一会儿后, . 通常是 15 分钟,再进行规定膜厚的复涂.该技巧可适用于后续漆的施工.在温度较低时很有效,但在表面温度很高时则难以奏效.如果漆膜表面温度有升高趋势,不要进行面层漆的施工.如果进行很好的计划, 在阳光直射下的无机富锌漆面进行涂层施工,表面温度在降低的话,针孔几乎可以完全避免. (这种技巧也可运用于混凝土上的有机涂层施工) .在暖热的无机富锌漆面上施工成为无法避免的情况时,要使用专门的封闭漆进行稀释后施涂,然后再涂以其它涂料.8. 锌盐处理无机富锌漆还有一个施工过程中的问题就锌盐.富锌底漆对于钢材保护是利用其阴极保护作用.锌粉代替钢铁首先被腐蚀,从而保护了钢材.在这个腐蚀过程中,锌粉与氧气,二氧化碳和水形成了锌盐. O2/H2O/CO2 Zn2+ > ZnCO3?Zn(OH)2 表面的锌粉也会与大气直接反应生成锌盐. 在两种情况下,锌盐会呈白色或灰色.锌盐的成份取决于它们形成的环境.在没有受污染的大气环境中,形成了碳酸锌,氢氧化锌和氧化锌的混合物.这些锌盐,又称之为锌白,会封闭多孔的表面,有助于保护钢材.当锌粉与纯洁的水,如水蒸汽接触时,而又没有空气参与,由会形成大量的氢氧化锌,这就是白锈.这种情况经常可以在叠在一起的涂了无机富锌的钢板之间发现.也可以在经常接触露水的表面看到.这种锌盐是部分水溶的.在受污染的大气中,如二氧化硫(工业环境)以及氯化物(沿海地区)的环境下,会形成硫酸锌和氯化锌.它们微溶于水中,因此也没有什么保护作用.锌盐的形成受多种因素的影响,包括水与锌面的接触持续时间.在户外堆放的钢材上面常有泥浆,这会产生白锈.酸雨或含有氯化物的雨水也会导致锌盐的产生在沿海地区,大气中高浓度的盐能导致大量的锌盐产生. 锌对于涂层性能有着不利的影响.松散的锌盐,比如白锈,必须在涂面漆前除去.水溶性的锌盐会影响后道涂层的附着力.如果留在底漆表面,在潮湿环境下,水会渗过有机面漆,与锌盐接触溶胀,引起涂层间的附着力问题.即使锌面上没有产生锌盐,如果面漆涂膜不足,水也会渗过漆膜与锌起反应而产生涂层内的锌盐,导致漆膜剥落.锌盐的去除有以下几种方法:a) 清水冲洗高压淡水冲冼是最理想的处理方法,也可用尼龙刷子伴以冲水刷去锌盐.难以除去的盐迹则要用机械方法进行处理.b) 扫砂扫砂并不是经常采用的方法,因类它会产生大量灰尘,还会破坏完好的漆膜.它的好处是可以在表面产生粗糙度,有助于后道漆的附着力.同时,对于焊缝可以进行全部的喷砂处理,进一步提高涂层的性能.c) 机械处理这种方法对涂层系统的防锈性能有好处.使用合成树脂的砂片进行有控制的清洁处理,只能有很少量的底漆被磨去,直至达到足够的可见清洁度. 实际上,完全除去锌盐痕迹是困难的,也是不必要的.我们可以参考日本的 SPSS 标准,照片显示,对无机富锌有环氧富锌车间底漆经扫砂处理后,仍可看到锌盐的痕迹.9. 污物清除无机硅酸锌漆的多孔表面使得污物清除十分困难.油脂可以用高压淡水加上洗涤剂冲洗清除,然后再用清水进行清洗.对于已固化的漆面来说,这是最佳的方法.溶剂清洗只能用于很小的油污,它往往只会使受污染的面积扩得更大,而且还有健康安全方面的问题.10. 底漆修补在以无机硅酸锌漆为底漆的道涂层系统中,经常要对进行局部的打磨或喷砂,然后进行底漆的修补.这时最好避免使用无机硅酸锌漆作为修补底漆.因为喷涂时很自然的会喷到周围的有机涂层上面,而这会引起附着力问题.解决的方法是使用环氧富锌涂料.。

精心整理
无机硅酸锌底漆（无机富锌底漆）详细介绍
一、组成：由烷基硅酸酯、锌粉、颜料和添加剂等组成的双组份无机锌底漆。

二、主要特征
1、锌粉具有阴极保护作用且防锈性优异
2、具有优异焊接性能和切割性能
五、施工说明
1（1（2
（3）
（423（1（2层间附着力和保护效果。

4、涂装工艺：采用空气喷涂、高压无气喷涂、刷涂均可，若粘度过稠，使用专用稀释剂，用量不超过10%
5、可使用时间（甲乙混合后）
6、后道配套涂料：能与氯化橡胶、环氧沥青漆、沥青系、聚氨酯、乙烯等体系的涂料配套使用，但不能与油性、醇酸、聚酯类油漆配套使用。

五、包装
A组份（锌粉浆）20kg
B组份（主剂）10kg
六、贮存期：一年
（1
（2
（3
（4
声明?
???。

一种低VOC，无机富锌硅酸乙酯底漆，为预处理钢结构表面提供卓越的防腐保护。

干膜含82%锌粉，可提供持久的防腐保护。

产品说明一种适用于桥梁、储罐、管道、管架、海上钻探设备和运输设备的高效电镀底漆。

对钢结构具有优异的保护性能，可延长至现场涂装面漆的时间。

适用于工业、海洋与加工环境。

在与较强腐蚀性化学品接触的环境下需要面漆。

用于新建筑或维护与修补场合。

设计用途红灰色, 灰色哑光81％ ± 2%干膜厚62-75微米 (2.5-3密耳) 相当于 湿膜厚77-93微米 (3.1-3.7密耳)在62微米干膜厚度和所述体积固体份的情况下，13.06 平方米/公升在 2.5 密耳干膜厚度和所述体积固体份的情况下，524 平方英尺/美制加仑允许适当的损耗系数适用于无气喷涂, 空气喷涂涂装数据INTERZINC 22HS颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 参见国际油漆公司工业防护漆部门的《定义与略缩语》覆涂间隔取决于环境条件.表中列出的数据决定了温度和50%的相对湿度.详细建议请参见“产品特性”推荐面漆重涂间隔10°C (50°F) 30 分钟 2 小时48 小时 无限制¹15°C (59°F) 25 分钟 1.5 小时36 小时 无限制¹25°C (77°F) 15 分钟 1 小时24 小时 无限制¹40°C (104°F)15 分钟1 小时24 小时无限制¹A组份 17°C (62°F); B组份 不适用; 混合后 19°C (65°F)3.28 千克/升 (27.4 磅/加仑)法规符合性数据闪点（典型）产品重量挥发性有机化合物关于更多详细资料，请见关于“产品特性”的章节2.42 磅/加仑 (290 克/升)美国环境保护局第24号方法第1 页，共 4页资料来源2549发行日期：2016/3/1Protective Coatings所有待涂表面应清洁、干燥且无污染物。

川星牌XY-G1400水性无机富锌底漆
一、产品说明
这是一种水性双组分可溶性硅酸盐富锌底漆，符合HG/T3668-2002的成分和性能要求。

二、适用范围
这是一种高性能底漆，适合各种强腐蚀环境，如海上设施、石油化工厂、桥梁、发电厂等，可以对防腐蚀系统提供最大的保护。

XY-G1400可用于原有金属结构的维修保养，也能使钢结构获得极佳的抗腐蚀性能。

三、主要特点
漆膜坚硬，耐磨、耐水、耐热、耐油。

对钢铁表面有阴极保护作用。

1、开桶搅拌：打开桶后将涂料彻底搅拌至桶底无沉积物无色差即可涂覆。

2、表面处理要求：涂装金属表面时，要求喷砂、抛丸除锈达到国标 Sa212级，
保持表面干燥、无油污、灰尘等异物，并在4小时内涂装。

3、配比：甲：乙=2：1（重量比）。

4、理论涂布率：干膜厚度40~80微米条件下，0.4~0.6公斤/ 平方米。

5、涂装方法：空气喷涂、无气喷涂、刷涂均可。

六、包装贮存
1、包装：每桶净重20kg。

2、有效期为1年，超过有效期，经检验合格可照常使用。

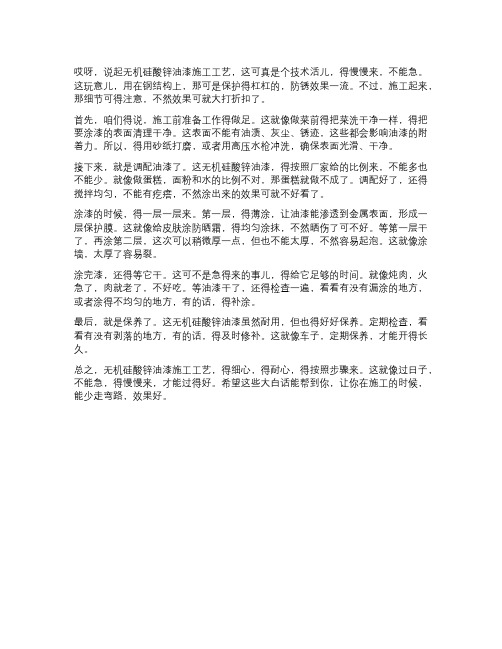

哎呀，说起无机硅酸锌油漆施工工艺，这可真是个技术活儿，得慢慢来，不能急。

这玩意儿，用在钢结构上，那可是保护得杠杠的，防锈效果一流。

不过，施工起来，那细节可得注意，不然效果可就大打折扣了。

首先，咱们得说，施工前准备工作得做足。

这就像做菜前得把菜洗干净一样，得把要涂漆的表面清理干净。

这表面不能有油渍、灰尘、锈迹，这些都会影响油漆的附着力。

所以，得用砂纸打磨，或者用高压水枪冲洗，确保表面光滑、干净。

接下来，就是调配油漆了。

这无机硅酸锌油漆，得按照厂家给的比例来，不能多也不能少。

就像做蛋糕，面粉和水的比例不对，那蛋糕就做不成了。

调配好了，还得搅拌均匀，不能有疙瘩，不然涂出来的效果可就不好看了。

涂漆的时候，得一层一层来。

第一层，得薄涂，让油漆能渗透到金属表面，形成一层保护膜。

这就像给皮肤涂防晒霜，得均匀涂抹，不然晒伤了可不好。

等第一层干了，再涂第二层，这次可以稍微厚一点，但也不能太厚，不然容易起泡。

这就像涂墙，太厚了容易裂。

涂完漆，还得等它干。

这可不是急得来的事儿，得给它足够的时间。

就像炖肉，火急了，肉就老了，不好吃。

等油漆干了，还得检查一遍，看看有没有漏涂的地方，或者涂得不均匀的地方，有的话，得补涂。

最后，就是保养了。

这无机硅酸锌油漆虽然耐用，但也得好好保养。

定期检查，看看有没有剥落的地方，有的话，得及时修补。

这就像车子，定期保养，才能开得长久。

总之，无机硅酸锌油漆施工工艺，得细心，得耐心，得按照步骤来。

这就像过日子，不能急，得慢慢来，才能过得好。

希望这些大白话能帮到你，让你在施工的时候，能少走弯路，效果好。

如东洋口兴盛化工有限公司无机硅酸锌车间底漆工艺安全操作规程1产品简介(1) 无机硅锌车间底漆以正硅酸乙酯、锌粉、防锈颜料、溶剂、助剂等为原料，使用时通过正硅酸乙酯的部分水解物与锌粉反应，在钢铁表面形成一种硅酸锌保护膜，阻止钢铁的生锈，从而大大减轻了分段或船台涂浆时的防锈工作量。

2分析分法见GB/T6747-200g3产品质量指标2 工艺生产原理：(1) 流程简述：本产品由甲乙两个组份组成，甲组是把锌粉，防锈颜料、助剂等分散于溶剂中，形成锌粉浆，乙组份是把正硅酸乙酯在酸性条件下进行部分水解，使用时是把甲乙组份按2：1（质量比）的比例混合搅拌均匀进行施工。

(2) 正硅酸乙酯的解反应式：使用时甲乙两组份混合，乙组中部分水解的正硅酸乙酯又和甲组中的金属锌反应，生成聚合大地酸锌，涂覆在钢铁表面，其结构式如下图所示：(3) 流程图：甲组：乙组：(4) 主要工艺控制点及指标一、甲组：锌粉和防锈颜料经搅拌机分散后的细度小于70控制方法：用量程为0－100 的板细度测试。

二、乙组：把水解物的化时间控制在80—100秒控制方法：在5ml 的试管中加入4.5ml正硅乙酯水解物，在25℃的环境温度中恒温10分钟，再加入0.5ml的啡啉试剂，塞上橡皮塞，按动码表，上下颠倒，测试水解物的化时间，根据化时间判断反应的深度，适量补加酸化水。

(5) 主要原料、配方甲组：乙组：3 安全操作规程甲组：(1) 岗位基本知识a 岗位工艺简述聚乙烯醇缩丁醛在高速分散机剪切力的作用下先溶于装有乙醇、正丁醇的混合溶剂的调漆锅中，慢慢投入锌粉、防锈颜料、助剂等，继续分散到细度70 过滤后包装到甲组份b 主要物件的危险性及安全要求：乙醇的危险特性、易燃，其蒸气与空气可形成爆炸性混合物。

遇明火、高热能引起燃烧爆炸。

与氧化剂接触发生化学反应或引起燃烧。

在火场中受热的容器有爆炸危险。

蒸气比空气重，能在较低处扩散到较远的地方，遇明火引起回燃。

乙醇的安全要求：不能接触明火，生产过程密闭、通风正丁醇的危险特性：易燃，其蒸气与空气可形成爆炸性混合物。

无机硅酸锌车间底漆工艺安全操作规程1产品简介(1)无机硅锌车间底漆以正硅酸乙酯、锌粉、防锈颜料、溶剂、助剂等为原料，使用时通过正硅酸乙酯的部分水解物与锌粉反应，在钢铁表面形成一种硅酸锌保护膜，阻止钢铁的生锈，从而大大减轻了分段或船台涂浆时的防锈工作量。

2分析分法见 GB/T6747-200g3产品质量指标2 工艺生产原理：(1)流程简述：本产品由甲乙两个组份组成，甲组是把锌粉，防锈颜料、助剂等分散于溶剂中，形成锌粉浆，乙组份是把正硅酸乙酯在酸性条件下进行部分水解，使用时是把甲乙组份按2：1（质量比）的比例混合搅拌均匀进行施工。

(2)正硅酸乙酯的解反应式：使用时甲乙两组份混合，乙组中部分水解的正硅酸乙酯又和甲组中的金属锌反应，生成聚合大地酸锌，涂覆在钢铁表面，其结构式如下图所示：(3) 流程图：甲组：乙组：(4) 主要工艺控制点及指标一、甲组：锌粉和防锈颜料经搅拌机分散后的细度小于70控制方法：用量程为0－100 的板细度测试。

二、乙组：把水解物的化时间控制在80—100秒控制方法：在5ml 的试管中加入4.5ml正硅乙酯水解物，在25℃的环境温度中恒温10分钟，再加入0.5ml的啡啉试剂，塞上橡皮塞，按动码表，上下颠倒，测试水解物的化时间，根据化时间判断反应的深度，适量补加酸化水。

(5) 主要原料、配方甲组：乙组：3 安全操作规程甲组：(1) 岗位基本知识a 岗位工艺简述聚乙烯醇缩丁醛在高速分散机剪切力的作用下先溶于装有乙醇、正丁醇的混合溶剂的调漆锅中，慢慢投入锌粉、防锈颜料、助剂等，继续分散到细度70 过滤后包装到甲组份b 主要物件的危险性及安全要求：乙醇的危险特性、易燃，其蒸气与空气可形成爆炸性混合物。

遇明火、高热能引起燃烧爆炸。

与氧化剂接触发生化学反应或引起燃烧。

在火场中受热的容器有爆炸危险。

蒸气比空气重，能在较低处扩散到较远的地方，遇明火引起回燃。

乙醇的安全要求：不能接触明火，生产过程密闭、通风正丁醇的危险特性：易燃，其蒸气与空气可形成爆炸性混合物。

无机硅酸锌底漆使用方法哇塞，无机硅酸锌底漆可是个好东西呢！那它到底该怎么用呢？别急，听我慢慢道来。

首先，无机硅酸锌底漆的使用步骤如下。

要先对底材进行处理，把表面的油污、锈迹等清理干净，这就好比给房子打地基，基础不牢可不行哦！然后调配涂料，要按照规定的比例来，可不能随心所欲。

接下来就可以进行涂装啦，可以采用刷涂、滚涂或者喷涂的方式，就像给底材穿上一件保护衣。

在涂装过程中，要注意涂层的厚度要均匀，不能有的地方厚有的地方薄，不然效果可就大打折扣啦！而且要注意施工环境，温度和湿度都要适宜，不然也会影响效果哦！说到这里，就不得不提一下使用无机硅酸锌底漆过程中的安全性和稳定性啦。

这可是非常重要的哦！在使用过程中，一定要做好防护措施，比如佩戴口罩、手套等，可别小瞧这些，它们能保护我们的身体呢！而且要保证施工场所通风良好，不然那些有害气体可就会在我们身边打转啦！同时，无机硅酸锌底漆的稳定性也是很不错的，只要按照要求储存和使用，一般都不会出现什么问题。

那无机硅酸锌底漆都有哪些应用场景和优势呢？它的应用场景那可多了去了，比如钢结构、桥梁、储罐等，这些地方都需要它的保护呢！它的优势也是显而易见的，它的耐腐蚀性特别强，就像一个坚强的卫士，守护着底材不受侵蚀。

而且它的附着力也很棒，能牢牢地抓住底材，不离不弃。

还有它的耐热性也很好，高温环境下也能正常工作，这可不是一般涂料能做到的哦！让我给你讲个实际案例吧。

有一个大型的钢结构工程，使用了无机硅酸锌底漆，经过长时间的风吹雨打，依然完好无损，就像新的一样。

这效果，是不是很让人惊叹呢？这就充分展示了无机硅酸锌底漆的实际应用效果。

总之，无机硅酸锌底漆真的是一款非常优秀的涂料，只要我们正确使用，它就能发挥出最大的作用，为我们的工程保驾护航！。

无机富锌底漆施工工艺简述
一、表面处理
工件表面冲砂至Sa2.5级，冲砂完进行清洁，待涂表面应清洁、干燥且无污染物。

二、施工
无机富锌为双组份油漆，分液体基料（A组分）和锌粉(B组分)。

锌粉（B组分）应在搅拌器搅拌下，慢慢加入至液体基料（A组分）中。

切勿反过来将液体基料加入锌粉中。

喷涂过程中，应不断搅拌罐中涂料。

涂料混合后，应在混合使用寿命内使用。

混合时要按一定的比例混合比如国际油漆无机富锌混合比例为3.1部分：1部分（体积比）。

无机富锌施工工程中漆膜过厚或涂覆过量，都会造成龟裂，施工时最好一次成膜，避免二次涂覆。

无机富锌在相对湿度低于55％时，固化将严重推迟，需要采用喷水的方法来提高湿度。

三、施工环境
无机富锌施工时对湿度要求与一般油漆施工相反，它要求在较大的相对湿度下施工，最好相对湿度超过55％的条件下施工，有助于无机富锌的固化。

四、固化检验
复涂前，应使用丁酮试剂擦拭无机富锌表面，数值为4的测试结果表明固化已达满意程度，可进行复涂。

无机硅酸锌底漆参数
无机硅酸锌底漆是一种常用的防腐底漆，具有优异的防腐性能和耐候性，常用于金属表面的防腐涂装。

以下是关于无机硅酸锌底漆的一些参数：
1. 成分，无机硅酸锌底漆主要成分为无机硅酸锌颗粒、有机树脂、溶剂等。

2. 颜色，一般为灰色或银灰色，也可根据需求进行定制调色。

3. 干燥时间，通常情况下，无机硅酸锌底漆的干燥时间为表干1-2小时，硬干24小时。

4. 固体含量，固体含量是指底漆中除去溶剂后的固体物质的百分比，一般在30%~40%之间。

5. 膜厚，涂布后的膜厚一般为20-40μm，根据需要可以进行多遍涂布以增加膜厚。

6. 使用方法，无机硅酸锌底漆适用于喷涂、刷涂等涂装方式，
涂布时要求表面清洁、干燥，可根据需要配合专用稀释剂。

7. 特性，具有优异的防腐性能、耐候性和附着力，能有效保护金属表面免受腐蚀。

以上是关于无机硅酸锌底漆的一些基本参数，希望能够对你有所帮助。

如果需要更详细的信息，还请告知。

W701 无机硅酸锌车间底漆 ( 无机富锌底漆 )一、组成 : 由烷基硅酸酯、锌粉颜料和添加剂等组成的双组份无机锌车间底漆。

二、主要特性 :²锌粉具有阴极保护作用 , 防锈性能优异。

²干性快 , 只需很短的时间即能搬运 , 堆放和涂装后道油漆。

² 具有优异的焊接性能和切割性能。

²具有优异的耐热性 , 漆膜可经受400 ℃的高温。

焊接切割时烧损面积小。

²优良的低温固化性能。

²具有优异的耐冲击性能 , 优良的耐磨性和中等的柔韧性。

.能与大部分油漆体系配套。

三、用途 : 作为造船厂、重型机械厂等处钢材预处理流水线作为车间底漆 , 亦可用作海上平台、码头钢桩、矿井、钢铁支架、桥梁、大型钢铁结构作高性能防锈漆之用。

四、性能及技术参数 :1 、颜色外观 : 灰色无光2 、基本参数 : 密度约 1.98kg/m3( 混合后 )3 、配比 : 甲 ( 漆料 ): 乙 ( 固化剂 )=3:1( 重量比 ) 。

干膜厚度 : 用作车间底漆 20 um,用作防锈底漆 50μm 。

理论用量 : 用作车间底漆 130g/m2, 用作防锈底漆 250g/m2 。

闪点 : 甲组份 ( 基料)13℃ , 乙组份 ( 固化剂)13℃。

干燥时间(25℃ ): 表干≤5min, 实干≤4h, 流水线干燥时间 <5min( 钢材预热50℃ , 烘道温度120℃ ) 。

3 、涂装间隔 : 最短涂装间隔 8h 以上 , 涂漆前以布蘸稀释剂擦 E704 漆膜表面 , 以确定是否定完全固化。

如不溶解 , 布上无色表示已固化完全 , 可以进行下道漆涂装。

最长涂装间隔无, 但在复涂前必须清除锌盐。

4 、适用期 :( 甲乙混合后 )气温 : 5℃ 20℃ 30℃可使用时间 :12h 8h 6h五、涂装方法 : 高压无气喷涂、空气喷涂、滚涂、刷涂1 、嘴口径 :（1）高压无气喷涂 :0.4-0.5mm;(2) 喷嘴口径 :2.0-2.5mm 。

一、涂装前表面处理1、除油（1）工件表面喷砂或抛丸前必须彻底清除油污，可用中等碱性的水性清洁剂去除油污。

（2）涂装前，必须严格防止在起吊、运输、检验等各个工序环节中工件重新沾污油脂。

2、打磨（1）喷砂或抛丸前，要用砂轮打磨以除去工件表面的焊瘤、飞溅、以及火工矫正部位的硬化层。

（2）所有气割、剪切或机械加工后的自由边锐角均应打磨到R2。

3、喷砂或抛丸（1）构件无机富锌底漆涂装作业前，钢材表面必须用喷砂或抛丸除锈，其清洁度必须达到Sa2½级，表面粗糙度应控制在40-70微米范围内。

（2）喷砂用的压缩空气必须装有性能良好的油水分离器，压缩空气气压不得低于0.5Mpa。

（3）喷砂或抛丸用的磨料推荐使用含75%钢丸与25%棱角钢砂的混合料，磨料粒径选用0.8-1.7mm，亦可加入10%的切断钢丝。

（4）户外喷砂施工时，可选用铜矿砂。

所有磨料一定不能有油和有机物，保持清洁，干燥。

二、涂装1、本涂料为固料和液料两罐装，使用时固料与液料严格按重量比混和；2、混和时，应先将液料倒入干净的桶中，然后在不断搅拌的条件下，缓缓倒入固料，固料加完后再搅拌5-15分钟，直到没有不均匀块状固料存在。

3、喷涂前，应将混和后的涂料经100目筛网过滤，以防杂质混入。

高压无气喷涂时，喷漆泵的吸入口也应安装60目的过滤网，以免沉积物堵塞枪嘴。

4、混和后的涂料在喷涂施工时，必须不断搅拌，一定要使涂料始终处于均一悬浮状态5、如喷涂停顿一段时间，则继续喷涂前应将管路中的涂料喷入涂料桶中（回枪），使喷涂机和管路中的涂料处于均一悬浮状态中。

6、本涂料配比已调节到适宜的施工粘度，混和后的涂料一般不用稀释，夏天在直射阳光下施工，易产生“干喷”或拉不开漆刷时，可适当加入去离子水以调节施工粘度，加入量不得超过涂料重量的2%。

7、混和后的涂料，必须在6小时内全部用完，对超过适用期的涂料，不宜继续使用。

三、涂装方法无机富锌底漆施工方法常采用无气喷涂、有气喷涂、刷涂三种。

佐敦无机硅酸锌底漆说明书佐敦无机硅酸锌底漆是一种高性能的涂料，具有优良的耐候性、抗腐蚀性和附着力。

本文将介绍这款底漆的特点、适用范围、施工步骤以及注意事项，帮助用户正确使用和保养。

一、特点：佐敦无机硅酸锌底漆采用优质无机合成树脂为基料，具有极强的耐候性，能够长期保持美观。

同时，它还具有优异的抗腐蚀性能，可有效防止金属表面发生腐蚀。

底漆具有良好的附着力，能够牢固粘附在各种基材上，确保涂层的稳定性和持久性。

二、适用范围：该底漆适用于各种金属表面的涂装，如钢铁结构、铝合金、不锈钢等。

尤其在湿热环境和强腐蚀性气候条件下，它表现出卓越的性能，能有效延长金属结构的使用寿命。

三、施工步骤：1. 表面处理：应确保金属表面洁净无油污、锈蚀和尘埃等杂质。

可采用打磨、除锈等方式进行处理。

2. 搅拌均匀：在使用前请将底漆充分搅拌均匀，确保固体颜料充分分散。

3. 稀释掺和：根据实际施工要求，可适当加入适量稀释剂，进行稀释掺和，以达到涂刷和喷涂的要求。

4. 施工方法：可采用刷涂、辊涂或喷涂等方式进行施工，涂刷时应均匀、连续，确保涂层的质量和均匀性。

5. 干燥时间：初次涂刷后，底漆一般需要24小时以上的干燥时间，干燥后才能进行下一次涂装工序。

四、注意事项：1. 施工环境：施工时应确保环境的温度在5-35摄氏度之间，湿度不高于85%。

2. 保养维护：在涂装后，请定期检查底漆涂层的状况，如有损坏或腐蚀现象应及时修复或补涂。

3. 注意安全：使用涂料时，请戴好防护用品，避免接触皮肤和眼睛，如不慎接触请及时清洗。

4. 保存方式：底漆应存放在干燥、阴凉、通风的地方，远离火源和明火。

综上所述，佐敦无机硅酸锌底漆是一款性能卓越的涂料，具有优良的耐候性、抗腐蚀性和附着力。

通过正确使用和保养，能够延长金属结构的使用寿命。

在施工过程中请注意施工环境和个人安全，确保施工质量和用户体验。

希望本文能给广大用户带来实用指导和帮助。

无机富锌底漆施工工艺无机富锌底漆有两种:溶剂型和水溶性.目前使用最多的就是溶剂型无机富锌涂料,对于这种高性能涂料, 其施工与一般的涂料不同,有很多需要注意的地方.1.0 表面处理在喷砂前进行钢结构处理是很有必要的,包括焊缝的打磨光顺,咬边气孔的补焊打磨,飞溅的铲除打磨, 锐边的倒角等. 为了保证锌粉与钢材表面充分接触,保持良好的导电性,必须对钢材表面进行喷砂处理到Sa 2 ½ (ISO8501-1:1988).粗糙度达到 Rugotest No. 3, min. BN 10a,Keane-Tator 表面比较样本, G/S min 3.0 或者 ISO/DIS 8503-1 粗中级 (G).如果粗糙度低而不足,会影响了附着力,增加漆膜龟裂的可能性.可以使用钢砂,硅酸铝等无油无水无其污物的优质磨料.钢砂粒度在 0.8-1.2 mm,硅酸铝在 0.4-1.8 mm 能产生较好的表面粗糙度效果,喷枪口压力要求 6-7 bar/85-100 psi. 喷砂结束后,立即进行真空吸尘清洁,有些难以去掉的粒子,可以用铁刷子刷去.2. 0 施工方法空气喷涂和无气喷涂都能用于无机锌漆的施工.辊涂不适用,刷涂只用于小面积的修补.2.1 空气喷涂空气喷涂对于减少干喷有很大的帮助,但是施工速度慢.根据经验,空气喷涂时加入稀释剂 15-20%较为合适.可以有助于漆膜的光滑减少喷漆时的漆雾.对于水溶性无机富锌漆,空气喷涂尤其适用.在进行反顶施工时,喷枪要间歇性地清洁,防止堵枪. 压力:3-4kg/cm2 枪嘴:1.8-2mm2.2 无气喷涂无气喷涂的施工效率高,但是容易产生干喷.泵压要求低,比如 30:1,45:1 的喷漆泵.过滤网使用 60- 80 目.根据喷涂技巧,可适当加入稀释剂 10-20%.太多的稀释剂会导致漆膜降低或者产生流挂.复杂结构要选用小口径的枪嘴.2.3 施工技巧为了保证漆膜平均,可以采用双度漆施工法,即施涂第一道漆后 15-30 分钟内施涂第二道漆当第一度漆膜表面未干透但已变暗时.用这种方法施工时必须稀释本品约 15% 以避免漆膜太厚,如果角焊缝处的漆膜太厚可用宽约 2.5 厘米的平头漆刷刷平.如果工作条件要求在两道漆施工之间有几个小时的时间,应该确保相对湿度一直保持在较低水平,60%以下. 任何干喷部位漆膜必须用刮刀刮除磨平边角或用砂纸轻度砂磨,最后稀释 30%的油漆薄喷一度. 用刷子进行条涂可根据经验在喷涂前或喷涂后进行.2.4 混合混合时,把锌粉缓缓加入液体组份,并同时进行搅拌.切不可反过来操作,把液体组份加入锌粉很容易导致结团,而且不能搅拌均匀.3. 0 施工环境为了保证喷砂的质量,保持相对湿度在 40-60%最佳.钢板温度要高于露点温度3℃.溶剂型自干无机富锌涂料要求的可在温度低至-10℃使用,但在低于0℃时要注意表面结冰会影响漆膜的附着力,由于冰的透明无色,不容易分辨,要特别的注意.超过 40℃时,溶剂挥发很快,可以使用挥发缓慢的稀释剂或使用水溶性自动型无机富锌漆. 狭窄空间的施工,要加强通风.4. 漆膜固化无机富锌漆的固化要依*相对湿度和温度. 以 HEMPEL 的无机富锌漆 HEMPEL'S GALVOSIL 15700 为例.在20°C/68°F 和 RH 65-75%时,固化约需要 3 天.在低温和低湿度环境下,漆膜的固化时间会延长.相对湿度最好保持在 65%以上,最低温度可以低至-10°C/14°F.喷洒清水可以解决低湿度时的固化问题.无机富锌漆在20°C/68°F和RH75%时过 1-2 小时,能耐小雨.一般在施工后 4-5 小时后就可以喷洒清水保持漆面湿润帮助固化的完成.单道涂层时可以使用海水加速固化,但如果后面要涂面漆,必须使用清水再次冲洗除去氯盐,并注意清除锌盐. 漆膜的固化的检测方法有两种.简易的方法可以用硬币或小刀刮擦漆面,如果仅有很少量的锌粉刮下,漆面闪亮,说明固化已完成.标准的无机锌富锌固化检测方法,是 MEK 测试法,根据 ASTM 4752,白色棉布蘸上 MEK 试剂,来回擦拭50 次,如果没有或者仅有很轻微变色说明固化已要完成,如果变色严重,说明还未完成固化.5. 漆膜厚度无机富锌漆的漆膜厚度,在多道涂层的重防腐系统中作为底漆时,通常为 75 微米就足够了.如果是单道涂层用于成品油或化学品的储罐舱室内壁中,漆膜要求在 90-100 微米.水溶性无机富锌漆用于储罐舱室内壁时,漆膜设计为 125-150 微米. 过高的干膜厚度会导致漆膜开裂,通常认为 150 微米以下最安全的.6. 漆膜开裂漆膜的开裂主要是由于漆膜在干燥和固化时的收缩形成,由于开裂形状象烈日下晒干裂开的泥土地,又称之为"泥裂" .开裂的原因有好几种原因: a) 漆膜膜喷涂过厚,超过了生产商对最高漆膜厚度的规定. b) 表面粗糙度过低,特别是在焊缝上,由于硬度高,喷砂也较难,使粗糙度不足. c) 相对湿度高而通风太差时,表面层固化太快,也会导致漆膜开裂. d) 产品超过了保质期,当然对涂层质量没有保证. 漆膜厚度的范围要根据无机硅酸锌的配方来决定,可能从 75 微米到 200 微米.很多涂料商对于漆膜厚度的规定都在 150 微米左右.实际施工时,大多数产品在结构内角处很容易产生泥裂问题,当为了达到最低膜厚要求时,喷漆者会在角落里多走几枪,这样就导致了漆膜过厚,加上角落上漆膜的收缩不均匀,很容易就形成了泥裂现象.在复杂结构,经常使用小枪嘴,而这又造成了行多次枪喷涂,这会导致问题变得糟. 建议使用大枪嘴,可以解决这个问题.当然,如果发现漆膜有过厚流挂倾向,可以马上用刷子刷平.7. 多孔性处理硅酸锌漆的本态就是多孔的,刚施工的多孔的硅酸锌并不能填充锌粉粒子间的空间.这会带来一系列的不利. 由于硅酸锌漆本态就是多孔的,进行几个月的室外固化后其孔隙会逐渐被由于受大气中二氧化碳和湿气作用而形成的锌盐填充而变得致密,大多数的结构是不允许在涂面漆前进行一至两个月的固化期的,而必须在其是多孔的情况下进行覆涂.这就会造成后续面漆的起泡.硅酸锌漆在覆涂时总有起泡的风险性,但是曝露时间越长,这种可能性越少. 起泡是由于刚涂漆时的湿膜中空气和溶剂气体以气泡的形态从多孔表面穿出而形成的.这会造成气泡破裂而留下针孔或仍然存在于漆膜中.当溶剂型有机面漆施涂于多孔表面时,有些溶剂会透过孔隙,同时因减压作用和溶剂的瞬间逃逸表面温度会降低.温度再次升高,空气和气体在孔间膨胀.另外,残留于孔隙的溶剂也有释放的趋向.这些复杂的作用形成了起泡. 大气温度越高,起泡的问题越大,如果表面温度在阳光下持续上升,情况就会变得更为糟糕.面漆起泡也有可能是因为快速覆涂或硅酸锌漆在低湿下干燥而造成.面漆在硅酸锌上起泡或产生针孔的可能性取决于底漆和面漆的选择.高树脂含量低体积浓度有光面漆直接施工于硅酸锌底漆上面,极易产生问题.肉眼清楚可见的完整起泡或针孔通常是不能接受的,要求进行修补.很小的不易察觉的针孔在实践中是可以接受的,即使锌粉呈现出细孔,这些一般都会为涂料所灌入.那些没有封闭的针孔才会引起争论.如果无机硅酸锌漆暴露于大气中,腐蚀就会产生. 无机硅酸锌漆的施工质量在减少起泡上起着重要作用.必须喷涂均匀的正确的湿膜厚度.在较热的环境下, 可能要加入额外的稀释剂.小心避免漆膜过厚.干喷和飞喷同样要尽量避免,且在涂面漆前必须除去.空气喷涂最佳,因为它能提供最佳的施工控制.但是为了获得最高的生产效率,则采用无气喷涂为佳.注意提防那些为了拼命追求生产率使用高压无气喷涂大口径磨损枪嘴的无经验施工者.其效果很象是使用花园水管,在表面沉降云层样的干喷.这使得涂后道面漆时简直是做恶梦一般.面漆起泡的过失其实还是因为底漆的不良施工.如果已经施工了底漆,如何办呢?这里有几个经验证的技巧可以避免面漆施工在新喷的无机硅酸锌上面时避免针孔.但是如果在很差施工的底漆上面,则不能保证 100%的有效. 进行薄雾涂层/通涂的施工有所帮助.首先底漆用很薄的涂层进行极薄的封闭 (刚刚封闭掉) 过一会儿后, . 通常是 15 分钟,再进行规定膜厚的复涂.该技巧可适用于后续漆的施工.在温度较低时很有效,但在表面温度很高时则难以奏效.如果漆膜表面温度有升高趋势,不要进行面层漆的施工.如果进行很好的计划, 在阳光直射下的无机富锌漆面进行涂层施工,表面温度在降低的话,针孔几乎可以完全避免. (这种技巧也可运用于混凝土上的有机涂层施工) .在暖热的无机富锌漆面上施工成为无法避免的情况时,要使用专门的封闭漆进行稀释后施涂,然后再涂以其它涂料.8. 锌盐处理无机富锌漆还有一个施工过程中的问题就锌盐.富锌底漆对于钢材保护是利用其阴极保护作用.锌粉代替钢铁首先被腐蚀,从而保护了钢材.在这个腐蚀过程中,锌粉与氧气,二氧化碳和水形成了锌盐. O2/H2O/CO2 Zn2+ > ZnCO3?Zn(OH)2 表面的锌粉也会与大气直接反应生成锌盐. 在两种情况下,锌盐会呈白色或灰色.锌盐的成份取决于它们形成的环境.在没有受污染的大气环境中,形成了碳酸锌,氢氧化锌和氧化锌的混合物.这些锌盐,又称之为锌白,会封闭多孔的表面,有助于保护钢材.当锌粉与纯洁的水,如水蒸汽接触时,而又没有空气参与,由会形成大量的氢氧化锌,这就是白锈.这种情况经常可以在叠在一起的涂了无机富锌的钢板之间发现.也可以在经常接触露水的表面看到.这种锌盐是部分水溶的.在受污染的大气中,如二氧化硫(工业环境)以及氯化物(沿海地区)的环境下,会形成硫酸锌和氯化锌.它们微溶于水中,因此也没有什么保护作用.锌盐的形成受多种因素的影响,包括水与锌面的接触持续时间.在户外堆放的钢材上面常有泥浆,这会产生白锈.酸雨或含有氯化物的雨水也会导致锌盐的产生在沿海地区,大气中高浓度的盐能导致大量的锌盐产生. 锌对于涂层性能有着不利的影响.松散的锌盐,比如白锈,必须在涂面漆前除去.水溶性的锌盐会影响后道涂层的附着力.如果留在底漆表面,在潮湿环境下,水会渗过有机面漆,与锌盐接触溶胀,引起涂层间的附着力问题.即使锌面上没有产生锌盐,如果面漆涂膜不足,水也会渗过漆膜与锌起反应而产生涂层内的锌盐,导致漆膜剥落.锌盐的去除有以下几种方法:a) 清水冲洗高压淡水冲冼是最理想的处理方法,也可用尼龙刷子伴以冲水刷去锌盐.难以除去的盐迹则要用机械方法进行处理.b) 扫砂扫砂并不是经常采用的方法,因类它会产生大量灰尘,还会破坏完好的漆膜.它的好处是可以在表面产生粗糙度,有助于后道漆的附着力.同时,对于焊缝可以进行全部的喷砂处理,进一步提高涂层的性能.c) 机械处理这种方法对涂层系统的防锈性能有好处.使用合成树脂的砂片进行有控制的清洁处理,只能有很少量的底漆被磨去,直至达到足够的可见清洁度. 实际上,完全除去锌盐痕迹是困难的,也是不必要的.我们可以参考日本的 SPSS 标准,照片显示,对无机富锌有环氧富锌车间底漆经扫砂处理后,仍可看到锌盐的痕迹.9. 污物清除无机硅酸锌漆的多孔表面使得污物清除十分困难.油脂可以用高压淡水加上洗涤剂冲洗清除,然后再用清水进行清洗.对于已固化的漆面来说,这是最佳的方法.溶剂清洗只能用于很小的油污,它往往只会使受污染的面积扩得更大,而且还有健康安全方面的问题.10. 底漆修补在以无机硅酸锌漆为底漆的道涂层系统中,经常要对进行局部的打磨或喷砂,然后进行底漆的修补.这时最好避免使用无机硅酸锌漆作为修补底漆.因为喷涂时很自然的会喷到周围的有机涂层上面,而这会引起附着力问题.解决的方法是使用环氧富锌涂料.。

无机富锌底漆施工工艺在工业防腐领域，无机富锌底漆凭借其出色的防腐性能，得到了广泛的应用。

为了确保其防护效果的充分发挥，正确的施工工艺至关重要。

下面，我们就来详细了解一下无机富锌底漆的施工工艺。

一、施工前的准备工作1、表面处理钢材表面需进行喷砂处理，达到 Sa25 级标准。

这意味着表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，残留的痕迹仅为点状或条纹状的轻微色斑。

粗糙度应控制在30 75μm 之间，以增强底漆的附着力。

喷砂完成后，应使用清洁、干燥的压缩空气吹扫表面，去除灰尘和砂粒。

2、环境条件施工环境温度应在 5℃ 40℃之间，相对湿度不宜超过 85%。

施工表面的温度应至少高于露点温度 3℃，以防止水汽凝结。

3、施工设备采用高压无气喷涂设备进行施工，喷枪口径一般为 038 053mm。

配备搅拌器，用于在施工前充分搅拌底漆。

4、防护措施施工人员应穿戴好防护用品，如防护服、防护眼镜、口罩和手套等。

施工现场应设置警示标识，防止无关人员进入。

二、涂料的调配1、主剂与固化剂的配比严格按照产品说明书的要求，将无机富锌底漆的主剂和固化剂按比例混合。

一般来说，常见的比例为 10:1 左右，但具体比例可能因产品而异。

2、搅拌均匀使用搅拌器将混合后的涂料充分搅拌，搅拌时间通常为5 10 分钟，直至涂料均匀无沉淀。

3、熟化时间搅拌完成后，涂料需要静置一段时间进行熟化。

熟化时间一般为15 30 分钟，具体时间应根据产品说明书确定。

三、施工操作1、喷涂方法保持喷枪与施工表面垂直，距离一般为 30 50cm。

采用匀速移动喷枪的方式进行喷涂，避免局部过厚或过薄。

先进行预喷涂，然后再进行正式喷涂，每层喷涂厚度应控制在 30 50μm 之间。

2、施工顺序遵循从上到下、从左到右的顺序进行施工，确保涂层均匀覆盖。

对于复杂的结构，应先喷涂难以施工的部位，再喷涂容易施工的部位。

3、涂层厚度控制采用湿膜测厚仪在施工过程中随时测量涂层的湿膜厚度，以确保达到规定的干膜厚度。

一种快干的双组分，可焊接硅酸锌车间底漆，人工或自动喷涂都可。

产品说明作为一种暂时性防护底漆，适合在钢结构进行预制工艺之前进行涂覆。

产品适合于用多种高性能涂层系统进行复涂，用于各种环境（包括海上设施、海洋环境、化工和石化厂、发电站和桥梁）。

设计用途灰色哑光28％干膜厚10-25微米 (0.4-1密耳) 相当于 湿膜厚36-89微米 (1.4-3.6密耳)在15微米干膜厚度和所述体积固体份的情况下，18.67 平方米/公升在 0.6 密耳干膜厚度和所述体积固体份的情况下，749 平方英尺/美制加仑允许适当的损耗系数适用于无气喷涂, 滚涂, 空气喷涂, 刷涂, 传统型喷涂涂装数据 INTERDUR 8812颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 参见国际油漆公司工业防护漆部门的《定义与略缩语》推荐面漆重涂间隔10°C (50°F) 3 分钟8 分钟24 小时 无限制¹15°C (59°F) 3 分钟8 分钟24 小时 无限制¹25°C (77°F) 3 分钟 5 分钟24 小时 无限制¹40°C (104°F)3 分钟4 分钟24 小时无限制¹A组份 5°C (41°F); B组份 -18°C (0°F); 混合后 -18°C (0°F)1.5 千克/升 (12.5 磅/加仑)法规符合性数据闪点（典型）产品重量挥发性有机化合物关于更多详细资料，请见关于“产品特性”的章节5.15 磅/加仑 (618 克/升)美国环境保护局第24号方法609 克/公升计算值631 克/升 中国国家标准 GB 23985第1 页，共 4页资料来源10208发行日期：2016/8/18Protective Coatings所有待涂表面应清洁，干燥且无污染。

表面处理：所有需涂装的钢材表面要求喷砂或抛丸至GB8923-88Sa21/2级，表面粗糙度40-70μm，局部修补层表面要求打磨至GB8923-88St3级。

涂装环境：环境温度为5-40℃，空气相对湿度不超过85%，工件表面温度高于露点温度3℃以上。

涂膜厚度：本涂料作为底漆使用，推荐干膜厚度70-100μm。

本涂料作为热喷锌的封闭涂料时，推荐干膜厚度为40-50μm。

涂层配套：本涂料可与环氧、乙烯、氯化橡胶、聚氨酯及防火涂料配套使用。

建议使用：
（一）1.无机硅酸锌车间底漆20μm；2.水性无机富锌底漆80μm；3.各色聚合硅氧烷面漆80μm。

（二）1.无机硅酸锌车间底漆20μm；2.环氧富锌底漆80μm；3.环氧云铁厚浆漆100μm；4.各色氟碳金属面漆60μm。
