AIDA冲床飞轮拆装

AIDA冲床飞轮拆装
AIDA冲床飞轮拆装
1，先拆卸飞轮在机身上的四个固定螺丝，然后用天车吊放下来
2，把旋转接头拆掉，然后拆开飞轮外圈
3，卸下离合片和离合刹车的弹簧
4，量好尺寸做好记号，用乙炔氧气加热拆卸离合刹车齿轮盘，拆卸步骤：M12螺杆两根，专用治具一个，千斤顶一套，把拆装工具架好，千斤顶不要受力，开始用乙炔氧气加热，乙炔氧气的压力调到0.5，加热5-7分钟，轻轻打千斤顶便可拆出来。

5，给飞轮主轴通气，让气缸自动弹出，拿掉气缸后便可拿掉刹车片。

文章标题：发动机机体组和曲轴飞轮组拆装的步骤及注意事项一、引言在汽车维修和保养过程中，对发动机机体组和曲轴飞轮组进行拆装是比较常见的操作。

这一过程需要严格按照步骤进行，以确保操作的安全和准确性。

本文将深入探讨发动机机体组和曲轴飞轮组的拆装步骤及注意事项，帮助读者更全面地了解这一操作。

二、发动机机体组的拆装步骤1. 备料：在进行发动机机体组的拆装前，首先要确保车辆处于安全状态，然后准备好所需工具和配件。

检查发动机的工作状态，确认无残留的燃油和油渍。

2. 卸下附件：拆卸发动机机体组的第一步是卸下各种附件，例如进气管、排气管、冷却水管等。

在拆卸附件时要注意标记和记录各种连接处的位置和方式，以便后期安装。

3. 拆卸凸轮轴：需要拆卸凸轮轴，这需要使用专用工具，如凸轮轴拉马。

在拆卸凸轮轴的要非常小心，避免对零部件造成损坏。

4. 拆卸缸盖和活塞：将缸盖拆下后，可以清晰地看到活塞和曲轴，然后需要将活塞和曲轴一并拆卸下来。

5. 卸下曲轴：根据车辆的具体型号和结构，采用适当的工具将曲轴卸下。

三、曲轴飞轮组的拆装步骤1. 卸下传动系统：在进行曲轴飞轮组的拆装之前，首先要将传动系统卸下，包括离合器系统和变速箱系统。

2. 拆卸飞轮：需要使用专用工具将飞轮卸下，这需要力度和技巧的掌握，以避免损坏零部件。

3. 拆卸曲轴：将曲轴从发动机中取出，需要小心操作，以避免对其他零部件造成损坏。

4. 清洁和检查：在拆卸下来的曲轴飞轮组需要进行清洁和检查，以确保没有损坏和磨损。

四、注意事项1. 安全操作：在进行发动机机体组和曲轴飞轮组的拆装过程中，必须着重注意安全操作，避免因操作失误而造成伤害。

2. 工具和配件：确保使用适当的工具和配件，不要用力过猛或使用不当的工具，以免造成零部件的损坏。

3. 清洁和标记：在拆卸各种附件和零部件时，要注意清洁和标记，以便后期的安装和调试。

五、个人观点和理解发动机机体组和曲轴飞轮组的拆装需要严格按照标准操作流程来进行，只有这样，才能保证操作的安全和准确性。

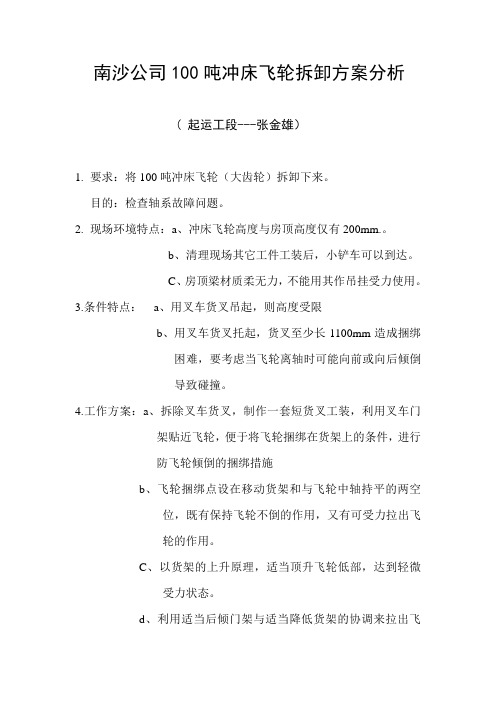

南沙公司100吨冲床飞轮拆卸方案分析
( 起运工段---张金雄）
1.要求：将100吨冲床飞轮（大齿轮）拆卸下来。

目的：检查轴系故障问题。

2.现场环境特点：a、冲床飞轮高度与房顶高度仅有200mm.。

b、清理现场其它工件工装后，小铲车可以到达。

C、房顶梁材质柔无力，不能用其作吊挂受力使用。

3.条件特点：a、用叉车货叉吊起，则高度受限
b、用叉车货叉托起，货叉至少长1100mm造成捆绑
困难，要考虑当飞轮离轴时可能向前或向后倾倒
导致碰撞。

4.工作方案：a、拆除叉车货叉，制作一套短货叉工装，利用叉车门
架贴近飞轮，便于将飞轮捆绑在货架上的条件，进行
防飞轮倾倒的捆绑措施
b、飞轮捆绑点设在移动货架和与飞轮中轴持平的两空
位，既有保持飞轮不倒的作用，又有可受力拉出飞
轮的作用。

C、以货架的上升原理，适当顶升飞轮低部，达到轻微
受力状态。

d、利用适当后倾门架与适当降低货架的协调来拉出飞
轮，在最终拉出飞轮离轴前停止后倾门架，利用其它方法顶出飞轮，使其最终离轴，完成拆卸。

e、利用叉车后倾门架的方式拉飞轮的前提条件是能轻松
拉出，感觉稍有困难时应注意调节工装短叉对齿轮的顶升力大小的问题。

教案首页第课时教子案续页教学内容备注安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案教子案续页飞轮齒宙連IF雅強安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案教子案续页备注见实操教学步骤教学内容裏2—1（工作顺序1—3—4—2）哀2—2（工作顺序1—2—4—3）直列六缸四冲程发动机做功间隔角为°°,各缸的 工作顺序是，其曲拐均匀布置在互成°的三个平面 内（、同向，、同向，、同向）。

形八缸发动机这种发动机的曲拐布置形式可以与四缸发动机一样，四个曲拐布置在同一平面内，也可以布置在两个互相错开°的平面内。

其作功间隔角为°°,各缸工作顺序一般为。

曲轴的维修）曲轴裂纹的检修若曲轴检验出裂纹，一般应报废更换 ）曲轴弯曲的检查与修理 ）曲轴磨损的检查与修理曲轴主轴颈和连杆轴颈的修理尺寸，一般为〜级，级差为曲轴的主轴颈和连杆轴颈，应分别磨削成同一级别的修理尺寸，以便于选配轴承，保证合理的配合间隙。

连杆轴颈应以磨削后的主轴颈为基准，采用同心法磨削。

磨削曲轴时，必须保证主轴颈和连杆轴颈各轴心线的同轴度，以及两轴心线间的平行度；限制曲柄半径误差，并保证连杆轴颈相互位置夹角的精度。

）曲轴轴向间隙的检查与调整安徽汽车应用技师学院安徽省汽车工业学校《汽车发动机构造与维修》教案）曲轴的安装注意主轴承盖的方向，不同位置主轴承盖不能互换，拧紧螺栓从中间往两端分多次拧紧。

二、飞轮的构造与维修飞轮的作用）贮存能量：在作功行程贮存能量，用以完成其他三个行程，使发动机运转平稳。

）利用飞轮上的齿圈起动时传力。

）将动力传给离合器。

）克服短暂的超负荷。

飞轮的构造外缘起动齿圈第一缸点火正时标记飞轮的维修主要损伤：工作面磨损、齿圈磨损或折断。

飞轮的安装飞轮与曲轴装配后应进行动平衡，否则在旋转时会因质量不平衡而产生离心力，引起发动机振动并加速主轴颈的磨损。

曲轴飞轮组的拆装与检测步骤1. 引言1.1 概述曲轴飞轮组是内燃机中非常重要的部件之一，承担着传递动力和平衡转动惯量的作用。

由于长时间运行或不当使用可能导致损坏或磨损，因此需要定期进行拆装与检测，以确保其正常运行和延长使用寿命。

本文将详细介绍曲轴飞轮组的拆装与检测步骤，旨在帮助读者了解相关操作流程，并为正确维护和保养内燃机提供指导。

文章内容包括准备工作、具体的拆卸过程、清洗和检查拆下的部件、各项检测步骤以及装配过程等。

1.2 文章结构本文分为五个主要部分：引言、曲轴飞轮组的拆装步骤、曲轴飞轮组的检测步骤、曲轴飞轮组的装配步骤以及结论。

之后我们将依次介绍每个部分所包含的具体内容。

1.3 目的本文旨在提供一个全面且系统化的指南，使读者能够更加深入地了解曲轴飞轮组的拆装与检测步骤，掌握正确的操作方法，并能在维护和保养内燃机时进行有效地实施。

通过本文的学习，读者将能够避免一些常见的错误和问题，并确保曲轴飞轮组的正常运行，以保障内燃机的工作效率和安全性。

2. 曲轴飞轮组的拆装步骤2.1 准备工作在拆装曲轴飞轮组之前，需要准备好以下工具和设备：- 工具：扳手、螺丝刀、橡胶锤、润滑油等。

- 设备：千斤顶或支架以支撑发动机。

除了准备好所需工具和设备外，还需要确保工作区域清洁整齐，并确保个人安全措施得到落实，例如佩戴防护手套和眼镜。

2.2 拆卸曲轴飞轮组以下是拆卸曲轴飞轮组的步骤：1. 首先，使用千斤顶或支架将发动机提起，并将其稳固地固定在适当的位置。

2. 使用扳手松开连接到曲轴上的各种零件，如传动带、冷却系统部件等。

务必留意并记下每个部件的位置和连接方式，以便在后续装配时正确安装。

3. 使用螺丝刀或扳手逐一拆解固定曲轴盖，释放压力。

然后小心地将盖子从曲轴上取下，并放置在干净的工作台上。

4. 使用橡胶锤轻击曲轴末端，以将其从主轴承处松动。

如果曲轴卡住，可以使用润滑油帮助顺利拆卸。

5. 拆卸飞轮时，使用螺丝刀或扳手拧掉螺栓，并将飞轮从曲轴上取下。

简述曲轴飞轮组的拆装步骤曲轴飞轮组是指由曲轴和飞轮两部分组成的机械装置。

曲轴是发动机中的关键部件之一，负责将往复运动转化为旋转运动。

而飞轮则是用于储存和平衡发动机的动能，使发动机在运转过程中更加平稳。

在维修和更换发动机零件时，拆装曲轴飞轮组是相当重要的一项工作。

下面我将为你简述曲轴飞轮组的拆装步骤，以帮助你更好地了解和应用这一过程。

1. 确保车辆处于安全停放状态，并断开车辆的电池。

这是为了防止发动机意外启动，造成伤害。

2. 接下来，使用扳手或扭力扳手，松开飞轮上的螺栓。

这些螺栓通常位于飞轮的周围，并用于固定曲轴和飞轮之间的连接。

松开螺栓时，应按照特定的顺序进行，以避免扭曲或损坏飞轮。

3. 在松开所有螺栓之后，可以使用专用工具将飞轮从曲轴上拆下。

这个工具可以是一个轮胎铁杆或专用的飞轮拆卸工具。

将工具插入飞轮的安装孔中，并轻轻旋转以松动飞轮。

4. 当飞轮松动后，可以尝试将其从曲轴上抽离。

有时候，由于长期使用和累积的油污，飞轮可能会卡在曲轴上需要用轻力或小锤轻敲飞轮旁边的位置以松动它。

5. 一旦飞轮成功拆下，可以进一步检查曲轴和飞轮的状态。

检查曲轴上的油封和密封圈是否磨损或破裂，如有需要，应及时更换。

也应仔细检查飞轮的表面是否存在明显的磨损、裂纹或变形现象，若有损坏，则需要进行修复或更换。

6. 若必要，也可以借助专用工具对曲轴进行清洁和润滑。

使用适量的机油或润滑油涂抹在曲轴上，并保持曲轴表面的光滑和干净。

7. 在完成检查和清洁后，开始进行曲轴飞轮组的装配。

将飞轮对准曲轴的安装孔，然后轻轻地推入曲轴上。

确保飞轮与曲轴完全对齐，并且没有任何松动。

8. 使用扳手或扭力扳手逐个拧紧飞轮上的螺栓。

在拧紧螺栓时，应按照特定的扭矩规范进行操作，以确保螺栓的紧固力度符合要求。

通过按照以上步骤进行曲轴飞轮组的拆装，可以保证曲轴和飞轮的正确连接和紧固，这对车辆的正常运行至关重要。

在拆装过程中及时检查和维修曲轴和飞轮的零件，也有助于提高发动机的使用寿命和性能。

6、曲轴飞轮组的拆装曲轴飞轮组是汽车发动机的重要组成部分之一，它主要由曲轴和飞轮组成。

曲轴是发动机的心脏，它通过连杆使活塞做往复运动，将燃油混合气压缩后点火爆炸，从而驱动汽车前进。

飞轮则是发动机的旋转惯量，可以平衡发动机的不平衡力矩，为车辆提供动力。

由于曲轴飞轮组是发动机的核心部件之一，因此必须在专业技术人员的指导下进行拆装维护，本文将为您介绍曲轴飞轮组的拆装维护。

1、准备工作拆卸曲轴飞轮组前，可以将发动机油和冷却液放空，这样可以避免油液漏出来时污染环境并损坏地面。

同时，还需要放空汽车电瓶的电量，以免在拆卸过程中出现安全事故。

2、拆卸曲轴连杆盖拆卸曲轴飞轮组的第一步是拆卸曲轴连杆盖，需要将车辆升起，拆卸曲轴挡板和传动轴，然后拆卸曲轴连杆盖。

在拆卸过程中，需要注意保持曲轴轴承的平衡，以免损坏轴承。

拆卸曲轴的过程比较困难，需要使用专业工具才能完成。

首先需要将曲轴轴承和油封拆卸下来，然后将曲轴拉出来。

在拆卸过程中，需要确保曲轴的平衡性，以免损坏曲轴。

4、分离飞轮分离飞轮是曲轴飞轮组拆卸的最后一步，需要使用专业工具进行操作。

首先需要拆卸飞轮螺钉，然后使用专业工具拆卸飞轮。

在安装曲轴飞轮组前，需要先清洗轴承和曲轴，并涂上润滑油。

同时，还需要检查曲轴轴承和飞轮的磨损和损坏情况，必要时需要更换。

2、安装飞轮安装飞轮时需要严格按照规定的扭矩值拧紧螺钉。

在安装过程中，需要确保飞轮与曲轴的平衡性。

3、安装曲轴在安装曲轴时需要注意曲轴轴承的安装方向，以免装反。

同时，需要确保曲轴的平衡性，并使用专用工具将曲轴与连杆连接。

安装曲轴连杆盖时需要仔细检查轴承和油封是否安装正确。

同时，需要按照规定的扭矩值拧紧连杆盖螺钉，并检查曲轴的旋转是否顺畅。

以上就是曲轴飞轮组的拆装过程，由于涉及到发动机的核心部件，因此需要在专业技术人员指导下进行操作。

在拆装过程中，需要严格按照规定操作，以免对发动机造成损坏。
