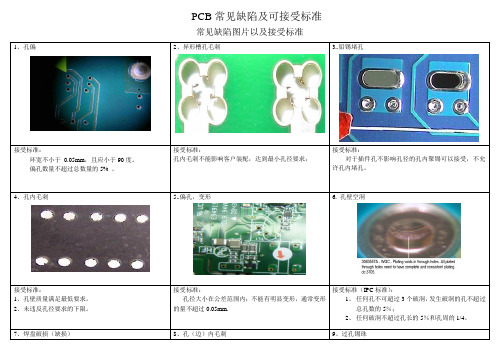

常见缺陷图片以及接受标准1、孔偏2、异形槽孔毛刺 3..铅锡堵孔接受标准：环宽不小于0.05mm，且应小于90度。
偏孔数量不超过总数量的5% 。
接受标准：孔内毛刺不能影响客户装配，达到最小孔径要求；接受标准：对于插件孔不影响孔径的孔内聚锡可以接受，不允许孔内堵孔。
4、孔内毛刺 5..偏孔，变形 6. 孔壁空洞接受标准：1、孔壁质量满足最低要求。
2、未违反孔径要求的下限。

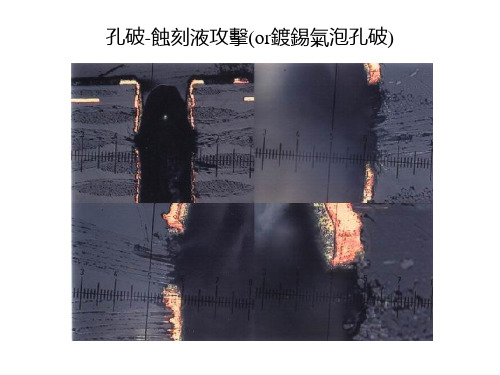

接受标准：孔径大小在公差范围内；不能有明显变形，通常变形的量不超过0.05mm.接受标准（IPC标准）：1、任何孔不可超过3个破洞，发生破洞的孔不超过总孔数的5％；2、任何破洞不超过孔长的5％和孔周的1/4。
7、焊盘破损（缺损）8、孔（边）内毛刺9、过孔锡珠接受标准：导体连接处永不可低于0.05mm之宽度，或不可低于起码线宽，两者以数字较小者为允许准则。
接受标准：对于孔（内）边毛刺要求不能影响最小孔径。
接受标准：对于过孔内目视不能有成颗粒的锡珠，焊接时锡珠不能流出孔内。
10、内层偏移11、红孔/黑孔12、焊盘破损接受标准：1、最小环宽不能低于客户要求或0.05mm。
2.图形的偏移不影响任何间距（含内层焊盘与铜区之间，焊盘相互之间），通常要求所影响距离不可以多于设计的+/-20%；接受标准：（元件孔）化金及铅锡厚度均匀并涵盖到孔内无露铜之现象;（过孔）每块接收3-5个。
接受标准：1、对于SMT焊盘破损不能小于长和宽的20％，破损面积小于焊盘面积的10％；2、对于插件孔焊盘最小环宽需保持0.05mm，起破损不能超过环长度的25％或2.5mm。
13、DR2偏孔14、DR2 孔偏15、偏孔接受标准：二次孔不允许与板边相切，且最小剩余位置不得出现分层（白边）情况、油墨脱落情况。
接受标准：孔径必须在公差范围内；位置偏移小于0.05mm.接受标准：要求孔环至少在0.05mm以上（上图为可接受缺陷）。
16、油墨入孔17、散热孔边聚锡18.过孔油墨高出板面接受标准：1.对于过孔，如果客户无特殊要求则允许油墨入孔；2.对于插件孔，原则上不允许油墨入孔；3.对于NPTH孔，要求油墨入孔后不能影响其孔径。
PCB鑽孔常見之品質異常類別
3/21/2011
Written By 蕭聖謙
多(漏)孔
多(漏)孔：
鑽孔程式之繪製圖【PLOT】上無孔，板上有孔，稱之多孔；反之，繪製圖上有孔，板上有孔，為漏孔。
孔大(小)
孔大(小)：
板上孔徑與量針不符，稱之，過於鬆動，為孔大；反之，無法進入，則為孔小。
孔偏、位移
孔偏、位移：孔朝線路上不同方向偏，稱之孔偏；同一方向偏，為位移。
孔壁粗糙
孔壁粗糙：孔內有毛刺、粗糙不平整、污漬(基板熔化後的黏附物)。
孔塞
孔塞：以目視板面，孔內有不透光之物質，稱之。
未透
未透：
鑽孔未貫穿板面，導致一面有孔；另一面無孔，稱之未透。
常见缺陷图片以及接受标准1、孔偏2、异形槽孔毛刺 3..铅锡堵孔接受标准：环宽不小于0.05mm，且应小于90度。
偏孔数量不超过总数量的5% 。
接受标准：孔内毛刺不能影响客户装配，达到最小孔径要求；接受标准：对于插件孔不影响孔径的孔内聚锡可以接受，不允许孔内堵孔。
4、孔内毛刺 5..偏孔，变形 6. 孔壁空洞接受标准：1、孔壁质量满足最低要求。
2、未违反孔径要求的下限。
接受标准：孔径大小在公差范围内；不能有明显变形，通常变形的量不超过0.05mm.接受标准（IPC 标准）：1、 任何孔不可超过3个破洞，发生破洞的孔不超过总孔数的5％；2、 任何破洞不超过孔长的5％和孔周的1/4。
7、焊盘破损（缺损）8、孔（边）内毛刺9、过孔锡珠接受标准：接受标准：接受标准：导体连接处永不可低于0.05mm之宽度，或不可低于起码线宽，两者以数字较小者为允许准则。
对于孔（内）边毛刺要求不能影响最小孔径。
对于过孔内目视不能有成颗粒的锡珠，焊接时锡珠不能流出孔内。
10、内层偏移11、红孔/黑孔12、焊盘破损接受标准：1、最小环宽不能低于客户要求或0.05mm。
2.图形的偏移不影响任何间距（含内层焊盘与铜区之间，焊盘相互之间），通常要求所影响距离不可以多于设计的+/-20%；接受标准：（元件孔）化金及铅锡厚度均匀并涵盖到孔内无露铜之现象;（过孔）每块接收3-5个。
接受标准：1、对于SMT焊盘破损不能小于长和宽的20％，破损面积小于焊盘面积的10％；2、对于插件孔焊盘最小环宽需保持0.05mm，起破损不能超过环长度的25％或2.5mm。
13、DR2偏孔14、DR2 孔偏15、偏孔接受标准：二次孔不允许与板边相切，且最小剩余位置不得出现分层（白边）情况、油墨脱落情况。
接受标准：孔径必须在公差范围内；位置偏移小于0.05mm.接受标准：要求孔环至少在0.05mm以上（上图为可接受缺陷）。
16、油墨入孔17、散热孔边聚锡18.过孔油墨高出板面接受标准：接受标准：接受标准：1.对于过孔，如果客户无特殊要求则允许油墨入孔；2.对于插件孔，原则上不允许油墨入孔；3.对于NPTH孔，要求油墨入孔后不能影响其孔径。
qwertyuiopasdfghjklzxcvbnmqwertyuiopasdf ghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmq wertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghj klzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklz xcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbnmqwertyuiopasdfghjklzxc vbnmqwertyuiopasdfghjklzxcvbnmqwertyuio pasdfghjklzxcvbnmqwertyuiopasdfghjklzxcvbPCB 鑽孔常見之品質異常類別3/21/2011Written By 蕭聖謙多(漏)孔多(漏)孔：鑽孔程式之繪製圖【PLOT】上無孔，板上有孔，稱之多孔；反之，繪製圖上有孔，板上有孔，為漏孔。
孔大(小)孔大(小)：板上孔徑與量針不符，稱之，過於鬆動，為孔大；反之，無法進入，則為孔小。
孔偏、位移孔偏、位移：孔朝線路上不同方向偏，稱之孔偏；同一方向偏，為位移。
孔壁粗糙孔壁粗糙：孔內有毛刺、粗糙不平整、污漬(基板熔化後的黏附物)。
孔塞孔塞：以目視板面，孔內有不透光之物質，稱之。
未透未透：鑽孔未貫穿板面，導致一面有孔；另一面無孔，稱之未透。
