图纸编码管理规定

机械产品图号编码设计方法与原则在机械制造业中具有重要意义，它直接关系到产品设计、工艺准备、生产组织、经营管理及财务统计等多个环节。

一、图号编制或编码的几点原则1.基础信息代码和依据：o图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源。

2.系统性分类：o系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系。

3.唯一性：o一个代码只能唯一的标识一个分类对象，确保图纸的唯一识别性。

4.规范性：o编码格式必须统一，以便于管理和使用。

5.兼顾管理与习惯：o兼顾已有代码的格式，便于考虑管理与习惯，减少转换成本。

6.可延续性和拓展性：o编码设计应具有可延续性和拓展性，为下一级信息管理创造条件，确保在未来一段时间内（如30-50年）编码原则不改变的前提下，编码资源充足。

7.同一零件或部件的图号一致性：o当用两张以上数量图纸描述同一零件或部件时，应采用同一图号。

8.位数合理性：o图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。

在满足较长时间内不改变编码原则的前提下，应尽可能地减少总位数。

二、常用图号构成方法图号可以是一个号或几个号组成，在信息技术数据库中对应的是数据库的字段。

每一个图号在标题栏中放在单独的一个框内。

常用图号通常要考虑以下产品或图纸的特征或属性：•合同号：签订合同时的合同编码。

•隶属关系号：表示或表达零件或部件间的所属关系。

•大分类号和小分类号：按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）。

•图纸幅面特征代码：如A0、A1、A2、A3、A4等。

•设备位置分类代码：如在一项工程中工艺流程的某一段位置的设备的编码。

•材料特征代码：表示零件、部件、焊接件、有色金属、橡胶制品等材料属性。

•专业特征代码：表示有别于机械专业的代码，如液压专业、电气专业等。

•零件与部件区分代码：如部件、焊接件、组合件、零件等。

图纸编码及管理制度第一章总则第一条为了规范图纸编码及管理工作，提高工程施工效率，保证工程质量，制订本制度。

第二条本制度适用于所有涉及图纸编码及管理的工程项目，适用范围包括设计、施工、监理等各个环节。

第三条图纸编码及管理应遵循合理性、规范性、实用性和完备性的原则，确保图纸信息的准确性和一致性。

第四条各项目部门应根据工程实际情况，结合本制度制定相应的操作规程，并严格执行。

第五条图纸编码及管理工作应由专人负责，确保图纸的准确性和保密性。

第二章图纸编码第六条图纸编码是根据工程项目的实际需求对图纸进行编号管理的过程。

第七条图纸编码应遵循“工程代号+年份+编码”的原则，确保图纸编码的唯一性和规范性。

第八条图纸编码的规则包括以下几个方面：（一）工程代号：由工程项目的类型、地点、项目名称等信息组成，用于区分不同的工程项目。

（二）年份：表示图纸编码的年份，以便对图纸进行分类和管理。

（三）编码：根据工程建设的不同阶段、不同专业等信息对图纸进行分类编号。

第九条图纸编码应在图纸制作阶段确定，由专人负责统一管理，确保图纸编码的正确性和有效性。

第十条图纸编码应根据项目的实际情况进行调整，确保图纸信息的及时更新和管理。

第三章图纸管理第十一条图纸管理是指对图纸进行收集、整理、存档、传递等管理活动的过程。

第十二条图纸管理应遵循“一图一档、分类存档、保密存储、定期更新”的原则，确保图纸信息的安全性和可靠性。

第十三条各项目部门应制定相应的图纸管理规程，明确图纸管理人员的职责和权限，实行专人管理。

第十四条图纸管理包括以下几个方面：（一）图纸收集：在图纸制作阶段对图纸进行收集整理，并按照编码进行分类存放。

（二）图纸传递：确保图纸信息的传递顺畅，及时传达给相关部门或人员。

（三）图纸存档：对图纸进行规范存放，确保图纸信息的安全性和完整性。

（四）图纸更新：定期对图纸进行检查和更新，确保图纸信息的及时更新和管理。

第十五条图纸管理应定期开展检查和评估工作，确保图纸管理工作的有效性和规范性。

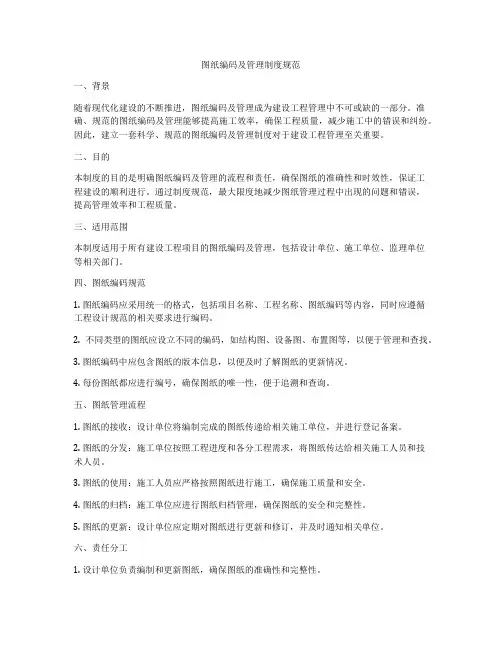

图纸编码及管理制度规范一、背景随着现代化建设的不断推进，图纸编码及管理成为建设工程管理中不可或缺的一部分。

准确、规范的图纸编码及管理能够提高施工效率，确保工程质量，减少施工中的错误和纠纷。

因此，建立一套科学、规范的图纸编码及管理制度对于建设工程管理至关重要。

二、目的本制度的目的是明确图纸编码及管理的流程和责任，确保图纸的准确性和时效性，保证工程建设的顺利进行。

通过制度规范，最大限度地减少图纸管理过程中出现的问题和错误，提高管理效率和工程质量。

三、适用范围本制度适用于所有建设工程项目的图纸编码及管理，包括设计单位、施工单位、监理单位等相关部门。

四、图纸编码规范1. 图纸编码应采用统一的格式，包括项目名称、工程名称、图纸编码等内容，同时应遵循工程设计规范的相关要求进行编码。

2. 不同类型的图纸应设立不同的编码，如结构图、设备图、布置图等，以便于管理和查找。

3. 图纸编码中应包含图纸的版本信息，以便及时了解图纸的更新情况。

4. 每份图纸都应进行编号，确保图纸的唯一性，便于追溯和查询。

五、图纸管理流程1. 图纸的接收：设计单位将编制完成的图纸传递给相关施工单位，并进行登记备案。

2. 图纸的分发：施工单位按照工程进度和各分工程需求，将图纸传达给相关施工人员和技术人员。

3. 图纸的使用：施工人员应严格按照图纸进行施工，确保施工质量和安全。

4. 图纸的归档：施工单位应进行图纸归档管理，确保图纸的安全和完整性。

5. 图纸的更新：设计单位应定期对图纸进行更新和修订，并及时通知相关单位。

六、责任分工1. 设计单位负责编制和更新图纸，确保图纸的准确性和完整性。

2. 施工单位负责接收和管理图纸，保证图纸的正确使用和保存。

3. 监理单位负责监督和检查图纸的使用情况，确保工程建设的合法性和规范性。

七、处罚机制对于违反图纸管理规定的单位或个人，将根据具体情况给予相应的处罚，包括警告、通报批评、扣分等。

八、附则1. 本制度经主管部门审批后正式实施，如有需要调整，应经相关单位协商一致。

Ver. 1.0QC/T-001质量规范–图纸、零件及工装夹具编号规则Specifications of Quality - Coding Rule ofDrawing, Products & Tooling and FixtureXXXX-XX-XX发布XXXX-XX-XX实施XXXXXXXX发布XX-QC/T-001-XXXX前言为了确保公司零部件编号、图纸编号的规范，便于查询，本公司特参照有国家标准及行业标准，制定出本企业标准。

本标准主要参照：1.QC/T265 – 2004 《汽车零部件编号规则》2.ISO/TS16949:2009 《汽车生产件及相关服务件的组织应用ISO9001:2008的特别要求》（第三版）3.XX-QP-QD-01 《文件与资料控制程序》本标准代替XX-QC/T-001-XXXX《产品编号规则》。

本标准与XX-QC/T-001-XXXX相比主要变化如下：——增加了图纸编号规则的内容（增加4.1条目，原4.1条目顺延调整为4.2条目）——调整了夹具（治具）的编号方法本标准由技术部提出。

本标准起草单位：技术部、质量部；修订单位：技术部、质量部本标准首次发布于XXXX年XX月XX日，于XXXX年XX月XX日进行修订。

XX-QC/T-001-XXXX零件、图纸、工装夹具编号规则1.目的为了确保公司工程图纸编号、零件编号以及相关工装模具编号的规范性，便于图纸、零件及相关工装模具的查找，且使图纸、零件及工装夹具保持版本一致，特编制本规则。

2.范围本标准规定了本公司所有产品零部件、图纸及工装部件的基本规则和方法。

本标准适用本公司所有产品零部件编号及工装编号（适用新开发产品模具编号）。

3.术语和定义下列术语和定义适用于本标准。

3.1 产品(Products)生产企业向用户或市场以商品形式提供的成品。

3.2零部件(Parts and components)包括总成、分总成、子总成、单元体、零件。

图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。

二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。

三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。

四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。

4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。

4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。

4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。

4. 1.5 借用件的编号应采用被借用件的代号。

五、主要内容1、软件的使用技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。

2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。

3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。

5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。

6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

图纸编码及管理制度规范范文图纸编码及管理制度规范第一章总则第一条目的为了规范图纸编码及管理工作，提高设计效率，确保图纸的准确性和完整性，制定本规范。

第二条适用范围本规范适用于所有涉及图纸编码及管理的设计单位和项目单位。

第三条名词解释1. 图纸编码：指对于每一份图纸进行编号和标识的过程。

2. 图纸管理：指对图纸进行规范保存、归档和查询的管理过程。

第二章图纸编码第四条编码原则图纸编码应遵循以下原则：1. 易于识别：编码应简明易懂，便于识别和记忆。

2. 有序排列：图纸编码应按照一定的逻辑顺序进行排列，方便查找和管理。

3. 信息完整：编码应包含足够的信息，可以快速确定图纸的类别、用途和所属项目等。

4. 统一标准：图纸编码应根据行业标准或国家标准进行统一，避免个别偏离。

第五条编码结构图纸编码应包含以下内容：1. 项目编号：由项目单位按照统一标准编制的编号。

2. 专业代码：根据设计单位内部划分的专业领域进行编码。

3. 图纸类别：根据图纸的类型进行编码，如平面图、立面图、剖面图等。

4. 序号：根据图纸在同一专业内的先后顺序进行编码。

第三章图纸管理第六条管理流程图纸管理应包括以下步骤：1. 归档：将新制作的图纸按照编码规范进行归档。

2. 标识：对归档的图纸进行标识，包括图纸编号、项目名称、设计单位等信息。

3. 保存：将归档和标识完成的图纸按照一定的存放规则保存。

4. 查询：根据需求，快速查找所需图纸并提供给相关人员使用。

5. 更新：对有修改的图纸进行更新，确保图纸的及时性和准确性。

第七条归档要求归档时应注意以下要求：1. 文件整理：将图纸按照编码进行分类整理，方便后续的管理和查找。

2. 分卷归档：根据图纸的数量和种类，可以分卷进行归档，每卷包含固定数量的图纸。

3. 存档材料：对于大尺寸的图纸，应采取防潮、防油等措施，确保长期保存的可靠性。

4. 防火防盗：图纸存放的地方应具备防火、防盗等安全措施，保证图纸的安全性。

图纸（图号）编码规则1、目的为公司各种设计图纸文件的管理、发放、使用的有序和控制。

2、适用范围适用公司的所有设计图纸文件。

3、职责和权限责任人负责编制、修改，项目负责人负责审核，经理室负责批准。

4、编码规则和结构：4.1 PCB、电路图图纸：4.1.1 类别ZP——主板DY——电源板AJ——按键板QD——驱动板GYT——高压条 JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图4.1.2 序列号按画图的顺序编号4.1.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

4.2 CAD图纸4.2.1 类别WK——外壳图（外观）QK——前壳HK——后壳CB——侧面壳或侧面安装板BK——边框BB——后壳背包XJ——小角AZ——安装板、隔离板、尾板、挡板DZ——底座、支架AJP——按键皮 BL——玻璃PM——泡沫ZX——纸箱XL——纸箱丝印NH——内盒、内垫、隔板MJ——模具、治具、夹具BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈YP——压片SR——耳朵螺母OT——其它（除以上列的以外的）4.2.2 序列号按画图的顺序编号。

4.2.3 版本号根据图纸的更改变动依次用数字升版。

例：第一版01，第二版02。

5、相关文件《技术文件管理规定》6、质量记录《文件管理单》《文件发放/回收记录》。

中国建筑科学研究院建筑设计院
建院设[2009]41号
签发人：马立东
关于图纸编号、图纸版号的编写规定
一、图纸编号 1.1、专业码编码规定
A 代表建筑专业
S 代表结构专业 M 代表暖通专业 P 代表给排水专业 E 代表电气专业 FP 代表消防给水 FM 代表消防暖通 FE 代表消防电气
1.2、简单工程编写规定
1.3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。

图纸编号分为三段：
(选用)
1.3.1、子项号根据工程需要设定，不含子项的工程不设子项号。

子项号一般为2位。

子项号可以采用数字，01表示子项01，02表示子项02，依次类推。

对于总图，统一用字母Z 表示。

1.3.2、类别码：1位数字，详见“类别码对照表”： 1.3.3、序号：2位或3位数字，视项目情况而定。

例如：A-Z-001
类别码对照表
示例：
A-002 建筑专业设计总说明(不含子项)；
A-Z-001 建筑专业总图子项区域位置图；
P-01-101 给排水专业01子项系统图01号。

注：如遇特殊工程，以上编码规则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。

二、图纸版号规则
2.1、图纸版号：
首次出图图纸版号为“0”（阿拉伯数字零）。

在此之后出改版图时，图纸版号从“A”开始向后顺延。

出图日期随版号的变动而相应变动。

对图纸的每次改版都应在改版记录栏中进行相应描述。
