常规单螺杆的结构、参数

螺杆冷水机组工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。

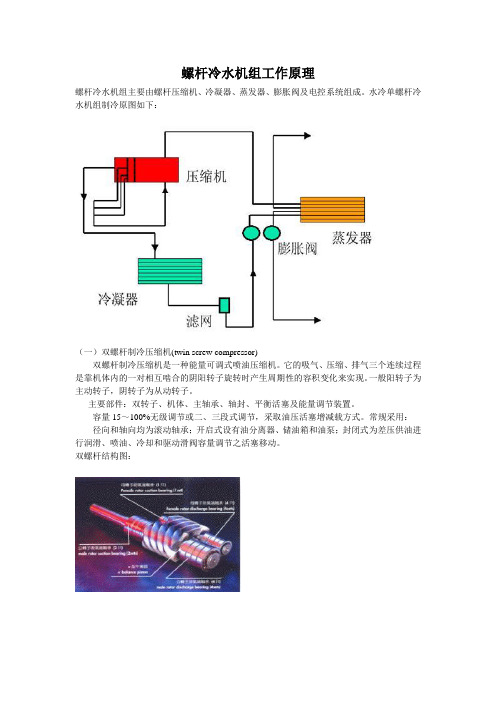

水冷单螺杆冷水机组制冷原图如下：（一）双螺杆制冷压缩机(twin screw compressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。

它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。

一般阳转子为主动转子，阴转子为从动转子。

主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。

容量15～100%无级调节或二、三段式调节，采取油压活塞增减载方式。

常规采用：径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。

双螺杆结构图：压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。

压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。

排气过程：压缩气体移到排气口，完成一个工作循环。

（二）单螺杆制冷压缩机（single screw compressor）利用一个主动转子和两个星轮的啮合产生压缩。

它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。

转子齿数为六，星轮为十一齿。

主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置。

容量可以从10%-100%无级调节及三或四段式调节。

单螺杆结构图：压缩原理：吸气过程：气体通过吸气口进入转子齿槽。

随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。

压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。

排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。

由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。

单螺杆制冷压缩机与双螺杆制冷压缩机特点之比较双螺杆制冷压缩机的特点：1、需喷油压缩（也可采用少量喷液）。

塑料成型机械习题第二章混合搅拌设备1、塑料加工前要做哪些预处理？为什么？2、预热和干燥的目的是什么？有哪些方式？如何实现？3、尼龙、聚酯等吸水性强的塑料，在成型加工前为什么必须干燥？干燥过程进行的条件是什么？4、叙述高速混合机的工作原理，其加热温度应在什么范围内？5、简述塑料加工中混合及混炼的原因。

6、简述塑料成型中，初混（预混）的目的。

7、Z形捏合机和高速混合机在结构上有何不同？各适用于哪种工艺用途？8、液体物料混合搅拌设备有哪几种？在结构和用途上有何区别？9、高速混合机和高速分散机结构和用途有何不同？10、高速混合机中的折流板起什么作用？11、试述硬聚氯乙烯料高速混合的步骤。

12、简述塑料加工中混合与塑化的目的和方法。

现欲生产聚氯乙烯硬管塑化料，请选择合适的混合设备和工艺方法，画出生产工艺流程，简述选择这些设备的理由。

第三章开炼机和密炼机1、简述二辊开炼机的主要部件及其作用。

2、试述物料在开炼机辊距中受到哪些力的作用？其分布情况如何？3、试分析二辊开炼机的混炼效果与哪些因素有关。

4、试述开炼机除混炼外还有何功用。

5、开炼机能完成塑炼和混炼的原理是什么？6、开炼机辊温调节装置有哪几种结构形式？各有何特点？7、试述椭圆形转子密炼机的工作原理。

8、密炼机是如何加料与卸料的？各种结构各有什么特点？9、试述上顶栓的大致构造及其作用。

上顶栓压力与哪些因素有关？10、密炼机的混炼室结构及加热冷却方式有哪几种形式？各有何特点？11、椭圆形转子密炼机主要由哪些零部件和系统所组成？各起什么作用？12、密炼机和开炼机在结构上主要有哪些不同的地方？13、密炼机比开炼机混炼快速和均匀的原理是什么？为什么提高转子转速可提高生产效率？14、现欲生产聚氯乙烯硬管塑化料，请选择合适的混合设备和工艺方法，画出生产工艺流程。

15、开炼机和密炼机各有什么优缺点？第四章螺杆挤出机1、螺杆挤出机由哪几部分组成？各部分的作用是什么？2、挤管和挤板生产线由哪几个基本部分所组成？各部分的作用是什么？3、简述单螺杆挤出机的主要参数及其意义。

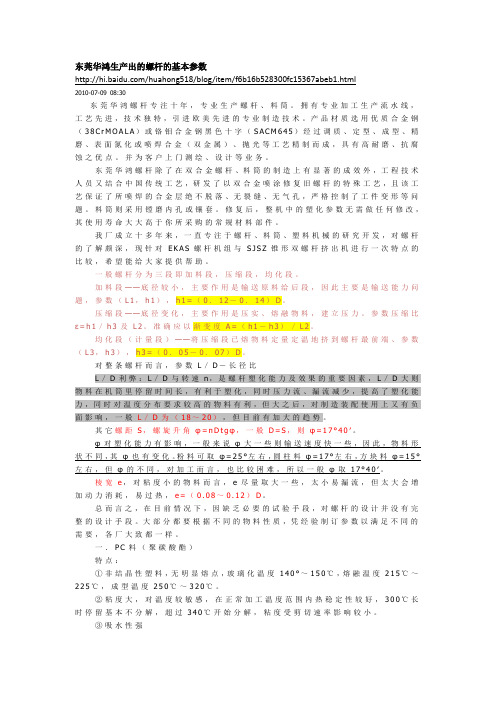

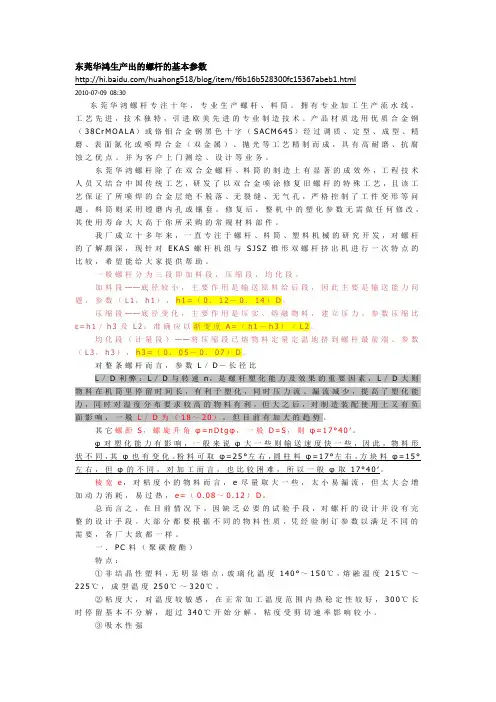

东莞华鸿生产出的螺杆的基本参数/huahong518/blog/item/f6b16b528300fc15367abeb1.html2010-07-09 08:30东莞华鸿螺杆专注十年，专业生产螺杆、料筒。

拥有专业加工生产流水线，工艺先进，技术独特，引进欧美先进的专业制造技术。

产品材质选用优质合金钢（38C r M O A L A）或铬钼合金钢黑色十字（S A C M645）经过调质、定型、成型、精磨、表面氮化或喷焊合金（双金属）、抛光等工艺精制而成，具有高耐磨、抗腐蚀之优点。

并为客户上门测绘、设计等业务。

东莞华鸿螺杆除了在双合金螺杆、料筒的制造上有显著的成效外，工程技术人员又结合中国传统工艺，研发了以双合金喷涂修复旧螺杆的特殊工艺，且该工艺保证了所喷焊的合金层绝不脱落、无裂缝、无气孔，严格控制了工件变形等问题。

料筒则采用镗磨内孔或镶套。

修复后，整机中的塑化参数无需做任何修改，其使用寿命大大高于你所采购的常规材料部件。

我厂成立十多年来，一直专注于螺杆、料筒、塑料机械的研究开发，对螺杆的了解颇深，现针对E K A S螺杆机组与S J S Z锥形双螺杆挤出机进行一次特点的比较，希望能给大家提供帮助。

一般螺杆分为三段即加料段，压缩段，均化段。

加料段——底径较小，主要作用是输送原料给后段，因此主要是输送能力问题，参数（L1，h1），h1=（0．12－0．14）D。

压缩段——底径变化，主要作用是压实、熔融物料，建立压力。

参数压缩比ε=h1／h3及L2。

准确应以渐变度A=（h1－h3）／L2。

均化段（计量段）——将压缩段已熔物料定量定温地挤到螺杆最前端、参数（L3，h3），h3=（0．05－0．07）D。

对整条螺杆而言，参数L／D－长径比L／D利弊：L／D与转速n，是螺杆塑化能力及效果的重要因素，L／D大则物料在机筒里停留时间长，有利于塑化，同时压力流、漏流减少，提高了塑化能力，同时对温度分布要求较高的物料有利，但大之后，对制造装配使用上又有负面影响，一般L／D为（18～20），但目前有加大的趋势。

单螺杆挤出机与双螺杆挤出机性能状况分析报告一. 塑料挤出机概述1. 常规单螺杆挤出机现状和技术水平分析在常规单螺杆挤出机的性能方面，我国己能生产螺杆直径为φ12－φ250mm多种规格、门类齐全的挤出机，长径比大多在25－30范围。

一些新型的混炼元件如分离型、屏障型、分流型、变流道型以及流束位置变换型等混炼元件得到了较为广泛的应用:螺杆最高转速:直径φ150－φ200的大型挤出机加工烯烃类物料时为50－75r/min，加工PVC等热敏性物料时为5－42r/min:直径φ30以下的小型机器加工烯烃类物料时为l60－200r/min，加工PVC等热敏性物料时为18－l20r/min:北京化工大学研制成功的φl2mm手提式单螺杆排气挤出机为1200r/min。

而国外单螺杆挤出机螺杆直径最小φ6mm，最大为φ700mm，最大长径比达60。

日本池贝公司φ30单螺杆挤出机最高螺杆转速为300r/min，挤出机300kg/h，远远高于我国同规格机器实际产量l4kg/h的水平。

由于常规单螺杆挤出机与其它挤出机相比，具有结构简单、坚固耐用、维修方便、价格低廉、操作容易等特点。

在我国相当长时间内仍有很大市场，因此如何使常规单螺杆挤出机优质、高效、多功能化，仍然是我国塑机研究工作者的艰巨任务。

2．异向旋转双螺杆挤出成型机的现状与技术水平分析2.1 异向旋转平行双螺杆挤出机异向旋转双螺杆挤出机有许多种类型，可分为平行和锥形两大类，前者两根螺杆的轴线互相平行，后者两根螺杆的轴线相交成一角度。

目前流行的平行异向双螺杆挤出机多为在啮合区纵横向都封闭，即共轭型的。

锥形双螺杆挤出机与啮合型平行异向双螺杆挤出机的工作机理基本相同。

如果将其设计成啮合区螺槽纵横向皆封闭的，则其输送能力和建压能力都很强，因其加料端两螺杆轴线间有较大的空间，可以采用大的止推轴承和扭矩分配齿轮，从而能承受高扭矩和高推力负荷，很适合硬聚氯乙烯类制品的挤出成型。

《高分子材料成型机械》教学大纲一、课程基本信息课程名称（中、英文）：《高分子材料成型机械》（Polymer Molding Machinery ）课程号（代码）：300007030课程类别：专业选修课学时：48 学分：3二、教学目的及要求高分子材料成型机械是高分子材料制品成型的必要手段，是聚合物工业发展的基础。

本课程结合聚合物成型加工的特点，从机械原理和机械设计角度出发，利用多媒体教学手段，以形象、生动、直观的方式剖析、讲授聚合物成型机械的工作结构与原理。

本课程涵盖聚合物成型加工工程中的各主要机械，以注塑机和挤出机为主，是聚合物加工工程中不可或缺的重要环节。

使学生能够全面理解和掌握聚合物成型机械在聚合物成型加工中的应用、成型机械的工作与原理、结构特点以及主要部件的设计原则。

对毕业要求及其分指标点支撑情况：（1）毕业要求2，分指标点2.5；（2）毕业要求3，分指标点3.3；三、教学内容（含各章节主要内容、学时分配，并红字方式注明重点难点）绪论（1学时）简要介绍高分子材料成型机械的定义及分类，高分子材料成型机械的现状及发展趋势。

使学生对本课程的学习内容和学习方法建立整体概念。

要点：高分子材料成型机械的定义、分类高分子材料成型机械的现状及发展趋势课程学习的目的、方法、要求第一章液压传动（13学时）高分子材料成型机械中普遍使用到液压传动，本章从液压元件的基本原理、结构入手，阐述其功能和应用。

讲解液压系统的基本回路和典型的注塑机液压系统。

使学生能够看懂常用的液压回路，能设计简单的液压回路。

1、液压传动的基本原理（1学时）要点：传动原理液压系统的组成：液压传动的主要特点液压传动系统压力等级2、油泵及油马达（2.0学时）要点：油泵及油马达的功能叶片泵及叶片油马达柱塞泵和柱塞油马达齿轮泵及其油马达3、油缸（1学时）要点：油缸种类，包括活塞式油缸、柱塞式油缸、摆动式油缸和组合油缸油缸的密封（动密封）油缸的缓冲与排气装置4、液压控制阀（4学时）要点：压力控制阀，包括溢流阀、减压阀和顺序阀流量控制阀，包括节流阀和调速阀方向控制阀，包括单向阀和换向阀比例控制阀5、液压控制基本回路（5学时）要点：速度控制回路，以节流调速回路为主，还包括容积调速回路、分级控制调速回路和快速回路压力控制回路，包括调压回路、卸荷回路、减压回路、增压回路和保压与背压回路方向控制回路，包括换向回路和锁紧回路顺序动作回路安全回路典型高分子材料成型机械液压控制系统实例第二章挤出成型机（18学时）挤出成型是高分子材料成型的重要方法之一，其成型过程连续，生产效率高，能生产管材、棒材、板材、型材等众多高分子制品。

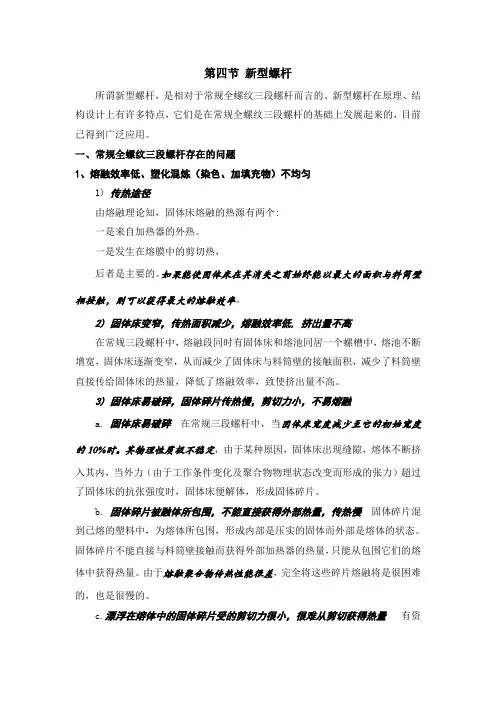

第四节新型螺杆所谓新型螺杆，是相对于常规全螺纹三段螺杆而言的。
