真空断路器内真空泡工作-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空灭弧室一般由绝缘外壳、波纹管、触头、导电杆、屏蔽罩、导套等部件组成。
真空灭弧室外壳既是真空容器,又是动触头和静触头之间的绝缘体。
波纹管是一种合金弹性元件。
它的壁是波纹状的,在外力的作用下可以沿轴线拉长或缩短。
真空灭弧室中,波纹管的一端与活动端法兰中心孔上的法兰焊接,另一端与活动导电杆焊接。
这样,借助波纹管的轴向膨胀和收缩,运动的导电杆可以在一定范围内轴向移动,而不会破坏壳体的气密性。
在真空灭弧室中,波纹管的外部为真空,内部为大气。
波纹管内外部之间存在大气压力差。
该压力使动触头和静触头共同受压,形成触头自闭力。
屏蔽罩的主要功能是屏蔽在开断电流过程中产生的金属蒸气和金属液滴。
在触头断开电流过程中,触头间的真空电弧使触头材料产生金属蒸气和液滴(电弧产物)喷向四周。
这些电弧产物主要沉积在防护罩的内表面。
如果没有屏蔽,电弧产物会沉积在绝缘外壳上,损坏外壳的绝缘。
屏蔽罩还可以防止电弧产物反射回接触间隙,导致电弧后再次点火和再次击穿。
屏蔽罩还能使真空灭弧室内部电场分布更加均匀,从而提高真空灭弧室的绝缘水平。
主触头与内外导体连接。
导静电杆一端与静触头钎焊连接,另一端与固定板钎焊连接。
固定板用于将真空灭弧室固定在真空断路器上,并将真空灭弧室的导静电杆与主回路连接。
移动导电杆一端钎焊连接动触头。
活动导电杆穿过波纹管和导套,伸出壳体。
活动导电杆伸出部分直径较小,用于安装导电夹。
所述的机械端部设有与所述操作系统相连接的机械孔。
移动导电杆带动动触头沿轴向移动,完成合、分动作。
导套主要保证运动导杆直线运动,防止运动导杆扭转,损坏波纹管,造成灭弧室真空泄漏。
真空断路器在应用中的故障-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空断路器具有很多优点,所以在变电站上应用很多。
由于采用了特殊的真空元件,随着近年来制造水平的提高,灭弧室部分的故障明显降低。
真空灭弧室无需检修处理,当其损坏时,只能采取更换。
真空断路器运行中发生的故障以操作机构部分所占比重较大,其次为一次导电部分,触头导电杆等。
下面对真空断路器常发生的故障进行分析和处理,有如下几个方面:1.真空度降低运行中真空断路器灭弧室的真空度低于6.6x10-2pa,新出厂的真空灭弧室低于7.5x10-4pa,即为不合格,造成真空度降低的原因有:真空灭弧室漏气,主要是焊缝不严密或密封部位存在微小漏孔造成。
真空灭弧室内部金属材料含气释放,这种情况是在真空灭弧室最初几次放电过程中使真空度在一段时间内下降,微量气体排尽后,真空度就维持在一定水平上。
常用检查真空度的方法:①火花计法:这种方法简单,只可做定性检查,让火花计触丝在开关管表面移动,观察管内发光情况,若是淡青色,可判定真空度合格,若为红蓝色,可判断灭弧室已失效,此种方法不适用于陶瓷外壳灭弧室。
②观察开断电流时的弧光,正常应为淡青色,若弧光为紫红色可判断灭弧室已失效。
③工频耐压法:对于10KV真空开关管在断口加42KV1min工频电压应合格。
④真空度测试仪法处理方法:真空度降低后应更换真空灭弧室。
2.真空断路器拒分的原因及查找方法2.1电气回路故障①直流电压过低;②操作保险及掉闸回路元件接触不良或短线;③掉闸线圈断线;④开关低电压不合格;⑤小车或开关连锁接点接触不良。
2.2机械回路故障①三连板三点过低;②掉闸顶杆卡劲或脱落;③合闸缓冲偏移、滚轮及缓冲杆卡劲。
查找方法:电动掉闸失灵时,应先判断是电气回路故障还是机械回路故障,当顶杆铁心不动,则说明是掉闸回路,否则是机械回路故障,然后再进一步找出原因。
真空断路器的巡视检查项目-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
一、断路器的特殊巡视1新设备的检验周期应缩短。
投运72小时后,转入正常检查。
2夜间巡查要关灯。
有人值班的变电站和电厂升压站每周一次,无人值班的每两个月一次。
三。
天气突变,增加巡逻。
雷雨季节雷击后应进行巡回检查。
高温季节用电高峰期间应加强巡视检查。
2、真空断路器检查项目:a、分、合闸位置指示正确,与当时实际运行情况一致;b、支撑绝缘子无裂纹,无异常放电声;c、真空灭弧室正常;d、接地良好;e、引线接触部分不过热,导线垂度适中。
3、电磁操动机构检查项目:a、机构箱门平整,开关灵活;b、检查分合闸线圈、合闸接触器线圈无烟味;c、直流电源回路端子无松动、铜绿、铁锈;d、加热器状况良好。
4、液压机构检查项目:a、机构箱门平整,开关灵活;b、检查油箱油位正常,无漏油现象;c、高压油油压在允许范围内;d、每天记录油泵的启动次数;e、机构箱内无异味;f、加热器状况良好。
5、弹簧机构检查项目:a、机构箱门平整,开关灵活;b、断路器工作时,储能电动机的电源开关或熔断器应处于闭合位置;c、检查储能电机、行程开关触点无卡涩、变形,分、合闸线圈无冒烟、无异味;d、断路器处于分闸备用状态时,分闸连杆复位,分闸扣到位,合闸弹簧储能;e、防结露加热器良好。
记录检查结果将检验时间、检验人员姓名和设备状态记录在操作记录簿上。
设备缺陷按缺陷管理制度分类记入缺陷记录簿,无人值班变电所记录在检查记录簿中。
真空断路器的技术监督-民熔
真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
一、断路器的技术监督
1 .断路器的运行监督
(1)每年对断路器安装地点的母线短路容量与断路器铭牌作一次校核。
(2)每台断路器的年动作次数应作出统计,正常操作次数和短路故障开断次数应分别统计。
(3)定期对断路器作运行分析并作好记录备查,不断累积运行经验,运行分析的内容包括:
a.设备运行异常现象及缺陷产生的原因和发展规律,总结发现、判断和处理缺陷的经验,在此基础上作事故预想。
b. 发生事故和障碍后,对故障原因和处理对策进行分析,总结经验教训。
c. 根据设备及环境状况作出事故预想。
(4)发电厂和供电局每年要检查断路器反事故措施执行情况,并补充新的反事故措施内容。
二、断路器的绝缘监督
1 . 断路器除结合设备大修进行绝缘试验外,尚需按部颁《电气设备预防性试验规程》进行预防性试验。
2. 发电厂、变电所内应有当年断路器绝缘预防性试验计划,值班人员应监督其执行,试验中发现的问题已处理的登入设备专档,未处理的登入设备缺陷记录簿。
三、断路器的检修监督
1 发电厂、变电所应有安排于当年执行的断路器大、小修计划,周期及项目按部颁断路器检修工艺规定执行。
2 值班人员应监督断路器大、小修计划的执行,大修报告存入设备专档,未能消除的缺陷记入设备缺陷记录簿。
3 值班人员应及时记录液压机构油泵起动情况及次数,记录断路器短路故障分闸次数和正常操作次数,以为临时性检修提供依据。

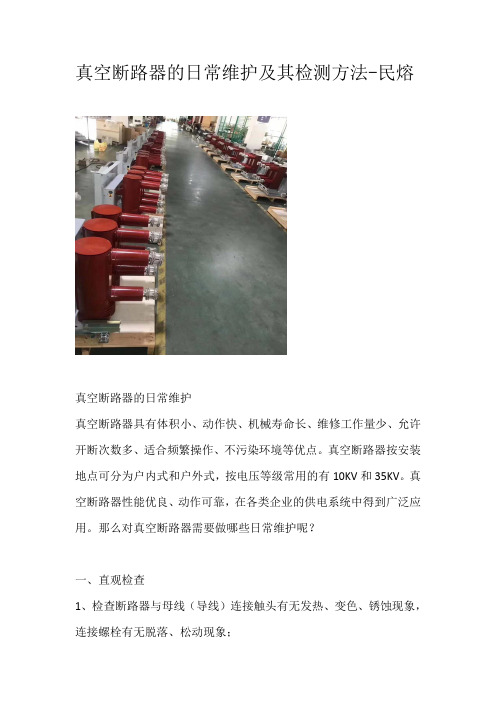

真空断路器的日常维护及其检测方法-民熔真空断路器的日常维护真空断路器具有体积小、动作快、机械寿命长、维修工作量少、允许开断次数多、适合频繁操作、不污染环境等优点。
真空断路器按安装地点可分为户内式和户外式,按电压等级常用的有10KV和35KV。
真空断路器性能优良、动作可靠,在各类企业的供电系统中得到广泛应用。
那么对真空断路器需要做哪些日常维护呢?一、直观检查1、检查断路器与母线(导线)连接触头有无发热、变色、锈蚀现象,连接螺栓有无脱落、松动现象;2、检查断路器灭弧室的瓷瓶及断路器的支座瓷瓶的清洁情况、有无裂纹及放电现象;3、检查断路器触头罩有无裂纹及放电痕迹;4、检查断路器的合闸弹簧储蓄储能指示是否正确;5、检查断路器的分(合)位置指示是否正常,并与当时的运行情况相符;6、检查断路器正常运行时有无异味、杂声,断路器柜内的加热器是否按规定投入或切除;7、检查断路器的动作记数是否正常,并确认工作次数;8、检查二次接线端子接触是否良好无松动及脱线现象;9、检查工作站后台电脑上所显示的位置与实际是否相符;10、检查储能机构操作是否正常;11、检查跳闸、合闸操作是否正常;12、检查户外式断路器的外观是否锈蚀、破损;13、检查户外式断路器的进、出线桩头是否有放电现象;14、检查户外式断路器的接地连接是否可靠,接地体电阻是否满足规程规范要求,接地引下线是否有断裂、散股等现象。
二、技术检测1、检测真空断路器的动触头行程,真空灭弧室是否漏气并检测真空度;2、检测真空断路器三相主导电回路的电阻值;3、检测断路器的分、合闸时间、速度,分、合闸弹跳值以及分、合闸是否同期;4、检测断路器的绝缘电阻值,进行工频耐压试验。
三、常见故障现象1、真空断路器分闸失灵故障现象:(1)断路器远程遥控、就地手动操作电动分闸不成功;(2)事故时继电保护动作,但断路器拒动或动作不可靠。
故障危害:如果断路器分闸失灵,在发生事故时将会导致事故越级,扩大事故范围,产生严重的后果。
真空断路器内真空泡工作-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空断路器通常由绝缘外壳、横梁、触头、管道、防护罩、导孔等组成分享,分享真空断路器壳体不仅是一个真空容器,而且是介于动静态之间的绝缘体联系人管材是一种合金弹性元件。
它的壁面是波纹状的,在外力的作用下,可以沿轴线延长或缩短。
在真空断路器中,棒的一端与活动端法兰中间的法兰焊接,另一端与活动导杆焊接。
这样,在不破坏壳体空气密度的前提下,通过梁的轴向伸缩,使活动导杆在一定范围内轴向移动。
在真空断路器中,光束的外部为真空,内部为大气。
光束内部和外部之间存在大气压力差。
这种压力结合了动触头和静触头压力机,使触头自动闭合这个屏蔽的主要功能是屏蔽电流中断时产生的金属蒸气和金属液滴。
在触头断开电流的过程中,触头间的真空电弧产生金属蒸气和液滴(电弧产物)喷射出来。
如果没有屏蔽层,电弧产物会沉积在绝缘外壳和外壳的绝缘层上这个保护罩还可以防止电弧产品掉入接触间隙,这会导致电弧后重新点火和重返大气层是。
那个保护层还可以使真空断路器内的电场分布更加均匀,从而提高真空断路器的绝缘水平。
主触点与内部和外部导体这个导杆的一端与静触头焊接连接,另一端与实心板焊接这个使用实心板,将真空断路器连接到真空开关和带主电路的真空断路器的导静电杆上连接。
连接可移动触点将解决可移动导电杆的一端。
活动导杆穿过横梁和导轴,伸出壳体。
活动导杆伸出部分直径较小,用于安装导向夹。
在末端的中间有一个螺丝孔,用来连接机械操作系统。
移动导向杆带动动触头沿轴向移动,完成合、分动作这个特别地,所述导轴确保所述活动导杆沿直线移动,以防止所述可动导轴变形天平损坏,导致灭弧室真空泄漏。

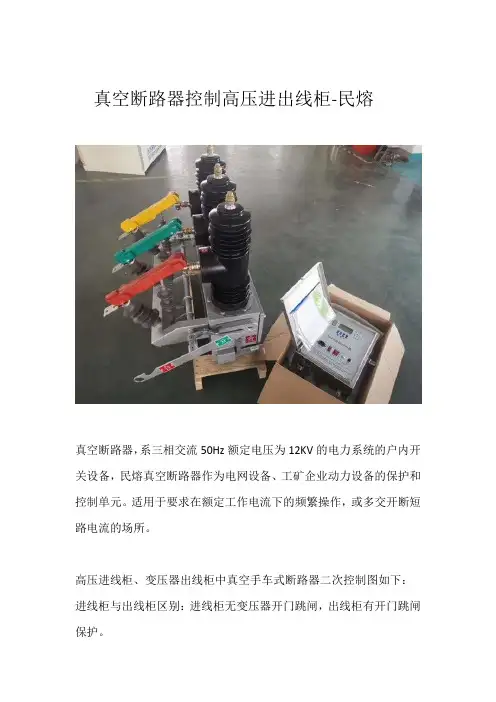

真空断路器控制高压进出线柜-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
高压进线柜、变压器出线柜中真空手车式断路器二次控制图如下:进线柜与出线柜区别:进线柜无变压器开门跳闸,出线柜有开门跳闸保护。
图中In为微机保护装置,QF为真空断路器。
主要控制方式有现场转换开关操作、远程控制和断路器面板按钮手动操作。
QK是远程操作和现场柜门操作的选择开关。
接线端子1和2用于现场柜门操作,3和4用于远程操作。
KK为现场柜门操作,端子1、端子2为现场手动关闭,3、4为现场手动开启。
In保护包括:重合闸、保护跳闸、跳闸保持和防跳继电器;QF包括:闭锁电磁铁;出线柜有变压器分闸跳闸。
防跳继电器:跳闸回路中电流线圈串联,合闸回路中电压线圈并联。
当in继电保护动作时,FT-I合闸断路器跳闸,同时FT-u线圈闭合,其常闭点打开,闭合闭合回路,闭合FT-u常开点,接通跳闸回路,实现跳闸保持。
保护跳闸:如过流、反时限、瞬时断开动作时,合上LP2接线片,接通3K断路器合闸回路,实现保护跳闸。
重合闸:当线路发生短期故障或设备误动时,合上1K in,合上Lp1连接件,接通合闸回路,实现重合闸。
变压器开门跳闸:变压器室分闸行程开关取正常分闸点。
变压器门打开时,分闸点闭合,断路器跳闸回路接通,实现断路器跳闸。
断路器闭锁电磁铁:km空气开关1zk闭合,断路器摇到试验或工作位置。
当断路器二次控制回路接通时,磁铁线圈Y1吸合断路器,断路器可以分闸遥控或柜门电动合闸;当断路器拔出时,应先打开面板,手动解锁磁铁后再手动合闸,从而实现断路器的误合。
真空断路器在应用中的故障-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空断路器具有许多优点,在变电站中得到了广泛的应用。
近年来随着制造水平的提高,由于采用了特殊的真空元件,使灭弧室的故障率明显降低。
真空灭弧室不需要修理。
损坏时只能更换。
真空断路器操作机构在运行中故障占很大比例,其次是初级导电部分、接触导电杆等,以下是真空断路器常见故障的分析和处理,包括以下几个方面:1真空度降低运行中真空断路器真空灭弧室真空度低于6.6x10-2pa,新制造的真空灭弧室真空度低于7.5x10-4pa,不合格。
真空度下降的原因主要有:真空灭弧室漏气主要是由于焊缝松动或密封部位泄漏量小造成的。
真空灭弧室在最初的几次放电中,真空度会在一段时间内下降。
微量气体排出后,真空度降低它保持在一定的水平上。
常用的真空度检查方法如下:①火花表法:该方法简单,仅用于定性检验。
让火花表的接触线在开关管表面移动,观察管内发光情况。
若为浅蓝色,则判定真空度合格;若为红色和蓝色,则判定灭弧室失效。
本方法不适用于带陶瓷外壳的灭弧室。
②断开电流时观察弧光。
正常情况下应该是浅蓝色。
如果弧光呈紫红色,则判断灭弧室失效。
③工频耐压法:10kV真空开关管断口42kv1min工频电压合格。
④真空试验机处理方法:真空度降低后更换真空灭弧室。
2真空断路器拒开原因及查找方法2.1电路故障①直流电压过低;②工作熔断器、跳闸电路元件接触不良或短路;③跳闸线圈断开;④开关低压不合格;⑤小车或道岔联锁接触不良。
2.2机械电路故障①三重板太低;②制动器顶杆卡住或脱落;③闭合缓冲偏差、滚轮和缓冲杆的夹紧力。
查找方法:当发生电气跳闸故障时,首先判断是电气回路故障还是机械回路故障。
当顶杆芯不动时,说明是跳闸回路,否则为机械回路故障,进一步查明原因。

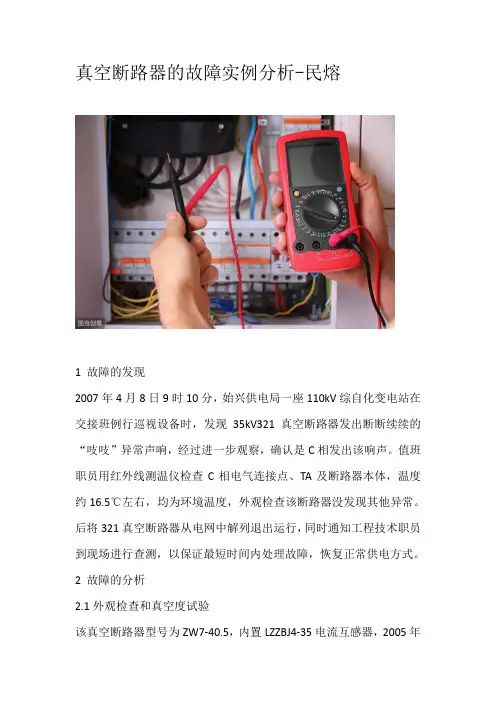

真空断路器的故障实例分析-民熔1 故障的发现2007年4月8日9时10分,始兴供电局一座110kV综自化变电站在交接班例行巡视设备时,发现35kV321真空断路器发出断断续续的“吱吱”异常声响,经过进一步观察,确认是C相发出该响声。
值班职员用红外线测温仪检查C相电气连接点、TA及断路器本体,温度约16.5℃左右,均为环境温度,外观检查该断路器没发现其他异常。
后将321真空断路器从电网中解列退出运行,同时通知工程技术职员到现场进行查测,以保证最短时间内处理故障,恢复正常供电方式。
2 故障的分析2.1外观检查和真空度试验该真空断路器型号为ZW7-40.5,内置LZZBJ4-35电流互感器,2005年6月投进运行。
我们首先对该真空断路器进行了尽缘电阻、真空度、接触电阻的测试,结果表明,真空断路器的真空灭弧室、下端尽缘套管、内置电流互感器尽缘电阻良好,而且真空度、接触电阻也合格。
从红外线测温仪检测的结果可以看出,一次电气连接点接触良好,没有发热现象。
我们继续对断路器的尽缘拉杆、水平拉杆、箱体进行检查,没有发现断裂、锈蚀、放电、断销、异物或者零部件脱落的情况,固定连接部分元件没有松动,尽缘亦无破损、污损,密封胶圈未老化,电流互感器铁芯的硅钢片螺丝也上得很紧。
真空断路器发出断断续续的“吱吱”异常声响是否是电流互感器二次回路开路,或者连接线松动所致?对该断路器进行多次手动分合闸操纵试验,自由脱扣试验,电动分合闸操纵试验,断路器没发现异常,该断路器的弹簧储能操纵机构和机械传动系统应该不存在题目。
2.2加压试验为了确切找出真空断路器C相发出异常响声的具体位置,遵循不扩大设备的损伤范围、不加剧设备破坏程度的原则,在该断路器分闸的情况下进行单相分段施加额定电压22.5kV试验,没有发现异常响声。
为了更真实反映故障,尽快找出发出异常响声的具体位置,对断路器进行空载送电(即只合上母线侧隔离开关和断路器),约4min后C 相终于出现了断断续续的“吱吱”放电声,具体发出声音的部位在下端尽缘套管和电流互感器之间,箱体内的电流互感器响声尤为明显,而且随着时间的推移放电声越来越大,似乎感觉随时都有发生击穿的可能。
真空断路器如何选择-民熔
真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
1、根据线路预期短路电流的计算来选择断路器的分断能力,准确计算线路预期短路电流是一项非常复杂的工作,因此有一些简单的计算方法,误差小,在工程上是可以接受的1对于电压等级为10/0.4kV
的变压器,高压侧的短路容量可考虑为无穷大(10kV侧的短路容量一般为200'400mva甚至更大,因此以无穷大考虑时误差小于10%)。
2当短路点附近连接电机的额定电流之和超过短路电流的1%时,应包括电机反馈电流的影响。
”如果短路电流为30ka,1%应为300A,电动机总功率约为150KW,同时启动,此时包含的反馈电流应为6.5∑in。
3变压器阻抗电压UK表示变压器二次侧短路(回路)。
当二次侧达到其额定电流时,一次侧电压为其额定电压的百分比。
因此,当一次电压为额定电压时,二次电流为其预期短路电流。
4变压器二次侧额定电流=Se/1.732u,其中Se为变压器容量(kVA),UE为二次侧额定电压(空载电压),UE=0.4kV时为10/0.4kV,故变压器二次侧额定电流应为1.44~。
50瑞典先令。
5根据(3)中UK的定义,二次侧短路电流(三相短路)为I(3)对UK的定义,二次侧短路电流(三相短路)为I(3)=IE/UK,为交流有效值。
因此,用户应计算安装地点(线路)的额定电流和可能发生的最大短路电流。
并根据以下原则选择断路器:因此,在选择断路器时,不必放太多余量,以免浪费。
真空断路器运行维护和定期检查-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空断路器状态监测与诊断真空灭火室是真空断路器的一个关键部件,由玻璃或陶瓷支撑和密封,具有动态接触和防护罩,其真空容量不得小于6.6×10-2p a.工厂建造的新的真空弧灭火室小于7.5×10-4什么时候真空减少基本上恢复了断开性能。
因此,真空弧灭火室不能被外力击中或撞击。
真空弧灭火室检查真空断路器的最重要特征是,接触被锁在真空弧灭火管绝缘壳体中,该壳体是由现代质量管理设备制造的。
为了确保延长寿命,需要进行检查,并在必要时更换真空气泡:一真空弧灭火室达到工厂保证的切割数量(“机械寿命:1000℃);2.“真空弧灭火室”达到规定的检查周期(“弧灭火室电压电阻试验”),时间为20 000小时,点数、制动器和短路数目为100℃;在出现异常情况时外表.基础d.检查:真空断路器的寿命由两个接触和真空指示器确定:磨损测量联系方式通过使用在断路器的接触杆上刻上的标记来检测或测量超出接触空的静态接触的累积磨损厚度超过规定范围。
真空气泡的电寿命已经结束,真空气泡必须更换。
真空气泡的直流电阻被去除。
有限将军真空泡沫直流电阻不超过2-5米,真空电路电阻不超过45米真空()测定。
压力电阻是正常的,通过在真空弧灭火室接触之间添加电压,使断路器处于断开状态,经受42kv电阻试验和IMIN工作电压试验,并且不长期放电。
真空气泡真空测试目前更精确的方法是用于检测一个工厂的真空弧灭火室的磁控制方法。
制造真空不超过5*10-4pa,火花表.L.本发明仅适用于玻璃管真空弧灭火室,并且在使用时允许火花探测器在电弧灭火室表面上移动,在其高频电场内具有不同的发光条件。
如果该管具有浅蓝色光泽,真空度大于1.33*10-5;如果该管是红色的,则该管被关闭;如果该管已经在大气中,则不发光。
真空断路器解决合闸弹跳方法-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
解决合闸弹跳的对策弹跳对真空灭弧室的电寿命有多大危害?在合闸过程中,弹跳值与触头弹簧的弹簧力、真空断路器合闸速度、分闸距离、触头材料、安装调试质量、铝支架、灭弧室等零部件有关,轴销和换向器真空断路器的精度影响合闸弹跳时间的长短。
为了将收盘反弹降低到规定的范围内,通常采取以下措施:(1)提高附件的加工精度,使铝轴承与轴、换向器与钢销、轴等紧密配合,减小间隙。
(2)加强装配过程质量控制,提高装配过程质量。
在真空断路器装配过程中,注意合理安装,避免真空灭弧室产生附加应力。
调整导管的位置,使灭弧室的触头轨迹移动。
在灭弧室轴线上,真空灭弧室的动触头能自由移动,无卡涩现象。
(3)适当增加触头超程弹簧的预压力。
通过采取上述措施,可以有效地控制弹跳时间。
由于zn23-35型真空断路器接触面积大、行程长、合闸速度快、冲击大,特别是在配备CT10弹簧操动机构时,弹跳大,不易稳定。
真空断路器灭弧室静端加装蝶形弹簧等措施形成合闸缓冲器,以减小弹跳值。
合闸弹跳小,但带来断路器运行不可靠,在江苏盐城供电部门,调试人员反映,某大型开关厂生产的zn23-35真空断路器安装前弹跳值很小,三相只有1ms。
然而,一旦母线连接,由于静态座椅闭合缓冲器,弹跳变得非常大。
安装前缓冲效果明显,弹跳小。
然而,母线连接后,静端固定,缓冲作用丧失,导致跳脱加剧。
一般情况下,在机械特性试验时,母线是被切除的,这种情况更隐蔽,不易被发现。
加装合闸缓冲装置后,合闸过程中静触头不再是刚性的。
随着静触头移动距离的增加,灭弧室的晃动幅度会增大,极有可能导致灭弧室壳体开裂。
此外,当故障电流断开时,故障电流产生的巨大电力会引起灭弧室的横向摆动,从而损坏灭弧室,从而导致灭弧室着火,从而发生断路器爆炸事故。
真空断路器电气间隙与爬电距离-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
断路器的电气间隙与爬电距离确定电器产品的电气间隙,必须依据低压系统的绝缘配合,而绝缘配合则是建立在瞬时过电压被限制在规定的冲击耐受电压,而系统中的电器或设备产生的瞬时过电压也必须低于电源系统规定的冲击电压。
因此:1.电器的额定绝缘电压应≥电源系统的额定电压2.电器的额定冲击耐受电压应≥电源系统的额定冲击耐受电压3.电器产生的瞬态过电压应≤电源系统的额定冲击耐受电压。
基于以上三原则,电器的额定冲击耐受电压(优先值)Uimp就与电源系统的相对地电压和电器的安装类别等有很大的关系:相对地电压值越大,安装类别越高[分为I(信号水平级)、Ⅱ(负载水平级)、Ⅲ(配电水平级)、Ⅳ(电源水平级)],要求额定冲击耐受电压就越大。
例如:额定绝缘电压为660(690)V,污染等级为3,产品使用的绝缘材料组别为Ⅲa(175≤cti〈400,CTI为绝缘材料的漏电起痕指数〉,最小爬电距离为10mm。
一般塑壳式断路器的爬电距离都大大超过规定的数值。
综上所述,如果电器产品的电气间隙和爬电距离,达到绝缘配合要求,就不会因为外来过电压或线路设备本身的操作过电压造成设备的介质电击穿。
GB7251.1-1997《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》(等郊于IEC439-1:1992),对绝缘配合的要求与GB/T14048.1是完全一样的。
有一些成套电器制造厂提出断路器接线用铜排,其相与相之间的(空气)距离应大于12mm,有的甚至提出断路器的电气间隙应大于20mm。
这种要求是不合理的,它已经超出了绝缘配合的要求。
对于大电流规格,为了避免在出现短路电流时产生电动斥力,或是大电流时导体发热,为了增加散热空间,因而适当加宽相间的空间距离也是可以的。
真空断路器的日常维护及其检测方法-民熔真空断路器的日常维护真空断路器具有体积小、动作快、机械寿命长、维修工作量少、分断次数多、适用于频繁操作、无环境污染等优点。
真空断路器按安装位置分为室内型和室外型,按电压等级一般采用10kV和35kV。
真空断路器以其优良的性能和可靠的运行,在各企业的供电系统中得到了广泛的应用。
那么真空断路器应该做哪些日常维护呢?一、直观检查1.检查断路器与母线(线)接触处是否发热、变色或生锈,连接螺栓是否脱落或松动;2。
检查灭弧室瓷瓶和断路器支架的清洁度、裂纹和放电情况;3。
检查断路器触头盖有无裂纹和放电痕迹;4。
检查断路器合闸弹簧储能指示是否正确;5。
检查断路器分(合)闸位置指示是否正常,与电流动作是否一致;6。
检查断路器正常运行时有无异味、噪音,断路器柜内加热器是否按要求投入或切断;7。
检查断路器动作次数是否正常,确认工作次数;8。
检查二次接线端子接触良好,无松动、断线现象;9。
检查工作站后台计算机显示的位置与实际情况是否一致;10。
检查储能机构运行是否正常;11。
检查跳闸、合闸动作是否正常;12。
检查室外断路器外观是否生锈或损坏;13。
检查室外断路器进出线的桩头是否放电;14岁。
检查室外断路器接地连接是否可靠,接地体电阻是否符合规定和规范要求,接地引下线是否断开或松动。
2、技术检查一、检查真空断路器动触头行程,检查真空灭弧室是否漏气,检查真空度;二。
测真空断路器三相主电路的电阻值;三。
检测开关时间、速度、开关弹跳值、开关是否在同一时间段;四。
检查断路器绝缘电阻,进行工频耐压试验。
3、常见故障一、真空断路器分闸故障故障现象:(1)断路器的遥控和就地手动操作不成功;(2)发生事故时继电保护动作,但断路器拒动或动作不可靠。
故障危害:断路器不分闸,会造成事故超高,扩大事故范围,造成严重后果。
2。
真空断路器合闸故障故障现象:(1)断路器遥控和就地手动操作不成功;(2)故障重合闸时,断路器拒不合闸。
真空断路器的原理与维修民熔民熔真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了,真空不存在导电介质,使电弧快速熄灭,因此该断路器的动静触头之间的间距很小。
该断路器一般用于电压等级相对低的厂用电配置中!随着电力系统的迅猛发展,10kV 真空断路器在我国已经大批量地生产和使用。
对于检修人员来说,提高对真空断路器的认识,加强维护保养,使其安全运行,成了一个迫在眉睫的问题。
本文以ZW27—12为例,简要说明真空断路器的原理与维修。
一、真空的绝缘特性真空具有很强的绝缘特性,在真空断路器中,气体非常稀薄,气体分子的自由行程相对较大,发生相互碰撞的几率很小,因此,碰撞游离不是真空间隙击穿的主要原因,而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小,电场的均匀程度有关,而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙(2—3毫米)情况下,有比高压力空气与SF6 气体高的绝缘特性,这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度(抗拉强度)和金属材料的熔点上。
抗拉强度和熔点越高,电极在真空下的绝缘强度越高。
实验表明,真空度越高,气体间隙的击穿电压越高,但在10-4 托以上,就基本保持不变了,所以,要保持真空灭弧室的绝缘强度,其真空度应不低于10-4托。
二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别,气体的游离现象不是产生电弧的主要因素,真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时,开断电流的大小不同,电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
1、小电流真空电弧触头在真空中开断时,产生电流和能量十分集聚的阴极斑点,从阴极斑点上大量地蒸发金属蒸汽,其中的金属原子和带电质点的密度都很高,电弧就在其中燃烧。
同时,弧柱内的金属蒸汽和带电质点不断地向外扩散,电极也不断的蒸发新的质点来补充。
真空断路器泡击穿故障的判断-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
故障发生经过与查找2019年7月1日,1号发电机运行,2号发电机备用。
22时10分左右,1号发电机无功指示灯指针大幅度晃动,运行人员立即停机结果表明,6.3kV母线C的相对地电压为0,其他两个相对地电压均大于10kV。
它是一个保护仪表。
打开6.3kV母线电压互感器(TV),断开二次开关。
2号发电机测速二次电压136v,转速指示不为0。
在此之前,当2号发电机打开时,电压不能上升,励磁调节器发出故障信号。
由于C相对地电压为0,可判定为C相故障。
但10kV系统电压正常,说明故障点在主变低压侧至6.3kV母线。
可能是c相单相接地,也可能是6.3kV母线电视本身、二次电压回路和开关开关故障引起的。
为确认故障原因,对电视机本身、二次回路、开关开关等进行了全面检查,未发现明显问题。
再次推入母线电视,合上二次开关,仪表指示保持不变,目前可以确认是c相发电机发生单相接地故障。
再次打开电视,断开二次开关,跳下60qf、101qf,检查6.3kV母线、各断路器接地闸刀开关、母线避雷器等与接地有关的设备,未发现异常。
然后对主变低压侧至60qf段电缆进行耐压检查,未发现问题。
再次打开60qf和TV二次开关,电压表指示不变。
为了保护电表,再次打开电视,关闭二次开关,发现工作处于死锁状态。
此时60qf、61qf、62qf处于跳闸状态,均处于工作位置。
经过仔细分析,将61qf和62qf小车柜拉出,然后闭合电视二次开关。
结果,所有仪表的指标均正常。
可以看出,该断层与61qf和62qf的主体有关。
经仔细检查,外观未发现异常现象;用兆欧表测量各相上下两端及断口,未发现短路。
为了进一步确认哪个故障,依次按61qf 和62qf进行检查。
真空断路器辅助开关故障-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
1.故障简要分析辅助开关烧坏的设备属于动作频繁的设备,而断路器常处于静止状态的设备则不存在这种现象。
断路器动作可能导致开关触头烧坏。
断路器的分合闸控制电源由直流母线提供,动作瞬间完成。
如果触头烧坏,一定有电弧现象。
如果出现电弧现象,必须具备产生大电流的条件。
在直流控制电路中,由于线圈或指示灯等动作元件的存在,单条线路的接点不具备烧坏接点的能力。
因此,问题可能出在线路上,基于此分析,对以下线路进行了检查。
2故障检查2.1检查烧毁的辅助开关现象:检查辅助开关烧坏。
发现烧毁的开关端子为2-b11和4-11,它们是两个相邻的端子,而2-b11和4-30、4-11和4-21分别是两对常开触点。
两对触头没有烧坏,但两对触头的一侧同时烧坏。
根据上述现象,确定相邻两对触头之间存在电弧现象。
2.2检查真空断路器的原理和接线图检查真空断路器控制原理及接线图,辅助开关端子接线图,如图1所示。
图1显示2-b11和4-30、4-11和4-21是两对常开触点,但不是相邻的。
2.3检查断路器内部的实际接线检查断路器内部接线。
发现辅助开关的实际接线如图2所示。
2-b11和4-30、4-11和4-21是两对相邻的常开触点。
在试验位置接通控制电源,分合前后测量辅助开关同侧端子2-b11和4-11之间的230V直流电压。
2.4检查开关柜回路检查柜内控制原理图,如图3所示。
图3中QF为真空断路器的辅助开关触头,其相邻的两对辅助触头分别用于断路器分闸线圈回路和合闸指示回路。
开关前后应无电压差。
但在实际测量中,2-b11和4-11、4-21和4-30之间有230V直流电压,然后检查实际接线。
真空断路器电气试验-民熔
真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
真空断路器电气试验
真空断路器的试验项目,应包括下列内容:
1 .测量绝缘电阻;
2 .测量每相导电回路的电阻;
3 .交流耐压试验;
4 .测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸时触头的弹跳时间;
5 .测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻;
6 .断路器操动机构的试验。
试验分类:
其中,绝缘电阻测量;分合闸线圈和合闸接触器线圈的绝缘电阻和交流耐压试验属于电气特性试验。
测量断路器导电回路的电阻;测量主触头的分、合闸时间;测量分合闸的同步性;测量合闸时触头的弹跳时间;测量分合闸线圈和合闸接触器线圈的直流电阻;试验断路器操动机构属于机械特性试验。
1、按制造厂规定测量整根和端部的绝缘电阻,绝缘拉杆的绝缘电阻值在常温下不应小于以下值:交工时不小于1.2gΩ,大修时大于1.0gΩ,预试验时大于0.3gΩ
2、应采用电流不小于100A的直流压降法测量导电电路各相的电阻值。
试验结果应符合产品技术条件的要求。
630A不大于60微欧;1250A不大于55微欧;1600a-2000a不大于45微欧;2500A以上不大于35微欧。
ABB VD4真空开关:单位:μΩ50≤630A;44≤1250A;35≤1600~2000a;25≤2500A。
导电回路电阻的交流耐压试验应在断路器分合状态下进行。
在合闸状态下进行时,试验电压应符合《电气设备交接及预防性试验规范》的规定。
真空灭弧室分闸时,真空灭弧室断口间的试验电压应符合产品技术条件,试验过程中不得出现穿透放电。
测量断路器主触头的分、合闸时间,测量分合闸的同步性,合闸过程中触头接触后的弹跳时间。
断路器机械特性测试仪可测量各种开关的分断分合闸时间、相位同步、相间同步、断口弹跳时间、行程、速度和低压动作试验。
该仪器测量并提供断路器运行过程中采集的相关波形,供用户分析计算。
断路器机械特性测试仪的主要功能
1骨折固有开闭时间。
2同时打开和关闭。
3打开和关闭的速度。
4跳跃时间和幅度。
5开关分闸距离和开关超程(真空开关预置开关行程)。
6打开和关闭的平均速度。
7低压动作试验
8打印速度和距离曲线显示。
