1、花齿压铆螺母S(钢)、CLS(不锈钢)规格代码适合板厚(最小) 底孔孔径孔心板边距(最小) M2×0.40 0/ 1 /2 0.8/1.0-1.5/2.0 φ4.25 4.8M2×0.45 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.25 4.8M3×0.5 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.25 4.8M3.5×0.6 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.75 5.6M4×0.7 0 / 1 / 2 0.8/1.0-1.5/2.0 φ5.4 6.9M5×0.8 0 / 1 / 2 0.8/1.0-1.5/2.0 φ6.4 7.1M6×1.0 0 / 1 / 2 1.2/1.4/2.3 φ8.75 8.6M8×1.25 1 / 2 1.4/2.3 φ10.5 9.7M10×1.5 1 / 2 2.31/3.18 φ14.0 13.5S-M3-2 -ZC S代表铆螺母类型M3代表螺纹尺寸2代表规格ZC表面彩锌F 2、通孔压铆螺母柱SO钢、SOS (不锈钢)[SO半牙、SOO全牙]规格六角对边长度H 适合板厚(最小) 底孔孔径孔心板边距(最小) M3×0.5 4.75 1.0 φ4.2 6.03.5M3 6-6.35 1.0 φ5.4 6.8M4×0.7 7 1.2 φ6.0 8.03.5M4 φ7.2 8.0M5×0.8 8 1.2 φ7.28.0SOO-M3-12 -ZC SOO代表铆螺母类型M3代表螺纹尺寸12代表规格ZC表面彩锌3、不通孔压铆螺母柱BSO(钢)、BSOS(不锈钢)规格六角对边长度H 最小板厚底孔孔径孔中至板边距M3×0.5 4.75 1.0 φ4.2 6.03.5M3 6-6.35 1.0 φ5.4 6.8M4×0.7 7.0 1.0 φ6.0 73.5M4 8.0 1.3 φ7.2 8.0M5×0.8 8 1.3 φ7.2 8.0M6×1.0 10 1.3 φ8.75BSO-M3-12 -ZC BSO代表铆螺母类型M3代表螺纹尺寸12代表规格ZC表面彩锌4、镶入螺母F钢)、FS(不锈钢)规格代码适合板厚(最小) 底孔孔径孔心板边距(最小) M2×0.40 1/2 1.5/2.32 φ4.4 6M2×0.45 1/2 1.5/2.32 φ4.4 6M3×0.5 1/2 1.5/2.32 φ4.4 6M4×0.7 1/2 1.5/2.32 φ7.4 7.2M5×0.8 1/2 1.5/2.32 φ7.9 8M6×1.0 3/4/5 3.2/4/4.72 φ8.75 8.8F-M3-2 -ZC F代表铆螺母类型M3代表螺纹尺寸2代表规格ZC表面彩锌5、连接螺母柱DSO(钢),DSOS(不锈钢)规格代码最小板厚底孔孔径孔中至板边距M3 φ4.26、FC松不脱螺钉(涨铆)规格适合板厚底孔孔径沉孔90度沉孔后直身FC-3-1/FC-3-1B 0.8-1.5 φ4.8 φ5.6X90°0.4FC-3-2/FC-3-2B 1.5-3.0 φ4.8 φ5.6X90° 1FC-3-3/FC-3-3B 0.8-2.0 φ4.7(4.5) Φ5.6x90°0.4FC-4/FC-4B 2.0-3.5 φ6.8 φ8.8X90° 1 C-6B 3.0-4.8 φ8.2 φX90° 1.6注:FC-4/FC-4B螺钉规格为M4,FC-6B螺钉规格为M6,B表示颜色为黑色.此涨铆螺钉必须背面沉孔。
铆钉的规格型号及表示方法(一)铆钉的规格型号及表示什么是铆钉？铆钉是一种连接元件，常用于固定和连接两个薄片或者板材。
它由头部和尾部组成，通过应用压力使尾部形成固定的球状或扁平形状，从而在连接区域产生持久的连接。
铆钉的规格型号表示方法铆钉的规格型号通常由以下几个参数表示：1.直径（Diameter）：用来表示铆钉的粗细程度，常用单位是毫米（mm）或英寸（inch）。
2.长度（Length）：铆钉的有效长度，通常以毫米（mm）或英寸（inch）为单位进行表示。
3.头部形状（Head Shape）：铆钉的头部有多种形状，常见的有圆头、扁头或半圆头等。
4.材料（Material）：铆钉的制作材料，如铝、钢、不锈钢等。
5.拉力（Tensile Strength）：铆钉的最大拉力，通常以牛顿（N）或磅力（lb）为单位。
铆钉规格型号表示示例以M6*20铝制圆头铆钉为例，对其规格型号进行具体解释：•直径：6毫米（mm）•长度：20毫米（mm）•头部形状：圆头•材料：铝•拉力：500牛顿（N）铆钉规格参数对应关系表下面是一张铆钉规格参数与常见表示方式的对应关系表：参数 | 表示方式 || |直径 | M3、M4、M5、M6… |长度 | 4mm、6mm、8mm… |头部形状 | 圆头、扁头、半圆头… |材料 | 铝、钢、不锈钢… |拉力 | 100N、200N、300N… |铆钉规格选择注意事项在选择合适的铆钉规格时，需要注意以下几个方面：1.铆钉直径应小于材料的厚度，但同时也需要保证足够的连接强度。
2.铆钉长度应足够长，以确保尾部形成良好的扁平或球状连接。
3.根据连接需要选择合适的头部形状，以确保连接的稳定性和美观性。
4.根据使用环境和要求选择适当的铆钉材料，例如在潮湿环境中应选择不锈钢材料。
结论铆钉的规格型号及表示方法对于正确选择和使用铆钉非常重要。
通过了解铆钉的各项参数和对应关系，我们可以在实际工程中根据需要选择合适的铆钉规格，从而确保连接的牢固性和稳定性。

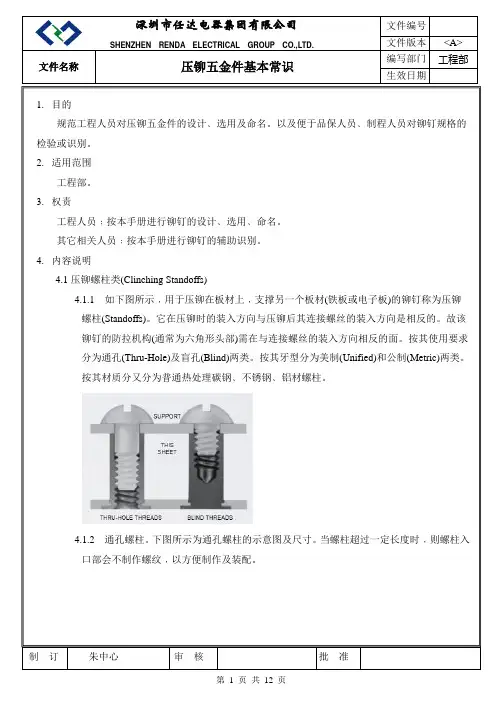

生效日期1.目的规范工程人员对压铆五金件的设计﹑选用及命名。
以及便于品保人员﹑制程人员对铆钉规格的检验或识别。
2.适用范围工程部。
3.权责工程人员﹕按本手册进行铆钉的设计﹑选用﹑命名。
其它相关人员﹕按本手册进行铆钉的辅助识别。
4.内容说明4.1压铆螺柱类(Clinching Standoffs)4.1.1如下图所示﹐用于压铆在板材上﹐支撑另一个板材(铁板或电子板)的铆钉称为压铆螺柱(Standoffs)。
它在压铆时的装入方向与压铆后其连接螺丝的装入方向是相反的。
故该铆钉的防拉机构(通常为六角形头部)需在与连接螺丝的装入方向相反的面。
按其使用要求分为通孔(Thru-Hole)及盲孔(Blind)两类。
按其牙型分为美制(Unified)和公制(Metric)两类。
按其材质分又分为普通热处理碳钢﹑不锈钢﹑铝材螺柱。
4.1.2通孔螺柱。
下图所示为通孔螺柱的示意图及尺寸。
当螺柱超过一定长度时﹐则螺柱入口部会不制作螺纹﹐以方便制作及装配。
生效日期4.1.3不通孔螺柱。
下图所示为不通孔螺柱的示意图及尺寸。
当螺柱超过一定长度时﹐则螺柱底部会不制作螺纹﹐以方便制作及装配。
4.1.4PEM 螺柱代号含义。
其代号格式如下图所示。
其中第一组代码代表螺柱的型式及材质。
SO﹑SOS﹑SOA分别代表Steel﹑Stainless Steel﹑Aluminum的材质﹐皆为通孔螺柱。
不通孔型的相应代号则为BSO﹑BSOS﹑BSOA。
另外﹐有一种专门用于压铆在不锈钢板上的螺柱﹐其型号分别为SO4或BSO4,其材质为400系列不锈钢。
生效日期第二组代码为螺纹型号或内孔代号﹐如M3﹑3.5M3﹑M3.5﹑M4﹑M5﹑440﹑6440﹑632﹑8632﹑032﹐代码中含字母“M”的表示为公制﹐否则为美制。
其中3.5M3﹑6440﹑8632分别为M3﹑440﹑632的加厚型﹐即螺柱壁厚加厚。
另外有一种不带螺纹的﹐称为支柱﹐其内孔代码首位为外径代码(为4﹑6﹑8三种)﹐其中63.1﹑83.6﹑6116﹑8143分别为43.1﹑63.6﹑4116﹑6143的加厚型﹐即螺柱壁厚加厚。
1、花齿压铆螺母 S(钢)、CLS(不锈钢)
孔心板边距F 2、通孔压铆螺母柱SO钢、SOS (不锈钢)[SO半牙、SOO全牙]
3、不通孔压铆螺母柱BSO(钢)、BSOS(不锈钢)
4、镶入螺母 F钢)、FS(不锈钢)
5、连接螺母柱DSO(钢),DSOS(不锈钢)
孔中至板
6、FC松不脱螺钉(涨铆)
7、六角压铆螺钉NFH(钢)、NFHS(不锈钢)
8、自扣紧螺栓（圆头压铆螺钉）FH(钢)、FHS(不锈钢)
孔心板边距(最小
9、自扣紧封闭螺母B(钢)、BS(不锈钢)
10、圆形胀铆螺母Z(钢)、ZS(不锈钢)
11、六角形胀铆螺母NZ(钢)、NZS(不锈钢)
12、PF11/PF12面板弹簧螺钉
13、PF21/PF22面板弹簧螺钉
14、PF31/PF32(PFS31/PFS32)装配压铆式面板螺钉
15、PF41/PF42面板弹簧螺钉
16、PF0 浮动系列面板螺钉组件
17、自扣紧浮动螺母组件AS(钢),AC(不锈钢)
18.反压铆螺母19.防静电插孔座
附注：表面处理
蓝锌ZU 黑锌ZB 彩锌ZC 白锌ZI 氧化黑色BL 氧化本色NA 黑漆LA 红铜RU 黄铜YU 铜底镍CN 亮镍NI 无电解镍EN 亮铬CR 亮锡ET。
1、花齿压铆螺母S(钢)、CLS(不锈钢)规格代码适合板厚(最小) 底孔孔径孔心板边距(最小) M2×0.40 0/ 1 /2 0.8/1.0-1.5/2.0 φ4.25 4.8M2×0.45 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.25 4.8M3×0.5 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.25 4.8M3.5×0.6 0 / 1 / 2 0.8/1.0-1.5/2.0 φ4.75 5.6M4×0.7 0 / 1 / 2 0.8/1.0-1.5/2.0 φ5.4 6.9M5×0.8 0 / 1 / 2 0.8/1.0-1.5/2.0 φ6.4 7.1M6×1.0 0 / 1 / 2 1.2/1.4/2.3 φ8.75 8.6M8×1.25 1 / 2 1.4/2.3 φ10.5 9.7M10×1.5 1 / 2 2.31/3.18 φ14.0 13.5S-M3-2 -ZC S代表铆螺母类型M3代表螺纹尺寸2代表规格ZC表面彩锌F 2、通孔压铆螺母柱SO钢、SOS (不锈钢)[SO半牙、SOO全牙]规格六角对边长度H 适合板厚(最小) 底孔孔径孔心板边距(最小) M3×0.5 4.75 1.0 φ4.2 6.03.5M3 6-6.35 1.0 φ5.4 6.8M4×0.7 7 1.2 φ6.0 8.03.5M4 φ7.2 8.0M5×0.8 8 1.2 φ7.28.0SOO-M3-12 -ZC SOO代表铆螺母类型M3代表螺纹尺寸12代表规格ZC表面彩锌3、不通孔压铆螺母柱BSO(钢)、BSOS(不锈钢)规格六角对边长度H 最小板厚底孔孔径孔中至板边距M3×0.5 4.75 1.0 φ4.2 6.03.5M3 6-6.35 1.0 φ5.4 6.8M4×0.7 7.0 1.0 φ6.0 73.5M4 8.0 1.3 φ7.2 8.0M5×0.8 8 1.3 φ7.2 8.0M6×1.0 10 1.3 φ8.75BSO-M3-12 -ZC BSO代表铆螺母类型M3代表螺纹尺寸12代表规格ZC表面彩锌4、镶入螺母F钢)、FS(不锈钢)规格代码适合板厚(最小) 底孔孔径孔心板边距(最小) M2×0.40 1/2 1.5/2.32 φ4.4 6M2×0.45 1/2 1.5/2.32 φ4.4 6M3×0.5 1/2 1.5/2.32 φ4.4 6M4×0.7 1/2 1.5/2.32 φ7.4 7.2M5×0.8 1/2 1.5/2.32 φ7.9 8M6×1.0 3/4/5 3.2/4/4.72 φ8.75 8.8F-M3-2 -ZC F代表铆螺母类型M3代表螺纹尺寸2代表规格ZC表面彩锌5、连接螺母柱DSO(钢),DSOS(不锈钢)规格代码最小板厚底孔孔径孔中至板边距M3 φ4.26、FC松不脱螺钉(涨铆)规格适合板厚底孔孔径沉孔90度沉孔后直身FC-3-1/FC-3-1B 0.8-1.5 φ4.8 φ5.6X90°0.4FC-3-2/FC-3-2B 1.5-3.0 φ4.8 φ5.6X90° 1FC-3-3/FC-3-3B 0.8-2.0 φ4.7(4.5) Φ5.6x90°0.4FC-4/FC-4B 2.0-3.5 φ6.8 φ8.8X90° 1 C-6B 3.0-4.8 φ8.2 φX90° 1.6注:FC-4/FC-4B螺钉规格为M4,FC-6B螺钉规格为M6,B表示颜色为黑色.此涨铆螺钉必须背面沉孔。
铆钉规格表一、引言铆钉是一种常见的连接件，广泛应用于机械、汽车、航空航天等领域。
本规格表旨在提供铆钉的详细规格，以便用户选择适合自己需求的产品。
二、材料1. 铝合金：常用的铝合金有2024、5052、6061等。
2. 不锈钢：常用的不锈钢有304、316等。
3. 钛合金：常用的钛合金有Ti-6Al-4V等。
三、尺寸1. 直径：从1/16英寸到1英寸不等。
2. 长度：从1/8英寸到6英寸不等。
四、头部形状1. 半圆头：适用于表面平整且要求美观的场合。
2. 平头：适用于表面平整但不要求美观的场合。
3. 拉伸头：适用于要求高强度连接的场合。
五、拉伸强度拉伸强度是指铆钉在拉伸过程中所能承受的最大载荷。
根据使用场景和要求，可以选择不同拉伸强度的铆钉。
常见拉伸强度有：1. 30KSI（千磅力/平方英寸）2. 40KSI3. 60KSI4. 100KSI六、适用范围铆钉适用于以下场合：1. 连接薄板：适用于连接两个或多个薄板。
2. 连接异种材料：适用于连接不同种类的材料，如铝合金和不锈钢等。
3. 连接高强度材料：适用于连接高强度材料，如钛合金等。
七、包装方式铆钉的包装方式有以下几种：1. 塑料袋：适用于小批量的铆钉。
2. 盒装：适用于中等数量的铆钉。
3. 散装：适用于大批量的铆钉。
八、质量保证所有铆钉均经过严格的质量检测，确保符合标准要求。
如果用户发现产品存在质量问题，可以向厂家提出退换货要求。
九、结论本规格表提供了详细的铆钉规格信息，用户可以根据自己的需求选择合适的产品。
在使用过程中，应注意安全操作，并确保产品符合使用要求。
序号名称规格底孔适用板厚名称规格底孔适用板厚1S-M3-0φ4.20.8-1.0S-M6-0φ8.75 1.2以上2S-M3-1φ4.2 1.0-1.2S-M6-1φ8.75 1.5/2.0以上3S-M3-2φ4.2 1.4以上S-M6-2φ8.75 2.3以上4S-M4-0φ5.40.8-1.0S-M8-1φ10.5 1.5/2.0以上5S-M4-1φ5.4 1.0-1.2S-M8-2φ10.5 2.3以上6S-M4-2φ5.4 1.4以上S-M10-1φ14 2.3以上7S-M5-0φ6.40.8-1.0S-M10-2φ14 3.2以上8S-M5-1φ6.40.8-1.09S-M5-2φ6.4 1.4以上序号名称规格底孔适用板厚名称规格底孔适用板厚1Z-M3-1.2φ5.0 1.2以上Z-M5-2φ8.02以上2Z-M3-1.5φ5.0 1.5以上Z-M5-3φ8.03以上3Z-M3-2φ5.02以上Z-M6-2φ9.02以上4Z-M4-1.2φ6.0 1.2以上Z-M6-3φ9.03以上5Z-M4-1.5φ6.0 1.5以上Z-M8-2φ11.02以上6Z-M4-2φ6.02以上Z-M8-3φ11.03以上序号名称规格底孔1FH-M3-H φ3.02FH-M4-H φ4.03FH-M5-H φ5.04FH-M6-H φ6.05FH-M8-H φ8.0序号名称规格底孔适用板厚名称规格底孔适用板厚1BSO-M3-H Φ4.2 1.0以上SO-M3-H Φ4.21.0以上2BSO-3.5M3-H φ5.41.0以上SO-3.5M3-H φ5.41.0以上3BSO-M4-H φ6.01.0以上SO-M4-Hφ6.01.0以上4BSO-M4-H φ7.21.0以上SOO-3.5M4-Hφ7.2 1.3以上5BSO-M5-H φ7.2 1.3以上SOO-M5-H φ7.2 1.3以上6BSO-M6-H φ8.8 1.3以上SOO-M6-Hφ8.8 1.3以上常用压铆五金件及底孔表深圳市联赢激光设备有限公司3：H 为螺钉的高度（包括螺钉头的高度）4.压铆螺母柱及底孔一览表1.压铆螺母及底孔一览表备注:1规格中S 表示压铆螺母材质为碳钢,当标注为CLS 时则为不锈钢 2:适用板厚表示最小板材厚度,压铆螺母(S/CLS)备注: 1:规格中FH 表示压铆螺钉材质为碳钢,当标注为FHS 时则为不锈钢涨铆螺母(Z/ZS/ZRN/ZHN)压铆螺母(S/CLS)备注:1规格中Z 表示涨铆螺母材质为碳钢,当标注为ZS 时则为不锈钢2.涨铆螺母及底孔一览表3.工程师在绘制工程图纸时通常会标注压铆M4X12的螺柱，按要求应该是标注压铆螺母柱（BSO-M4-12-ZC),表示为涨铆螺母(Z/ZS/ZRN/ZHN) 2:规格ZRN 为圆形涨铆螺母,ZHN 为六角形涨铆螺母5.五金件在压铆时，先打合适的底孔（具体大小见上述表单），再压铆。
