化工管道布置设计概述1. 引言化工管道布置设计是化工工程项目中非常重要的一环。
它的设计和布置直接影响着输送介质的效率、安全性和经济性。
本文将对化工管道布置设计进行概述，主要包括设计原则、设计步骤和关键考虑因素。
2. 设计原则化工管道布置设计应遵循以下原则：管道布置应考虑到操作人员的安全需求，防止发生泄漏、爆炸等事故。
对于危险化学品的管道布置，应采取额外的安全措施，例如设置防火墙、防漏系统等。
2.2 效率原则管道布置应尽可能缩短输送介质的流程路径，减少压力损失和能量消耗。
同时，应保证设备之间的相互衔接合理，方便操作和维护。
管道布置应尽可能降低工程造价，同时考虑设备的生产、运输和维护成本。
可以通过合理选择管径、布置方式和材料等来降低成本。
3. 设计步骤化工管道布置设计主要包括以下步骤：3.1 确定布置方案根据工艺流程、设备位置和现场条件等因素，确定合理的管道布置方案。
可以借助CAD软件进行模型建立和优化设计。
3.2 确定管道材料和管径根据输送介质的性质和流量要求，选择适合的管道材料和管径。
常用的管道材料有不锈钢、碳钢和塑料等。
3.3 考虑管道支撑和固定在设计过程中，需要考虑管道的支撑和固定问题，以保证管道在使用过程中的稳定性和安全性。
设计中应合理选取支撑方式和固定点，考虑到管道的热胀冷缩问题。
3.4 考虑安全防护措施针对危险化学品的管道布置，需要考虑安全防护措施，例如设置防火墙、防爆门等。
此外，还应设计紧急切断和泄漏报警装置，确保及时处理可能出现的事故。
3.5 编制施工图和相关文档根据设计方案，编制详细的施工图和相关文档，包括管道布置图、支撑固定图、材料清单等。
这些文档将作为施工的依据，确保工程的准确实施。
4. 关键考虑因素在进行化工管道布置设计时，需要考虑以下关键因素：4.1 工艺要求根据工艺流程需求，确定管道的布置方式和流向。
需要考虑输送介质的性质、温度、压力等参数，以及操作人员的人身安全需求。

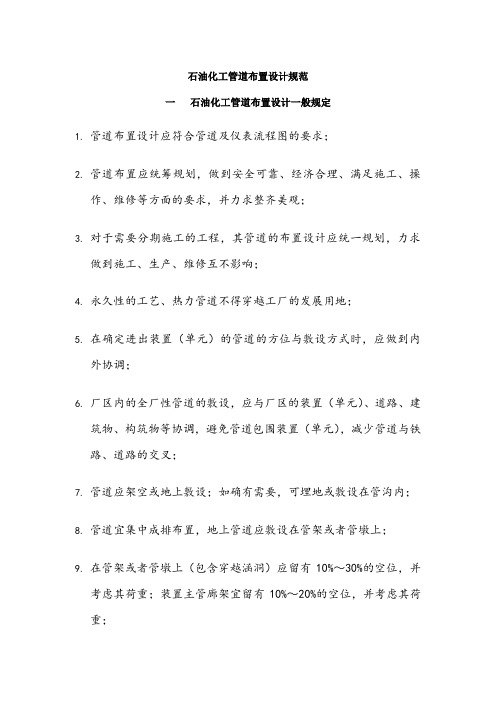

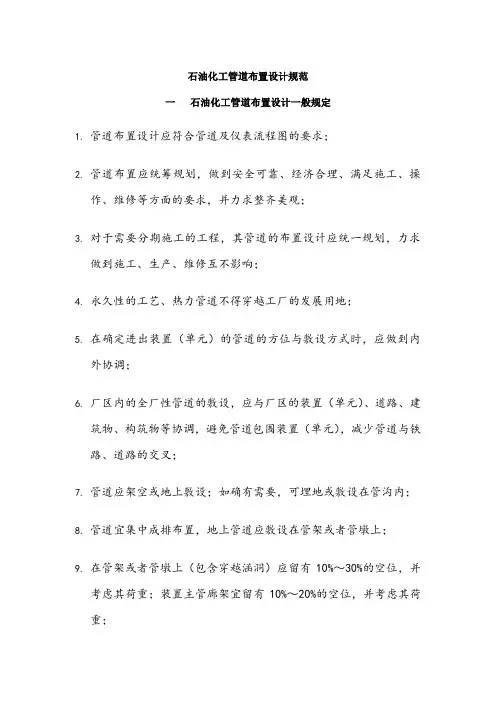

石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。
石油化工管道布置设计规一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到外协调；6.厂区的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。
石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；4.永久性的工艺、热力管道不得穿越工厂的发展用地；5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内；8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上；9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重；11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求；13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行；14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；15.应在管道规划的同时考虑其支撑点设置；宜利用管道的自然形状达到自行补偿；16.管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象；17.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋；否则应根据操作、检修要求设置放空、放净；管道布置应减少“盲肠”；18.气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求；19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接；下列情况应考虑法兰、螺纹或者其他可拆卸的场合；1)因检修、清洗、吹哨需拆卸的场合；2)衬里管道或者夹套管道；3)管道由两段异种材料组成且不宜用焊接连接者；4)焊缝现场热处理有困难的管道连接点；5)公称直径小于或等于100的镀锌管道；6)设置盲板或“8”字盲板的位置。
化工管道的设计规范一、设计依据1.国家和地方法规及标准：根据《安全生产法》、《工业企业安全生产条例》等相关法律法规以及国家和地方制定的相关标准进行设计。
2.行业标准：根据化工行业标准进行设计，如《化工企业设计规范》、《石油化工设计规范》等。
3.设计任务书：根据项目的设计任务书及用户需求进行设计。
4.设计原则：安全、可靠、经济、先进的原则。
二、设计内容1.管道系统布置：按照工艺流程要求、安全操作要求等确定管道系统的布置方案。
考虑到设备间的相对位置、管道维修与拆卸的方便性，以及安装、维护操作的安全性。
2.管道材料的选择：根据介质性质、温度、压力等要求选择合适的管道材料，如不锈钢、碳钢、塑料等。
3.管道尺寸的确定：根据流量、管道长度、压降等计算确定合适的管道尺寸，保证流体的正常流动，并考虑到未来的扩建和改造。
4.管道支撑与固定：根据管道尺寸、重量、介质流速等要求设计合适的支撑和固定措施，保证管道的稳定性和安全性。
5.管道接口与连接：选择适当的接口与连接方式，如焊接、法兰连接、螺纹连接等，保证接头的可靠性和密封性。
6.管道防腐蚀和绝热：根据介质特性和工作条件，采取合适的防腐蚀和绝热措施，延长管道使用寿命，减少能量损失。
7.管道支路及液体分配：根据工艺要求和流体特性设计管道支路和液体分配系统，确保液体的均匀分配和流动平衡。
8.管道附件与设备布置：根据工艺要求和设备安装的需要，合理布置管道附件和设备，如泵、阀门、仪表等。
9.管道安全附件：设计合适的管道安全附件，包括压力表、温度传感器、流量计、报警装置等，确保管道系统的安全运行。
10.管道清洗与消毒：设计管道清洗与消毒方案，确保管道系统的洁净度和无菌性。
三、设计标准1.管道设计压力：按照介质和工艺要求，确定管道的设计压力，保证管道安全运行。
2.管道设计温度：根据介质和工艺要求，确定管道的设计温度，保证管道材料的耐温性能。
3.管道支撑与固定标准：根据管道尺寸、重量和地震设计要求，设计合适的管道支撑与固定标准。
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。
10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出，管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。
⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。

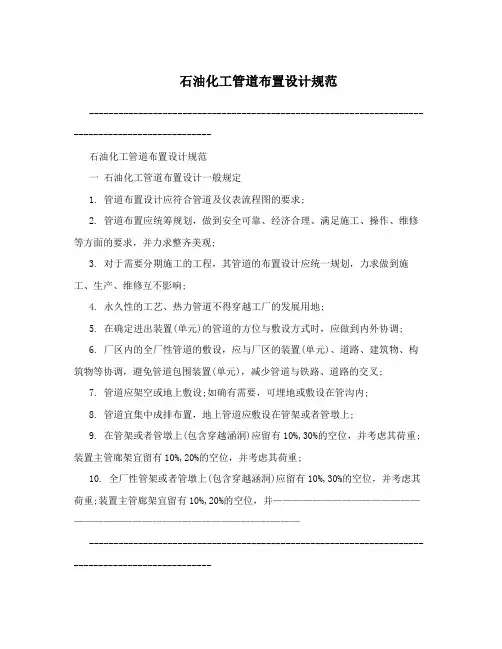

石油化工管道布置设计规范------------------------------------------------------------------------------------------------石油化工管道布置设计规范一石油化工管道布置设计一般规定1. 管道布置设计应符合管道及仪表流程图的要求;2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观;3. 对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响;4. 永久性的工艺、热力管道不得穿越工厂的发展用地;5. 在确定进出装置(单元)的管道的方位与敷设方式时，应做到内外协调;6. 厂区内的全厂性管道的敷设，应与厂区的装置(单元)、道路、建筑物、构筑物等协调，避免管道包围装置(单元)，减少管道与铁路、道路的交叉;7. 管道应架空或地上敷设;如确有需要，可埋地或敷设在管沟内;8. 管道宜集中成排布置，地上管道应敷设在管架或者管墩上;9. 在管架或者管墩上(包含穿越涵洞)应留有10%,30%的空位，并考虑其荷重;装置主管廊架宜留有10%,20%的空位，并考虑其荷重;10. 全厂性管架或者管墩上(包含穿越涵洞)应留有10%,30%的空位，并考虑其荷重;装置主管廊架宜留有10%,20%的空位，并——————————————————————————————————————------------------------------------------------------------------------------------------------考虑其荷重;11. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求;12. 管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求;13. 管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行;14. 管道布置应使管道系统具有必要的柔性;在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少;15. 应在管道规划的同时考虑其支撑点设置;宜利用管道的自然形状达到自行补偿;16. 管道系统应有正确和可靠地支撑，不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象;17. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋;否则应根据操作、检修要求设置放空、放净;管道布置应减少“盲肠”;18. 气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流出图要求;19. 管道除与阀门、仪表、设备等要用法兰或螺纹连接者外，应采用焊接连接; 下列情况应考虑法兰、螺纹或者其他可拆卸的场合;1) 因检修、清洗、吹哨需拆卸的场合;2) 衬里管道或者夹套管道;——————————————————————————————————————------------------------------------------------------------------------------------------------3) 管道由两段异种材料组成且不宜用焊接连接者;4) 焊缝现场热处理有困难的管道连接点;5) 公称直径小于或等于100的镀锌管道;6) 设置盲板或“8”字盲板的位置。
