管道设计及管道布置

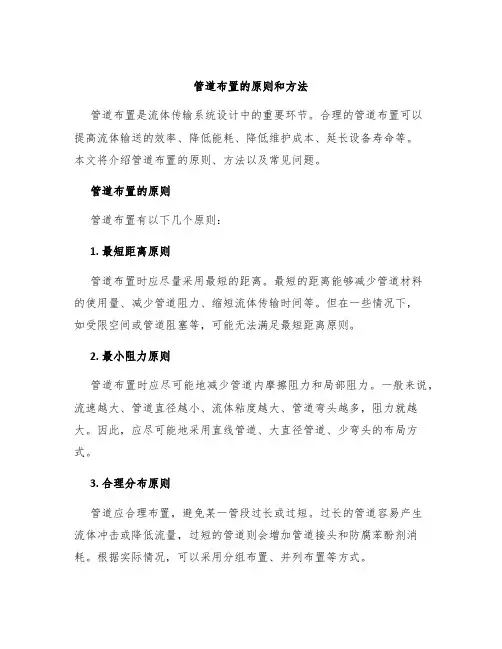

管道布置的原则和方法管道布置是流体传输系统设计中的重要环节。

合理的管道布置可以提高流体输送的效率、降低能耗、降低维护成本、延长设备寿命等。

本文将介绍管道布置的原则、方法以及常见问题。

管道布置的原则管道布置有以下几个原则：1. 最短距离原则管道布置时应尽量采用最短的距离。

最短的距离能够减少管道材料的使用量、减少管道阻力、缩短流体传输时间等。

但在一些情况下，如受限空间或管道阻塞等，可能无法满足最短距离原则。

2. 最小阻力原则管道布置时应尽可能地减少管道内摩擦阻力和局部阻力。

一般来说，流速越大、管道直径越小、流体粘度越大、管道弯头越多，阻力就越大。

因此，应尽可能地采用直线管道、大直径管道、少弯头的布局方式。

3. 合理分布原则管道应合理布置，避免某一管段过长或过短。

过长的管道容易产生流体冲击或降低流量，过短的管道则会增加管道接头和防腐苯酚剂消耗。

根据实际情况，可以采用分组布置、并列布置等方式。

4. 安全可靠原则在管道布置过程中，还要考虑安全和可靠性。

管道布置应符合相关安全标准和法规要求，确保设备的稳定运行。

当管道必须穿越其他设备时，还需参考相关设备的布置、操作和维护要求，以确保管道能够平稳地通过。

管道布置的方法在应用管道布置的原则时，可采用以下几种管道布置的方法。

1. 直线布置法直线布置法是使流体沿直线流动的布局方式。

在这种布置方式中，管道无弯曲后拐角，可以减少管内摩擦阻力和局部阻力，并提高传输效率。

但是，管道变化较小、地形不平坦、几何形状不是规则的等情况下，直线布置法并不适用。

2. 旋转布置法旋转布置法是使管道在空间中按一定曲线旋转的布局方式。

这种布置方式可以使管道在空间中充分铺设，避免拐角处堵塞，提高流体传输效率。

但是，在管道布置中运用旋转布置法也需注意管道半径、流速、斜率等各种因素，以确保管道连接可靠。

3. 放射布置法放射布置法是从中心向四周辐射状似树枝的布局方式，适用于多个设备在同一中心点上的场合。

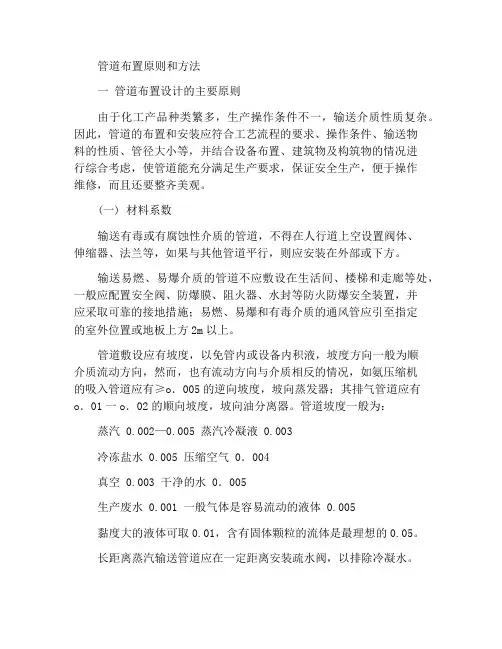

管道布置原则和方法一管道布置设计的主要原则由于化工产品种类繁多，生产操作条件不一，输送介质性质复杂。

因此，管道的布置和安装应符合工艺流程的要求、操作条件、输送物料的性质、管径大小等，并结合设备布置、建筑物及构筑物的情况进行综合考虑，使管道能充分满足生产要求，保证安全生产，便于操作维修，而且还要整齐美观。

(一) 材料系数输送有毒或有腐蚀性介质的管道，不得在人行道上空设置阀体、伸缩器、法兰等，如果与其他管道平行，则应安装在外部或下方。

输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处，一般应配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置，并应采取可靠的接地措施；易燃、易爆和有毒介质的通风管应引至指定的室外位置或地板上方2m以上。

管道敷设应有坡度，以免管内或设备内积液，坡度方向一般为顺介质流动方向，然而，也有流动方向与介质相反的情况，如氨压缩机的吸入管道应有≥o．005的逆向坡度，坡向蒸发器；其排气管道应有o．01一o．02的顺向坡度，坡向油分离器。

管道坡度一般为：蒸汽 0.002—0.005 蒸汽冷凝液 0.003冷冻盐水 0.005 压缩空气 0．004真空 0.003 干净的水 0．005生产废水 0.001 一般气体是容易流动的液体 0.005黏度大的液体可取0.01，含有固体颗粒的流体是最理想的0.05。

长距离蒸汽输送管道应在一定距离安装疏水阀，以排除冷凝水。

冷热流体应相互避开，不能避开时，冷管在下，热管在上；塑料管或橡胶衬里管应避免使用热管。

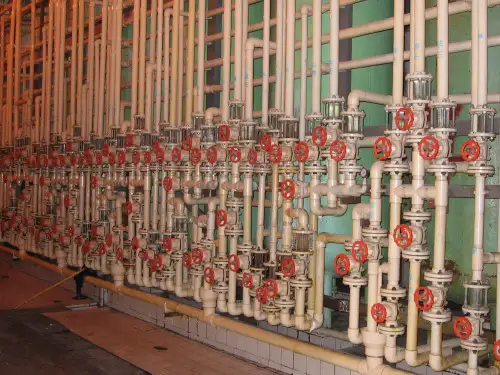

(二) 施工、操作和维护管道尽量架空敷设，平行成列走直线，少拐弯(应做自然补偿，方便安装、检修、操作除外)、少交叉以减少管架的数量；平行管道上的阀门应尽量错开；从主管上引出支管时，气体管从上方引出，液体管从下方引出。

管道应尽量集中敷设，穿过墙壁和地板时，应特别注意该段管道不应有焊缝。

管道应尽可能沿墙壁安装，为便于安装、检修和防止变形后挤压，管道之间、管道与墙壁之间应保持一定的距离。

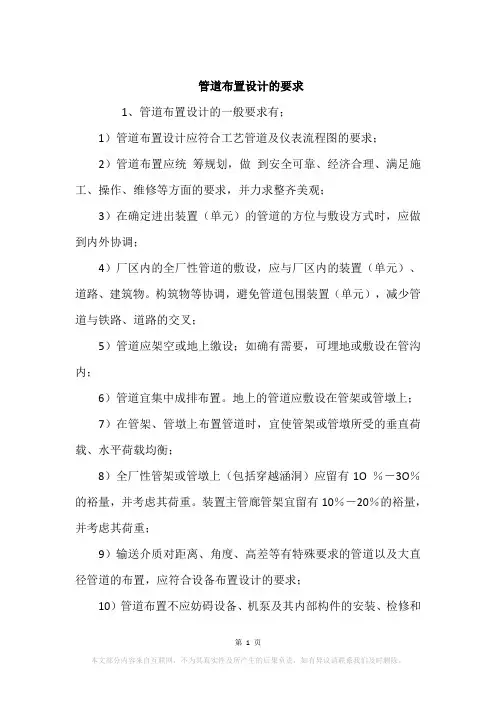

管道布置设计的要求1、管道布置设计的一般要求有；1）管道布置设计应符合工艺管道及仪表流程图的要求；2）管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3）在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4）厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物。

构筑物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉；5）管道应架空或地上缴设；如确有需要，可埋地或敷设在管沟内；6）管道宜集中成排布置。

地上的管道应敷设在管架或管墩上；7）在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡；8）全厂性管架或管墩上（包括穿越涵洞）应留有1O ％－3O％的裕量，并考虑其荷重。

装置主管廊管架宜留有10％－20％的裕量，并考虑其荷重；9）输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求；10）管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行；11）管道布置应使管道系统具有必要的柔性。

在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；12）．应在管道规划的同时考虑其支承点设置。

宜利用管道的自然形状达到自行补偿；13）管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。

不可避免时应根据操作、检修要求设置放空、放净。

管道布置应减少“盲肠”；14）气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或满足管道及仪表流程图的要求。

2、管道除与阀门。

仪表、设备等需要用法兰或螺纹连接者外，应采用焊接连接。

下列惰况应考虑法兰、螺纹或其他可拆卸连接：l）因检修、清洗、吹扫需拆卸的场合；2）衬里管道或夹套管道；3）管道由两段异种材料组成且不宜用焊接连接者；4）焊缝现场热处理有困难的管道连接点；5）公称直径小于或等于100mm的镀锌管道；6）设置盲板或“8”字盲板的位置。

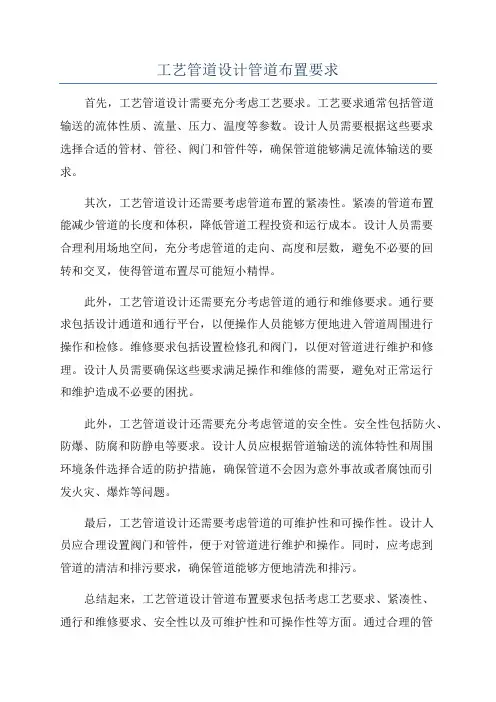

工艺管道设计管道布置要求首先，工艺管道设计需要充分考虑工艺要求。

工艺要求通常包括管道输送的流体性质、流量、压力、温度等参数。

设计人员需要根据这些要求选择合适的管材、管径、阀门和管件等，确保管道能够满足流体输送的要求。

其次，工艺管道设计还需要考虑管道布置的紧凑性。

紧凑的管道布置能减少管道的长度和体积，降低管道工程投资和运行成本。

设计人员需要合理利用场地空间，充分考虑管道的走向、高度和层数，避免不必要的回转和交叉，使得管道布置尽可能短小精悍。

此外，工艺管道设计还需要充分考虑管道的通行和维修要求。

通行要求包括设计通道和通行平台，以便操作人员能够方便地进入管道周围进行操作和检修。

维修要求包括设置检修孔和阀门，以便对管道进行维护和修理。

设计人员需要确保这些要求满足操作和维修的需要，避免对正常运行和维护造成不必要的困扰。

此外，工艺管道设计还需要充分考虑管道的安全性。

安全性包括防火、防爆、防腐和防静电等要求。

设计人员应根据管道输送的流体特性和周围环境条件选择合适的防护措施，确保管道不会因为意外事故或者腐蚀而引发火灾、爆炸等问题。

最后，工艺管道设计还需要考虑管道的可维护性和可操作性。

设计人员应合理设置阀门和管件，便于对管道进行维护和操作。

同时，应考虑到管道的清洁和排污要求，确保管道能够方便地清洗和排污。

总结起来，工艺管道设计管道布置要求包括考虑工艺要求、紧凑性、通行和维修要求、安全性以及可维护性和可操作性等方面。

通过合理的管道布置，能够提高工艺装置的运行效率和安全性，降低运行成本和事故风险。

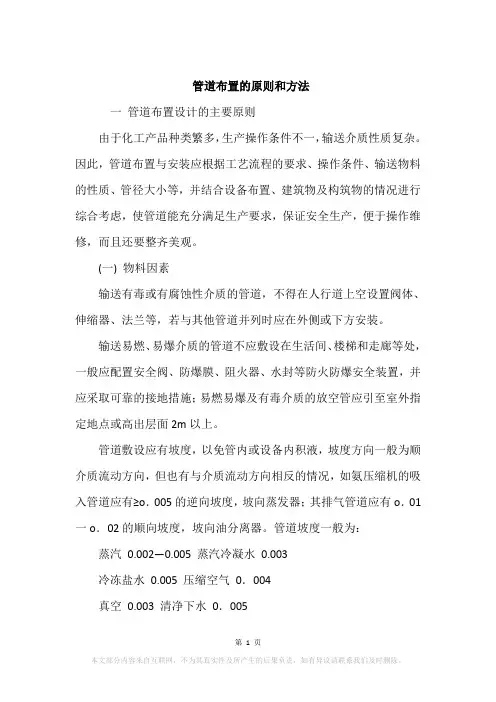

管道布置的原则和方法一管道布置设计的主要原则由于化工产品种类繁多，生产操作条件不一，输送介质性质复杂。

因此，管道布置与安装应根据工艺流程的要求、操作条件、输送物料的性质、管径大小等，并结合设备布置、建筑物及构筑物的情况进行综合考虑，使管道能充分满足生产要求，保证安全生产，便于操作维修，而且还要整齐美观。

(一) 物料因素输送有毒或有腐蚀性介质的管道，不得在人行道上空设置阀体、伸缩器、法兰等，若与其他管道并列时应在外侧或下方安装。

输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处，一般应配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置，并应采取可靠的接地措施；易燃易爆及有毒介质的放空管应引至室外指定地点或高出层面2m以上。

管道敷设应有坡度，以免管内或设备内积液，坡度方向一般为顺介质流动方向，但也有与介质流动方向相反的情况，如氨压缩机的吸入管道应有≥o．005的逆向坡度，坡向蒸发器；其排气管道应有o．01一o．02的顺向坡度，坡向油分离器。

管道坡度一般为：蒸汽0.002—0.005 蒸汽冷凝水0.003冷冻盐水0.005 压缩空气0．004真空0.003 清净下水0．005生产废水0.001 一般气体易流动液体0.005黏度大的液体可取0.01，含固体颗粒的流体最大可取0.05。

长距离输送蒸汽的管道要在一定距离处安装疏水阀，以排除冷凝水。

冷热流体应相互避开，不能避开时，冷管在下，热管在上；塑料管或衬胶管应避开热管。

(二) 施工、操作与维修管道尽量架空敷设，平行成列走直线，少拐弯(应做自然补偿，方便安装、检修、操作除外)、少交叉以减少管架的数量；并列管线上的阀门应尽量错开排列；从主管上引出支管时，气体管从上方引出，液体管从下方引出。

管道应尽量集中敷设，在穿墙和楼板时特别要注意此段管道不应有焊缝。

管道应尽可能沿墙壁安装，为便于安装、检修和防止变形后挤压，管道之间、管道与墙壁之间应保持一定的距离。

平行管道间最突出物间的距离不能小于50～80mm，管道最突出部分距墙壁、管架边和柱边不能小于lOOmm。

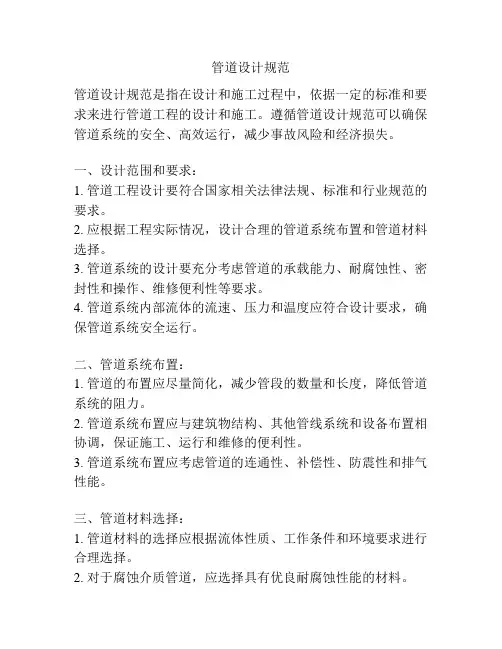

管道设计规范管道设计规范是指在设计和施工过程中，依据一定的标准和要求来进行管道工程的设计和施工。

遵循管道设计规范可以确保管道系统的安全、高效运行，减少事故风险和经济损失。

一、设计范围和要求：1. 管道工程设计要符合国家相关法律法规、标准和行业规范的要求。

2. 应根据工程实际情况，设计合理的管道系统布置和管道材料选择。

3. 管道系统的设计要充分考虑管道的承载能力、耐腐蚀性、密封性和操作、维修便利性等要求。

4. 管道系统内部流体的流速、压力和温度应符合设计要求，确保管道系统安全运行。

二、管道系统布置：1. 管道的布置应尽量简化，减少管段的数量和长度，降低管道系统的阻力。

2. 管道系统布置应与建筑物结构、其他管线系统和设备布置相协调，保证施工、运行和维修的便利性。

3. 管道系统布置应考虑管道的连通性、补偿性、防震性和排气性能。

三、管道材料选择：1. 管道材料的选择应根据流体性质、工作条件和环境要求进行合理选择。

2. 对于腐蚀介质管道，应选择具有优良耐腐蚀性能的材料。

3. 管道材料的抗压强度和耐热性能应符合设计要求，具有足够的安全保证。

四、管道支持设计：1. 管道支持结构应能够承受管道自重、流体压力和温度应力等荷载，并保证稳定性。

2. 支持结构的设计应考虑管道的膨胀和收缩，并设置补偿装置。

五、管道防腐蚀和绝热：1. 管道的防腐蚀措施应选择可靠的防腐蚀材料和方法，确保管道的长期使用寿命。

2. 管道的绝热措施应能够保证管道的安全运行，减少能量损失。

六、管道安装和焊接：1. 管道的安装应按照相关标准和规范进行，保证安装质量和工艺要求。

2. 管道的焊接应符合相关焊接规范和操作要求，确保焊缝质量和可靠性。

七、管道试验和验收：1. 在管道系统安装完成后，应进行必要的压力试验、泄漏测试和功能验收，确保管道系统的安全性和可靠性。

2. 管道的试验和验收应符合相关标准和规范的要求。

总之，管道设计规范旨在确保管道工程的安全、高效运行，减少潜在风险和经济损失。

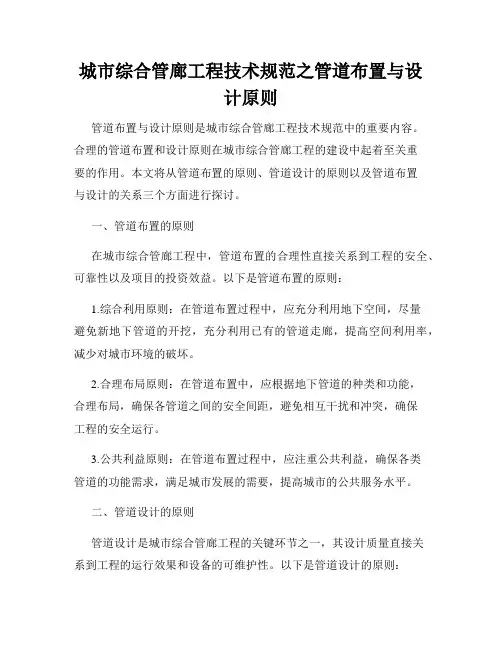

城市综合管廊工程技术规范之管道布置与设计原则管道布置与设计原则是城市综合管廊工程技术规范中的重要内容。

合理的管道布置和设计原则在城市综合管廊工程的建设中起着至关重要的作用。

本文将从管道布置的原则、管道设计的原则以及管道布置与设计的关系三个方面进行探讨。

一、管道布置的原则在城市综合管廊工程中，管道布置的合理性直接关系到工程的安全、可靠性以及项目的投资效益。

以下是管道布置的原则：1.综合利用原则：在管道布置过程中，应充分利用地下空间，尽量避免新地下管道的开挖，充分利用已有的管道走廊，提高空间利用率，减少对城市环境的破坏。

2.合理布局原则：在管道布置中，应根据地下管道的种类和功能，合理布局，确保各管道之间的安全间距，避免相互干扰和冲突，确保工程的安全运行。

3.公共利益原则：在管道布置过程中，应注重公共利益，确保各类管道的功能需求，满足城市发展的需要，提高城市的公共服务水平。

二、管道设计的原则管道设计是城市综合管廊工程的关键环节之一，其设计质量直接关系到工程的运行效果和设备的可维护性。

以下是管道设计的原则：1.安全可靠原则：管道设计应以确保工程安全可靠为前提，合理选择材料、施工工艺和设备，确保管道的牢固性和抗压性，防止泄漏和破损等安全事故的发生。

2.经济合理原则：管道设计应将经济因素作为重要考虑因素，合理选择管道管径、施工方法和设备配置，降低工程的建设成本和运营成本，提高经济效益。

3.可维护性原则：管道设计应注重设备的可维护性，合理设置检修孔、阀门和管道支撑等设施，方便设备的检修和维护，提高工程的可持续运行性。

三、管道布置与设计的关系管道布置和设计是密不可分的，布置的合理性对设计起着重要的指导作用，而设计的合理性也是布置的基础。

在城市综合管廊工程中，需要平衡管道布置的空间利用和管道设计的技术要求。

1.布置指导设计：管道布置的合理性可以为管道设计提供指导，合理的布置可以减小管道的长度、降低施工难度，为设计提供了便利。

管道布置3．3．3 厂区内生产、生活给水排水主干管，宜靠近用水量及排水量较大的装置（单元）布置，是从易于布置、经济合理等因素考虑的。

3．3．4 敷设输送易沉积介质、有毒、有害介质和腐蚀性介质的管道时，应采取安全维护和检修的措施，架空敷设（管架上敷设、沿墙敷设、管沟内敷设）有利于及时发现安全隐患，方便检修，避免埋地敷设时检查和维护困难的缺点，但在管道架空敷设时，在可能出现人流的区域应采取安全和警示措施。

3．3．5 厂区道路多为混凝土路面，当管道受损维修时需开挖路面，维修周期长、费用高，同时影响厂区道路畅通；另外管线上的阀门井、检查井等附属构筑物设置在道路上不方便使用且易损坏，同时也不利于道路使用。

因此，给水排水管道不宜在车行道下纵向敷设，特殊情况下，宜尽可能布置在车行道下靠近道牙处。

厂区地下管线应根据管道介质性质，分别相对集中布置。

有条件时，可将给水管布置在道路一侧，排水管道布置在道路的另一侧，防止含有毒、有害介质和易腐蚀介质的污水管道泄漏时污染给水管道。

含有可燃液体的生产污水干管不应纵向敷设于车行道下，主要是考虑消防安全的要求。

3．3．6 根据现行国家标准《建筑设计防火规范》GB 50016中对消火栓的布置要求，即“消火栓距路边不应大于2m，距房屋外墙不宜小于5m”。

消防给水管道靠近道路边布置，可减少消火栓支管，尤其是减少带阀门的消火栓支管与相临布置的给水排水干管交叉。

雨水管道靠近道路边布置，主要考虑道路雨水通常由雨水口收集，雨水口与雨水干管的连接管的长度应尽量缩短，并尽量减少雨水口连接管与相临布置的给排水管道交叉。

3．3．7 通常，工程项目实施过程中，地下管网需先行设计和施工，管道布置时，应考虑相关专业的地下设施。

本条参考了国家现行标准《室外排水设计规范》GB 50014、《石油化工给水排水管道设计规范》SH 3034、《城市工程管线综合规划规范》GB 50289的相关内容，并结合工程经验，对某些间距数值进行了一些调整。

管道设计和布置范文首先是管道设计的原则。

管道设计需要考虑多种因素，包括流体输送性质、工艺要求、管道布置条件、设备选择和维护方便度等。

在设计过程中，需要遵循以下原则：1.安全性原则：管道设计必须符合国家和行业标准，确保输送的流体在工艺条件下能够保持安全稳定的状态，杜绝泄露或爆炸等危险事故的发生。

2.经济性原则：在满足安全需求的同时，尽可能降低工程成本。

合理选择管道材料、降低管道阻力、减少管道长度等都是提高经济性的途径。

3.实用性原则：考虑到后期的设备维护和操作，管道设计应尽量简化，便于检修和维护。

同时，应考虑到管道使用的灵活性，以满足未来可能的扩展需求。

其次是管道布置的原则。

管道布置需要考虑的因素较多，包括场地条件、工艺要求、设备布局、易维护性等。

在进行布置时，需要遵循以下原则：1.空间优化：合理利用场地条件，最大限度地优化管道的布置，减少管道长度和弯头数量，降低维护成本，提高工程空间利用率。

2.流动性原则：管道布置应保证流体的顺畅流动，尽量减少管道的弯曲和阻力，避免因流体阻力过大而引起的能耗增加和流量减小。

3.安全性原则：管道布置需要考虑操作人员的安全，确保管道在操作过程中不会对人员造成伤害。

合理安排通道和标识管道，以提供操作员对管道运行状态的直观了解。

最后是管道设计和布置的方法。

在管道设计和布置时，可以采用以下方法：1.基础数据分析：收集和分析工程的基础数据，包括流体性质、工艺要求、设备布局等。

根据这些数据，初步确定管道的走向和规格。

2.三维设计软件：利用计算机辅助设计软件，进行三维管道设计和布置。

通过模拟流体输送过程，优化管道设计，减少弯头和阻力。

3.经验借鉴：借鉴类似工程的设计和布置经验，比如参考类似工程的设计图纸和施工方案，可以帮助提高设计和布置的质量。

总之，管道设计和布置是一项关键性工作，需要充分考虑安全性、经济性和实用性等因素。

通过合理选择管道材料、优化布置、使用计算机辅助设计等方法，可以提高工程的安全性和效率。

管道设计与布置知识点在工业生产中，管道设计和布置是非常重要的环节，它直接关系到工艺流程的顺利进行和设备的正常运行。

本文将介绍一些管道设计与布置的基本知识点，旨在帮助读者更好地了解和应用。

一、管道设计与布置的基本原则管道设计与布置的基本原则是确保良好的流体力学特性、安全可靠性和经济性。

具体包括以下几点：1. 流体力学特性：管道设计应保证流体在管道内的稳定流动，降低阻力，减少泵或风机的能耗。

要考虑管道的直径、内壁光滑度、流速等流体力学参数。

2. 安全可靠性：管道设计要符合国家相关标准和法规要求，保证设备、工艺和人员的安全。

要合理选择管材、管件和阀门，并进行严格的压力测试和质量控制。

3. 经济性：管道设计的成本应尽量控制在合理范围内，避免过度设计或低质量设计，同时考虑管道的使用寿命、维护成本和设备的效率。

二、管道设计与布置的基本步骤管道设计与布置的基本步骤包括以下几个方面：1. 确定需求：明确工艺要求、流量、压力、温度等参数，并根据需要选择合适的管材、管径和管件。

2. 绘制管道图：根据工艺流程和设备布局，绘制管道图，明确管道走向、长度和位置等。

3. 计算管道参数：根据流体力学理论，计算管道的阻力、流速和压降等参数，确定管道的尺寸和布置方式。

4. 选择管道材料：根据工艺要求和环境条件，选择合适的管道材料，如金属管、塑料管或复合管等。

5. 设计支撑和固定装置：考虑管道的重量、振动和热胀冷缩等因素，设计合适的支撑和固定装置，保证管道的稳定性和安全性。

6. 进行压力测试：在管道安装完成后，进行压力测试，检测管道的密封性和承压能力，确保管道的安全可靠性。

三、管道布置的注意事项在管道布置过程中，还需要注意以下几个方面：1. 管道走向：尽可能避免管道的交叉和交错，减少管道系统的复杂度，方便维护和管理。

2. 管道高度：管道的布置高度要考虑到操作、维护和安全因素，避免障碍物和人员的碰撞。

3. 管道保温：对于需要保温的管道，应选用合适的保温材料和保温方式，减少能源损耗，并确保流体在管道内的温度稳定。
