压力管道设计(工业管道,公用管道)

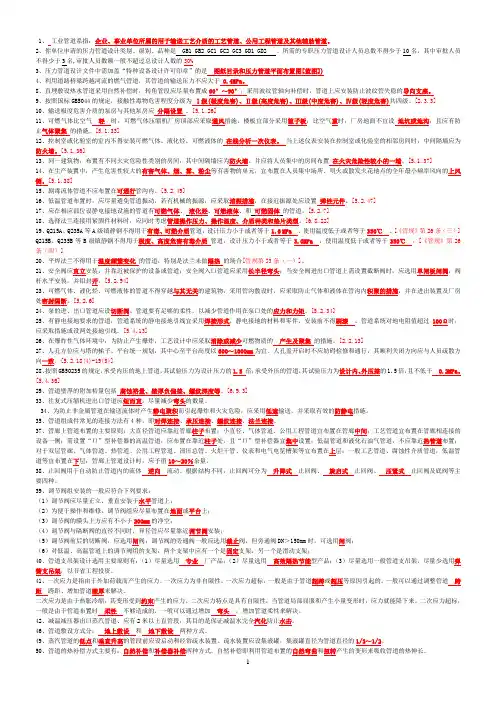

1、工业管道系指：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

2、你单位申请的压力管道设计类别、级别、品种是 GB1 GB2 GC1 GC2 GC3 GD1 GD2 。

所需的专职压力管道设计人员总数不得少于10名，其中审批人员不得少于3名,审批人员数额一般不超过总设计人数的30%3、压力管道设计文件中需加盖“特种设备设计许可印章”的是图纸目录和压力管道平面布置图[蓝图])4、利用道路桥梁跨越河流的燃气管道，其管道的输送压力不应大于0.4MPa。

8、直埋敷设热水管道采用自然补偿时，转角管段应尽量布置成60°～90°；采用波纹管轴向补偿时，管道上应安装防止波纹管失稳的导向支座。

9、按照国标GB5044的规定，接触性毒物危害程度分级为Ⅰ级(极度危害)、Ⅱ级(高度危害)、Ⅲ级(中度危害)、Ⅳ级(轻度危害)共四级。

[2.3.3]10、输送极度危害介质的泵房与其他泵房应分隔设置。

[5.1.26]11、可燃气体比空气轻时，可燃气体压缩机厂房顶部应采取通风措施，楼板宜部分采用篦子板；比空气重时，厂房地面不宜设地坑或地沟，且应有防止气体聚集的措施。

[5.1.33]12、控制室或化验室的室内不得安装可燃气体、液化烃、可燃液体的在线分析一次仪表。

当上述仪表安装在控制室或化验室的相邻房间时，中间隔墙应为防火墙。

[5.1.36]13、同一建筑物，布置有不同火灾危险性类别的房间，其中间隔墙应为防火墙。

并应将人员集中的房间布置在火灾危险性较小的一端。

[5.1.37]14、在生产装置中，产生危害性较大的有害气体、烟、雾、粉尘等有害物的单元，宜布置在人员集中场所、明火或散发火花地点的全年最小频率风向的上风侧。

[5.1.38]15、剧毒流体管道不应布置在可通行管沟内。

[5.2.49]16、低温管道布置时，应尽量避免管道振动，若有机械的振源，应采取消振措施，在接近振源处应设置弹性元件。

中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。

压力管道按其用途划分为工业管道、公用管道和长输管道。

压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。

基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

分级：分为GB1和GB2两级，GB1级为燃气管道。

GB2级为热力管道。

基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

3.2 燃气管道的设计（GB1）3.2.1 概述压力管道定义■ 利用一定的压力，用于输送气体或液体的管状设备，其范围规定为最高工作压力大于或等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

■ 压力管道系指《特种设备安全监察条例》限定范围内的管道，为一安全范畴，而不是一般意义上的承压管道。

■ 管道与设备的划分界限：管道与设备焊接连接的第一个环向焊缝、螺纹连接的第一个接头、法兰连接的第一个法兰密封面、专用连接件的第一个密封面。

压力管道分类及分级（TSG_R1001-2008压力容器压力管道设计许可规则附件B）压力管道共分为4大类，9级。

基本概念◆ GB类（公用管道的定义）指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。

城市或乡镇范围内输送工作压力大于或者等于0.1Mpa（表压）﹑公称直径大于25mm的城镇燃气管道及温度大于或者等于100℃的水及蒸汽的市政热力管道。

◆ 公用行业与公用管道公用行业：气源，热源；输配系统，应用。

城镇燃气行业包括：长输管道GA，公用管道GB1，工业管道GC。

城镇供热行业包括：公用管道GB2，工业管道GC，动力管道GD。

公用管道：是行业中输配系统的市政部分的压力管道。

GB1—城镇燃气管道。

GB2—城镇热力管道。

3.2.2 城镇燃气管道GB1城镇燃气管道设计常用标准、规范GB 50028—2006，城镇燃气设计规范使用范围■规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建城镇燃气工程设计。

·本规范不适用于城镇燃气门站以前的长距离输气管道工程。

·本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。

压力管道的概念及分类《监察规定》明确指出：压力管道是指在生产、生活中利用的可能引发燃爆或中毒等危险性较大的特种设备，它具体指具有以下属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火标准》及GBJ16《建筑设计防火标准》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有侵蚀性的或最高工作温度等于高于标准沸点的液体管道。

e、前四项规定的管道附属设施及其平安爱惜装置等。

注¶：GB5044标准将介质的毒性程度分为四级，其最高许诺浓度别离为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级） 10.0mg/m3。

注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类之外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。

其中，第e项中所述的“管道附属设施”是指压力管道体系中所用的管件（包括弯头、大小头、三通、管帽、增强管嘴、增强管接头、异径短节、螺纹短节、管箍、仪表管嘴、漏斗、快速接头等）、连接件（包括法兰、垫片、螺栓/螺母、限流孔板、盲板、法兰盖等）、管道设备（包括各类阀门、过滤器、疏水器、视镜等）、支撑件（包括各类类型的管道支吊架）和其它安装在压力管道上的设施。

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

1 范围1.1 GB/T 20801.1-2006 “压力管道规范－工业管道”规定了工业金属压力管道的基本安全要求。

GB/T 20801.1-2006系“压力管道规范－工业管道”的第1部分，规定了工业金属管道的适用范围和管道分级。

1.2本规范适用于工艺装置、辅助装置以及界区内公用工程所属的压力管道。

1.3 “压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。

公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性的液体承压管道亦可参照采用本规范，但不属于安全监察范围，且不列入管道分级。

1.4本规范未考虑对已投入使用的管道进行改造、检查、检验、 试验、维护和修理的适用性。

1.5本规范不适用范围如下：a) 公称压力PN420以上的管道；b) 发生事故时会导致放射性辐射的管道，如核工业装置的管道；c) 石油、天然气、地热等勘探和采掘装置的管道；d) 钢铁工业冶炼设备的管道；e) 电气、电讯的专用管道；f) 移动设备上的压力管道如汽车、轮船、飞机等；g) 城镇市政公用设施管道；h) 油气输送管道和油气田内部集输管道；i) 定型设备如泵、压缩机和其它输送或加工流体设备的内部管道以及设备的外接管口；j) 采暖通风专业的管道；k) 水电站的专用压力管道，如引水管、导水渠等；l) 火力发电厂汽水管道。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注年号的引用文件，其最新版本适用于本规范。

GBJ16－1987 建筑设计防火规范GB/T 20801.2－2006 压力管道规范－工业管道第2部分材料GB/T 20801.3－2006 压力管道规范－工业管道第3部分设计与计算GB/T 20801.4－2006 压力管道规范－工业管道第4部分制作与安装GB/T 20801.5－2006 压力管道规范－工业管道第5部分检验与试验GB/T 20801.6－2006 压力管道规范－工业管道第6部分安全防护GB 50160－1992 石油化工企业设计防火规范HG 20660－2000 压力容器中化学介质毒性危害和爆炸危险程度分级3 术语和定义3.1 管道 Piping用以输送、分配、混合、分离、排放、计量或截止流体流动的管道组成件总成。

管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类（级） (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。

一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。

另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。

两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。

工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。

目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。

下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。

2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。

流体的类别涉及火灾危险性、毒性和腐蚀性。

其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。

186℃的管道。

四、压力管道元件指用于连接或装配成管道的组成件。

包括管子、管件、阀门、法兰、以及密封件、紧固件、膨胀节、阻火器、安全保护装置等。

压力管道的定义及分类压力管道的定义及分类《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道：a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；b、输送GB50160·¸《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道；d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。

e、前四项规定的管道附属设施及其安全保护装置等。

注¶：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：极度危害（I级）：〈0.1mg/m3；高度危害（II级）：0.1mg/m3～1mg/m3；中度危害（III级）：1.0mg/m3～10.0mg/m3；轻度危害（IV级）〉10.0mg/m3。

注·：GB50160标准对可燃气体的火灾危险性分为甲、乙两类：甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）；乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积）注¸：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类：15︒C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；甲B类：甲A类以外的可燃液体，闪点＜28︒C；乙A类：闪点≥28︒C至≤45︒C的可燃液体；乙B类：闪点＞45︒C至＜60︒C的可燃液体；丙A类：闪点≥60︒C至≤120︒C的可燃液体；丙B类：闪点＞120︒C的可燃液体。

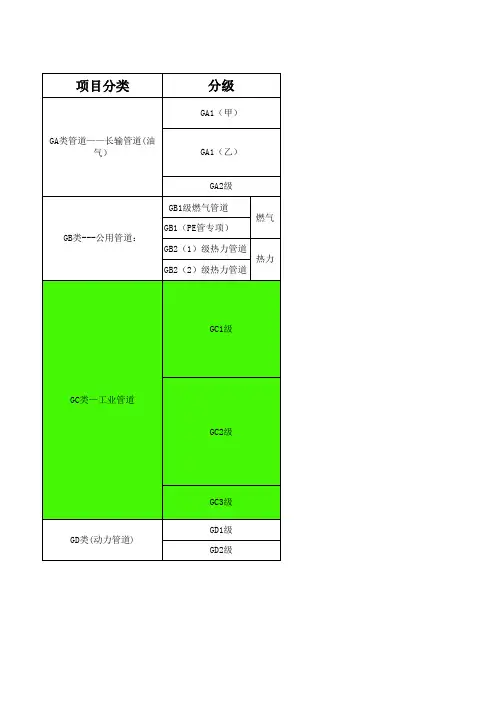

压力管道许可类别级别划分【实用版】目录一、压力管道许可类别及级别的划分1.GA 类：长输（油气）管道2.GB 类：公用管道3.GC 类：工业管道4.GD 类：火力发电厂用于输送蒸汽、汽水两相介质管道5.带压封堵许可划分：甲级和乙级6.压力管道现场防腐正文压力管道是指在生产、生活等领域中，用于输送各种流体介质的封闭管道。

为了确保压力管道的安全、可靠运行，我国制定了一系列相关法规和标准，其中包括压力管道安装许可类别和级别的划分。

根据 TSGD3001-2009《压力管道安装许可规则》，压力管道许可类别分为 GA 类、GB 类、GC 类、GD 类，另外还包括带压封堵许可划分和压力管道现场防腐。

GA 类为长输（油气）管道，主要负责输送有毒、可燃、易爆气体介质，设计压力 p1.6mpa 的管道；输送有毒、可燃、易爆液体介质，输送距离 200km 且管道直径 dn300mm 的管道；输送浆体介质，输送距离50km 且管道直径 dn150mm 的管道。

GA 类分为 GA1 级和 GA2 级，其中GA1 级向国家局申请，GA2 级向省质量技术监督局特种设备安全监察处申请。

GB 类为公用管道，主要指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道。

GB 类分为 GB1 级和 GB2 级，均向省质量技术监督局特种设备安全监察处申请。

GC 类为工业管道，指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

GC 类分为 GC1 级、GC2 级、GC3 级，其中 GC1 级向国家局申请，GC2 级和 GC3 级向省质量技术监督局特种设备安全监察处申请。

GD 类为火力发电厂用于输送蒸汽、汽水两相介质管道，分为 GD1 级和 GD2 级，均向省质量技术监督局特种设备安全监察处申请。

另外，压力管道带压封堵许可划分为甲级和乙级。

甲级许可适用于各种介质、压力、温度和直径的管道；乙级许可适用于介质为气体、液体、浆体，压力小于或等于 2.5MPa，温度小于或等于 350℃，直径小于或等于 1000mm 的管道。

一、单选题【本题型共40道题】1.管道穿过建筑物的楼板、房顶或墙面时，应加套管，套管内的空隙应密封。

套管的直径应大于管道隔热层的外径，并不得影响管道的热位移，管道上的焊缝不应在套管内，距离管端部应不小于150mm。

套管应高出楼板、房顶面（）mm。

A．200B．150C．100D．50正确答案：[D]用户答案：[D] 得分：2.502.工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

包括延伸出工厂边界线，但归属企业、事业单位所管辖的管道。

在TSG R1001-2008《压力容器压力管道设计许可规则》（简称设计规则）中，工业管道分为（）。

A．GA1、GA2 二级B．GB1、GB2二级C．GC1、GC2、GC3三级D．GD1、GD2二级正确答案：[C]用户答案：[C] 得分：2.503.在GB50316——2000《工业金属管道设计规范》（2008版）中，规定A1类流体管道的泄压装置的最大泄放压力不得超过（）。

A．设计压力B．设计压力的1.1倍C．工作压力D．工作压力的1.1倍正确答案：[B]用户答案：[B] 得分：2.504.工业管道设计时，为减少管道的热应力，常常需要对管道设置人工π形补偿器，为了对管道进行有效保护，如果受地形条件限制，不能将Π型补偿器布置在补偿段的中间位置上时，就应在补偿器两端对称布置两个导向支座，这样，就可以使管线伸缩均衡，不致弯曲。

导向支座与Π补偿器管端的距离，一般取管径的（）倍，以防止管道发生弯曲和径向偏移造成补偿器的破坏A．5倍B．10倍C．20倍D．30～40倍正确答案：[D]用户答案：[D] 得分：2.505.当泵的工作流量低于泵的额定流量的（）以上时，就会产生垂直于轴方向的径向推力，而且由于泵在低效率下运转，使入口部位的液温升高，蒸汽压增高，容易出现汽蚀。

为了预防发生这种情况，要设置确保泵在最低流量下正常运转的最小流量管线。

A．5%B．10%C．15%D．20%正确答案：[D]用户答案：[D] 得分：2.506.CJJ34-2010《城镇供热管网设计规范》规定, 对有生活热水负荷的热水供热系统，在按采暖热负荷进行中央调节时，应保证闭式供热系统在任何时候热力网供水温度不低于（）℃。

附件B压力管道类别、级别B1 GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1 GA1级符合下列条件之一的长输管道为GA1级：（1） 输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道;（2） 输送有毒、可燃、易爆气体介质，最高工作压力大于或者等于6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。

B1.2 GA2级GA1级以外的长输（油气）管道为GA2级。

B2 GB类（公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

B2.1 GB1级城镇燃气管道。

B2.2 GB2级城镇热力管道。

B3 GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

B3.1 GC1级符合下列条件之一的工业管道为GC1级：（1） 输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。

输送GB 50160—1999《石油化工企业设计防火规范》及GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；（3）输送液体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且谁温度大于或者等于400℃的管道。

B3.2 GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于B3.1规定的GC1级管道。

B3.3 GC3级输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度大于-20℃但是小于185℃的管道。
