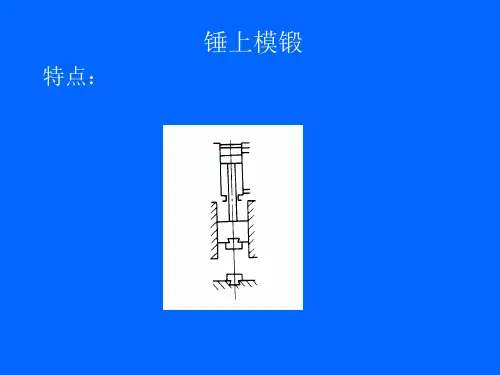

锻造工艺与模具设计-锤上模锻引言锤上模锻是一种传统的金属锻造工艺，它使用锤子和模具将金属加热至一定温度后进行锤击，使其塑性发生变化，并通过模具的形状来塑造金属的最终形态。
本文将介绍锤上模锻的工艺流程以及模具设计的要点和注意事项。
锤上模锻的工艺流程锤上模锻的工艺流程通常包括以下几个步骤：1.材料准备：选择适当的金属材料，并对其进行预处理，如去除表面氧化物、清除杂质等。
2.加热：将金属材料加热至适当的温度，以增加其塑性。
加热温度通常根据材料的种类和要求的锻造效果来确定。
3.锤击：在金属材料达到适当温度后，使用锤子对其进行锤击。
锤击力度和频率需根据材料的塑性和形状来调整，以达到锻造工件的要求。
4.模具设计：根据锻造工件的形状和尺寸要求，设计制作适用的模具。
模具应具有足够的强度和刚度，以承受锤击的力量，并能形成金属的预期形状。
5.成品处理：锻造完成后，对锻造工件进行必要的处理，如退火、淬火、表面处理等，以提高其性能和外观质量。
模具设计的要点和注意事项1. 模具材料的选择模具材料应具有足够的硬度和强度，以抵抗锤击力量的作用。
常用的模具材料有合金工具钢、高速钢等。
在选择模具材料时，还需要考虑其热膨胀系数和导热性能，以确保模具在高温条件下能保持形状稳定性。
2. 模具结构设计模具的结构设计应考虑到工件的形状和尺寸要求，以及锤击的力量和频率。
模具应具有足够的强度和刚度，以承受锤击的力量，并能准确地形成金属的预期形状。
同时，模具的结构应合理，方便装卸和调整，以提高生产效率。
3. 模具表面处理模具的表面处理对于形成工件的表面质量和精度非常重要。
常用的表面处理方法包括电火花加工、抛光、渗碳等。
表面处理可以改善模具的耐磨性和抗粘附性，以减少模具的磨损和延长使用寿命。
4. 模具的维护与保养模具在锤上模锻过程中会受到较大的冲击和热应力，因此需要定期进行维护和保养，以确保其性能和使用寿命。
维护和保养包括清洁、修复损坏、润滑等工作。

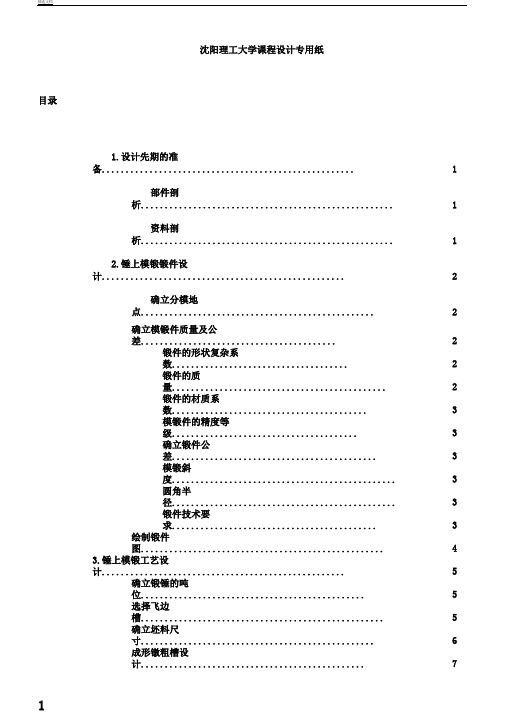

沈阳理工大学课程设计专用纸目录1.设计先期的准备 (1)部件剖析 (1)资料剖析 (1)2.锤上模锻锻件设计 (2)确立分模地点 (2)确立模锻件质量及公差 (2)锻件的形状复杂系数 (2)锻件的质量 (2)锻件的材质系数 (3)模锻件的精度等级 (3)确立锻件公差 (3)模锻斜度 (3)圆角半径 (3)锻件技术要求 (3)绘制锻件图 (4)3.锤上模锻工艺设计 (5)确立锻锤的吨位 (5)选择飞边槽 (5)确立坯料尺寸 (6)成形镦粗槽设计 (7)4.锻前加热,锻后冷却及热办理要求 (8)确立加热方式及铸造温度范围 (8)确立加热时间 (8)确立冷却方式 (8)确立热办理方式及要求 (8)确立清理工序 (9)确立查验工序 (9)5.锤用模锻设计 (10)终锻型槽设计 (10)热锻件图确立 (10)钳口尺寸设计 (10)型槽的布排 (11)模壁厚度确立 (11)模具构造设计 (11)查验角、燕尾和键槽尺寸确立 (12)楔铁尺寸及定位键尺寸 (12)模块尺寸 (12)I沈阳理工大学课程设计专用纸参照文件 (13)1.设计先期的准备 (1)部件剖析 (1)资料剖析 (1)2.锤上模锻锻件设计 (2)确立分模地点 (2)确立模锻件质量及公差 (2)锻件的形状复杂系数 (2)锻件的质量 (2)锻件的材质系数 (3)模锻件的精度等级 (3)确立锻件公差 (3)模锻斜度 (3)圆角半径 (3)锻件技术要求 (3)绘制锻件图 (4)3.锤上模锻工艺设计 (5)确立锻锤的吨位 (5)选择飞边槽 (5)确立坯料尺寸 (6)成形镦粗槽设计 (7)4.锻前加热,锻后冷却及热办理要求 (8)确立加热方式及铸造温度范围 (8)确立加热时间 (8)确立冷却方式 (8)确立热办理方式及要求 (8)确立清理查验、工序 (9)5.锤用模锻设计 (10)终锻型槽设计 (10)热锻件图确立 (10)钳口尺寸设计 (10)型槽的布排 (11)模壁厚度确立 (11)模具构造设计 (11)查验角、燕尾和键槽尺寸确立 (12)楔铁尺寸及定位键尺寸 (12)模块尺寸 (12)参照文件 (13)II沈阳理工大学课程设计专用纸设计先期的准备部件剖析该部件为圆饼类锻件，图，图。
塑性成形工艺第十一章锤上模锻工艺及模具设计锤上模锻工艺是一种常见的金属塑性成形工艺，通过锤击和挤压金属材料，使其在锻模的作用下得到塑性变形，从而得到所需形状和尺寸的零件。
本文将从锤上模锻工艺及模具设计两个方面进行详细介绍。

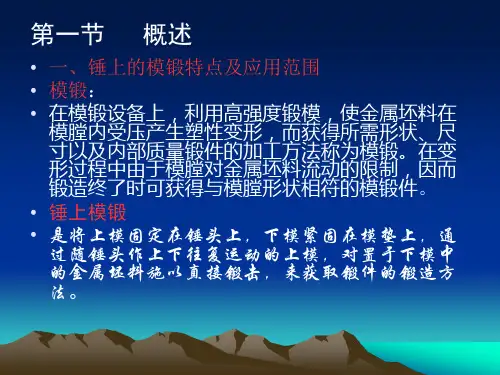

一、锤上模锻工艺锤上模锻工艺是将预热好的金属坯料放置于模具中，通过锤击和挤压使其在模具的作用下得到塑性变形，从而得到所需形状和尺寸的零件。
具体的工艺流程如下：1.材料选择：根据零件的要求选择合适的金属材料，并对其进行预热处理，以提高其塑性和可锻性。
2.模具设计：根据零件的形状和尺寸要求，设计和制造适用的锻模。
3.预热坯料：将金属坯料放入预热炉中对其进行预热处理，使其达到适合锻造的温度。
4.放料：将预热好的金属坯料取出，放置于模具中。
5.锤击和挤压：用锤子对金属坯料进行锤击和挤压，使其在模具的作用下得到塑性变形，并逐渐冷却固化。
6.去毛刺：在锻造后对零件进行去除表面的毛刺处理。
7.检验和整形：对锻造后的零件进行质量检验，如尺寸、表面质量等，并进行修整和整形。
二、模具设计模具是实现锤上模锻工艺的重要工具，合理的模具设计能够保证锻件的形状和质量。
以下是模具设计的一些要点：1.模具材料：模具需要具有足够的硬度和耐磨性，常用的模具材料有合金工具钢、合金炉电极材料等。
2.模具结构：模具应具有足够的强度和刚度，能够承受锻造过程中的冲击和挤压力。
模具的结构应尽可能简单，易于制造和安装。
3.模具尺寸：模具的尺寸应根据零件的形状和尺寸要求进行合理确定。
模具的开裂数量和形式、上、下模的高度和准确度等都需要进行细致的计算和设计。
4.模具润滑：模具表面应涂抹适当的润滑剂，以减小模具与金属之间的摩擦力，提高成形性能。
5.模具冷却：模具内部应设置冷却装置，以保持模具在工作过程中的合适温度，减少模具磨损和延长使用寿命。
总之，锤上模锻工艺及模具设计是塑性成形工艺中的重要环节。
通过合理的工艺流程和模具设计，可以获得形状和尺寸精确的零件，并满足各种机械零件的使用要求。
摘要锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压(锻造与冲压)的两大组成部分之一。
锻造生产是机械制造工业中提供机械零件毛坯的主要加工方法之一。
通过锻造，不仅可以得到机械零件的形状，而且能改善金属内部组织，提高金属的机械性能和物理性能。
一般对受力大、要求高的重要机械零件，大多采用锻造生产方法制造。
如汽轮发电机轴、转子、叶轮、叶片、护环、大型水压机立柱、高压缸、轧钢机轧辊、内燃机曲轴、连杆、齿轮、轴承、以及国防工业方面的火炮等重要零件，均采用锻造生产。
国内部分企业已配备检测仪表和测试技术，采用计算机控制数据处理的现代自动化超声波探伤检测系统，采用各种专用的自动超声波探伤系统，完成各种质量体系的认证等。
高速重载齿轮锻件产品的关键生产技术不断被攻克，并在此基础上实现了产业化生产。
在引进国外先进生产技术和关键设备的基础上，中国已能自己设计和制造高速重载齿轮锻件的生产装备，这些装备已接近国际先进水平，技术和装备水平的提升有力的促进了国内锻造行业的发展。
关键词：锻造；制造；生产装备；行业ABSTRACTThis paper is based on the machinery design and machinersoftware to conduct the part modeling which was designed well, and then conduct assembly design which the parts was built, get the corresponding assembly model, finally conduct movement simulation to the corresponding assembly model. first of all, design the main parts institutional model of the sewing machine, secondly use the drawing software to conduct the part modeling which was designed well, and then conduct assembly design which the parts was builty principle and the 3d drawing software and related knowledge and theory, by collecting relevant data of sewing machine and reading the related literature books and referring to the sewing machine in the tailor shop, first of all, design the main parts institutional model of the sewing machine, finally conduct movement simulation to the corresponding assembly model. ing machine and reading the related literature books and referring to the sewing machine in the tailor shop.At present, part of the processing of domestic have begun to close to the machine tool, but also need to clamp the workpiece, that is to say, although the technology has been greatly improved but his nature has not changed much, on the flip side, because of his skill therefore, tool holder part can clamp the tool also needs our staff to develop.first of all, and then conduct assembly design which the parts was built, get the corr.Key Words: sewing machine, part modeling,assembly design, movement simulation目录摘要 (1)目录 (2)1 绪论 (4)1.1 模具的意义 (4)1.2 各种模具的分类和占有量 (5)2 零件结构及工艺性分析 (5)2.1 材料分析 (5)2.2 结构工艺分析 (6)3 锻件图的设计 (7)3.1 分模面在选择 (7)3.2 锻件公差及余量的确定 (8)3.2.1锻件公差及余量的分析 (8)3.2.2模锻件的公差的确定 (10)3.3 圆角半径及模锻斜度的选择 (12)3.3.1圆角半径的确定 (12)3.3.2模锻斜度的选择 (13)3.4 冲孔连皮的设计 (14)3.5 技术要求 (15)3.6 锻件图 (15)4模锻模镗的设计 (15)4.1 终锻模膛设计 (16)4.1.1热锻件图 (16)4.1.2飞边槽的选择 (17)4.1.3钳口的设计 (18)5模锻变形工步选择 (19)6坯料尺寸的计算 (20)6.1 长轴类锻件坯料尺寸的计算 (20)7 制坯模镗的设计 (22)7.1 制坯工步的选择拔长加开式滚压 (22)7.1.1 拔长模膛设计 (22)7.1.2滚压模镗设计 (24)8 设备吨位的选择 (25)9 锻模结构设计 (26)9.1模膛的布排 (26)9.2 错移力的平衡与锁扣 (27)9.2.1 模块的设计 (27)9.2.2 锁扣的设计 (27)9.3 锻模材料 (28)10 模锻后续工序 (28)10.1加热方式及锻造温度的选择 (28)10.2 锻件的切边与校正 (28)10.3 锻模的冷却与热处理 (28)10.3.1 锻模的冷却 (28)10.3.2 锻模的热处理 (29)10.4 锻件的表面清理 (29)10.5 锻件的质量检验 (30)结论 (30)参考文献 (31)致谢 (32)1 绪论利用模具使坯料变形后获得锻件的锻造方法为模锻。

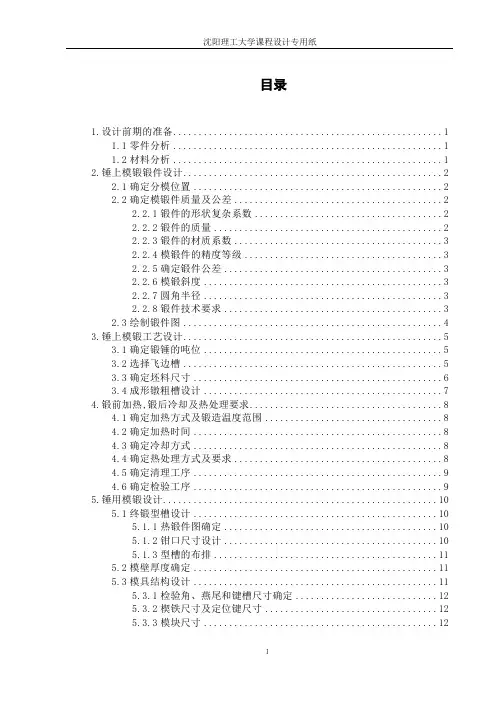

目录1.设计前期的准备 (1)1.1零件分析 (1)1.2材料分析 (1)2.锤上模锻锻件设计 (2)2.1确定分模位置 (2)2.2确定模锻件质量及公差 (2)2.2.1锻件的形状复杂系数 (2)2.2.2锻件的质量 (2)2.2.3锻件的材质系数 (3)2.2.4模锻件的精度等级 (3)2.2.5确定锻件公差 (3)2.2.6模锻斜度 (3)2.2.7圆角半径 (3)2.2.8锻件技术要求 (3)2.3绘制锻件图 (4)3.锤上模锻工艺设计 (5)3.1确定锻锤的吨位 (5)3.2选择飞边槽 (5)3.3确定坯料尺寸 (6)3.4成形镦粗槽设计 (7)4.锻前加热,锻后冷却及热处理要求 (8)4.1确定加热方式及锻造温度范围 (8)4.2确定加热时间 (8)4.3确定冷却方式 (8)4.4确定热处理方式及要求 (8)4.5确定清理工序 (9)4.6确定检验工序 (9)5.锤用模锻设计 (10)5.1终锻型槽设计 (10)5.1.1热锻件图确定 (10)5.1.2钳口尺寸设计 (10)5.1.3型槽的布排 (11)5.2模壁厚度确定 (11)5.3模具结构设计 (11)5.3.1检验角、燕尾和键槽尺寸确定 (12)5.3.2楔铁尺寸及定位键尺寸 (12)5.3.3模块尺寸 (12)参考文献 (13)1.设计前期的准备 (1)1.1零件分析 (1)1.2材料分析 (1)2.锤上模锻锻件设计 (2)2.1确定分模位置 (2)2.2确定模锻件质量及公差 (2)2.2.1锻件的形状复杂系数 (2)2.2.2锻件的质量 (2)2.2.3锻件的材质系数 (3)2.2.4模锻件的精度等级 (3)2.2.5确定锻件公差 (3)2.2.6模锻斜度 (3)2.2.7圆角半径 (3)2.2.8锻件技术要求 (3)2.3绘制锻件图 (4)3.锤上模锻工艺设计 (5)3.1确定锻锤的吨位 (5)3.2选择飞边槽 (5)3.3确定坯料尺寸 (6)3.4成形镦粗槽设计 (7)4.锻前加热,锻后冷却及热处理要求 (8)4.1确定加热方式及锻造温度范围 (8)4.2确定加热时间 (8)4.3确定冷却方式 (8)4.4确定热处理方式及要求 (8)4.5确定清理检验、工序 (9)5.锤用模锻设计 (10)5.1终锻型槽设计 (10)5.1.1热锻件图确定 (10)5.1.2钳口尺寸设计 (10)5.1.3型槽的布排 (11)5.2模壁厚度确定 (11)5.3模具结构设计 (11)5.3.1检验角、燕尾和键槽尺寸确定 (12)5.3.2楔铁尺寸及定位键尺寸 (12)5.3.3模块尺寸 (12)参考文献 (13)1.设计前期的准备1.1零件分析该零件为圆饼类锻件，图1.1，图1.2。
目录任务书 (1)1 零件分析及工艺方案确定 (2)1.1 零件分析 (2)1.2 工艺方案的确定 (2)2 锤上模锻件设计 (3)2.1 选择分模面 (3)2.2 确定模锻件加工余量及公差 (3)2.3 确定锻件模锻斜度 (4)2.4 确定锻件圆角半径 (4)2.5 确定锻件冲孔连皮 (5)2.6 确定模锻件的技术要求 (5)2.7 绘制锻件图及计算锻件基本数据 (5)3 锤上模锻工艺设计 (5)3.1 确定模锻锤的吨位 (5)3.1.1 经验—理论公式 (5)3.1.2 经验公式 (6)3.2 选择飞边槽 (6)3.3 绘制计算毛坯图 (7)3.4 计算繁重系数，选择制坯工步 (8)3.5 确定坯料尺寸 (9)3.5.1 根据公式拔长加滚挤联合制坯 (9)3.5.2 坯料长度 (9)4 锻前加热锻后冷却及热处理要求的确定 (9)4.1 确定加热方式，及锻造温度范围 (9)4.2 确定加热时间 (9)4.3 确定冷却方式及规范 (10)4.4 确定锻后热处理方式及要求 (10)5 锤用锻模设计 (10)5.1 终锻形槽设计 (10)5.1.1 热锻件图的设计 (10)5.1.2 钳口 (10)5.2.2 坎长c值得的确定 (12)5.2.3 型槽宽度B值的确定 (12)5.3 滚挤型槽尺寸的确定 (13)5.4 锻模结构设计 (13)6 确定模具材料及热处理的要求 (14)7 模锻工艺流程确定 (14)8 参考文献 (15)锻模课程设计任务书学院材料科学与工程学院专业材料成型及控制工程学生姓名学号设计题目摇臂任务要求：设计批量：大批量。
设计精度：普通级。
供选设备：模锻锤。
设计原图：摇臂进度安排：天数设计内容1零件分析1模锻件设计1锻件图绘制1模锻工艺设计1锻模设计2绘制锻模装配图1整理说明书、绘制工艺卡2答辩指导老师（签字）：年月日学院院长（签字）：年月日设计要求：锤锻模装配图一张。
冷锻件图一张。
模锻工艺卡片一张。
设计说明书一份。
所有图形用AutoCAD软件输出、任务书用Word输出。
1 零件分析及工艺方案确定1.1 零件分析对零件的整体形状尺寸，表面粗糙度进行分析，此零件的材料为45号钢，材料性能稳定。
1.2 工艺方案的确定根据上述分析，结合生产批量要求，生产设备，制模能力等进行全面分析，初步确定出模锻设计步骤：1.选用设备类型：模锻锤；2.采用模锻形式：开始模锻：3.确定变形工步。

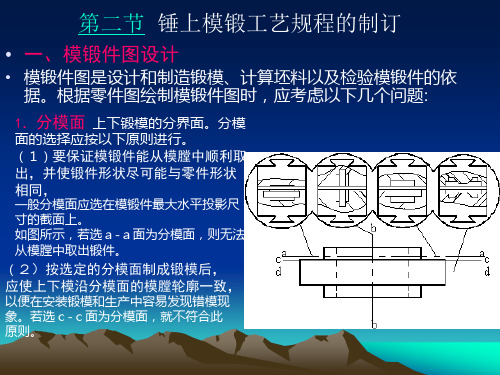

2 锤上模锻件设计2.1 选择分模面确定分模面位置最基本的原则是保证锻件形状尽可能与零件形状相同。
使锻件容易从锻模型槽中取出，因此锻件的侧表面不得有内凹的形状，并且使模膛的宽度大而深度小。
锻件分模位置应选在具有最大水平投影尺寸的位置上。
应使飞边能切除干净，不至产生飞刺。
对金属流线有要求的锻件，应保证锻件有最好的纤维分布。
因为此制件是头部较大的长轴类锻件，不宜直线分模，为保证尖角处能充满，应以折线分模，其具体分模位置见下图[2]。
2.2 确定模锻件加工余量及公差1．初步确定锻件重量及尺寸：估算锻件质量为3.82KG 。
锻件为45号钢。
材质系数为M1。
计算锻件外包容体质量b G =[64×60×（260+57.5+30）]×7.85≈10.48㎏；所以根据公式b d G G S /==3.82/10.48≈0.364。
查资料[1]得锻件形状复杂在0.32～0.63之间，形状复杂程度为一般，级别为Ⅱ级.初查表GB12362-2003 锻件水平方向余量：2～2.5mm高度方向余量2～2.5mm内孔余量：2.5mm 。
全部取2.5mm 。
根据锻件形状计算锻件体积：V=3318.3072×34-1134.11×34＋10386.89×36-4596.35×36+52.5×（260-57.5-30）×25=457153.39mm 3锻件质量: v G d ρ==7.9×103×457153.39=3.61kg.2.计算锻件的形状复杂系数:b d G G S /=[1] (2.1)b G ─ 锻件外包容体质量；d G ─ 锻件质量；计算锻件外包容体质量b G =[64×60×（260+57.5+30）]×7.9≈10.48㎏；所以根据公式b d G G S /==3.6/10.48≈0.343。
查资料[1]得锻件形状复杂在0.32～0.63之间，形状复杂程度为一般，级别为Ⅱ级。
3.选择锻件材质系数M ：查资料[2]材质系数分为2级，M1为最高含碳量小于0.65％的碳钢或合金元素总含量小于30％的合金纲，此锻件的材料为45号钢，所以材质系数为M1级。
锻件的机械加工余量的确定与锻件形状的复杂程度、成品零件的精度要求、锻件的材质、模锻的设备、工艺条件、热处理的变形量、校正的难易程度、机械加工的工序设计等许多因素有关，不能笼统的说多大的余量最适合。
机械加工余量也并不是越小越好，为了将锻件的脱碳层和表面的细小裂纹去掉，留有一定的加工余量是有必要的。
模锻件公差代表模锻件要求达到的精度。
就尺寸而言，是锻件工程尺寸允许的偏差值。
对公称尺寸所允许的增大值叫做正公差，对公称尺寸允许的减小值叫做负偏差。
钢质模锻件公差在GB/T12362—1990中已有规定。
主要的公差项目有：长度、宽度、高度公差；错差；残留飞边公差；厚度公差；表面缺陷；直线度；平面度公差；中心距公差等。
由上考虑锻件精度等要求查表GB12362-2003确定锻件锻件机械加工余量与公差，在在水平方向单边余量为2.5mm，高度方向锻件的单边余量为2.5mm，锻件的内径单边余量为2.5mm. 水平方向锻件公差为-3.2+2.1 -1.1在高度方向锻件的公差为-2.2+1.5 -0.7；锻件的内径公差为-2.2+1.5 -0.7。
[1]2.3 确定锻件模锻斜度为便于模锻件从型槽中取出，必须将型槽壁做成一定的斜度，称为模锻斜度或出模角。
为了使锻件容易从模膛中取出，一般锻件均有脱模斜度或脱模角,它分为外斜度和内斜度，常常内斜度比外斜度大2~3 度。
查有关手册确定型槽的外斜度为7°，内斜度为10°。
2.4 确定锻件圆角半径锻件上的圆角可使金属容易充满模膛，起模方便和延长模具使用寿命。
圆角半径太小会使锻模在热处理或使用中产生裂纹或压塌变形，在锻件上也容易产生折纹。
同时为了加工方便同一锻件圆角的选取要与铣刀相配。
为了使金属易于流动和充满型槽，提高锻件质量并延长锻模寿命，模锻件上的所有转接出都用圆弧连接。
r=余量+零件相应处圆角半径或倒角锻件上内圆角半径R应比外圆角半径r大，一般取R=（2～3）r所以外圆角半径r为3mm，内圆角半径为R=（2～3）r，所以内圆角半径为6mm.2.5 确定锻件冲孔连皮模锻不能锻出透孔，只能锻出盲孔而在分模面处留有连皮，在随后的冲孔工序中在将其冲掉。
由于冲小孔会使冲头部分极易压塌受损，所以零件上直径小于25mm的孔不能锻出。
冲孔连皮有三种：平底、斜底、带仓连皮。
模锻不能直接锻出透孔，因此在设计热锻件图时必须在孔内保留一层连皮，然后在切边压力机上切除掉。
考虑到加工及经济效益的影响，采用平底连皮，其具体形状尺寸见图2-2[3]。
连皮厚度S=0.45√(d-0.25h-5) +0.6√h (mm)=7.16mm式中：d 锻件内孔直径；锻件内孔深度h =41mm.连皮上的圆角半径R1，因锻模成形过程中金属流动激烈，应比同尺寸压凹件内圆角半径R 大一些，可按R1=R+0.1h+2 （mm ）2.6 确定模锻件的技术要求1.未注明的模锻斜度为7°，内斜度为10°；2.未注明的圆角半径为R3；3.允许的残留量和残留飞边错移量为1.2mm ；4.允许的表面缺陷深度为：5.锻后热处理的方法及硬度要求：调质6.表面清理方法：为便于检查淬火裂纹，采用酸洗；2.7 绘制锻件图及计算锻件基本数据冷热锻件图见锻件图的画法。
利用CAD 求出锻件的基本数据如下：锻件在平面上的投影面积分F 为19021.mm 2; 锻件的周边长度周L 为792.15mm ；锻件的体积V =457153.39mm 3；锻件的长度L 为347.5mm;3 锤上模锻工艺设计3.1 确定模锻锤的吨位3.1.1 经验—理论公式1.根据锻件折算直径和终锻温度下的强度极限确定[3](1) 根据推倒，锻件单位流动压力计算δ）件D p k 005.01(2.9-=； (3.1.1)(2) 锻件体积由下式确定： 均件件h D V 24/π=； (3.1.2)此处省略NNNNNNNN 字需要完整版请联系QQ 九九八七二一八四。
钳口夹钳口尺寸主要依据夹钳料头的直径而定。
应保证夹料钳子能被自由的操作，在调头锻造时能防止下锻件的相邻端部。
有表查得钳口的尺寸值：钳口宽度 B=100mm h=50mm 150=R mm钳口的长度值可按模膛排布而定。
钳口颈尺寸的确定：选取其参数值尺寸：钳口颈高度a 和宽度b 分别为：2.5mm 和8mm 钳口颈尺寸： L ≥ 0.5S 0其中S 0－模壁最小厚度。
终锻型槽是按热锻件图加工和检验的，摇臂的材料为45钢，考虑收缩率为1.5%，各尺寸等比例放大即为热锻件图（见下图热锻件图）热锻件图5.2 拔长型槽尺寸的确定拔长型槽的主要作用是使批表局部截面积减小，长度增加，还兼有清除氧化皮的作用，拔长型槽的位置在模块边缘，有坎部，仓部和钳口三部分组成。
