8选1数据选择器74LS151简介74LS151是一种典型的集成电路数据选择器，为互补输出的8选1数据选择器，它有3个地址输入端CBA，可选择D0～D7 ８个数据源，具有两个互补输出端，同相输出端Ｙ和反相输出端Ｗ。
74LS151引脚图选择控制端（地址端）为C～A，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Y，G为使能端，低电平有效。
（1）使能端G＝1时，不论C～A状态如何，均无输出（Y＝0，W＝1），多路开关被禁止。
（2）使能端G＝0时，多路开关正常工作，根据地址码C、B、A的状态选择D0～D7中某一个通道的数据输送到输出端Y。
如：CBA＝000，则选择D0数据到输出端，即Y＝D0。
如：CBA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。
74LS151功能表数据选择器的应用数据选择器除实现有选择的传送数据外，还有其他用途，下面介绍几种典型应用。
（1）逻辑函数产生器从74LS151的逻辑图可以看出，当使能端G=0时，Y是C、B、A和输入数据D0～D7的与或函数。
式中mi是C、B、A构成的最小项。
显然。
当Di＝１时，其对应的最小项mi在与或表达式中出现，当Di＝0时，对应的最小项就不出现。
利用这一点，不难实现组合逻辑函数。
已知逻辑函数，利用数据选择器构成函数产生器的过程是，将函数变换成最小项表达式，根据最小项表达式确定各数据输入端的二元常量。
将数据选择器的地址信号C、B、A作为函数的输入变量，数据输入D0～D7，作为控制信号，控制各最小项在输出逻辑函数中是否出现，使能端Ｇ始终保持低电平，这样8选1数据选择器就成为一个3变量的函数产生器。
例1 试用8选1数据选择器74LS151产生逻辑函数解：把式变换成最小项表达式：显然D3、D5、D6、D7，都应该等于１，而式中没有出现的最小项m0，m1，m2，m4的控制变量D0、D1、D2、D4都应该等于０，由此可画出该逻辑函数产生器的逻辑图：、例2 试用与上例相同的8选1数据选择器产生从表中可以看出，凡使L值为1的那些最小项，其控制变量应该等于１，即D1、D2、D4、D7等于１（对应XYZ：001、010、100、111），其他控制变量均等于０。
数电课后答案解析康华光第五版（完整）第⼀章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的⼆进制数0101101001．1．4⼀周期性数字波形如图题所⽰，试计算：（1）周期；（2）频率；（3）占空⽐例MSB LSB0 1 2 11 12 （ms）解：因为图题所⽰为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空⽐为⾼电平脉冲宽度与周期的百分⽐，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列⼗进制数转换为⼆进制数，⼋进制数和⼗六进制数（要求转换误差不⼤于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4⼆进制代码1.4.1将下列⼗进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试⽤⼗六进制写书下列字符繁荣ASCⅡ码的表⽰：P28（1）+ （2）@ （3）you (4)43解：⾸先查出每个字符所对应的⼆进制表⽰的ASCⅡ码，然后将⼆进制码转换为⼗六进制数表⽰。
（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的⼗六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的⼗六紧张数分别为34,331.6逻辑函数及其表⽰⽅法1.6.1在图题1. 6.1中，已知输⼊信号A，B`的波形，画出各门电路输出L的波形。
解: (a)为与⾮， (b)为同或⾮，即异或第⼆章逻辑代数习题解答2.1.1 ⽤真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。
题1.1 完成下面的数值转换：（1）将二进制数转换成等效的十进制数、八进制数、十六进制数。
①（0011101）2②（11011.110）2③（110110111）2解：①（0011101）2 =1×24+ 1×23+ 1×22+ 1×20=(29)10（0011101）2 =(0 011 101)2= (35)8（0011101）2 =(0001 1101)2= (1D)16②(27.75)10，(33.6)8，(1B.C)16；③(439)10，(667)8，(1B7)16；（2）将十进制数转换成等效的二进制数（小数点后取4位）、八进制数及十六进制数。
①（89）②（1800）10③（23.45）1010解得到：①(1011001)2，(131)8，(59)16；②(11100001000) 2，(3410) 8，(708) 16③(10111.0111) 2，(27.31) 8，(17.7) 16；（3）求出下列各式的值。
①（54.2）16=（）10 ②（127）8=（）16 ③（3AB6）16=（）4解①(84.125)10；②(57)16；③(3222312)4；题1.2 写出5位自然二进制码和格雷码。
题1.3 用余3码表示下列各数①（8）10 ②（7）10 ③（3）10解（1）1011；（2）1010；（3）0110题1.4 直接写出下面函数的对偶函数和反函数。
()()Y AB C D E C'=++()()Y AB A C C D E ''=+++ (())Y A B C D E '''=++++()Y A B C A B C '''=++解(1)(())(())(2)()(())()(())(3)(())(())(4)D D D D Y A B C D E C Y A B C D E C Y A B A C C D E Y A B AC C D E Y A BC DE Y A B C D E Y ABC A B C Y A B C A B C'''''''=+++=+++''''''''=+++=+++''''''''''=='''''''=+++=+++，，，，题1.5 证明下面的恒等式相等 ()()()()()()()()AB C B ABC A BC ABC AB B A B A BBC AD A B B D A C C D A C B D B D AB BC ''+=++''++=++=++++'''+++=+1、(AB+C)B=AB+BC=AB ( C+C')+ ( A+A')BC=ABC +ABC'+ABC + A'BC= ABC+ABC'+ A'BC 2、AB'+B+A'B=A+B+A'B=A+B+B=A+B3、左=BC+AD ， 对偶式为(B+C)(A+D)=AB+AC+BD+CD 右=(A+B)(B+D) (A+C)(C+D)，对偶式为： AB+AC+BD+CD 对偶式相等，推得左=右。

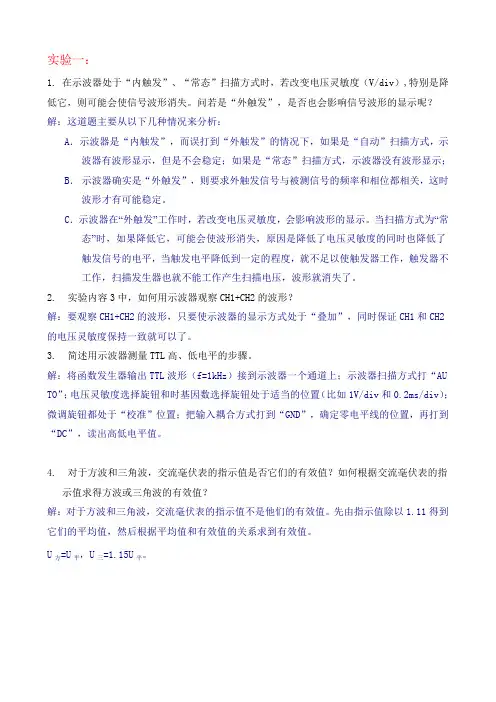

实验一、常用电子仪器的使用（实验一）一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。
数字电子技术实验报告实验一门电路逻辑功能及测试 (1)实验二数据选择器与应用 (4)实验三触发器及其应用 (8)实验四计数器及其应用 (11)实验五数码管显示控制电路设计 (17)实验六交通信号控制电路 (19)实验七汽车尾灯电路设计 (25)班级：08030801学号：2008301787 2008301949姓名：纪敏于潇实验一门电路逻辑功能及测试一、实验目的：1.加深了解TTL逻辑门电路的参数意义。
2.掌握各种TTL门电路的逻辑功能。
3.掌握验证逻辑门电路功能的方法。
4.掌握空闲输入端的处理方法。
二、实验设备：THD—4数字电路实验箱，数字双踪示波器，函数信号发射器，74LS00二输入端四与非门，导线若干。
三、实验步骤及内容：1.测试门电路逻辑功能。
选用双四输入与非门74LS00一只，按图接线，将输入电平按表置位，测输出电平用与非门实现与逻辑、或逻辑和异或逻辑。
用74LS00实现与逻辑。
用74LS00实现或逻辑。
用74LS00实现异或逻辑。
2.按实验要求画出逻辑图，记录实验结果。
3.实验数据与结果将74LS00二输入端输入信号分别设为信号A 、B用74LS00实现与逻辑1A B A B =∙逻辑电路如下： 12374LS00AN45674LS00ANA BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：1、 用74LS00实现或逻辑11A B A B A B +=∙=∙∙∙逻辑电路如下12374LS00AN45674LS00AN910874LS00ANcU1A BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：2、用74LS00实现异或逻辑⊕=+=∙=∙A B AB BA AB BA ABB ABA逻辑电路如下：A端输入TTL门信号，B端输入高电平，输出波形如下：A端输入TTL门信号，B端输入低电平，输出波形如下：实验二数据选择器及其应用一、实验目的1.通过实验的方法学习数据选择器的电路结构和特点。
一、TTL测试1.主要参数有哪些？测试参数的意义何在？2.怎样测量与非门输出的高低电平？高低电平的取值范围？3.测量Iil或Iolm时电流档不能用，怎么办？4.在扇出系数测试电路中电位器和220欧电阻有什么用？为什么要使Uo=0.4V,此系数计算结果若为23.9，取多少？二、组合逻辑电路1、组合逻辑电路与时序逻辑电路的区别有哪些/?2、设计组合逻辑电路的步骤。
3、设计半加器、全加器、比较器、点灯控制等逻辑电路。
三、译码器1、什么是译码器？本实验用的74LS38和CC4511有什么区别？2、怎样用138和74LS20设计全加器？步骤？3、怎么用138设计反码器？4、描述数码管种类、结构？5、设计编码到译码显示的电路显示2014。
四、选择器1、介绍四选一和八选一选择器的逻辑功能。
2、怎样用选择器实现逻辑函数或功能电路？3、设计全加器或三人表决器。
五、触发器1、画出用与非门构成基本QS触发器电路图。
2、叙述J-K触发器功能，填功能表。
3、描述T,T’触发器，CP-SQ脉冲关系。
六、计数器1、怎样用D触发器构成四位数的二进制异步加法器、？讲解其工作原理，注意哪些事项？2、讲述用74LS192构成二位十进制计数器电路。
3、用192构成任意进制计数器，讲解原理。
七、抢答器1.讲述抢答器工作原理2.锁存电路怎样锁存，主持人怎样控制清零和宣布抢答开始？3.此实验原理电路存在哪些缺点和不足，怎样改进？4.抢答器灵敏度与哪些因素有关？怎样分析影响。
八、数电常识1、TTL逻辑门引脚规则。
2、TTL电源的范围3、怎样使用集成块4、数字电路故障原因通常有哪些？5、边沿怎样产生的？能否用逻辑开关产生？6、脉冲信号与函数波信号的区别？7、TTL逻辑门输入端悬空相当于什么电平？8、怎样由与非门变非门？9、本学期数字电路接触了哪些集成块？10、TTL集成电路使用规则？数电实验答案一、TTL测试：1、主要参数有：（1）导通电源电流Iccl与截止电源电流Icch，它们的大小标志着与非门在静态情况下的功耗大小；（2）低电平输入电流Iil与高电平输入电流Iih，它的大小关系到前级门的灌电流负载能力；（3）扇出系数No，它的大小是指门电路能驱动同类门的个数；（4）电压传输特性，通过电压传输特性可知道与非门的一些重要参数，如输出高电平，输出低电平，关门电平，开门电平，阀值电平及抗干扰容限等；（5）平均传输延迟时间tpd，衡量电路开关速度。
数电课后习题答案(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2思考题与习题思考题与习题第一章【1-1】（1）（1101）2= （13）10（2）（10111）2=（23）10 （3）（110011）2=（51）10 （4）（）2=（）10【1-2】（1）（35）10=（100011）2 （2）（168）10 =（）2 （3）（）10=（）2 （4）（199）10=（）2【1-3】（1）(1011011682)()55()AD ==（2）(11682)1()715()CD == （3）(011682)36()1435()D == （4）(11682)157()527()==【1-4】答：数字逻辑变量能取“1”，“0”值。
它们不代表数量关系，而是代表两种状态，高低电平.【1-5】答：数字逻辑系统中有“与”，“或”，“非”三种基本运算，“与”指只有决定事件发生的所有的条件都成立，结果才会发生，只要其中有一个条件不成立，结果都不会发生. “与“指只要所有的条件中有一个条件成立，结果就会发生，除非所有的条件都不成立，结果才不会发生. ”非“指条件成立，结果不成立。
条件不成立，结果反而成立。
【1-6】答：逻辑函数：指用与，或，非，等运算符号表示函数中各个变量之间逻辑关系的代数式子。
将由真值表写出逻辑函数表达式的方法： 1.在真值表中挑选出所有使函数值为1的变量的取值组合。
2.将每一个选出的变量取值组合对应写成一个由各变量相与的乘积项，在此过程中，如果某变量取值为1，该变量以原变量的形式出现在乘积项中，如果某变量取值为0，则该变量以反变量的形式出现在乘积项中。
3.将所有写出的乘积项相或，即可得到该函数的表达式。
【1-7】答：在n 输入量的逻辑函数中，若m 为包含n 个因式的乘积项，而且这n 个输入变量均以原变量或反变量的形式在m 中出现且仅出现一次，这m 称为该n 变量的一个最小项。
数字电⼦技术基础实验-8选1数据选择器74LS1518选1数据选择器74LS151简介74LS151是⼀种典型的集成电路数据选择器，为互补输出的8选1数据选择器，它有3个地址输⼊端CBA，可选择D0～D7 ８个数据源，具有两个互补输出端，同相输出端Ｙ和反相输出端Ｗ。
74LS151引脚图选择控制端（地址端）为C～A，按⼆进制译码，从8个输⼊数据D0～D7中，选择⼀个需要的数据送到输出端Y，G为使能端，低电平有效。
（1）使能端G＝1时，不论C～A状态如何，均⽆输出（Y＝0，W＝1），多路开关被禁⽌。
（2）使能端G＝0时，多路开关正常⼯作，根据地址码C、B、A的状态选择D0～D7中某⼀个通道的数据输送到输出端Y。
如：CBA＝000，则选择D0数据到输出端，即Y＝D0。
如：CBA＝001，则选择D1数据到输出端,即Y＝D1，其余类推。
74LS151功能表数据选择器的应⽤数据选择器除实现有选择的传送数据外，还有其他⽤途，下⾯介绍⼏种典型应⽤。
（1）逻辑函数产⽣器从74LS151的逻辑图可以看出，当使能端G=0时，Y是C、B、A和输⼊数据D0～D7的与或函数。
式中mi是C、B、A构成的最⼩项。
显然。
当Di＝１时，其对应的最⼩项mi在与或表达式中出现，当Di＝0时，对应的最⼩项就不出现。
利⽤这⼀点，不难实现组合逻辑函数。
已知逻辑函数，利⽤数据选择器构成函数产⽣器的过程是，将函数变换成最⼩项表达式，根据最⼩项表达式确定各数据输⼊端的⼆元常量。
将数据选择器的地址信号C、B、A作为函数的输⼊变量，数据输⼊D0～D7，作为控制信号，控制各最⼩项在输出逻辑函数中是否出现，使能端Ｇ始终保持低电平，这样8选1数据选择器就成为⼀个3变量的函数产⽣器。
例1 试⽤8选1数据选择器74LS151产⽣逻辑函数解：把式变换成最⼩项表达式：显然D3、D5、D6、D7，都应该等于１，⽽式中没有出现的最⼩项m0，m1，m2，m4的控制变量D0、D1、D2、D4都应该等于０，由此可画出该逻辑函数产⽣器的逻辑图：、例2 试⽤与上例相同的8选1数据选择器产⽣从表中可以看出，凡使L值为1的那些最⼩项，其控制变量应该等于１，即D1、D2、D4、D7等于１（对应XYZ：001、010、100、111），其他控制变量均等于０。
第1章 数字电路基础知识1 电子电路主要分为两类：一类是电子电路主要分为两类：一类是 模拟电路 ，另一类是，另一类是 数字电路 。
2 模拟电路处理的是模拟电路处理的是 模拟信号 ，而数字电路处理的是，而数字电路处理的是 数字信号 。
3 晶体管（即半导体三极管）的工作状态有三种：晶体管（即半导体三极管）的工作状态有三种：截止截止、 放大和 饱和。
在模拟电路中，晶体管主要工作在体管主要工作在 放大状态 。
4 在数字电路中，晶体管工作在在数字电路中，晶体管工作在 截止与 饱和状态，也称为状态，也称为 “开关”状态。
状态。
5 模拟信号是一种模拟信号是一种大小随时间连续变化大小随时间连续变化的电压或电流，数字信号是一种的电压或电流，数字信号是一种突变突变的电压和电流。
6 模拟信号的电压或电流的大小是模拟信号的电压或电流的大小是随时间连续缓慢变化的随时间连续缓慢变化的，而数字信号的特点是“保持”（一段时间内维持低电压或高电压）和“段时间内维持低电压或高电压）和“突变突变”（低电压与高电压的转换瞬间完成）。
7 在数字电路中常将0~1v 范围的电压称为范围的电压称为低电平低电平，用，用““0”来表示；将3~5v 范围的电压称为高电平，用，用““1”来表示。
来表示。
介绍了数字电路的发展状况和数字电路的一些应用领域，并将数字电路和模拟电路进行了比较，让读者了解两者的区别，以利于后面数字电路的学习。
以利于后面数字电路的学习。
第2章 门电路1 基本门电路有基本门电路有与门与门、或门、非门三种。
三种。
2 与门电路的特点是：只有输入端都为只有输入端都为 高电平 时，输出端才会输出高电平；只要有一个输入端为“0”，输出端就会输出输出端就会输出 低电平 。
与门的逻辑表达式是与门的逻辑表达式是 Y A B =· 。
3 或门电路的特点是：只要有一个输入端为只要有一个输入端为 高电平 ，输出端就会输出高电平。
只有输入端都为 低电平 时，输出端才会输出低电平。
《数字电子技术实践》练习题参考答案说明：本参考答案并不是唯一答案或不一定是最好答案，仅供参考。
单元 1 数字电路基础知识 边学边练1.11、 （1）12位，每位数需要一个4位BCD 码。
（2）0001 0100 01112、（1）最大为FFFH ；最小为000H 。
（2）为4096。
3、(1) 5(2) 000C7H (3) 000F9H 边学边练1.2指示灯用L 表示，亮为1，不亮为0；驾驶员到位与否用D 表示，到位为1，不到位为0；安全带扣环用B 表示，扣上为1，未扣为0；点火开关用S 表示，闭合为1，断开为0。
逻辑表达式：S B D L真值表综合练习1、 C B A D B A C B A F ⋅⋅+⋅⋅+⋅⋅=2、DC BD A H D C B A D C B A D C B A D C B A G DC B AD C A B A F DC B A E ⋅⋅+⋅=⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=⋅⋅⋅+⋅⋅+⋅=⋅⋅⋅=3、设逻辑变量A 、B 、C 、D 分别表示占有40%、30%、20%、10%股份的四个股东，各变量取值为1表示该股东投赞成票；F 表示表决结果，F =1表示表决通过。
F =AB +AC +BCD4、设A 、B 开关接至上方为1，接至下方为0；F 灯亮为1，灯灭为0。
F =A ⊙B5、设10kW 、15kW 、25kW 三台用电设备分别为A 、B 、C ，设15kW 和25kW 两台发电机组分别为Y 和Z ，且均用“0”表示不工作，用“1”表示工作。
CAB Z B A B A Y ⋅=⋅=6、 真值表逻辑函数式为：F =A +BD +BC7、输入为余3码，用A 、B 、C 、D 表示，输出为8421BCD 码，用Y 0、Y 1、Y 2、Y 3表示。
DC A B A Y C BD C B D B Y DC Y DY ⋅⋅+⋅=⋅+⋅⋅+⋅=⊕==32108、设红、绿、黄灯分别用A 、B 、C 表示，灯亮时为1，灯灭时为0；输出用F 表示，灯正常工作时为0，灯出现故障时为1。
