10KV避雷器技术规范书

技术规范专用部分110kV、10kV金属氧化物避雷器目录表1 货物需求及供货范围一览表 (1)表2：必备的备品备件、专用工具和仪器仪表供货表 (1)表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (1)1图纸资料提交单位 (2)2使用条件与技术参数要求 (2)2.1使用条件 (2)2.2技术参数 (3)10K V避雷器的额定值和特征参数如下： (4)2.3技术参数补充 (5)3技术偏差表 (6)附录A销售及运行业绩表 (7)附录B最终用户的使用情况证明 (7)附录C投标人提供的试验检测报告表 (8)附录D投标人提供的鉴定证书表 (8)表1 货物需求及供货范围一览表表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。

表4 卖方提交的须经确认的图纸资料及其接收单位2 使用条件与技术参数要求2.1使用条件表5 使用条件表2.2 技术参数110kV交流系统用无间隙金属氧化物避雷器基本参数10kV避雷器的额定值和特征参数如下：2.3 技术参数补充除满足技术规范书的基本参数要求外，卖方还应如实填写下列的技术参数补充表。

表6 技术参数补充表3 技术偏差表投标人提供的设备技术参数应与本招标书规定的要求一致，如不填写技术偏差表则视为完全满足本招标书的要求。

如有偏差投标人应如实、认真的填写技术偏差表。

表7 技术偏差表附录A 销售及运行业绩表附录B 最终用户的使用情况证明注：使用情况证明需有投运前后的测试数据附录C 投标人提供的试验检测报告表附录D 投标人提供的鉴定证书表。

中华人民共和国电力行业标准进口交流无间隙金属氧化物避雷器技术规范DL/T613—1997Specification and technical requirementfor import AC gapless metal oxide surge arresters中华人民共和国电力工业部1997-05-19批准1997-10-01实施前言本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB087—95计划)。

本规范是根据我国电力系统运行条件，按国际标准IEC99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。

由于国家标准GB11032—89《交流无间隙金属氧化物避雷器》与IEC99—4标准对中性点非直接接地系统中避雷器的规定有所不同，增加了制订本规范的难度。

在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验，体现其先进性与实用性，为引进产品提供了较全面的技术要求。

本规范由电力工业部避雷器标准化技术委员会提出并负责起草。

主要起草人：舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。

1范围本规范规定了进口交流无间隙金属氧化物避雷器的技术要求，并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。

本规范适用于3kV～500kV交流电网进口无间隙金属氧化物避雷器的技术谈判，并给出应遵循的基本要求，以及一般情况下的推荐值，个别地区的特殊使用条件应由订货单位向外商及制造部门提出，本规范不作规定。

2引用标准下列标准包含的条文，通过在本规范中引用而构成为本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB156—93标准电压GB311.1—83高压输变电设备的绝缘配合GB2900.12—89电工名词术语避雷器GB/T5582—93高压电力设备外绝缘污秽等级GB11032—89交流无间隙金属氧化物避雷器IEC71(93)绝缘配合IEC99—4(91)交流无间隙金属氧化物避雷器3名词术语、符号定义名词术语、符号定义与所引用的标准一致。

10kV配电线路防雷改造技术摘要：配电线路是电力系统中靠近用户的一级，在当前主网输电线路足够坚强的情况下，配电线路的供电可靠性很大程度上决定了居民的用电体验。

由于配电线路自身绝缘水平较低等原因，雷击跳闸已成为影响其供电可靠性的主要原因。

在10kV配电线路的事故中，雷害是主要的因素，提高耐雷水平、降低闪络、提高供电可靠性，保证10kV配电线路的正常运行，对人们的正常生活具有重要的意义。

基于此，本文在分析10kV配电线路发生雷击现象主要原因的基础上，提出了经济、实用的改造方案。

关键词：10kV配电线路；防雷改造；技术引言电力系统在运行环节中容易受到自然现象干扰，10kV配电线路也会受到自然环境因素的影响，其原因是供电线路多为直接同外界环境接触的设备，在雷雨天气受到潮湿气候影响和雷击影响的概率增大，轻则导致线路运行出现故障，重则会产生重大安全事故，造成严重经济损失。

据统计10kV配电线路雷害事故主要是架空绝缘导线雷击断线和感应雷过电压使线路绝缘子表面空气击穿而闪络。

线路一旦出现停电事故，对城乡居民正常生活、生产造成不利影响，因此，对10kV配电设备的防雷应予以充分重视。

1 10kV配电线路防雷工作的重要性在进行10kV配电线路防雷设计的过程中，相关设计人员还需要秉承一定的原则更加规范和有序地开展日常的工作。

在实际工作的过程中，相关工作人员要加强对设计规范和设计标准的了解，结合现场实际情况，科学合理地进行防雷的设计。

从整体上看，在对配电线路进行防雷设计时，需要遵循的原则主要分为以下两个方面：首先，在实际设计的过程中，要防止雷击导线，相关设计人员可以设置一些避雷线，保护导线不直接受到雷击。

假如导线直接被雷击的话，那么会使得线路中的电压急剧升高，线路电压越高，在一定程度上则提高了危险和故障发生的概率，所以要防止导线直接遭到雷击。

其次，在进行防雷设计时，还要防止线路的中断。

随着人们生活水平的不断提高，对于电能的需求和要求在不断地增加，并且在一些大型企业生产活动中也离不开电能，假如供电线路出现中断，则会给人们和企业带来较大的损失，所以要尽量防止出现线路中断。

第五包10kV配电用、额定电压17kV交流无间隙金属氧化物避雷器专用技术规范书1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2 投标人须仔细阅读包括本技术规范(通用部分和专用部分)在内的招标文件阐述的全部条款。

投标人提供的避雷器应符合招标文件所规定的要求，投标人也可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的偏差”为标题的专门章节加以详细描述。

1.1.3 本招标文件技术规范提出了对避雷器的技术参数、性能、结构、试验等方面的技术要求。

1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出偏差，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在项目单位技术偏差表(见表6)中列出。

如果没有不一致的地方，必须在项目单位技术偏差表(见表6)中写明为“无偏差”。

1.1.6 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

1.2 投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。

1.2.1 满足对投标人的资格要求的近年内相对应电压等级设备的销售记录及相应的最终用户的使用情况证明。

10kV架空线路避雷器的使用发布时间：2021-04-28T10:55:07.483Z 来源：《电力设备》2020年第33期作者：李瑞奇李凡[导读] 摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。

（国网渭南供电公司陕西渭南 714000）摘要：当前，随着我国飞速发展，社会经济水平逐步提高，电力需求逐步增加，供电可靠性日益突出。

在春季和秋季，架空配电线经常因雷击而跳闸和断开。

因此在配置配电架空线时必须采取良好的防雷措施。

根据工作线路的实际配置，完善防雷配置措施，可以有效控制配电线路的雷击跳闸次数，避免因雷电影响而损坏10kV架空配电线路，确保日常电力的供应以及人员安全。

关键词：配电网；架空线路；10kV；防雷措施近年来，由于雷击引起的配电线路跳闸数量增加，这不仅导致设备损坏不能正常工作，而且降低了供电可靠性。

架空配电线路中的雷击一直威胁着配网运行安全，为减少配电线路中的雷击故障，相关人员还必须采取相关措施，以确保供电线路的正常运行。

1雷电对配电线路的影响配网线路的安装方法通常是高架水泥杆。

使用的大多数电线是JKLYJ型绝缘电线和LGJ型螺旋线的一部分。

当前的防雷措施是在杆顶横担上安装避雷器。

大多数配电线路位于平原、丘陵和一般高山上。

当春季和秋季发生雷电时，配网线路设备会受到雷电、雷击和断开连接的干扰。

根据最近的雷电位置统计，雷电点主要位于绝缘体、电线等中，其中绝缘体占一部分。

在正常情况下，放电间隙是在架空线上设置的，但是，如果塔架直接受到雷击，则线路可能会跳闸，并且供电可能会中断。

雷电击中线路时，主要影响配电线路的物理状况和输电线路的安全。

由于电磁效应、机械效应和热效应，当线路被雷击时，热电缆附近的材料特性会发生变化，从而对线路运行造成隐患。

2 10kV架空配电线路中的两种雷电过电压类型2.1感应雷电过电压感应雷电过电压意味着，当雷击周围的地面时，由于配电线导体的电磁感应会产生较大的过电压。

中华人民共和国电力行业标准进口交流无间隙金属氧化物避雷器技术规范DL/T613—1997Specification and technical requirementfor import AC gapless metal oxide surge arresters中华人民共和国电力工业部1997-05-19批准1997-10-01实施前言本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB 087—95计划)。

本规范是根据我国电力系统运行条件，按国际标准IEC 99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。

由于国家标准GB 11032—89《交流无间隙金属氧化物避雷器》与IEC 99—4标准对中性点非直接接地系统中避雷器的规定有所不同，增加了制订本规范的难度。

在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验，体现其先进性与实用性，为引进产品提供了较全面的技术要求。

本规范由电力工业部避雷器标准化技术委员会提出并负责起草。

主要起草人：舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。

1 范围本规范规定了进口交流无间隙金属氧化物避雷器的技术要求，并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。

本规范适用于3kV～500kV交流电网进口无间隙金属氧化物避雷器的技术谈判，并给出应遵循的基本要求，以及一般情况下的推荐值，个别地区的特殊使用条件应由订货单位向外商及制造部门提出，本规范不作规定。

2 引用标准下列标准包含的条文，通过在本规范中引用而构成为本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB 156—93 标准电压GB —83 高压输变电设备的绝缘配合GB —89 电工名词术语避雷器GB/T 5582—93 高压电力设备外绝缘污秽等级GB 11032—89 交流无间隙金属氧化物避雷器IEC 71(93) 绝缘配合IEC 99—4(91) 交流无间隙金属氧化物避雷器3 名词术语、符号定义名词术语、符号定义与所引用的标准一致。

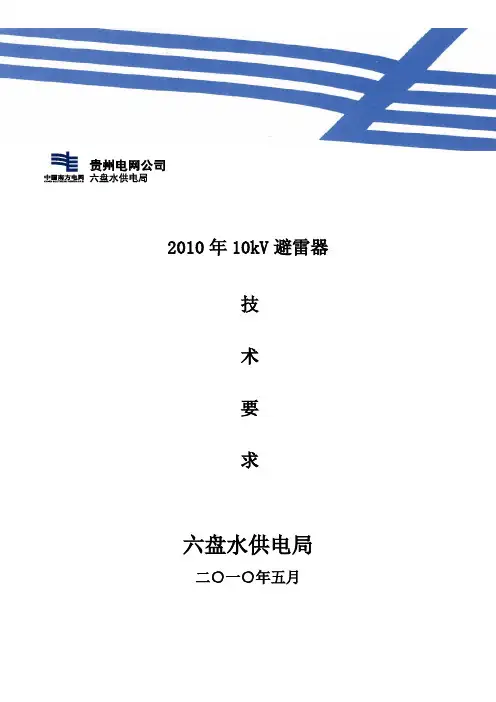

2010年10kV避雷器技术要求六盘水供电局二○一○年五月技术要求一、必需满足标准符合《中国南方电网公司企业标准—110kV及以下配电网装备技术导则》的要求。

符合《贵州电网公司设备技术准则》的要求。

满足DL/T 804《交流电力系统金属氧化锌避雷器使用导则》的要求。

二、使用环境条件（一）、使用环境海拔高度：2000米环境温度:最高气温：+45℃最热月平均气温：+30℃最高年平均气温：+20℃最低气温：-10℃最大日温差：20K覆冰厚度：20MM月平均最高相对湿度（25℃）：90%地震裂度8级以下污秽等级:Ⅳ级（二）、系统运行条件系统额定频率：50H Z系统标称电压：10K V系统最高运行电压(U M)：17K V三、技术参数额定电压：17K V系统标称电压：10K V持续运行电压：13.6K V1M A参考电压(不小于)：25K V直流参考电压下漏流(不大于)(ΜA)：30陡坡冲击电流(不大于)(K V)：57.5雷电冲击残压：50 K V操作冲击残压(不大于)(K V)：42.52M S方波通流容量(电流A、18次)：1204/10ΜS冲击电流(K A)：65四、技术要求避雷器作为保护电气设备之用，必须满足被保护设备的绝缘水平和配合裕度避雷器本体和支撑件的最小公称爬电比距不小于25MM/K V避雷器应考虑系统单相接地引起的工频电压升高，并留有一定的裕度。

每相避雷器的单元阀片应具有相同的特性，而均压电容器的电容值应具有良好的均压特性避雷器应装设压力释放装置。

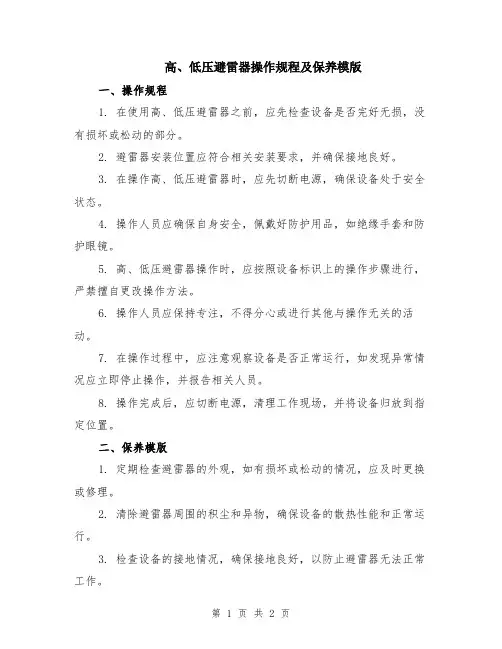

高、低压避雷器操作规程及保养模版
一、操作规程
1. 在使用高、低压避雷器之前，应先检查设备是否完好无损，没有损坏或松动的部分。

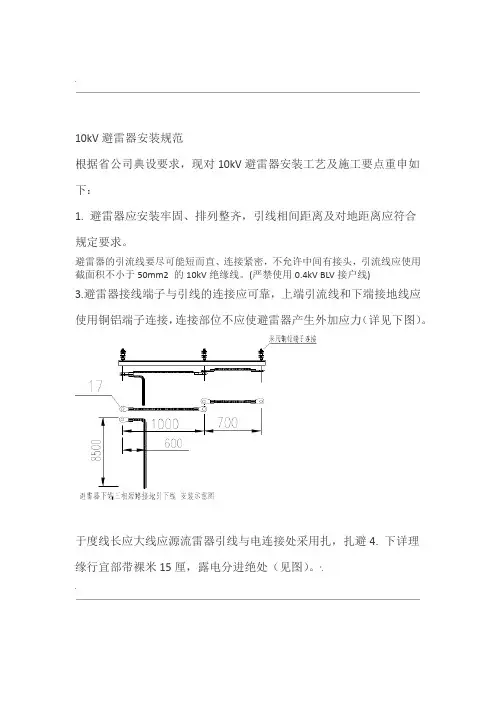

2. 避雷器安装位置应符合相关安装要求，并确保接地良好。

3. 在操作高、低压避雷器时，应先切断电源，确保设备处于安全状态。

4. 操作人员应确保自身安全，佩戴好防护用品，如绝缘手套和防护眼镜。

5. 高、低压避雷器操作时，应按照设备标识上的操作步骤进行，严禁擅自更改操作方法。

6. 操作人员应保持专注，不得分心或进行其他与操作无关的活动。

7. 在操作过程中，应注意观察设备是否正常运行，如发现异常情况应立即停止操作，并报告相关人员。

8. 操作完成后，应切断电源，清理工作现场，并将设备归放到指定位置。

二、保养模版
1. 定期检查避雷器的外观，如有损坏或松动的情况，应及时更换或修理。

2. 清除避雷器周围的积尘和异物，确保设备的散热性能和正常运行。

3. 检查设备的接地情况，确保接地良好，以防止避雷器无法正常工作。

4. 检查避雷器的连接线路和开关，确保连接牢固，不会出现短路或断路的情况。

5. 每年进行一次避雷器的全面检查，包括内部的电气性能和外观的完好程度。

6. 维护避雷器的记录，包括保养时间、保养人员和保养内容等，以备后续查阅和参考。

以上是关于高、低压避雷器的操作规程及保养模版，希望对您有所帮助。

HY1.5W-0.28~0.8kV主要要技术参数使用场所低压产品型号HY1.5W-0.28/1.3 HY1.5W-0.5/2.6 HY1.5W-0.8/3.9 额定电压有效值（kV）0.28 0.5 0.8系统标称电压有效值（kV）0.22 0.38 0.66持续运行电压有效值（kV ）0.24 0.42 0.72直流（U1mA）参考电压不小于（kV）0.6 1.2 1.8最大残压峰值（kV）陡波冲击电流下- - - 雷电冲击电流下 1.3 2.6 3.9 操作冲击电流下- - -2000μ s方波通流容量(A) 50 50 504/10μs冲击电流峰值(kA) 25 25 250. 75直流参考电压下最大泄漏电流50 50 50(μA)HY5WS-3~6kV主要要技术参数使用场所配电（S）产品型号HY5WS-3.8/15 H Y5WS-5/15 H Y5WS-7.6/30 HY5WS-10/30 额定电压有效值（kV） 3.8 5 7.6 10系统标称电压有效值（kV） 3 3 6 6持续运行电压有效值（kV ） 2 4 4 4直流（U1mA）参考电压不小于（kV）7.5 7.5 15 15最大残压峰值（kV ） 陡波冲击电流下17.3 17.3 34.6 34.6 雷电冲击电流下15 15 30 30 操作冲击电流下12.8 12.8 25.6 25.6 2000μs 方波通流容量(A) 75 75 75 75 4/10μs 冲击电流峰值(kA) 40 40 40 40 0.75直流参考电压下最大泄漏电流(μA)50505050HY5WZ-3~6kV主要要技术参数使用场所 电 站（Z ）产品型号HY5WZ-3.8/13.5 H Y5WZ-5/13.5 H Y5WZ-7.6/27 HY5WZ-10/27额定电压有效值（kV ）3.8 5 7.6 10 系统标称电压有效值（kV ） 3 3 6 6 持续运行电压有效值（kV ） 2 4 4 8 直流（U1mA ）参考电压不小于（kV ） 7.2 7.2 14.4 14.4 最大残压峰值陡波冲击电流下15.515.53131（kV）雷电冲13.5 13.5 27 27击电流下操作冲11.5 11.5 23 23击电流下2000μs方波通流容量(A) 150 150 150 150 4/10μs冲击电流峰值(kA) 40 40 40 400.75直流参考电压下最大泄漏电流50 50 50 50 (μA)HY5W-10kV主要要技术参数HY5WZ-10kV主要要技术参数使用场所电站（Z）产品型号HY5WZ-12.7/45HY5WZ-16.5/45HY5WZ-17/45额定电压有效值（kV）12.7 16.5 17系统标称电压有效值（kV）10 10 10持续运行电压有效值（kV ） 6.6 12.7 13.6 直流（U1mA）参考电压不小于（kV）24 24 24最大残压峰值（kV）陡波冲击电流下51.8 51.8 51.8 雷电冲击电流下45 45 45操作冲击电流下38.3 38.3 38.3 2000μ s方波通流容量(A) 150 150 1504/10μs冲击电流峰值(kA) 40 40 400.75直流参考电压下最大泄漏电流50 50 50(μA)HY5WR-10kV使用场所电容器（R）产品型号HY5WR-12.7/45 H Y5WR-16.5/45 H Y5WR-17/45额定电压有效值（kV）12.7 16.5 17 系统标称电压有效值（kV）10 10 10 持续运行电压有效值（kV ） 6.6 12.7 13.6 直流（U1mA）参考电压不小于（kV）23.0 23.0 24最大残压峰值（kV）陡波冲击电流下- - - 雷电冲击电流下45.0 45.0 45.0 操作冲击电流下35.0 35.0 35.02000μ s方波通流容量(A) 400 400 4004/10μs冲击电流峰值(kA) 65 65 650.75直流参考电压下最大泄漏电流(μA)50 50 50HY5WZ-35kV主要要技术参数使用场所电站（Z）产品型号HY5WZ-42/134HY5WZ-51/134HY5WZ-52.7/134HY5WZ-54/134额定电压有效值（kV）42 51 52.7 54系统标称电压有效值（kV）35 35 3535持续运行电压有23 40.8 40.8 4效值（kV ） 1直流（U1mA）参考电压不小于（kV）73 73 73 73最大残压峰值（kV）陡波冲击电流下154 154 154 154雷电冲击电流下134 134 134 134操作冲击电流下114 114 114 1142000μ s方波通流容量(A)150 150 150 150 4/10μs冲击电流峰值(kA)65 65 65 65 0.75直流参考电压下最大泄漏电流(μA)50 50 50 50HYW-66kV主要要技术参数使用场所电站（Z）产品型号HY5W-75/215HY5W-90/224HY10W-75/223HY10W-75/230HY10W-75/250HY10W-90/224HY10W-90/232HY10W-90/235额定电压有效值（kV）75 90 75 75 75 90 90 90 系统标称电压有效值（kV）66 66 66 66 66 66 66 66 持续运行电压有60 72.5 60 60 60 72.5 72.5 72.5HY10W-110kV主要要技术参数使用场所电站（Z）产品型号HY10W-100/260 H Y10W-102/266 H Y10W-108/281 额定电压有效值（kV）100 102 108系统标称电压有效值（kV）110 110 110持续运行电压有效值（kV ）78 79.6 84直流（U1mA）参考电压不小于（kV）145 148 157最大残压峰值（kV）陡波冲击电流下291 297 315雷电冲击电流260 266 281下操作冲击电流221 226 239下2000μ s方波通流容量(A) 600 600 600 4/10μs冲击电流峰值(kA) 100 100 1000.75直流参考电压下最大泄漏电50 50 50 流(μA)HY5CX-35kV主要要技术参数使用场所线路（X）产品型号 HY5CX-42/120HY5CX-42/150 额定电压有效值（kV）42 42 系统标称电压有效值（kV）35 35 持续运行电压有效值（kV ）33.6 33.6 直流（U1mA）参考电压不小于（kV）65 65最大残压峰值（kV）陡波冲击电流下140 140 雷电冲击电流下120 150 操作冲击电流下100 1002000μs方波通流容量(A) 250 250 4/10μs冲击电流峰值(kA) 65 65 0.75直流参考电压下最大泄漏电流(μA) 50 50HY10CX-110kV。
