110kV交流无间隙金属氧化物避雷器技术规范书

技术规范专用部分110kV、10kV金属氧化物避雷器目录表1 货物需求及供货范围一览表 (1)表2：必备的备品备件、专用工具和仪器仪表供货表 (1)表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (1)1图纸资料提交单位 (2)2使用条件与技术参数要求 (2)2.1使用条件 (2)2.2技术参数 (3)10K V避雷器的额定值和特征参数如下： (4)2.3技术参数补充 (5)3技术偏差表 (6)附录A销售及运行业绩表 (7)附录B最终用户的使用情况证明 (7)附录C投标人提供的试验检测报告表 (8)附录D投标人提供的鉴定证书表 (8)表1 货物需求及供货范围一览表表3：推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。

表4 卖方提交的须经确认的图纸资料及其接收单位2 使用条件与技术参数要求2.1使用条件表5 使用条件表2.2 技术参数110kV交流系统用无间隙金属氧化物避雷器基本参数10kV避雷器的额定值和特征参数如下：2.3 技术参数补充除满足技术规范书的基本参数要求外，卖方还应如实填写下列的技术参数补充表。

表6 技术参数补充表3 技术偏差表投标人提供的设备技术参数应与本招标书规定的要求一致，如不填写技术偏差表则视为完全满足本招标书的要求。

如有偏差投标人应如实、认真的填写技术偏差表。

表7 技术偏差表附录A 销售及运行业绩表附录B 最终用户的使用情况证明注：使用情况证明需有投运前后的测试数据附录C 投标人提供的试验检测报告表附录D 投标人提供的鉴定证书表。

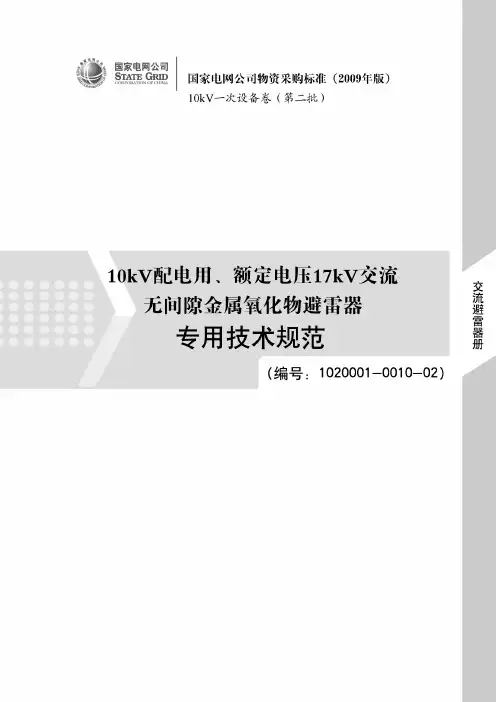

10kV配电用、额定电压17kV交流无间隙金属氧化物避雷器专用技术规范目次1标准技术参数 ·············································································································································2项目需求部分 ·············································································································································2.1货物需求及供货范围一览表 ·······················································································································2.2必需的备品备件、专用工具和仪器仪表供货表 ·····························································································2.3图纸资料提交单位 ····································································································································2.4工程概况 ·················································································································································2.5使用条件 ·················································································································································2.6项目单位技术偏差表 ·································································································································3投标人响应部分··········································································································································3.1投标人技术偏差表 ····································································································································3.2销售及运行业绩表 ····································································································································3.3主要组部件材料表 ····································································································································3.4推荐的备品备件、专用工具和仪器仪表供货表 ·····························································································3.5最终用户的使用情况证明···························································································································3.6投标人提供的试验检测报告表 ····················································································································3.7投标人提供的鉴定证书表···························································································································10kV配电用、额定电压17kV交流无间隙金属氧化物避雷器专用技术规范1标准技术参数投标人应认真逐项填写金属氧化物避雷器标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

110kV交流无间隙金属氧化物避雷器技术规范书1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的避雷器应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.1.3本招标文件技术规范提出了对避雷器的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

如果没有不一致的地方，必须在“技术差异表”中写明为“无差异”。

1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

1.2投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。

1.2.1满足对投标人的资格要求的近年内相对应电压等级设备的销售记录及相应的最终用户的使用情况证明。

使用情况证明必须有投运的最后一次的现场试验或预防性试验数据。

110~220kV交流系统复合外套线路型金属氧化物避雷器设计说明一、线路型避雷器（简称MOA）的结构型式线路型MOA结构型式目前主要分为：无间隙线路MOA线路型MOA／／绝缘支撑间隙线路MOA＼外串间隙MOA＼纯空气间隙线路MOA1、无间隙线路型MOA无间隙线路型MOA比较适合使用在线路的始端或终端，保护热备用线路，以及电缆登杆线路。

无间隙线路型MOA的额定电压一般应适当比电站型MOA提高一些（如选择110kV：Ur=108、220kV：Ur=216kV）。

2、外串间隙线路型MOA在结构上分MOA本体和外串间隙两部分。

MOA本体部分基本不承担电压，不必担心它的的老化。

它结构简单可靠，只要间隙之间绝缘完好，即使MOA本体损坏，也不影响线路正常供电，故维护工作量很小。

MOA本体电流DC．U1mA只要满足间隙动作后限流和灭弧要求即可。

它的保护特性取决于外串间隙的冲击放电电压值，而基本避开了线路的操作过电压。

这时选用MOA不应只注重选择MOA的残压，而应注重其雷电冲击放电电压和工频放电电压。

由于氧化锌阀片优异的非线性，在雷电流过后的系统工频电压下，只有数mA的工频电流流过间隙和阀片，MOA 的灭弧不存在问题。

外串间隙的放电参数受气候变化影响，间隙的冲击系数随间隙形状、结构形式、安装位置的不同而不同。

因此要求所串间隙在淋雨状态下的工频放电电压大于系统可能出现的最大工频电压；而在陡波及雷电冲击电压下，间隙的冲击放电的伏秒特性曲线应低于绝缘子串的50％冲击闪络放电伏秒性曲线至少15％(应考虑绝缘子串长期运行后的情况)。

(1)绝缘支撑间隙线路型MOA通常在MOA本体下部用一根合成绝缘子(其长度为a)固定两只金属环或棒作放电间隙(两电极之间的距离为b)，这时间隙支撑物绝缘强度应加注意。

因为运行时，MOA本体两端电位很小，系统电压大多集中在b之间，而a小于系统相应电压下同类合成绝缘子的长度。

支撑物是一个薄弱点。

曾经有线路型MOA发生过支撑物击穿的情况。

中华人民共和国电力行业标准进口交流无间隙金属氧化物避雷器技术规范DL/T613—1997Specification and technical requirementfor import AC gapless metal oxide surge arresters中华人民共和国电力工业部1997-05-19批准1997-10-01实施前言本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB 087—95计划)。

本规范是根据我国电力系统运行条件，按国际标准IEC 99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。

由于国家标准GB 11032—89《交流无间隙金属氧化物避雷器》与IEC 99—4标准对中性点非直接接地系统中避雷器的规定有所不同，增加了制订本规范的难度。

在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验，体现其先进性与实用性，为引进产品提供了较全面的技术要求。

本规范由电力工业部避雷器标准化技术委员会提出并负责起草。

主要起草人：舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。

1 范围本规范规定了进口交流无间隙金属氧化物避雷器的技术要求，并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。

本规范适用于3kV～500kV交流电网进口无间隙金属氧化物避雷器的技术谈判，并给出应遵循的基本要求，以及一般情况下的推荐值，个别地区的特殊使用条件应由订货单位向外商及制造部门提出，本规范不作规定。

2 引用标准下列标准包含的条文，通过在本规范中引用而构成为本规范的条文。

本规范出版时，所示版本均为有效。

所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。

GB 156—93 标准电压GB 311.1—83 高压输变电设备的绝缘配合GB 2900.12—89 电工名词术语避雷器GB/T 5582—93 高压电力设备外绝缘污秽等级GB 11032—89 交流无间隙金属氧化物避雷器IEC 71(93) 绝缘配合IEC 99—4(91) 交流无间隙金属氧化物避雷器3 名词术语、符号定义名词术语、符号定义与所引用的标准一致。

光伏发电30MWp工程110kV避雷器技术规范书年月批准：审核：校核：编写：目录126 KV避雷器供货需求表 (1)2项目概况 (2)3 项目建设环境条件 (2)4适用技术标准 (3)5技术性能 (4)6供货范围 (5)7备品、备件及专用工具 (5)8包装、标识、运输 (6)8.1 基本要求 (6)装运标志 (6)8.2 特殊要求 (6)9技术服务 (6)9.1 设计资料要求 (6)9.2 制造厂的工地代表 (8)9.3 在卖方工厂的检验和监造 (8)10质量保证和试验 (8)10.1质量保证 (8)10.2试验 (9)10.3 其它事项 (9)附录A投标人需填写的表格 (9)126 kV避雷器供货需求表特别注意：(1)签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。

（2）升压站海拔为1160m，投标方应根据设备生产场所及试验场所对本招标设备的所有电气参数进行修正。

所有电气设备的绝缘水平、安全净距，包括带电体对地、带电体对接地体、相间、维护通道等距离均应根据《高压配电装置》规程的要求，按本工程海拔高度修正。

（3）投标方应根据设备安装所在地高海拔、低空气密度、多风沙、低气温、湿度大（73%）等环境因素，充分考虑元器件的绝缘水平、除湿、散热、通风、保温、防风沙等的设计。

1 总则(1)本规范书适用于光伏发电30MWp工程中126kV避雷器设备。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本规范书、国家相关标准和IEC标准的优质产品。

(3)本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

(4)如果卖方没有以书面形式对规范书的条文提出异议，则认为卖方提供的产品完全符合本规范的要求。

如有任何异议，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。

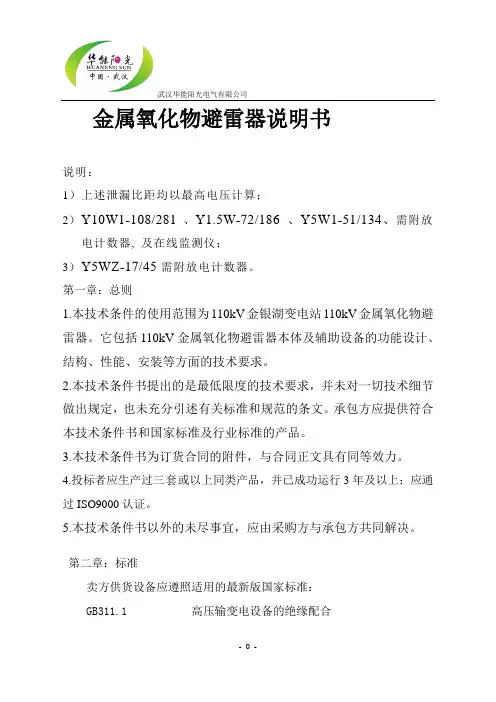

武汉华能阳光电气有限公司金属氧化物避雷器说明书说明：1）上述泄漏比距均以最高电压计算；2）Y10W1-108/281、Y1.5W-72/186 、Y5W1-51/134、需附放电计数器, 及在线监测仪；3）Y5WZ-17/45需附放电计数器。

第一章：总则1.本技术条件的使用范围为110kV金银湖变电站110kV金属氧化物避雷器。

它包括110kV金属氧化物避雷器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

2.本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

3.本技术条件书为订货合同的附件，与合同正文具有同等效力。

4.投标者应生产过三套或以上同类产品，并已成功运行3年及以上；应通过ISO9000认证。

5.本技术条件书以外的未尽事宜，应由采购方与承包方共同解决。

第二章：标准卖方供货设备应遵照适用的最新版国家标准：GB311.1 高压输变电设备的绝缘配合武汉华能阳光电气有限公司GB11032 交流无间隙金属氧化物避雷器DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB5582 高压电力设备外绝缘污秽等级投标书中应提供的资料投标商应在投标书中提供下列技术文件资料：·产品两部鉴定文件。

·设备外形尺寸图、组装图。

·型式试验报告。

·同类设备的成功供货记录（具有设备简要参数、安装地点名称、投运时间、运行情况的记录）。

·与评标有关的其它技术文件资料。

2.1备品备件、专用工器具和仪表·技术数据表和有关技术资料，详见附录3。

投标商应提供随设备配备的备品备件、专用工器具和仪表，并列入附录1和附录2。

2.2 技术文件为满足施工图设计需要，中标商在签订合同后必须向买方和设计单位提供下列技术文件资料。

2.3图纸2.4 组装图及有关说明应表示设备总的装配情况，包括外形尺寸，设备的重心位置与总重量；瓷套的爬电距离、干弧距离；受风面积、固有频率、主接线端子板位置、武汉华能阳光电气有限公司大小尺寸、材料及允许的作用力（三个方向）；运输尺寸和重量。

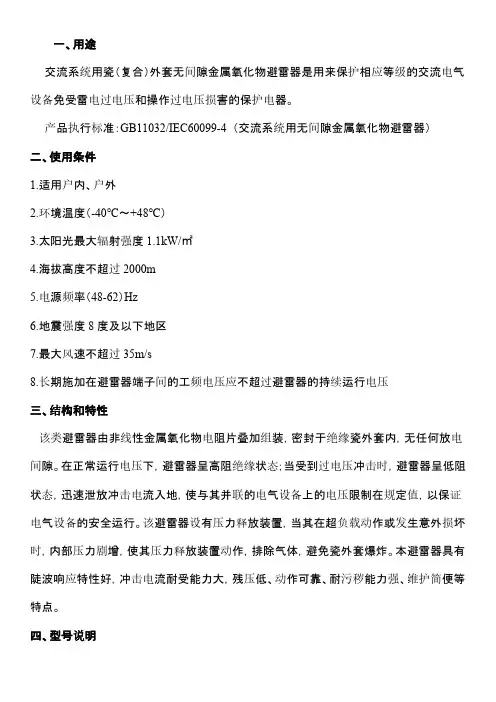

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明在避雷器两端施加直流或工频电压（电压脉动率不大于±1.5%），待流过避雷器的直流或交流阻性电流峰值达到参考电流时，读取电压值，其值不小于标准值。

(2)直流泄漏电流试验在避雷器两端施加0.75 U1mA的直流电压值（直流电压的脉动率不大于±1.5%），待电压稳定后，流过避雷器的泄漏电流应不大于标准值。

运行中避雷器的漏电流应不大于投运前测量值的2倍（测量时应考虑环境温度及外表面污秽电流的影响）(3)持续运行电压下持续电流的检测对持续电流值的检测，应使用避雷器专用漏电流测试仪或足够精度的交流表检测，在持续运行电压下测量流过避雷器的全电流有效值或阻性电流峰值不超过投运起始值的2倍（测量时应考虑环境温度及外表面污秽电流的影响）。

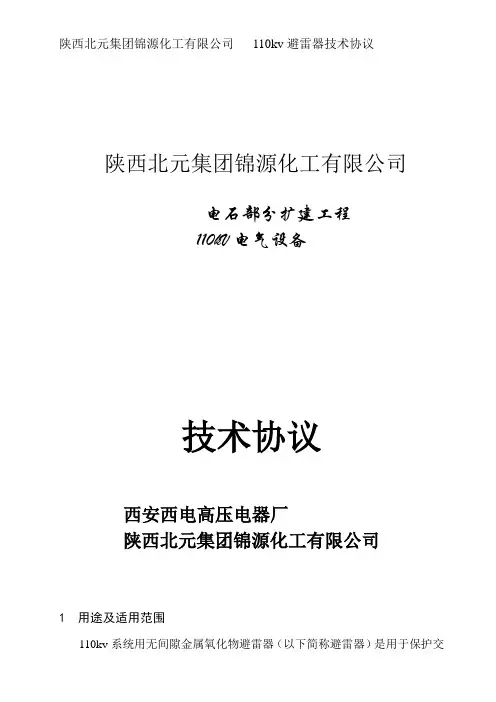

陕西北元集团锦源化工有限公司电石部分扩建工程110kV电气设备技术协议西安西电高压电器厂陕西北元集团锦源化工有限公司1 用途及适用范围110kv系统用无间隙金属氧化物避雷器（以下简称避雷器）是用于保护交流110kV系统输变电设备免受大气过电压和操作过电压损害的保护电器。

1.1 正常使用条件如下：a) 环境温度不低于－40℃，不高于＋40℃；b) 电源频率在48～62Hz内；c) 履冰厚度20mm；d) 日照强度0.1w/cm；e) 安装地点的最大风速不大于35m/s；f) 地震烈度为7度及以下地区；g) 避雷器顶端导线的最大水平拉力：35kV系统为294N，110kV系统为490N；220kV～330kV系统为980 N;h) 连续施加在避雷器上的工频过电压不超过避雷器的持续运行电压。

1.2异常运行条件a) 按1.1条制造的避雷器为我公司的标准型产品。

超过上述正常使用条件，使用单位需在合同上注明，或签订技术协议，作为制造、验收和使用依据。

b) 除标准型外，我公司还提供使用在地震烈度8度以上强震地区的抗震型产品，以及使用在重污秽地区具有不同爬电比距的耐污型产品；2..主要规格及技术参数2.1避雷器的性能符合国家标准GB11032《交流无间隙金属氧化物避雷器》的规定。

2.2避雷器的主要规格及技术参数见表1～表3，外形尺寸见附图。

3 结构与原理110kV系统用无间隙金属氧化物避雷器由主体元件、绝缘底座、接线盖板、均压环等组成。

避雷器内部采用有良好伏安特性氧化锌电阻片作为主要元件，在大气过电压和操作过电压下，氧化锌电阻片呈现低阻值，避雷器的残压被限制在允许值以下，从而对被保护设备提供可靠保护。

避雷器的主体元件是密封的，每台产品出厂前均采用核质谱检漏法进行检漏。

避雷器带有压力释放装置，当避雷器在异常情况下动作而使内部气压升高时，能及时释放内部压力，避免瓷套炸裂。

额定电压35kV～110kV系列避雷器由1节元件组成。

110kV交流输电线路用复合外套金属氧化物避雷器使用说明书科大创新股份有限公司科聚分公司110kV交流输电线路用复合外套金属氧化物避雷器使用说明书交流输电线路用复合外套金属氧化物避雷器是用于交流输电线路防雷的保护电器。

在雷电活动频繁，土壤电阻率较大，巡线困难的山区，由于耐雷水平比较低，线路在遭受雷击后容易造成反击从而使绝缘子闪络，导致线路跳闸，如果绝缘子损坏，开关重合不成功则将造成线路跳闸停电事故。

交流输电线路用复合外套金属氧化物避雷器的使用，将极大地提高线路的耐雷水平，它与线路绝缘子并联，在雷击杆塔时，由于其放电电压比绝缘子闪络电压低，可以保证绝缘子不再闪络，避免线路跳闸停电。

一、避雷器型号及含义二、运行条件：1．环境温度不高于40℃，不低于-40℃；2．太阳光的辐射；3．海拔高度不超过2000米；4．电源频率不小于48Hz，不大于62Hz；5．地震裂度7度及以下地区；6．最大风速不超过35m/s；7．覆冰厚度不大于2cm。

8．避雷器允许悬挂及摆动（根据塔型，考虑悬挂方式）。

三、主要特点1．集氧化锌避雷器和复合绝缘子于一体，体积小、重量轻，方便现场安装；2．串联间隙放电稳定，有效地防止氧化锌电阻片老化；3．无间隙避雷器带有脱离器，是一种免维护的保护电器；4．密封性能良好、耐污能力强、耐电蚀、抗老化，是理想的线路防雷保护电器。

四、主要规格及技术参数110kV交流输电线路用复合外套金属氧化物避雷器有串联间隙和无间隙两种结构，其技术参数见表1、外形尺寸见表2。

表1 110kV交流输电线路用复合外套金属氧化物避雷器技术参数表表2 110kV交流输电线路用复合外套金属氧化物避雷器外形尺寸五、结构原理无间隙线路型金属氧化物避雷器有避雷器本体和脱离装置两部分组成，避雷器通过脱离器和导线相连，在正常避雷器动作情况下脱离器不动作，而在避雷器故障损坏后，脱离器能可靠动作，使避雷器自动与导线脱离，从而保证电力系统不间断供电。

罐式GIS金属氧化物避雷器使用说明书宁波市镇海国创高压电器有限公司1. 概述罐式避雷器是专门为保护六氟化硫气体绝缘变电站组合电器（GIS），防止被雷电和操作过电压冲击破坏而设计的交流无间隙气体绝缘金属封闭金属氧化物避雷器，简称GIS避雷器。

我公司开发和运行GIS避雷器包括72.5kV-252kV等级，安装运行5年来无质量事故发生。

为了顺应GIS发展趋势，目前我公司又开发了大容量高梯度金属氧化物电阻片，满足了市场上小型化GIS的需要。

本避雷器的结构，采用特殊结构设计方案，确保电阻片在颠簸运输和强烈震动过程中不会松动，不会由此而引起局部放电；允许正装、平装或倒装等安装方式需要。

本避雷器说明书，是根据避雷器的有关标准和长期运行经验编写而成，希望用户正确使用、规范试验和定期观测，以发挥避雷器保护作用，确保GIS安全运行。

1.1 型号说明Y □ W F □-□/□雷电冲击残压上限，kV（峰值）避雷器额定电压，kV（有效值）设计序号六氟化硫气体绝缘无放电间隙标称放电电流，kA金属氧化物避雷器1.2 正常使用条件a)周围空气温度最高＋40℃；最低－40℃。

b)海拔高度海拔高度不超过3500m。

c)电源频率最高 62HZ ，最低 48HZ。

d)长期施加工频电压允许持久地施加在避雷器端子间的工频电压有效值应不超过避雷器的持续运行电压。

e) SF6气体压力额定压力与GIS母线筒相同。

2. 结构特点避雷器外壳为圆柱形金属筒体，内充六氟化硫气体。

顶部通过密封盆式绝缘子与母线筒电气连接和气室分隔。

底部由四根螺柱支撑。

在侧面，充放气阀供抽真空和充放六氟化硫气体用，手孔装有吸附剂和防爆装置。

避雷器内部核心元件是伏安特性呈非线性、性能极其优异的金属氧化物电阻片柱，是限制过电压的主要元件。

因为金属氧化物非线性阀片的性能比过去任何阀片都优异，所以，省去了传统避雷器中的放电间隙，从而结构变得更加简单，也就更加可靠。

电阻片柱上部通过盆式绝缘子中心导体与母线连接，下部由接地端子引出，通过避雷器动作计数器或避雷器在线监测仪接地。
