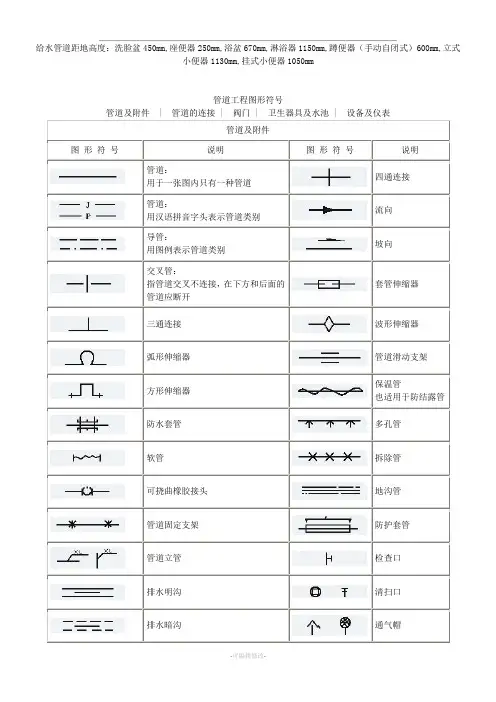

给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm管道工程图形符号管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表管道及附件图形符号说明图形符号说明管道：用于一张图内只有一种管道四通连接管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管雨水斗表示管道向后弯90°弯折管排水漏斗表示管道向前弯90°存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门用于一张图内只有电动阀一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口) 化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸用于一张图只有一种水盆或水池立式洗脸盆洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池HC为化粪池代号立式小便器圆形化粪池除油池YC为除油池代号放气井沉淀池CC为沉淀池代号泄水井降温池JC为降温池代号水封井中和池ZC为中和池代号跌水井雨水口水表井本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线风管及部件图形符号说明图形符号说明风管送风管上图为可见剖面下图为不可见剖面排风管上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器上图为剖面光圈式启动调节阀下图为平面方形散流器上图为剖面风管止回阀下图为平面防火阀电动对开多叶调节阀三通调节阀通风空调设备图形符号说明图形符号说明通风空调设备左图适用于带传动部分的设加湿器备,右图适用于不带传动部分的设备空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机风机盘管喷嘴及喷雾排管风机挡水板流向:自三角形的底边至顶点压缩机喷雾式滤水器阀门图形符号说明图形符号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀电气符号一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：RWelcome To Download欢迎您的下载，资料仅供参考！。
电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设
三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。
1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
(X)1 管线图中系表示弯头之代号。
(O)2 符号系表示由令接头。
(O)3 以单实线及常用符号画成之管线图，称为单线图。
(X)4 管线符号，系表示屋外送水管。
(O)5 中国国家标准之英文缩写为CNS。
(O)6 管螺纹规格，英制与美制互不相同。
(X)7 管线符号系表示凸缘接头。
(X)8 管线符号系表示伸缩接头。
(O)9 圆的面积为半径×半径×圆周率。
(X)10 1公寸等于10吋。
(X)11 排水系统图中之通气管线均用实线绘示。
(O)12 管线施工图可供现场配管之用。
(X)13 管线图中系表示闸阀。
(O)14 管线图中系表示弯管。
(X)15 管线平面图中表示A管较B管为高。
(O)16 下水道法规定，用户排水设备之管理、维护，由下水道用户自行负责。
(X)17 有了齐全之管线图就不须施工说明书。
(X)18 PVCP代号是表示铜管。
(O)19 自来水管线符号是表示承插式直管。
(X)20 管线示意图上，管路线条之粗细，与管径大小有关。
(O)21 管线立体图，可明显表示长度、宽度、高度及方向。
(O)22 自来水管路图中所使用符号是表示给水栓。
(O)23 管路图须在其右上方或左上方适当之位置，加画一指北标，以指示管路方向。
(X)24 下图为抽水机管线图，箭头所指符号之管件名称为「凸缘渐缩管」。
(O)25 管路图上水管类之英文符号为W。
(X)26 图例标示，系表示管a与管b不连接。
(X)27 铁塑由令为铁管与塑料管之连接管件，其图例标示为。
(O)28 符号是表示凸缘接头。
(O)29 符号系表示止回阀。
(O)30 1/20缩尺图中之长度为60mm，其实际长应为1200mm。
(X)31 左图所示配件接合方式为凸缘装接。
(X)32 第一角投影法，其排列方式为俯视图在前视图的正上方。
(O)33 左图为渐缩接头之符号。
(O)34 绘制落样图时，其长度尺寸之计算系以中心线为准。
(O)35 符号为表示双承口套管。

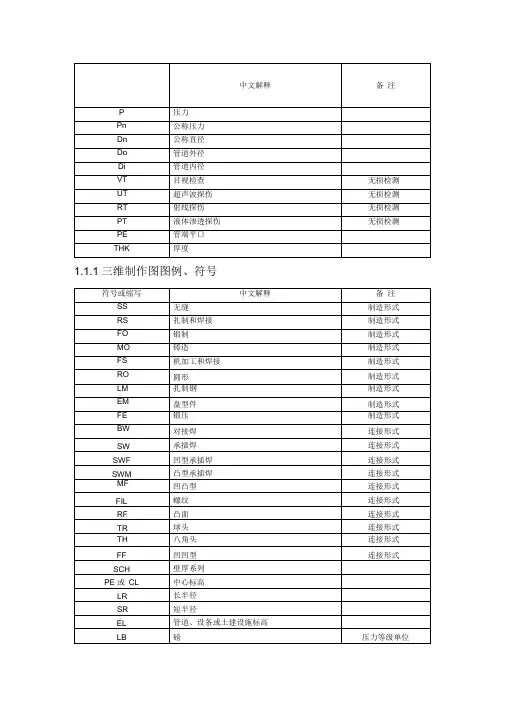

1.1.1三维制作图图例、符号1.1.2支架组装图图例、符号1.1.3平面布置图图例、符号管道的弯曲半径配管材料表示方法1 . 0总则1 . 1本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1.2引进装置上的安全阀、呼吸阀、爆破片、［wiki］阻火器［/wiki］、视镜等代号，原则上直接引用专利商提供的代号。
1.3文件中的公称压力及［wiki］公称通径［/wiki］从小到达顺序排列。
1. 4文件中的材料名称按本规定所列项目顺序编写。
2. 0表小方法2. 1管子管子SLSP 50 — sch40 — 20#(1) (2) (3) (4) (5)⑴ 名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷ 管子选用的尺寸系列(系列I不标注)及表号(或壁厚)，特殊规格的管子可用①外径X壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母To⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例1.公称通径80mm,材料20号钢，管子尺寸系列为系歹0 I ,管表号sch40的无缝钢管的标记为：管子SLSP 8卜sch4卜20#示例2.材料为304型不锈钢，管子外径X壁厚为4 8X酌无缝不锈钢管的标记为：管子SLSP 4 8X 2蔑4表1管子类型代号管子类型代号无缝钢管SLSP螺旋焊钢管SWSP焊接钢管LWSP镀锌焊接钢管GWS P无缝铝管SLAP注：（1）除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《［wiki］石油［/wiki］［wiki］化工［/wiki］企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国［wiki］石油化工［/wiki］总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。

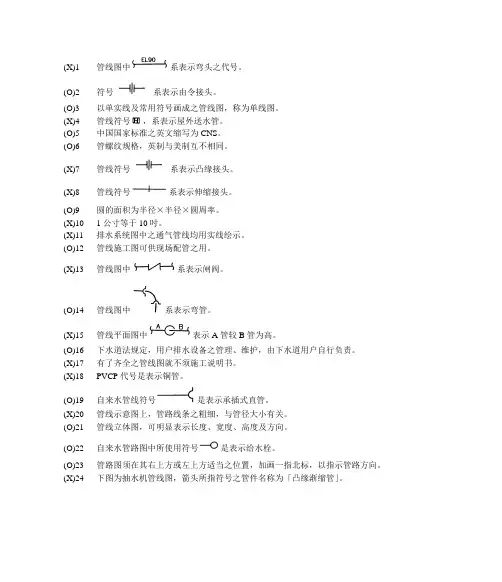

(X)1 管线图中系表示弯头之代号。
(O)2 符号系表示由令接头。
(O)3 以单实线及常用符号画成之管线图，称为单线图。
(X)4 管线符号，系表示屋外送水管。
(O)5 中国国家标准之英文缩写为CNS。
(O)6 管螺纹规格，英制与美制互不相同。
(X)7 管线符号系表示凸缘接头。
(X)8 管线符号系表示伸缩接头。
(O)9 圆的面积为半径×半径×圆周率。
(X)10 1公寸等于10吋。
(X)11 排水系统图中之通气管线均用实线绘示。
(O)12 管线施工图可供现场配管之用。
(X)13 管线图中系表示闸阀。
(O)14 管线图中系表示弯管。
(X)15 管线平面图中表示A管较B管为高。
(O)16 下水道法规定，用户排水设备之管理、维护，由下水道用户自行负责。
(X)17 有了齐全之管线图就不须施工说明书。
(X)18 PVCP代号是表示铜管。
(O)19 自来水管线符号是表示承插式直管。
(X)20 管线示意图上，管路线条之粗细，与管径大小有关。
(O)21 管线立体图，可明显表示长度、宽度、高度及方向。
(O)22 自来水管路图中所使用符号是表示给水栓。
(O)23 管路图须在其右上方或左上方适当之位置，加画一指北标，以指示管路方向。
(X)24 下图为抽水机管线图，箭头所指符号之管件名称为「凸缘渐缩管」。
(O)25 管路图上水管类之英文符号为W。
(X)26 图例标示，系表示管a与管b不连接。
(X)27 铁塑由令为铁管与塑料管之连接管件，其图例标示为。
(O)28 符号是表示凸缘接头。
(O)29 符号系表示止回阀。
(O)30 1/20缩尺图中之长度为60mm，其实际长应为1200mm。
(X)31 左图所示配件接合方式为凸缘装接。
(X)32 第一角投影法，其排列方式为俯视图在前视图的正上方。
(O)33 左图为渐缩接头之符号。
(O)34 绘制落样图时，其长度尺寸之计算系以中心线为准。
(O)35 符号为表示双承口套管。
一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设 CP K2 用塑料线槽敷设 XC PR3 用金属线槽敷设 MR4 穿水煤气管敷设 RC5 穿焊接钢管敷设 SC6 穿电线管敷设 DG MT7 穿聚氯乙烯硬质管敷设 VG PC8 穿聚氯乙烯半硬质管敷设 RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设 KPC10 用电缆桥架敷设 CT11 用瓷夹敷设 CJ PL12 用塑料夹敷设 VJ PCL13 穿金属软管敷设 SPG CP14 直接埋设 DB15 电缆沟埋设 TC16 混凝土排管埋设 CE17 沿钢索敷设 SPG M18 沿屋架或跨崖架敷设 LMAB19 沿柱或跨柱敷设 ZM AC20 沿墙面敷设 QM WE 或WS21 沿天棚面或顶板面敷设 PMCE22 在能进人的吊顶内敷设 PEM SCE序号敷设方式标注名称旧代号新代号23 暗敷设在梁内 LA BC24 暗敷设在柱内 ZA CLC25 暗敷设在墙内 QA WC26 暗敷设在地面内 DA FC27 暗敷设在屋面或顶板内 PACC28 暗敷设在不能进人的吊顶内 PNA SCE29 线吊式 SW30 自在器线吊式 X SW31 固定线吊式 X1 SW132 防水线吊式 X2 SW233 吊线器式X3 SW334 链吊式 L CS35 管吊式 G DS36 壁装式 B W37 吸顶式 DC38 嵌入式 RR39 顶棚内安装 DR CR40 墙壁内安装 BR WR41 台上安装TT42 支架上安装 J S43 柱上安装ZCL44 座装 ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL 阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC: 暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线平行包在护套中，通常是一个护套两根.RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可，通常是两根对绞。

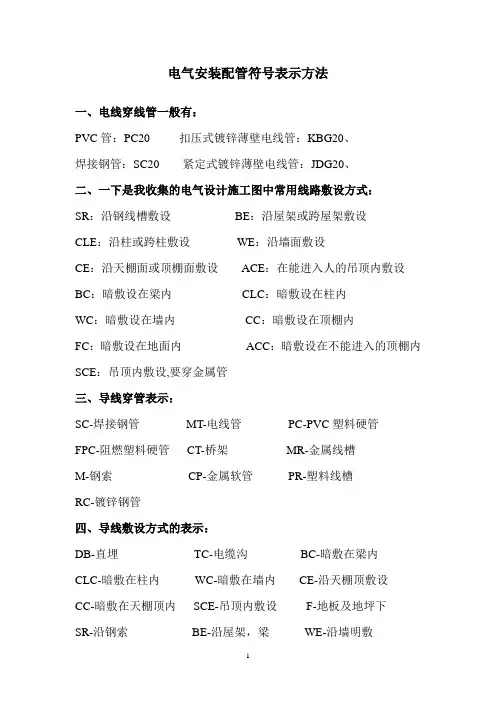

电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CEC：是沿楼板暗敷设CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
