化工过程分析与合成考点1、什么叫过程：（1）客观事物从一个状态到另一个状态的转移.【过程】(2)在工艺生产上,对物料流进行物理或化学的加工工艺称作过程工艺。
【过程工艺】(3)以天然物料为原料经过物理或化学的加工制成产品的过程。
化工过程包括：原料制备、化学反应、产品分离(4）由被处理的物料流联接起来，构成化工过程生产工艺流程。
（5）【最重要的单元过程】化学反应过程、换热过程、分离过程、输送过程、催化反应过程(6）【化学反应过程举例】热裂解反应过程、电解质溶液离子反应过程生化反应过程、分散控制（7）【过程控制技术发展历程】计算机集中控制、集散控制（我国多)、现场总线控制第二章、化工过程系统稳态模拟与分析【模块】模型和算法，一是要建模，二是这个模型的算法，两者组一起才能算作模块.【单元模型类型】理论模型、经验模型、半经验模型.【什么叫稳态（化工过程稳态模拟)】各个工艺参数状态量不随时间而发生变化的叫做稳态。
【么叫模拟】对过程系统模型进行求解就叫模拟.【过程系统模拟可以解决哪些问题（会画图）】(1）过程系统模拟分析问题；（2）过程系统设计问题；（3）过程系统参数优化问题。
过程系统模拟分析问题:已知决策变量输入，已知过程参数,求输出,是一个正向求解问题，最简单的模型。
2)过程系统设计问题：已知输出设计结果,已知过程参数,求决策变量输入；看起来是已知输出求输入，实际上是假设输入猜值去计算输出与已知输出进行比较再调整猜值进行计算。
只能单项求解，从左到右3)过程系统参数优化问题：过程系统模型与最优化模型联立求解，得到一组使工况目标函数最佳的决策变量,从而实施最佳工况.【过程系统模拟三种基本方法，及其优缺点】(1）序贯模块法（不适于解算设计、优化问题，只适于模拟问题(2)面向方程法(3）联立模块法(同时有(1)、（2)的优点）【单元模块】是依据相应过程单元的数学模型和求解算法编制而成的子程序.具有单向性特点【断裂】通过迭代把高维方程组降阶为低维方程组的办法。
化工过程分析与合成课程教学大纲一、课程的基本信息适应对象：化学工程与工艺、课程代码：41E01016学时分配：32赋予学分：2学分先修课程：高等数学、化工原理、化工设备机械基础、化学反应工程后续课程：化工设计、化工过程开发二、课程性质与任务1课程性质：《化工过程分析与合成》课程是一门具有综合性、应用性、研究性特色的化工类专业主干课程，以科学研究的方法论为主线，培养成人教育学生将实践经验与所学知识相结合分析和解决工程问题的能力。
2课程任务：通过本课程教学，使学生在学习了化工原理、化工热力学、化学反应工程等课程的基础上，学会以系统工程的方法来处理化工过程的分析与合成问题。
三、教学目的与要求本课程以科学研究的方法论为主线，培养学生将实践经验与所学知识相结合、分析和解决工程问题的能力。
通过本课程的学习，使学生掌握将实验室研究成果（新工艺、新产品等）实现工业化的主要方法，掌握化工过程及系统工程的发展概况；氨合成工艺介绍了化工过程系统稳态模拟方法及其分析求解方法；化工过程系统动态模拟的特性、方法及数学处理；化工过程系统的优化和求解方法；化工生产过程操作工况调优的数学模型及调优计算，以及人工神经元网络的基础知识；间歇化工过程的基本概念、模型化方法及设计优化；换热网络的合成及其夹点技术进行了全面的介绍；分离塔序列合成的方法等环节的过程研究。
通过列举大量化工过程开发的实例，让学生了解正确的理论指导、科学的实验方法、以及工艺与工程相结合的工程观念在化工过程开发中的重要作用。
四、教学内容与安排第一章绪论（课堂讲授学时：2）1.1 化工过程1.2 化工过程生产操作控制1.3 化工过程的分析与合成1.4 化工过程模拟系统1.5 化工企业CIPS技术第二章化工过程系统稳态模拟与分析（课堂讲授学时：4）2.1 典型的稳态模拟与分析问题2.2 过程系统模拟的三类问题及三种基本方法2.3 过程系统模拟的序贯模块法2.4 过程系统模拟的面向方程法2.5 过程系统模拟的联立模块法2.6 氨合成工艺流程的模拟与分析第三章化工过程系统动态模拟与分析（课堂讲授学时：4）3.1 化工过程系统的动态模型3.2 连续搅拌罐反应器的动态特性3.3 精馏塔的动态特性第四章化工过程系统的优化（课堂讲授学时：4）4.1 概述4.2 化工过程系统优化问题基本概念4.3 化工过程系统最优化问题的类型4.4 化工过程中的线性规划问题4.5 化工过程中非线性规划问题的解析求解4.6 化工过程中非线性规划问题的数值求解第五章化工生产过程操作工况调优（课堂讲授学时：2）5.1 化工生产过程操作工况调优的作用与意义5.2 化工生产过程操作工况离线调优的方法第六章间歇化工过程（课堂讲授学时：6）6.1 间歇过程与连续过程6.2 过程动态模型及模拟6.3 间歇过程的最优时间表6.4 多产品间歇过程的设备设计与优化第七章换热网络合成（课堂讲授学时：4）7.1 化工生产流程中换热网络的作用和意义7.2 换热网络合成问题7.3 换热网络合成--夹点技术7.4 夹点法设计能量最优的换热网络第八章分离塔序列的综合（课堂讲授学时：6）8.1 精馏塔分离序列综合概况8.2 分离序列综合的基本概念8.3 动态规划法8.4 分离度系数有序探试法8.5 相对费用函数法8.6 分离序列综合过程的评价五、教学设备和设施多媒体教室、黑板、黑板笔六、课程考核与评估期末闭卷考试，考试时间100min。
化工过程分析与合成一，化工系统的定常态模拟与分析（一）模拟是对过程系统模型的求解1. 过程系统的模拟分析：对某个给定的过程系统模型进行模拟求解，可得出该系统的全部状态变量，从而可以对该过程系统进行工况分析2，过程系统设计：当对某个或某些系统变量提出设计规定要求时，通过调整某些决策变量使模拟结果满足设计规定要求3，过程系统参数优化：过程系统模型与最优化模型联解得到一组使工况目标函数最佳的决策变量（优化变量）。
从而实施最佳工况1. -序贯模块法：基本部分是单元模块（子程序），用以描述物性、单元操作以及系统其它功能。
单元模块具有单向性特点。
(1) 断裂：通过迭代把高维方程组降阶为低维方程组的办法。
它适用于不可分割子系统；-不可分割子系统：过程系统中，若含有再循环物流，则构成不可分割子系统。
-实施序贯模块法进行过程系统模拟计算中必须要解决的问题——如何选择断裂物流、如何确定迭代序列。
-判断最佳断裂的准则：①断裂的物流数最少；②断裂物流的变量数最少；③断裂物流的权重因子之和最少；④断裂回路的总次数最少。
i=1，…，m ，代表回路；j =1，…，n,代表物流(2) 回路矩阵简单回路: 一个不可分割子系统包含若干个再循环回路。
包含两个以上再循环物流，且其中的任何单元只被通过一次，称作简单回路。
。
回路矩阵：过程系统中的简单回路可以用回路矩阵表示。
矩阵：行→回路；列→物流。
若某回路I 中包括有物流j 则相应的矩阵元素aji=1，否则为空白或零。
Upadyhe －Grens 断裂法需要解决的两个问题：一是要有一种能把所有的有效断裂物流组都能搜索出来的办法；二是要能把最优断裂组从中选择出来。
有效断裂组：能够把全部简单回路至少断裂一次的断裂流股组。
① 多余断裂组：如果从一个有效断裂组中至少可以除去一个流股，而得到的断裂组仍⎩⎨⎧=⎩⎨⎧=ij i j a j j x ij j 属于回路流股不属于回路流股被断裂流股未断裂流股,1,0,1,为有效断裂组，则原有效断裂组为多余断裂组。

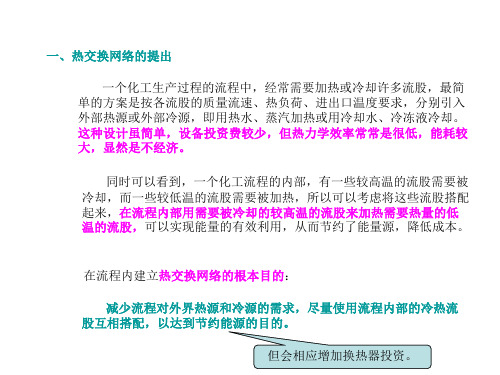

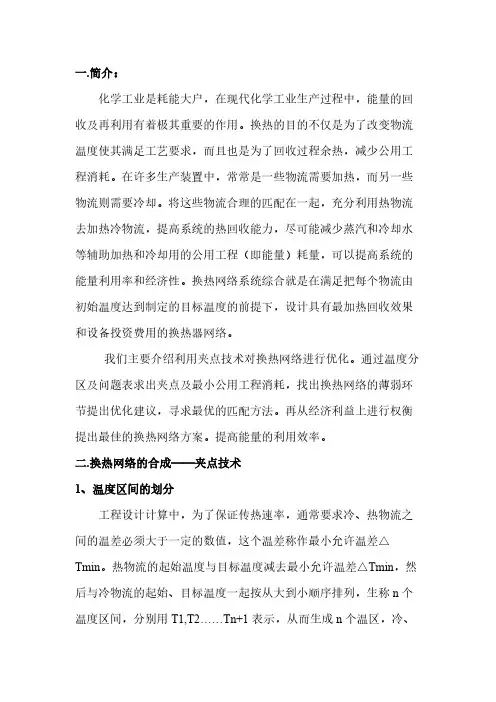

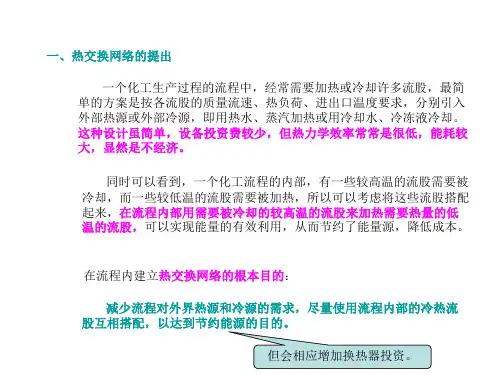

一.简介：化学工业是耗能大户，在现代化学工业生产过程中，能量的回收及再利用有着极其重要的作用。
换热的目的不仅是为了改变物流温度使其满足工艺要求，而且也是为了回收过程余热，减少公用工程消耗。
在许多生产装置中，常常是一些物流需要加热，而另一些物流则需要冷却。
将这些物流合理的匹配在一起，充分利用热物流去加热冷物流，提高系统的热回收能力，尽可能减少蒸汽和冷却水等辅助加热和冷却用的公用工程（即能量）耗量，可以提高系统的能量利用率和经济性。
换热网络系统综合就是在满足把每个物流由初始温度达到制定的目标温度的前提下，设计具有最加热回收效果和设备投资费用的换热器网络。
我们主要介绍利用夹点技术对换热网络进行优化。
通过温度分区及问题表求出夹点及最小公用工程消耗，找出换热网络的薄弱环节提出优化建议，寻求最优的匹配方法。
再从经济利益上进行权衡提出最佳的换热网络方案。
提高能量的利用效率。
二.换热网络的合成——夹点技术1、温度区间的划分工程设计计算中，为了保证传热速率，通常要求冷、热物流之间的温差必须大于一定的数值，这个温差称作最小允许温差△Tmin。
热物流的起始温度与目标温度减去最小允许温差△Tmin，然后与冷物流的起始、目标温度一起按从大到小顺序排列，生称n个温度区间，分别用T1,T2……Tn+1表示，从而生成n个温区，冷、热物流按各自的始温、终温落入相应的温度区间。
温度区间具有以下特性:（1）.可以把热量从高温区间内的任何一股热物流，传给低温区间内的任何一股冷物流。
（2）.热量不能从低温区间的热物流向高温区间的冷物流传递。
2、最小公用工程消耗（1）.问题表的计算步骤如下：A：确定温区端点温度T1，T2，………Tn+1，将原问题划分为n个温度区间。
B：对每个温区进行流股焓平衡，以确定热量净需求量：Di=Ii－Qi=（Ti－Ti+1）（∑FCPC－∑FCPH）C：设第一个温区从外界输入热量I1为零，则该温区的热量输出Q1为：Q1=I1－D1=－D1根据温区之间热量传递特性，并假定各温区间与外界不发生热交换，则有：Ii+1=QiQi+1=Ii+1－Di+1=Qi－Di+1 利用上述关系计算得到的结果列入问题表(2).夹点的概念（自己画图7-3）从图中可以直观的看到温区之间的热量流动关系和所需最小公用工程用量，其中SN2和SN3间的热量流动为0，表示无热量从SN2流向SN3。
